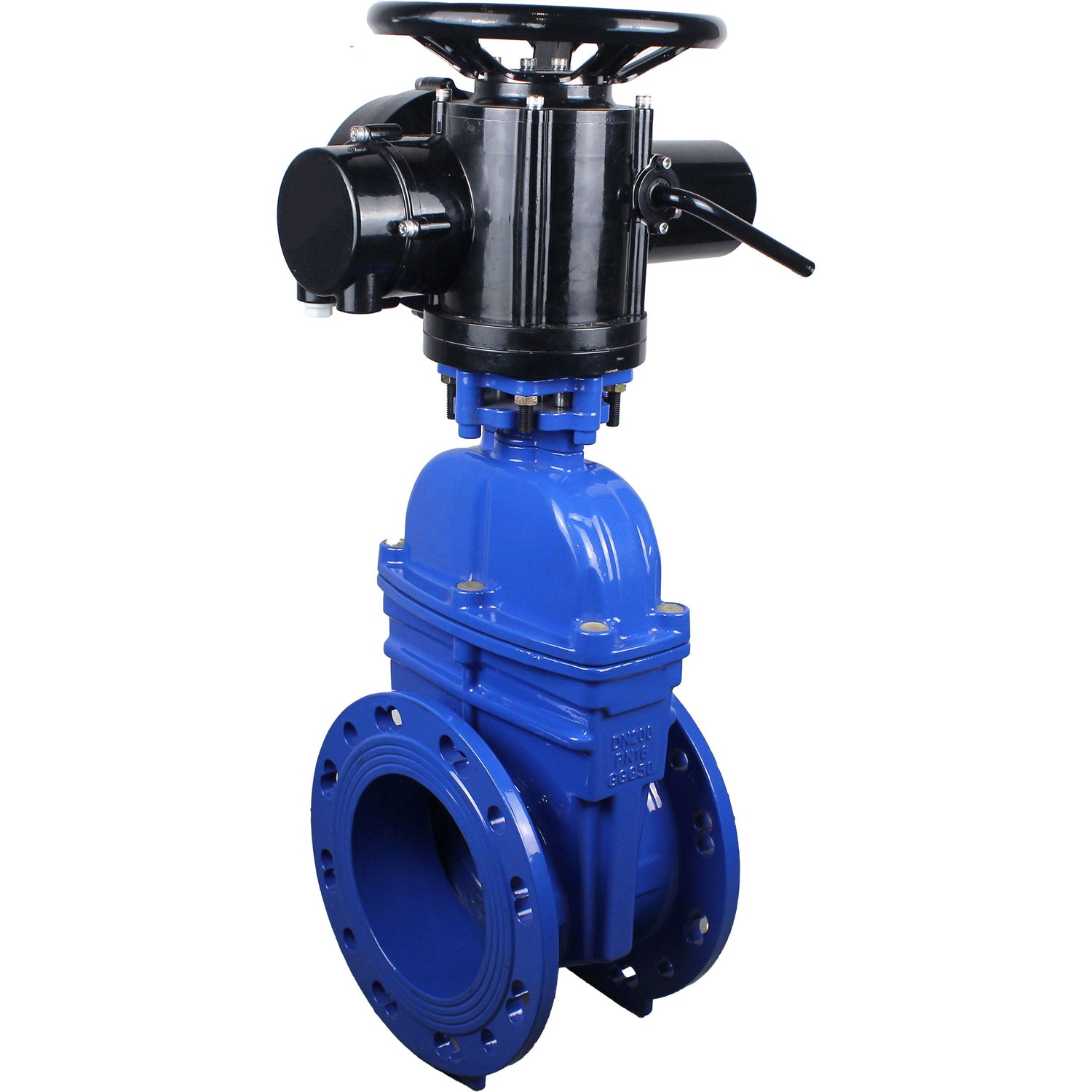

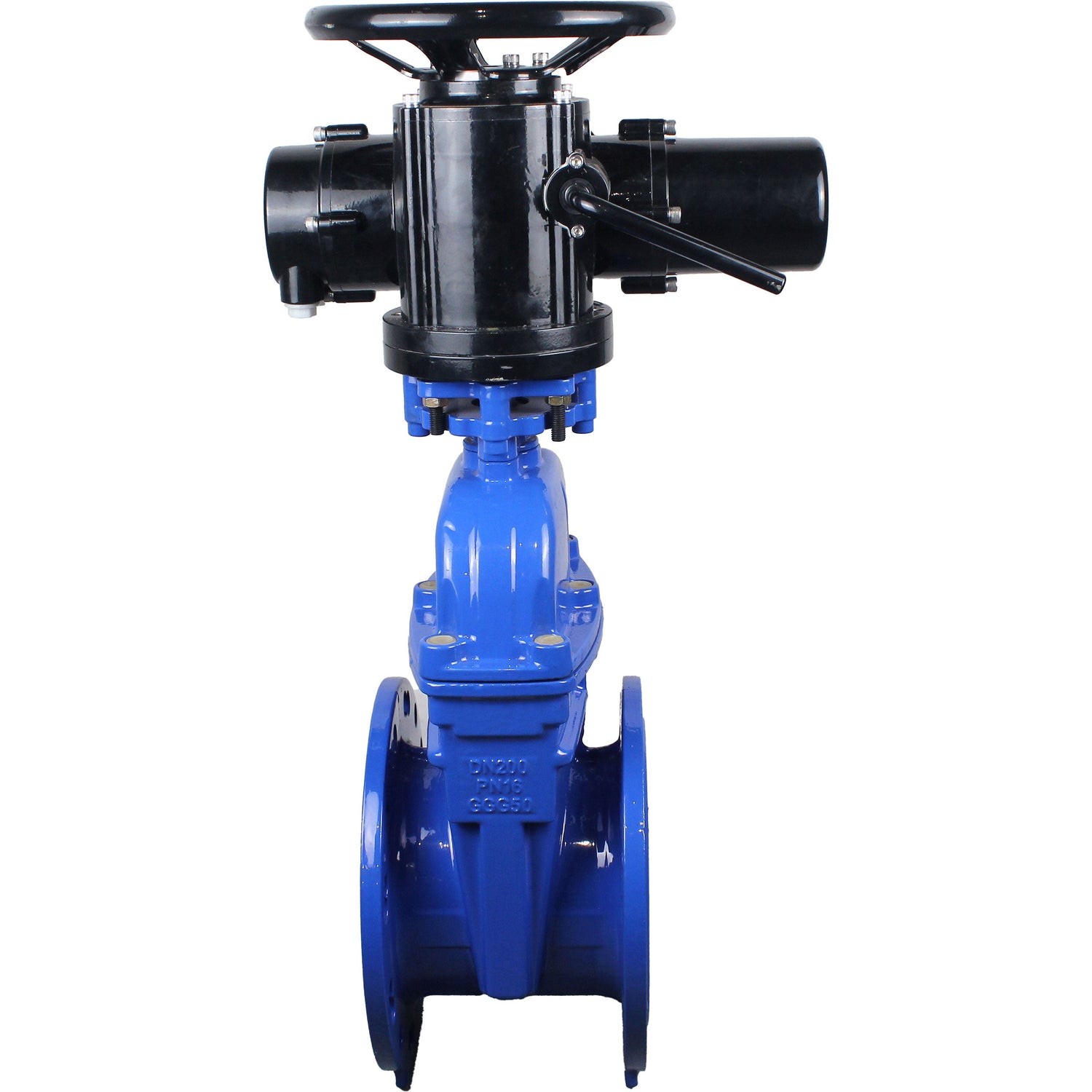

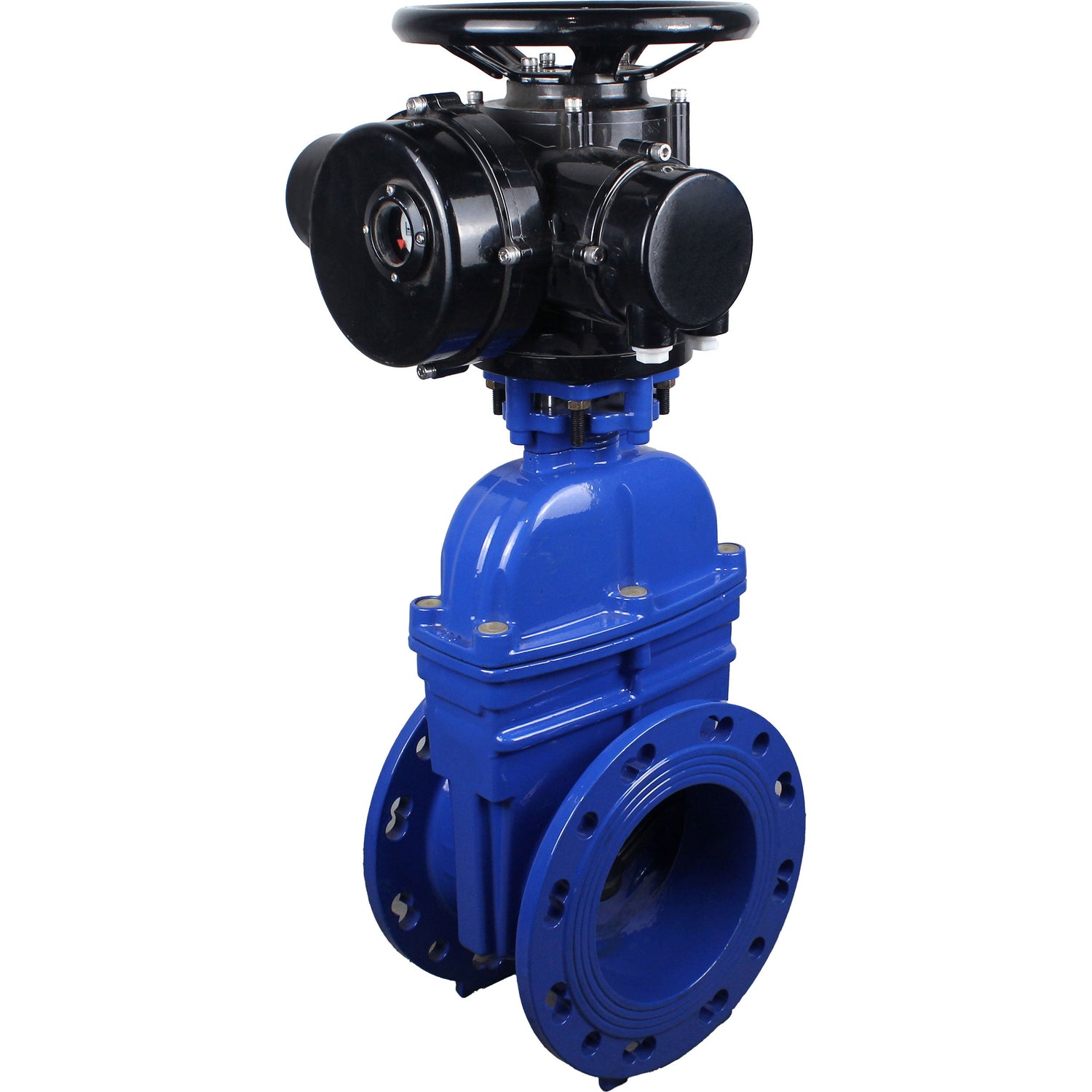

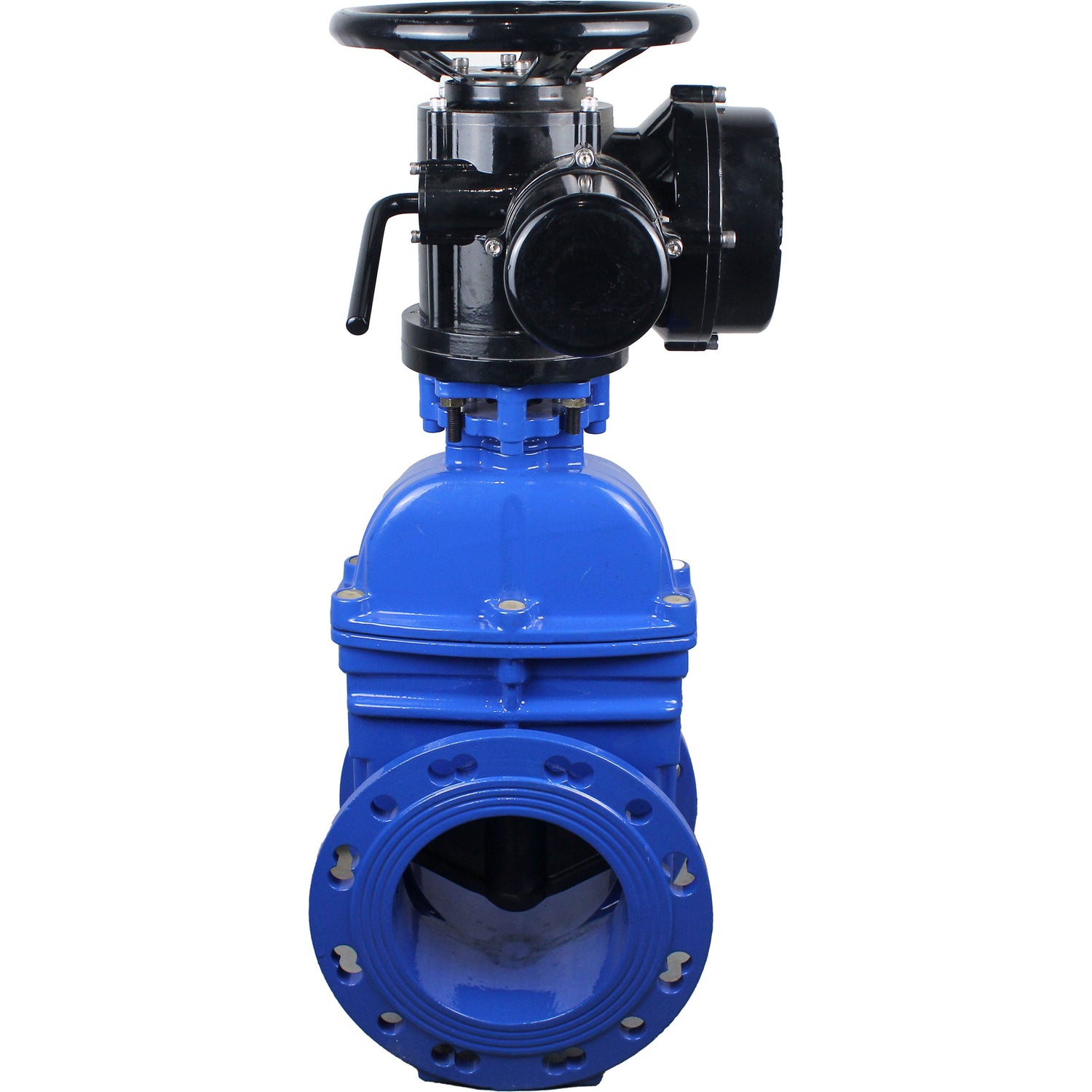

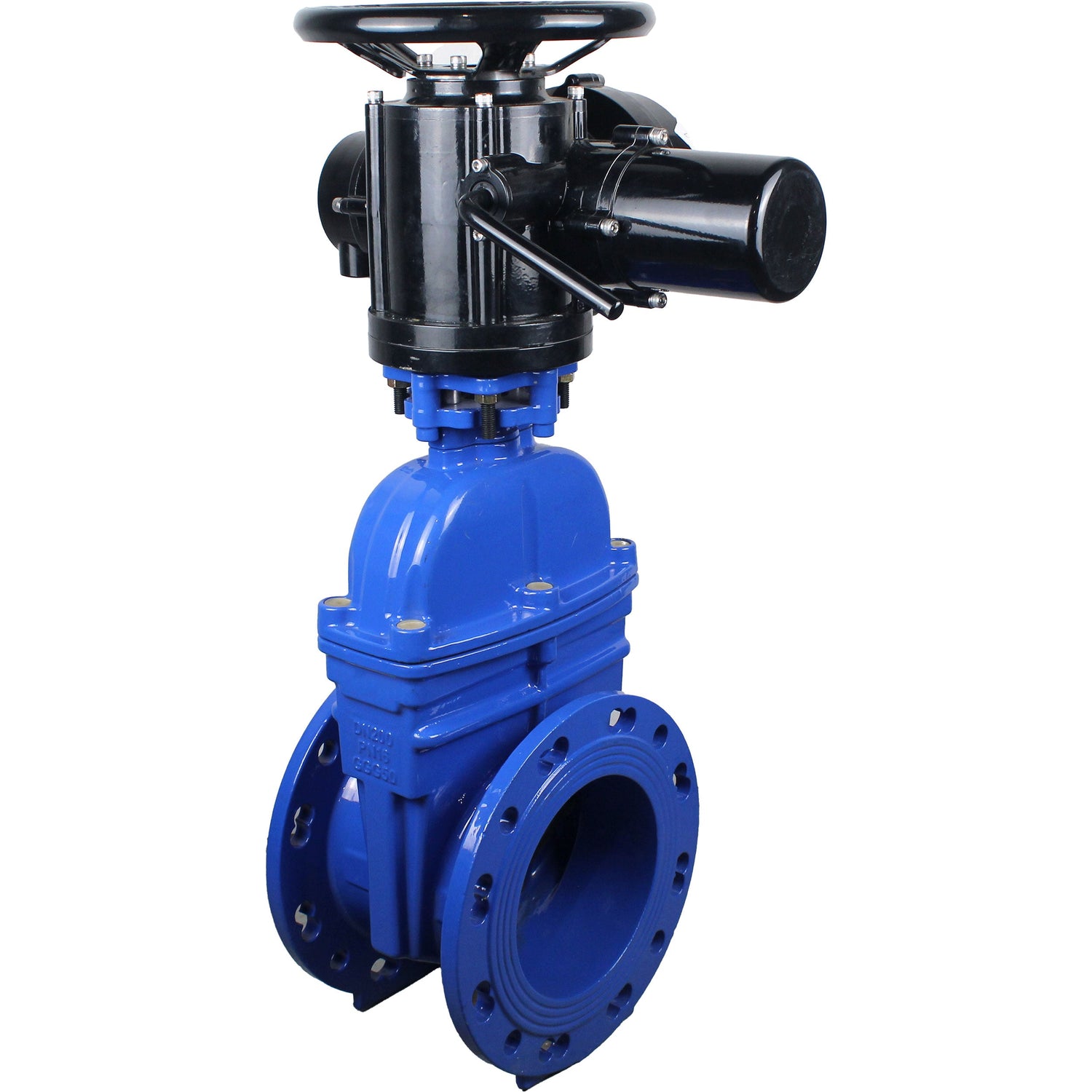

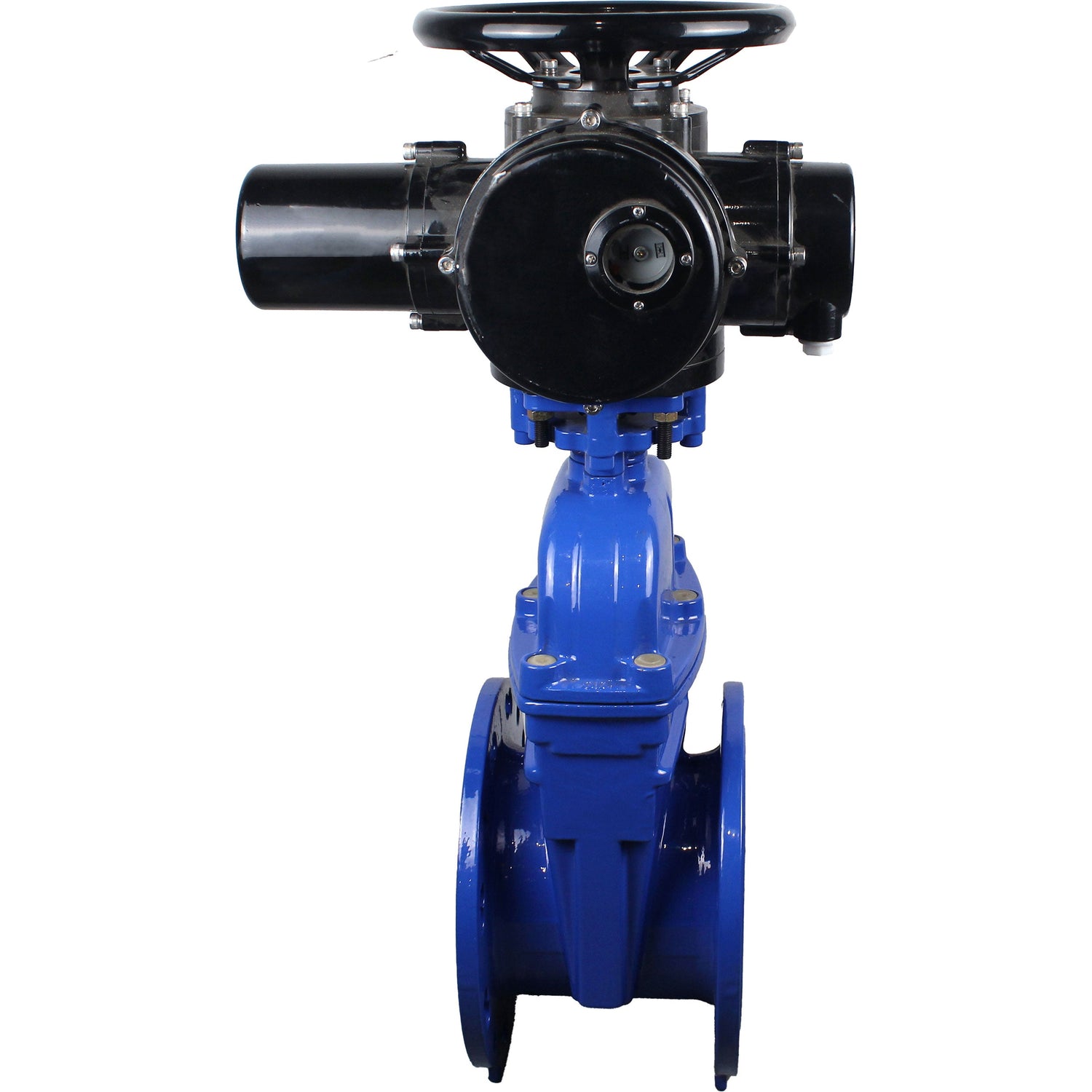

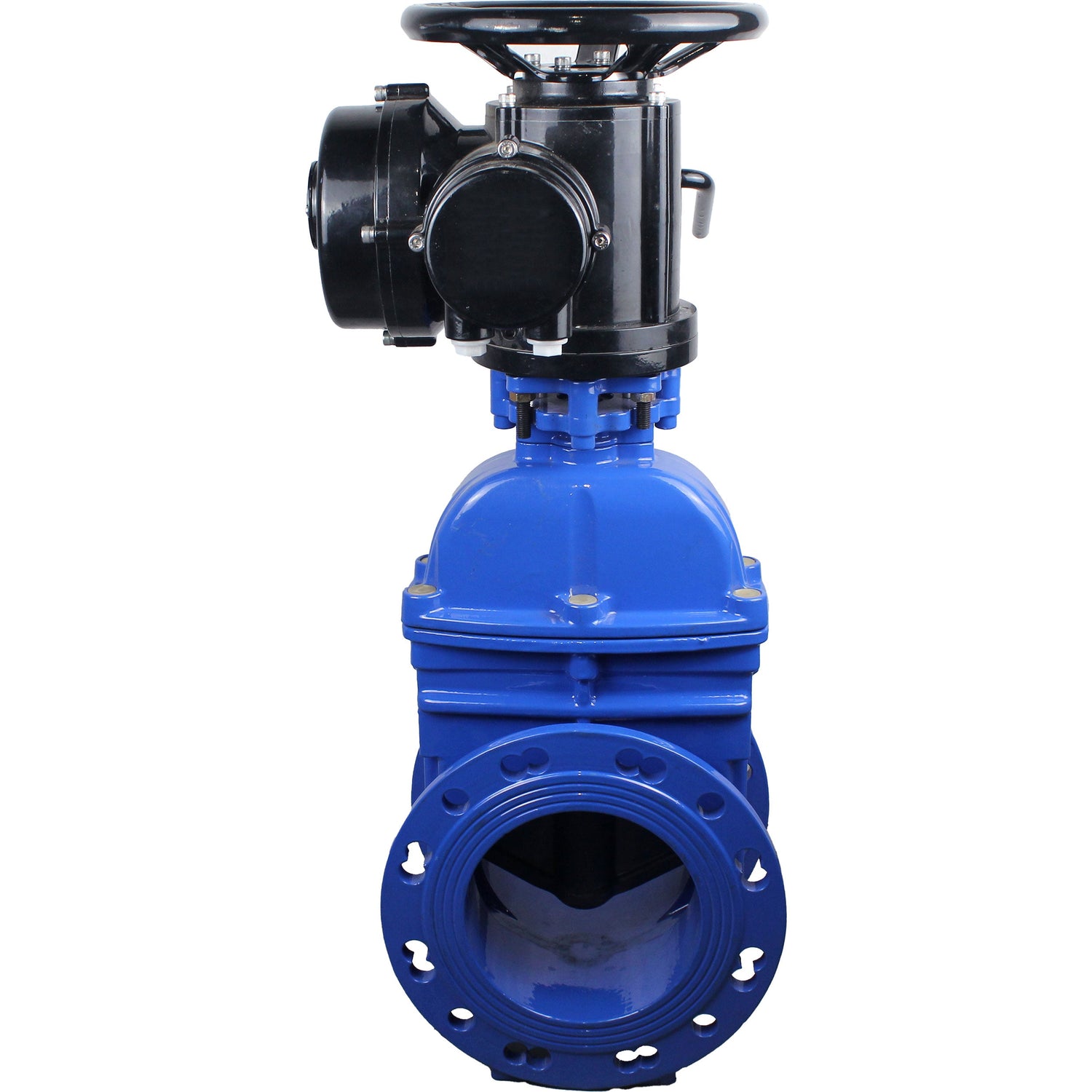

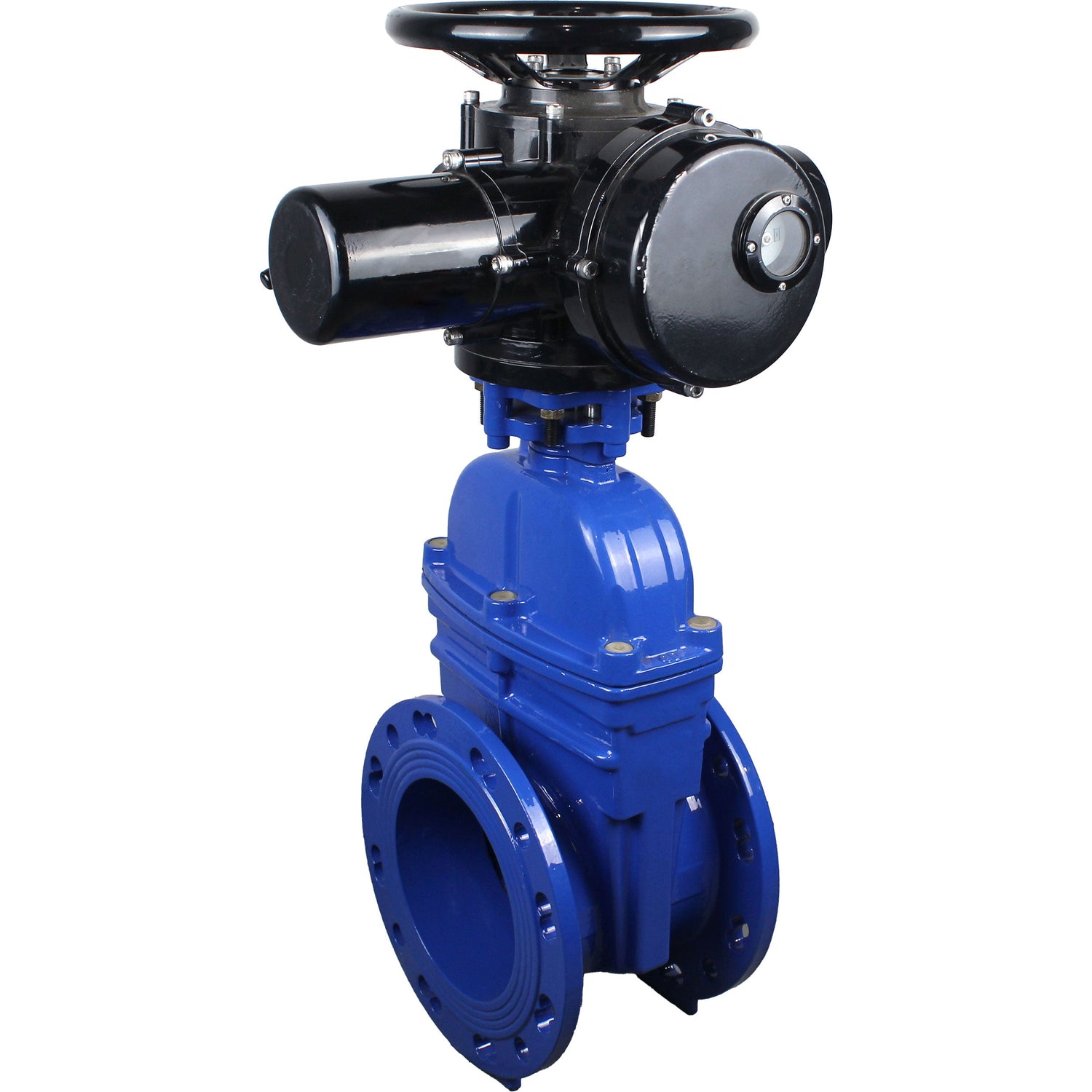

Wedge valves Elephant GVWN1414E-2W-F flanged, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with OST flange with multi-turn electric drive MT-N-EM-O2-220VAC-U1 five-jaw
Wedge valves Elephant GVWN1414E-2W-F flanged, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with OST flange with multi-turn electric drive MT-N-EM-O2-220VAC-U1 five-jaw - DN100 / 16 bar est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
The Elephant wedge gate valve is designed for installation on pipelines as a shut-off device in water supply systems and chemical industry.
Electric multi-turn actuator Elephant is designed to automate the process of controlling industrial valves, as well as to determine the position of the valve shut-off body.
Technical parameters of wedge valves Elephant GVWN1414E-2W-F flanged, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with OST flange with multi-turn electric drive MT-N-EM-O2-220VAC-U1 five-jaw
|
Nominal diameter DN, mm |
50–250 |
|
Operating pressure PN, bar |
10, 16 |
|
Working medium temperature t, °C |
From 0 to 80 |
|
Working medium |
Water, lightly contaminated liquids with up to 5% suspended particles |
|
Flow direction |
Two-way |
|
Type of control |
For electric actuator |
|
Connection to pipeline |
Flanged |
|
Body material |
Cast iron GGG50 |
|
Closing element material (wedge) |
Cast iron GGG50 (with EPDM rubber lining) |
|
Areas of application |
Heating and water supply systems; industrial pipelines |
|
Service life, years |
10 |
Dimensions of wedge valves Elephant GVWN1414E-2W-F flanged, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with OST flange with multi-turn electric drive MT-N-EM-O2-220VAC-U1 five-jaw
| DN | L, mm | D, mm | D1, mm | H, mm | L1, mm |
| 50 | 150 | 165 | 125 | 258 | 411 |
| 65 | 170 | 185 | 145 | 258 | 411 |
| 80 | 180 | 200 | 160 | 258 | 411 |
| 100 | 190 | 220 | 180 | 258 | 411 |
| 125 | 200 | 250 | 210 | 258 | 411 |
| 150 | 210 | 285 | 240 | 258 | 411 |
| 200 | 230 | 340 | 295 | 290 | 470 |
| 250 | 250 | 405 | 350 | 290 | 470 |
Table of parts and materials of wedge valves Elephant GVWN1414E-2W-F flanged, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with OST flange with multi-turn electric drive MT-N-EM-O2-220VAC-U1 five-jaw
|
№ |
Part name |
Material |
|
1 |
Body |
Cast iron GGG50 |
|
2 |
Wedge |
Cast iron GGG50 + EPDM |
|
3 |
Stem nut |
Brass |
|
4 |
Stem |
Stainless steel SS420 |
|
5 |
Cover |
Cast iron GGG50 |
|
6 |
Ring |
Brass |
Technical parameters of electric actuators MT-N-EM-O2-220VAC five cam actuators
|
Type of electric actuator |
Multi-turn |
|
Type of motor |
Asynchronous |
|
Cable gland |
Waterproof G1/2 |
|
Housing protection class |
IP67 |
|
Winding insulation class |
F |
|
Ambient temperature, °C |
From -30 to +70 |
|
Ambient humidity |
≤95% (at 25°C) |
|
Explosion-proof protection |
No |
