Wedge gate valves Elephant GVWN1414E-2W-F DN50-200 10/16 bar, flanged, – Valve Elephant
Elephant  |  SKU : D040-10099

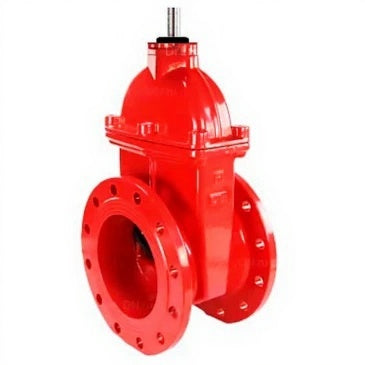

Wedge gate valves Elephant GVWN1414E-2W-F DN50-200 10/16 bar, flanged, body - cast iron GGG50, seal - EPDM, with OST flange and non-rising stem, color - red, with multi-turn electric actuator Elephant MT-N-M-O2-380-U1 380V five-cam

€1.565,49
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

The Elephant GVWN1414E-2W-F 10/16 bar cast iron wedge gate valve is designed for installation on pipelines as a shut-off device in water supply and chemical industry systems.

Operating principle: The wedge, connected to the spindle, is lowered or raised depending on the direction of rotation of the flywheel, electric drive shaft, or gearbox, closing or opening the flow section of the valve body.





Technical parameters of wedge gate valves Elephant GVWN1414E-2W-F DN50-200 10/16 bar

Nominal diameter DN, mm 50 ÷ 200
Nominal pressure, bar 10, 16
Working fluid temperature t, °C 0 to +80
Working fluid water, lightly contaminated liquids with suspended solids content up to 5%
Flow direction double-sided
Control type electric drive
Tightness class A
Pipeline connection flanged
Body material cast iron GGG50
Wedge material cast iron GGG50 rubberized EPDM
Applications heating and water supply systems; industrial pipelines
Service life, years 10





Dimensions of wedge gate valves Elephant GVWN1414E-2W-F DN50-200 10/16 bar

DN L, mm D, mm D1, mm H, mm L1, mm
50 150 165 125 258 411
65 170 185 145 258 411
80 180 200 160 258 411
100 190 220 180 258 411
125 200 250 210 258 411
150 210 285 240 258 411
200 230 340 295 290 470

Sketch of wedge gate valves Elephant GVWN1414E-2W-F DN50-200 10/16 bar





Materials of wedge gate valve parts Elephant GVWN1414E-2W-F DN50-200 10/16 bar

№ Part Name Material
1 Body cast iron GGG50
2 Wedge cast iron GGG50 + EPDM
3 Rod Nut brass
4 Rod stainless steel SS 420
5 Cover cast iron GGG50
6 Ring brass
Sketch of materials for wedge gate valves Elephant GVWN1414E-2W-F DN50-200 10/16 bar




Technical parameters of electric drives MT-N-xM-O2-380VAC-U1 five-cam

Electric drive type Multi-turn
Motor type asynchronous
Cable entry waterproof G1/2
Connection type OST 26-07-763-73
Enclosure protection class IP67
Winding insulation type F
Ambient temperature from -30°C to +70°C
Ambient humidity ≤95% (25°C)
Enclosure explosion protection no
Torque coupling yes


Avis (0)

Documentation

Paiement et sécurité

Moyens de paiement

    Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

    Variantes disponibles

    SKU SizePressurePrix DisponibilitéQuantité Ajouter au panier
    D040-10099DN5010/16 bar €1.565,49 Épuisé
    D040-10086DN6510/16 bar €1.545,40 Épuisé
    D040-10100DN8010/16 bar €1.617,97 Épuisé
    D040-10101DN10010/16 bar €1.947,54 Épuisé
    D040-10087DN12510/16 bar €2.177,65 Épuisé
    D040-10088DN15010/16 bar €2.345,42 Épuisé
    D040-10102DN20010/16 bar €2.395,49 Épuisé
