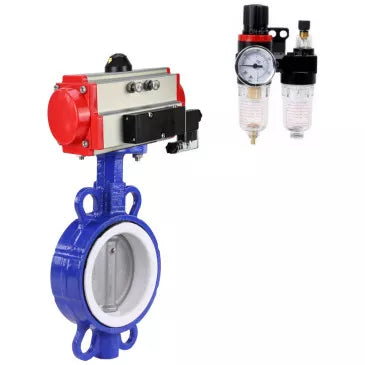

Water Butterfly Valve Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, body -
Elephant  |  SKU : D050-62163

Water Butterfly Valve Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, body - carbon steel WCB, disk - stainless steel 316L, seal - PTFE, with pneumatic drive PA-SA, with pneumatic distributor 4V320-10 220V, ATU AFC2000

€309,30
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

Butterfly valves Elephant WBV3432P-2W-Fb-H are designed for use as shut-off or regulating valves to control flows in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.

Pneumatic valve Elephant 4V320-10 220V is used to change direction, start, stop compressed air flows in pneumatic system depending on external control action.

The AFC2000 air treatment unit is designed to clean compressed air from moisture droplets and solid particles, remove condensate, automatically maintain pressure at a preset level, supply lubricant from the tank in the compressed air flow to the elements of the pneumatic system with a wide range of throughput from 500 liters/minute to 10 000 liters/minute. The lubricator adds oil with a viscosity of 32 mm²/s (=cSt) at 40°C to the pneumatic system for further lubrication of control components such as pneumatic cylinders and pneumatic valves.





Technical parameters of Butterfly valves Elephant WBV3432P-2W-Fb-H, body - carbon steel WCB, disk - stainless steel 316L, seal - PTFE

Name Value
Nominal pressure PN, bar 16
Operating medium temperature, °C from -29 to 180
Pipeline connection Flanged
Type of valve Rotating disc valve
Control type Pneumatic actuator
Country of manufacture China





Dimensions and dimensions of Butterfly valves Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, body - carbon steel WCB

DN L D H F L1 G X Y
40 33 71 166 160 279 147 88 162
50 45 73 238 160 279 147 88 162
65 48 85 264 160 279 147 88 162
80 49 100 276 160 279 147 88 162
125 58 155 340 210 405 147 88 162

Sketch of Rotary Disc Gates Elephant Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, body - carbon steel WCB





Table of parts and materials for butterfly valves Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, body - carbon steel WCB

№ Name Material
1 Body Carbon steel WCB
2 Gasket PTFE
3, 4, 5 Disc, Shaft, Stud Stainless steel AISI316L (03x17H14M3)
6 Bushing PTFE
7 O-ring Nitrile NBR
8 Plate Carbon steel

Sketch of parts and materials of rotary disc gate valves Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, body - carbon steel WCB





Technical parameters of pneumatic valve Elephant 4V320-10 220V

Name Value
Type of pneumatic distributor Spool-type
Model of pneumatic distributor 4V320-10 220V
Operating pressure, bar 1.5 ÷ 1.8
Supply voltage, V 220V
Actuation frequency, cycles/sec 5





Main parameters of air treatment unit Elephant AFC2000

Parameter Value
Operating pressure, bar 8
Maximum pressure, bar 10
Adjustable pressure range, bar 0.5 ÷ 9
Burst pressure, bar 15
Air connection 1/4"
Operating temperature, °C -5 to +60
Filtered particle size, µm 40
Oil viscosity ISO VG 32
Weight, kg 0.395
Set contents Filter-water separator, pressure regulator, lubricator, bracket

Sketch of ATU Elephant AFC2000

Avis (0)

Documentation
nullAir treatment unit AFC2000 ELEPHANT
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBVx32x-2W-Fb-H DN40-300 16 bar
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Paiement et sécurité

Moyens de paiement

    Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

    Variantes disponibles

    SKU Connection sizePressurePrix DisponibilitéQuantité Ajouter au panier
    D050-62163DN4016 bar €309,30 Épuisé
    D050-62164DN5016 bar €327,22 Épuisé
    D050-62165DN6516 bar €340,74 Épuisé
    D050-62166DN8016 bar €355,57 Épuisé
    D050-62167DN12516 bar €586,50 Épuisé
