Elephant | SKU : D050-34164

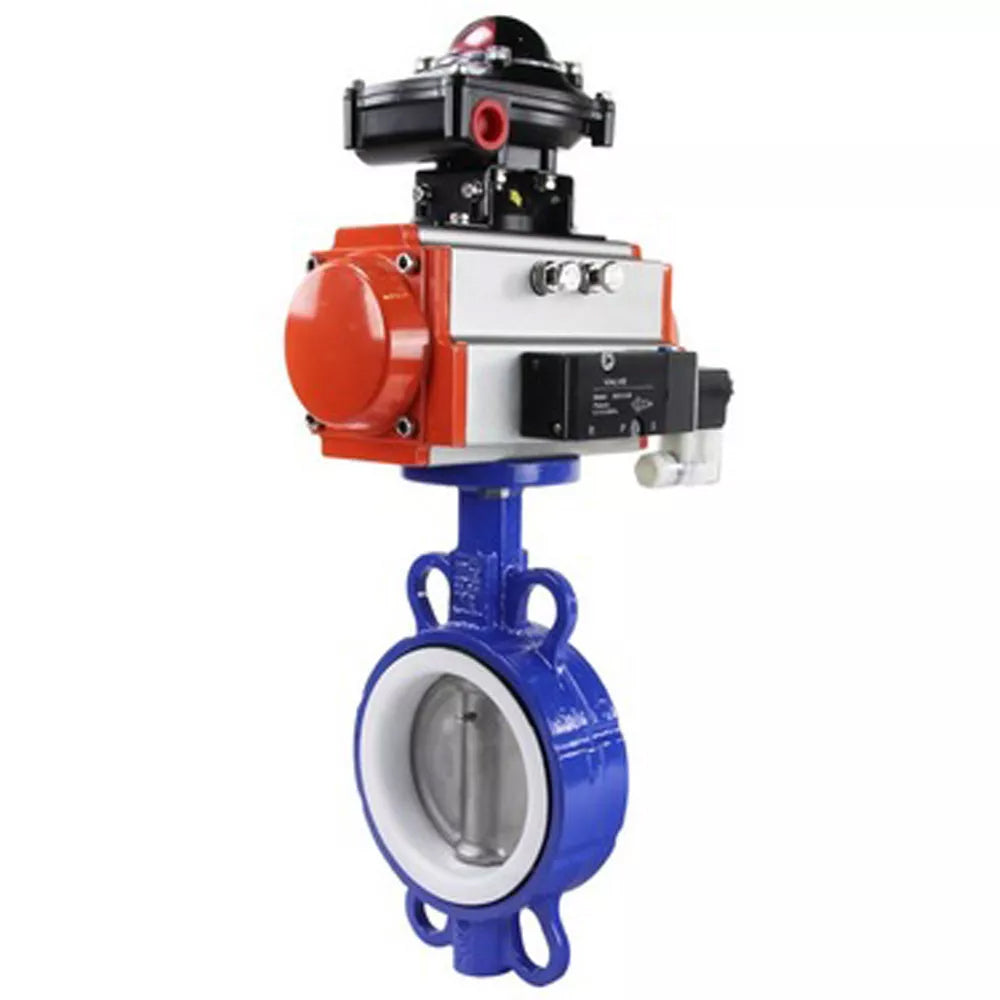

Vanne papillon d'eau Elephant WBV3432P-2W-Fb-H, matériau du corps - acier au carbone, matériau du disque - acier inoxydable AISI 316L, joint - PTFE, avec actionneur pneumatique double action PA-DA, 4V320-08 220V, BKV APL-410N EX

€548,60

Taxes incluses Frais de livraison calculés lors du paiement.

Taille de la connexion

Pression

Variantes de produit

Vanne papillon d'eau Elephant WBV3432P-2W-Fb-H, matériau du corps - acier au carbone, matériau du disque - acier inoxydable AISI 316L, joint - PTFE, avec actionneur pneumatique double action PA-DA, 4V320-08 220V, BKV APL-410N EX - DN100 / 16 bars est en rupture de stock et sera expédié dès qu’il sera de retour en stock.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

The butterfly valve is designed for use as shut-off or regulating valves for flow control in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.

Pneumatic double-acting rotary actuators PA-DA and pneumatic rotary actuators with return spring PA-SA are designed for automation of industrial valve control process with maximum torque up to 2128 Nm.

The pneumatic valve is used to change the direction, start, stop the compressed air flow in the pneumatic system depending on the external control action.

The limit switch unit is designed for visual and electrical signaling of the end positions of the shut-off body of the pipeline valve.

Technical parameters of Water Butterfly Valve Elephant WBV3432P-2W-Fb-H, body material - carbon steel, disk material - stainless steel AISI 316L, seal - PTFE, with pneumatic actuator double action PA-DA, 4V320-08 220V, LSU APL-410N EX:

Nominal diameter DN, mm	40 - 300
Nominal pressure PN, bar	16
Flow direction	double-sided
Working medium temperature t, ⁰C	-20 to +85 for NBR
	-20 to +120 for EPDM
	-10 to +180 for PTFE
Ambient temperature t, ⁰C	-40 to +120
Working medium	EPDM: cold and hot water, air without impurities of oil and grease, other media neutral to the material
	PTFE: water, alkalis, acids, solvents and oxidizers
	NBR: water, mineral oils, hydrocarbons,
	oils, fats
Connection to pipeline	interflange

Butterfly valves WBV3432P-2W-Fb-H, body material - carbon steel, disk material - stainless steel AISI 316L, seal - PTFE, with pneumatic actuator double action PA-DA, 4V320-08 220V, LSU APL-410N EX

Dimensions and dimensions of butterfly valves Elephant WBV3432P-2W-Fb-H, body material - carbon steel, disk material - stainless steel AISI 316L, seal - PTFE, with pneumatic actuator double action PA-DA, 4V320-08 220V, LSU APL-410N EX:

DN	H1, mm	H2, mm	Dm, mm	Dk, mm	L, mm	ØC, mm
DN40/50	66	126	73	90	43	125
DN50	66	126	73	90	43	125
DN65	74	137	85	103	46	145
DN80	91	146	100	116	46	160
DN100	105	166	131	151	52	180
DN125	121	182	155	174	56	210
DN150	134	198	184	205	56	240
DN200	169	223	234	255	60	295
DN250	200	270	288	315	68	355
DN300	240	299	340	375	78	410

Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb Ду40-300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-510N-EX

Sketch Butterfly valves WBV3432P-2W-Fb-H, body material - carbon steel, disk material - stainless steel AISI 316L, seal - PTFE, with pneumatic actuator double action PA-DA, 4V320-08 220V, LSU APL-410N EX

Materials of butterfly valves Elephant WBV3432P-2W-Fb-H, body material - carbon steel, disk material - stainless steel AISI 316L, seal - PTFE, with pneumatic actuator double action PA-DA, 4V320-08 220V, LSU APL-410N EX:

№	Name	Material
1	Housing	WCB steel or AISI 316L stainless steel
2	Cuff	EPDM, PTFE, NBR
3	Disc	AISI 316L stainless steel
4	Rod	SS 416/2Cr13 stainless steel
5	Pin	AISI 316L stainless steel
6	Bushing	EPDM
7	Sealing ring	EPDM
8	Fixing plate	carbon steel

Эскиз Затворы дисковые поворотные DN.ru WBV3232P-2W-Fb Ду40-150 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFEс рукояткой, с двумя концевыми датчиками LS-103 250В и кронштейном для крепления концевых выключателей

Sketch of parts and materials Butterfly valves WBV3432P-2W-Fb-H, body material - carbon steel, disk material - stainless steel AISI 316L, seal - PTFE, with pneumatic actuator double action PA-DA, 4V320-08 220V, LSU APL-410N EX

Technical data of DA double-acting pneumatic actuators:

Type of pneumatic actuator	DA - double-acting
Nominal pressure PN, bar	12
Working pressure, bar	2...8
Working medium	filtered compressed air
Maximum particle diameter of the working medium, µm2	≤30
Ambient temperature, ⁰C	-20 to +80
Swivel angle, °	0 - 90
Swivel angle adjustment, %	±5
Position indicator	open/closed
Top connection standard	NAMUR
Air connection standard	NAMUR
Average life, cycles closed/open	70 000 (for non-aggressive media and medium pressure and temperature values)

DA pneumatic actuators double-acting rotary actuators

Dimensions and mounting dimensions of DA double-acting pneumatic actuators:

Model	A, mm	B, mm	C, mm	D, mm	E, mm	F, mm	G, mm	H, mm
DA-052	30	41,5	65,5	72	92	65	30	80
DA-065	36	47	81	88	108	72	30	80
DA-083	46	57	98,5	108,7	128,7	92	30	80
DA-105	57,5	64	122,5	133	153	109,5	30	80
DA-130	67,5	74,5	145,5	155	185	127,5	30	130
DA-140	75	77	161	172	202	137,5	30	130
DA-160	87	87	184	197	227	159	30	130
DA-210	113	113	235,5	255	285	210	30	130
DA-270	147	147	299	326	356	273	30	130
DA-300	162	174	330	350	380	312	30	130
DA-350	190	195	483	410	440	365	30	130

Model	I, mm	J, mm	M, mm	N, mm	Z, mm	d, mm	K	L
DA-052	36	50	11x11	14	147	40	M5x8	M6x10
DA-065	50	70	14x14	18	168	40	M6x10	M8x13
DA-083	50	70	17x17	21	204	40	M6x10	M8x13
DA-105	70	102	22x22	26	268	40	M8x13	M10x16
DA-130	70	102	22x22	26	301	55	M8x13	M10x16
DA-140	102	125	27x27	31	390	55	M10x16	M12x20
DA-160	102	125	27x27	31	458	55	M10x16	M12x20
DA-210	-	140	36x36	40	532	80	-	M16x25
DA-270	-	165	46x46	50	718	80	-	M20x25
DA-300	-	165	46x46	50	760	80	-	M20x25
DA-350	165	254	46x46	50	920	80	M20x25	8xM16x25

Sketch of dimensions of DA double-acting pneumatic actuators

Materials of parts for DA double-acting pneumatic actuators:

№	Part name	Material
1	Indicator screw	ABS plastic
2	Position indicator	ABS plastic
3	Spring clip	stainless steel 304
4	Metal washer	stainless steel 304
5	Pressure washer	engineering plastic
6	Housing	hard anodized extruded aluminum alloy
7	Pressure washer	engineering plastic
8	Limiter	alloy steel
9	Shaft sealing ring upper	NBR
10	Upper shaft sliding ring	engineering plastic
11	Shaft	nickel plated alloy steel
12	Shaft sliding ring lower	engineering plastic
13	Shaft O-ring lower	NBR
14	Plug	NBR
15	Seal ring of adjusting screws	NBR
16	Washer of adjusting screw	stainless steel 304
17	Lock nut of adjusting screw	stainless steel 304
18	Adjusting screw	stainless steel 304
19	Piston	die-cast aluminum alloy
20	Piston guide plate	engineering plastic
21	Piston sliding ring	engineering plastic
22	Piston O-ring	NBR
23	Spring set	spring steel
24	Cover O-ring	NBR
25	End cap	cast aluminum with polyester coating
26	Cover screw	stainless steel 304
27	Stop screw	stainless steel 304
28	Adapter	carbon steel

Material sketch of DA double-acting pneumatic actuators

Technical parameters of pneumatic valve 4V320-08 220V:

Name	meaning
Type of pneumatic valve	slide valve
Working pressure, bar	1.5 ÷ 8
Supply voltage, V	220 V
Total power, Va	4.5
Control	double-sided electromagnetic
Frequency of operation, cycle/sec	5

Pneumatic valve 4V320-08 220V

Dimensions and dimensions of pneumatic valve 4V320-08 220V:

Pneumatic valve model	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
D, mm	27
E, mm	69
F, mm	40
I, mm	24
K, mm	40
L, mm	188.8
M, mm	69.4
N, mm	50
O, mm	82.4
P, mm	24
S, mm	20
T, mm	6.5
U, mm	2.4
V, mm	4
H, mm	82.4

Sketch of dimensions and dimensions of pneumatic valve 4V320-08 220V

Technical parameters of limit switch unit APL-410N EX:

Name	Value
Model of limit switch unit	APL-410N EX
Maximum voltage of limit switch, V	250
Working environment temperature, °C	-40 to +80
Service life, years	10

Limit switch unit APL-410N EX

Dimensions and dimensions of limit switch unit APL-410N EX:

Model	D, mm	D1, mm	H, mm	L, mm	B, mm	M, mm
APL-410N EX	9.5	5	174	177	178	8

Sketch of dimensions and dimensions of limit switch unit APL-410N EX

Avis (0)

Documentation

Limit switch ELEPHANT APL-410N EX explosion-proof

Data sheet for limit switch unit Elephant APL-410N EX

Pneumatic valve ELEPHANT 4V320-8 or 10 AC220V

Butterfly valve Elephant WBVx32x-2W-Fb-H DN40-300 16 bar

Pneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
