Elephant  |  SKU : D050-60345

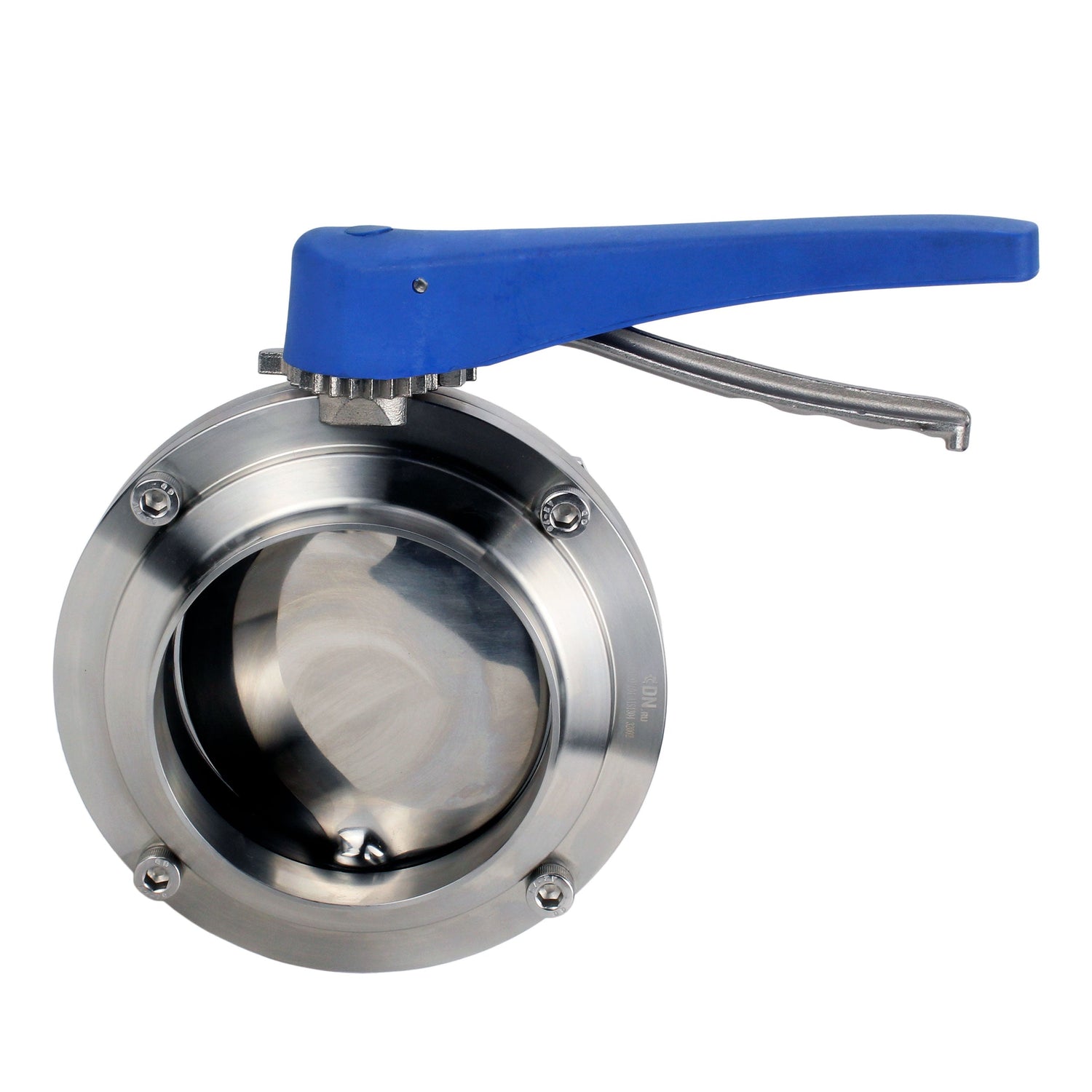

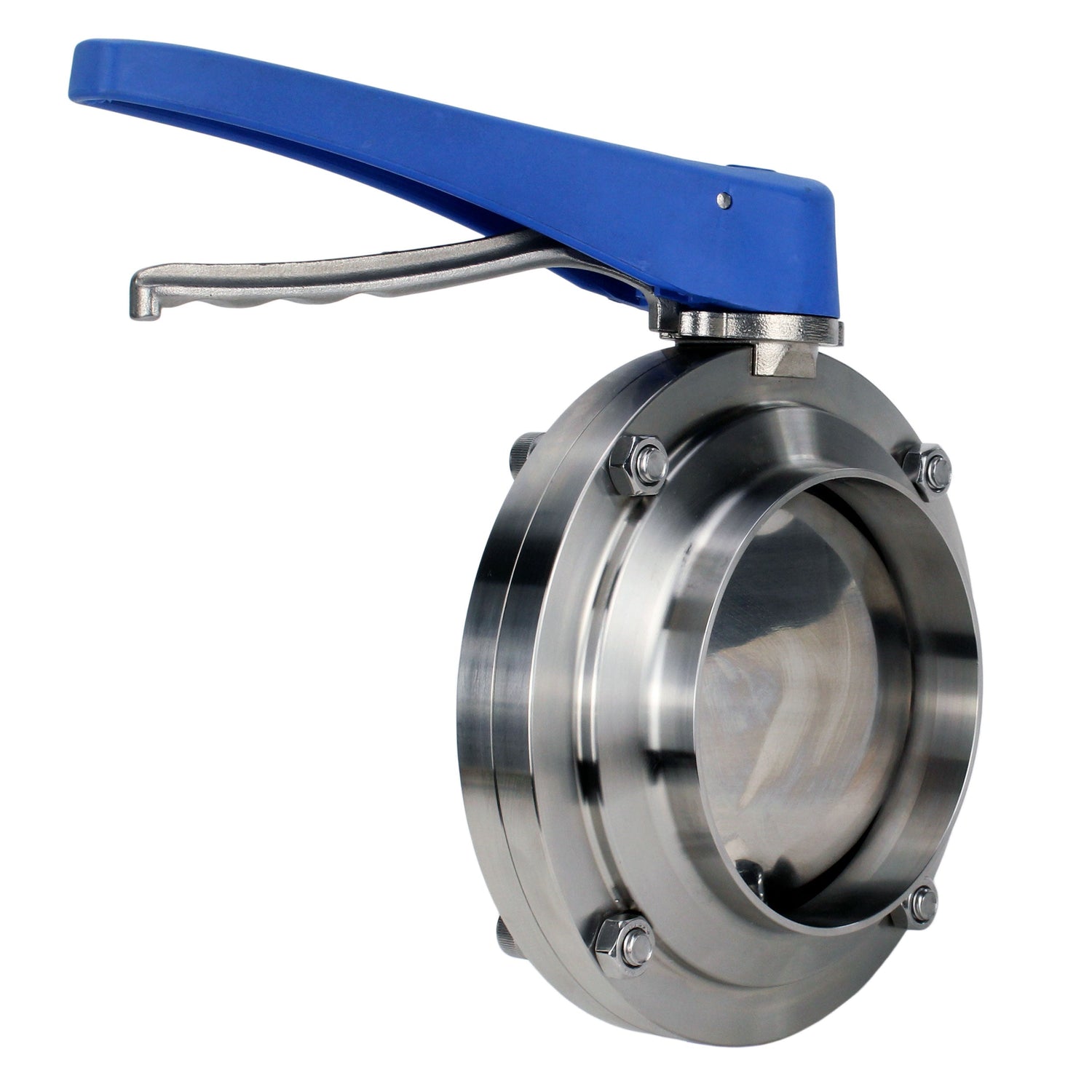

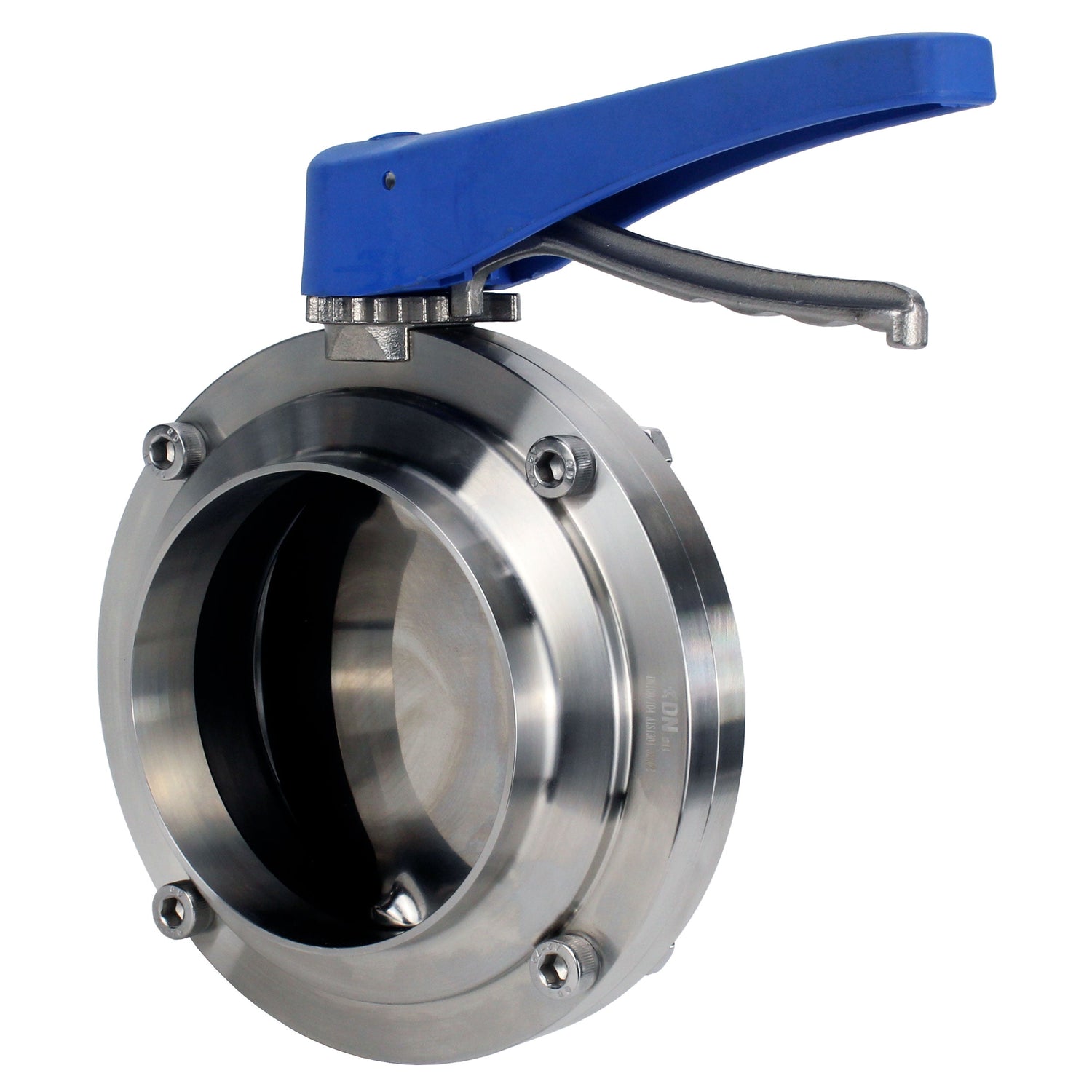

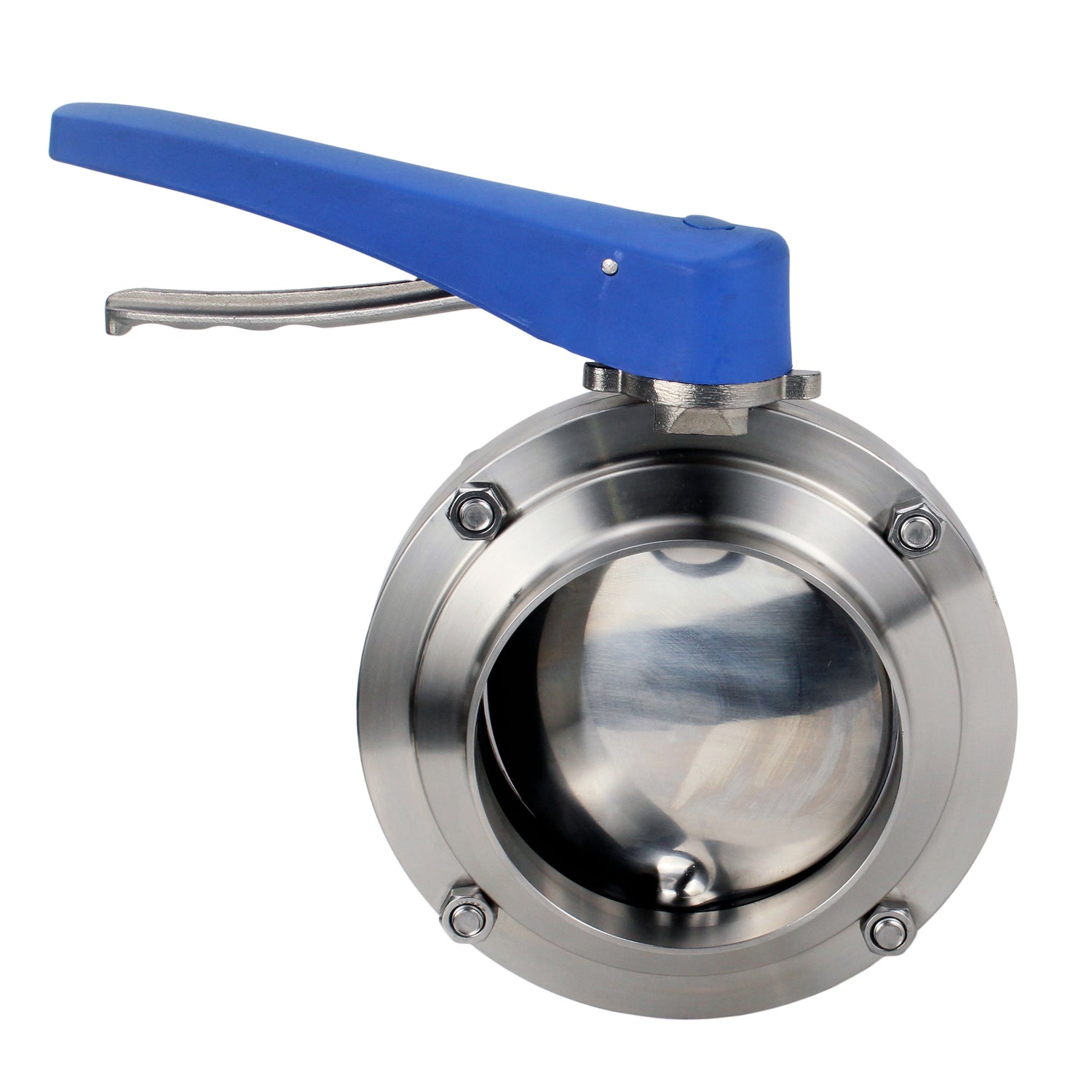

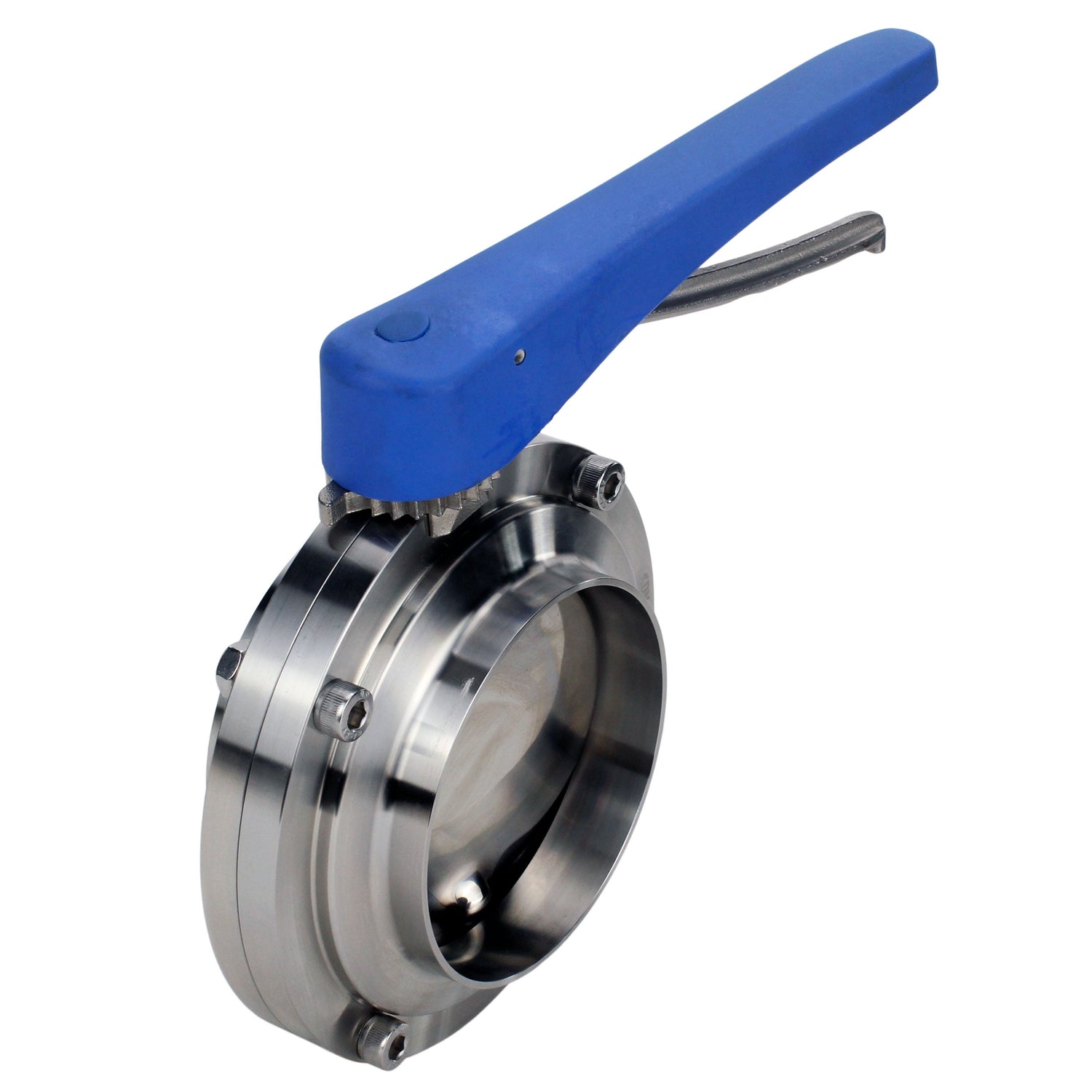

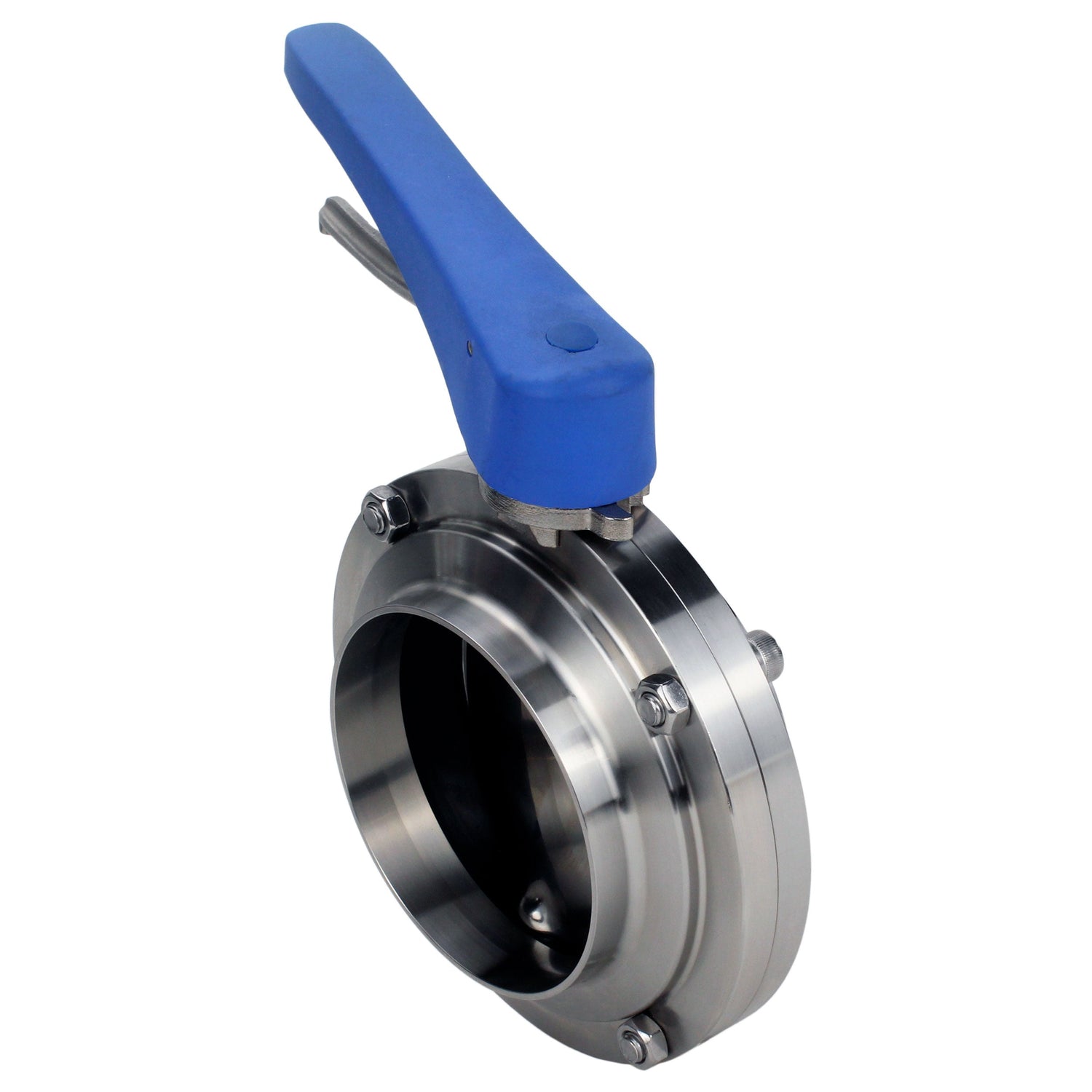

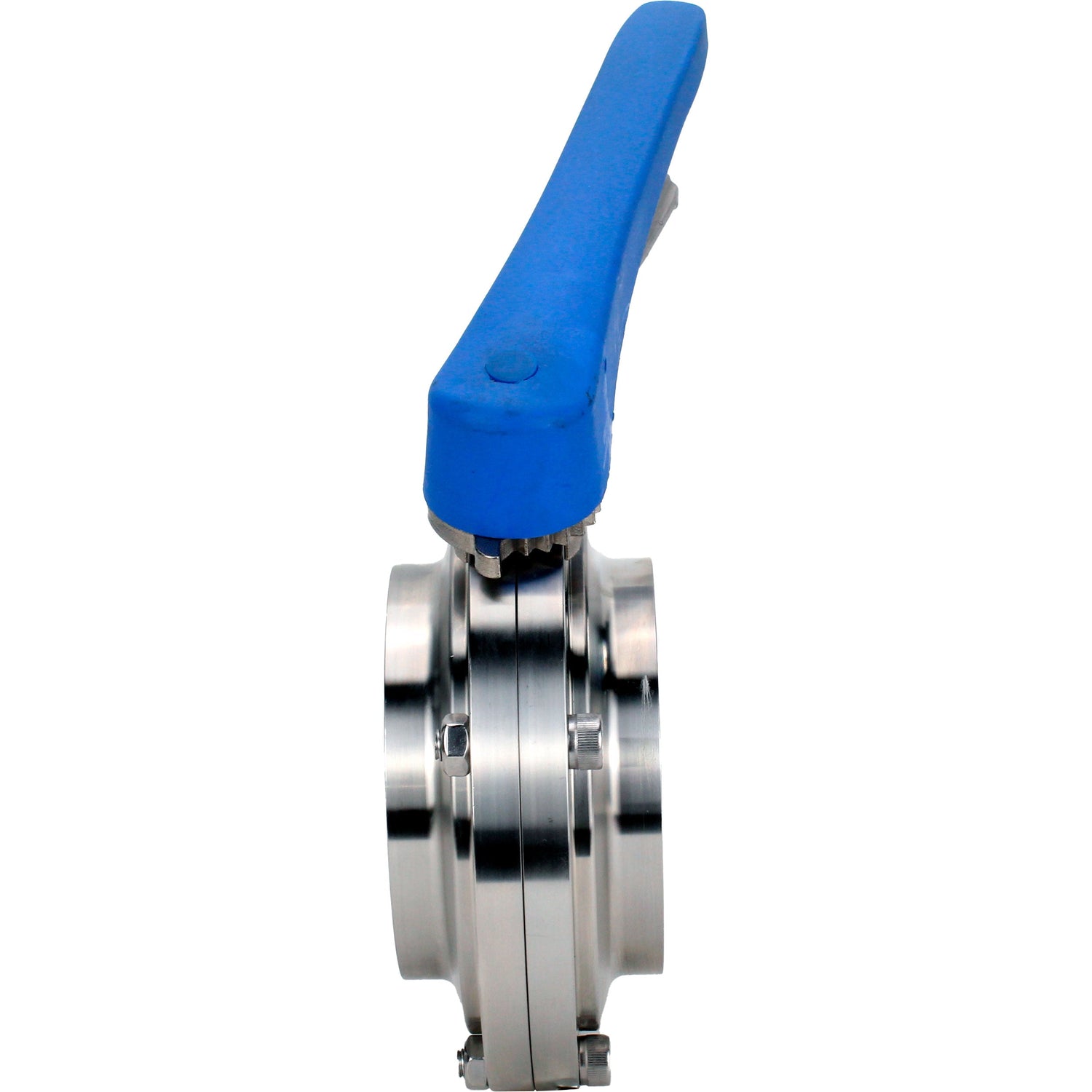

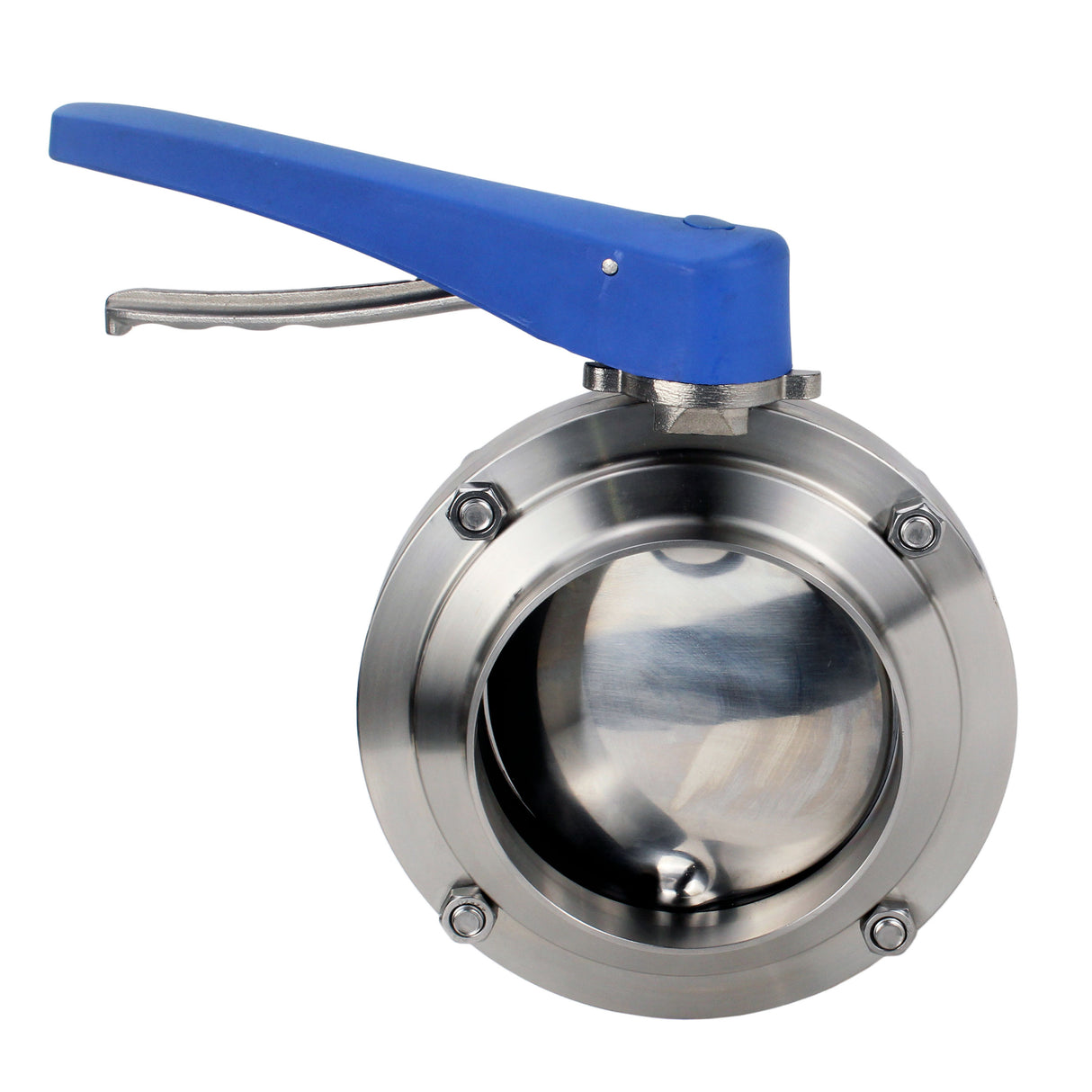

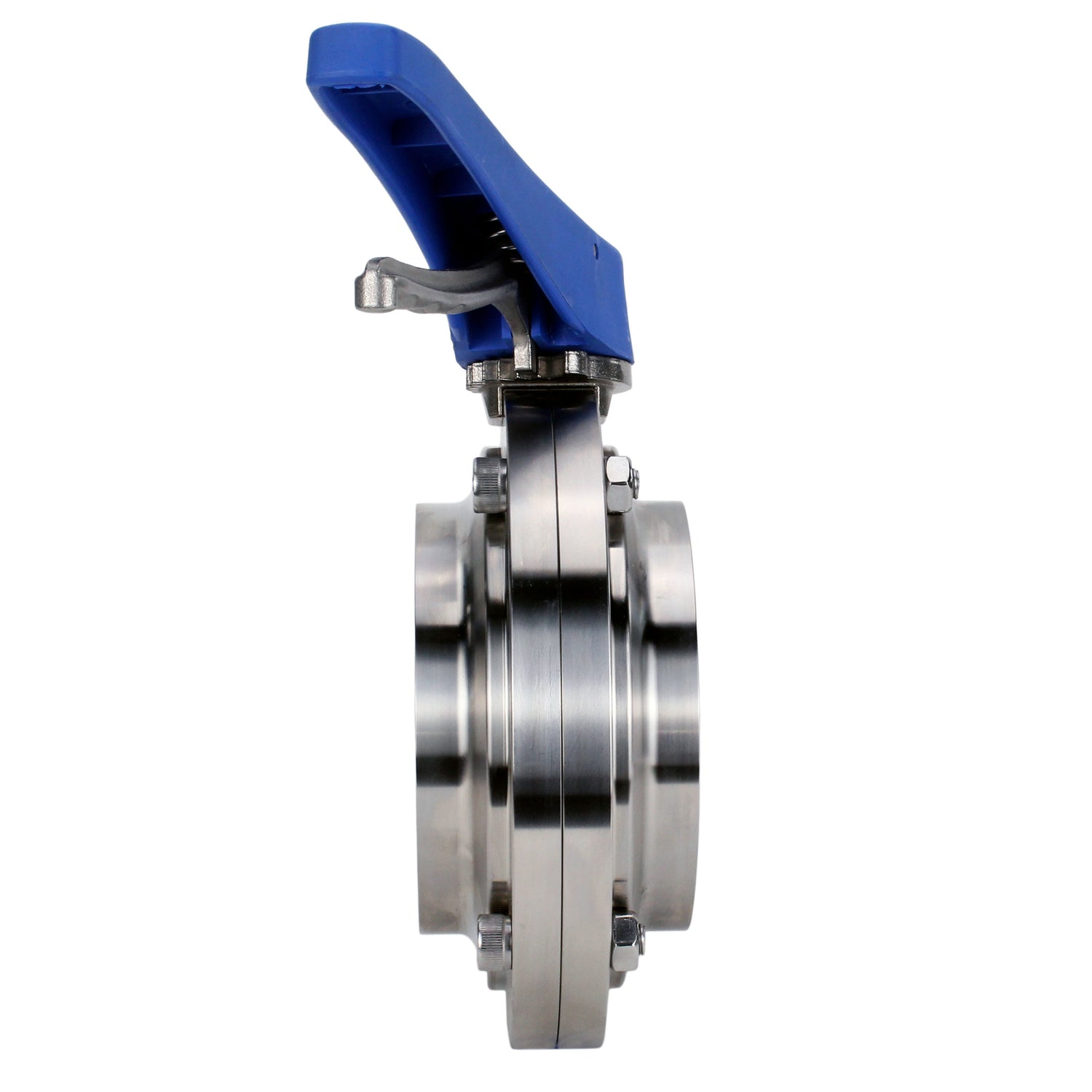

Vanne papillon d'eau Elephant WBV3131E-2W-WH, matériau du corps - Acier inoxydable AISI 304, matériau du disque - Acier inoxydable AISI 304, joint - EPDM, soudé, avec poignée

€119,41
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

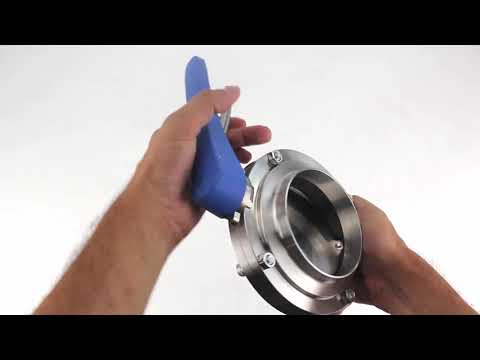

The rotary disc valve is designed for use as a shut-off or control valve for flow control in heat supply systems, water supply systems, in technological processes in the food, chemical, oil and gas, pulp and paper and other industries. Operating principle: The valves open and close by turning the disc by 90°. Opening is done by turning the handle counterclockwise, closing - clockwise.





Technical characteristics of butterfly valves Elephant WBV3131E-2W-W-H, body material - Stainless steel AISI 304, disk material - Stainless steel AISI 304, seal - EPDM, welded, with handle

Characteristic Meaning
Shutter type rotary disc
Diameter 15-100 mm
Nominal pressure 10 bar
Working environment temperature from -20 to +135°C
Application Food industry
Connection type for welding
Control type Manual (handle, gearbox)
Sealing class A
Guarantee 12 months





Sketch of dimensions of butterfly valves Elephant WBV3131E-2W-W-H, body material - Stainless steel AISI 304, disk material - Stainless steel AISI 304, seal - EPDM, welded, with handle



Overall and installation dimensions of butterfly valves Elephant WBV3131E-2W-W-H, body material - Stainless steel AISI 304, disk material - Stainless steel AISI 304, seal - EPDM, welded, with handle

Diameter D, mm t, mm D1, mm A, mm H, mm J, mm K, mm
DN15 18 1.5 78 50 86 126 8x8
DN20 23 1.5 78 50 86 126 8x8
DN25 29 1.5 78 50 86 126 8x8
DN32 35 1.5 86 50 90 126 8x8
DN40 41 1.5 90 50 92 126 8x8
DN50 53 1.5 106 52 104 133 10x10
DN65 70 2.0 124 56 113 144 10x10
DN80 85 2.0 139 60 123.5 160 10x10
DN100 104 2.0 159 64 133.5 160 10x10







Materials of parts of butterfly valves Elephant WBV3131E-2W-W-H, body material - Stainless steel AISI 304, disk material - Stainless steel AISI 304, seal - EPDM, welded, with handle

№ Part Name Material
1 Body Stainless steel AISI 304
2 Rotary unit Stainless steel AISI 304
3 Disc Stainless steel AISI 304
4 Seat seal EPDM or Silicon
5 Nut Steel A2~70
6 Bolt Steel A2~70
7 Plug ABS plastic
8 Handle Polyamide plastic

Sketch of materials of butterfly valves Elephant WBV3131E-2W-W-H, body material - Stainless steel AISI 304, disk material - Stainless steel AISI 304, seal - EPDM, welded, with handle

Avis (0)

Documentation
nullButterfly valve Elephant WBV3131x-2W-W-H

Paiement et sécurité

Moyens de paiement

    Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

    Variantes disponibles

    SKU Taille de la connexionPressionPrix DisponibilitéQuantité Ajouter au panier
    D050-60345DN10010 bars €119,41 Épuisé
    D050-60337DN1510 bars €40,89 Épuisé
    D050-60338DN2010 bars €41,54 Épuisé
    D050-60339DN2510 bars €41,76 Épuisé
    D050-60340DN3210 bars €42,34 Épuisé
    D050-60341DN4010 bars €44,99 Épuisé
    D050-60342DN5010 bars €60,73 Épuisé
    D050-60343DN6510 bars €75,90 Épuisé
    D050-60344DN8010 bars €95,90 Épuisé
