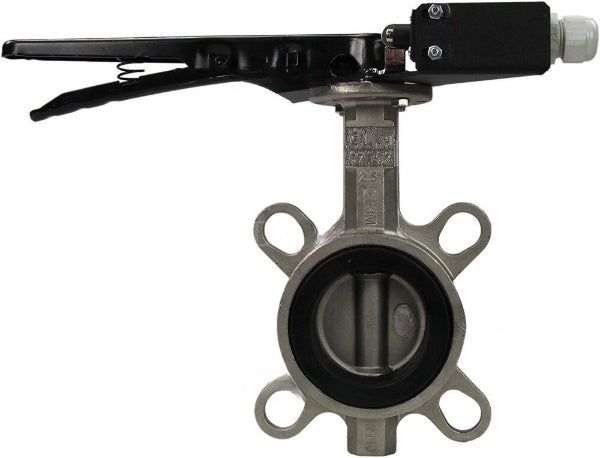

Vanne papillon d'eau Elephant WBV3131E-2W-Fb-H, matériau du corps - Acier inoxydable AISI 304, matériau du disque - Acier inoxydable AISI 304, joint - EPDM, poignée, BKV LS-103
Vanne papillon d'eau Elephant WBV3131E-2W-Fb-H, matériau du corps - Acier inoxydable AISI 304, matériau du disque - Acier inoxydable AISI 304, joint - EPDM, poignée, BKV LS-103 - DN100 / 16 bars est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
The rotary disc valve is designed for use as a shut-off or control valve for flow control in heat supply systems, water supply, in technological processes in the food, chemical, oil and gas, pulp and paper and other industries.
Operating principle: The valves open and close by turning the disk by 90°. Opening is done by turning the handle counterclockwise, closing - clockwise.
Limit switches are designed to monitor the position of the disk of rotary disc valves with a handle in control and automation systems. The operating principle of the limit switch is based on mechanical action on the actuator, which results in closing or opening of the electrical circuit.
Technical characteristics of butterfly valves Elephant WBV3131E-2W-Fb DN50-150 PN16, stainless steel 304, EPDM:
| Characteristic | Meaning |
| Shutter type | rotary disc |
| Diameter | 50-250 mm |
| Nominal pressure | 16 bar |
| Working environment temperature | from -20 to +120°C |
| Application | water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry |
| Connection type | interflange |
| Control type | Manual (handle, gearbox) |
| Sealing class | A |
| Service life | 10 years |
| Guarantee | 12 months |
Limit switches Elephant LS-103 250V 6A
Technical characteristics of limit switches Elephant LS-103 250V 6A:
| Characteristic | Meaning |
| Limit switch model | LS-103 |
| Nominal voltage | 250V |
| Maximum switching current | 6A |
| Frequency | 50 Hz |
| Contact configuration | N/Z + N/O instant action |
| Ambient temperature | from -5℃ to +65℃ |
| Degree of protection | IP64 |
| Body material | plastic |
| Head movement | linear (plunger) |
| Permissible humidity | 95% |
| Contact resistance | 25 Mohm (initial value) |
| Nominal insulation resistance | 100 Mohm (500 VDC) |
| Cable entry | max Ø12 mm |
Sketch of dimensions of butterfly valves Elephant WBV3131E-2W-Fb DN50-150 PN16, stainless steel 304, EPDM
Overall and installation dimensions of butterfly valves Elephant WBV3131E-2W-Fb DN50-150 PN16, stainless steel 304, EPDM:
| Diameter | A, mm | B, mm | C, mm | PCD, mm | ØD, mm | H, mm | Q° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| DN300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
Sketch of dimensions of limit switches Elephant LS-103 250V 6A
Overall and installation dimensions of limit switches Elephant LS-103 250V 6A:
| Model | A, mm | B, mm | C, mm | D, mm | E, mm |
| LS-103 | 30 | 30 | 53 | 30.5 | 24 |
Sketch of materials of butterfly valves Elephant WBV3131E-2W-Fb DN50-150 PN16, stainless steel 304, EPDM
Materials of parts of butterfly valves Elephant WBV3131E-2W-Fb DN50-150 PN16, stainless steel 304, EPDM:
| No. | Part name | Material |
| 1 | Frame | stainless steel 304 |
| 2 | Disk | stainless steel 304 |
| 3 | Saddle seal | Viton |
| 4 | Stock | Stainless steel SS 416 |
| 5 | Lever | carbon steel |
