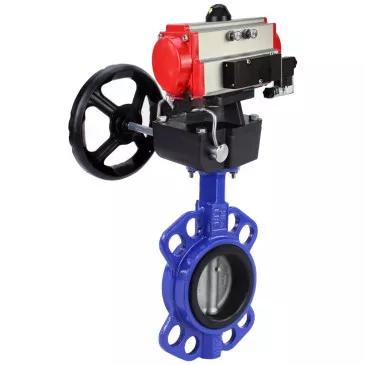

Water Butterfly Valve Elephant WBV1432E-2W-Fb-H, wafer, body - cast iron GGG50, disk - stainless steel 316L, seal - EPDM, with pneumatic drive PA-DA, with pneumatic distributor 4V320-10 220V, manual override MON
Water Butterfly Valve Elephant WBV1432E-2W-Fb-H, wafer, body - cast iron GGG50, disk - stainless steel 316L, seal - EPDM, with pneumatic drive PA-DA, with pneumatic distributor 4V320-10 220V, manual override MON - DN40 / 16 bar est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
Elephant WBV1432E-2W-Fb-H butterfly valves are designed for use as shut-off or regulating valves for flow control in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.
Pneumatic valve Elephant 4V320-10 220V is used to change the direction, start, stop the compressed air flow in the pneumatic system depending on the external control action.
Technical parameters Rotary disc gate valves Elephant WBV1432E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM
Parameter | Value |
---|---|
Nominal Pressure PN, bar | 16 |
Pipeline Connection | Wafer Type |
Valve Type | Butterfly Valve |
Control Type | Pneumatic Actuator |
Country of Manufacture | China |
Overall and installation dimensions of the gate valve Elephant WBV1432E-2W-Fb-H DN40
DN | A | B | C | ØD | d | G | CH | Passing section diameter |
40 | 105 | 55 | 33 | 75 | 10 | 30 | 9x9 | 50 |
Sketch Butterfly valves WBV1432E-2W-Fb-H DN40
Dimensions and dimensions of Butterfly valves Elephant WBV1432E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM
DN | L | D | H | F | L1 | E |
40 | 33 | 75 | 160 | 92 | 147 | 120 |
50 | 43 | 84,5 | 241 | 108 | 168 | 120 |
65 | 45 | 104,5 | 264 | 108 | 168 | 120 |
80 | 45 | 123,5 | 276 | 128.7 | 204 | 133 |
100 | 52 | 139,5 | 314 | 128.7 | 204 | 133 |
125 | 55 | 169,5 | 340 | 128.7 | 204 | 133 |
150 | 55 | 196 | 365 | 153 | 268 | 180 |
200 | 60 | 247 | 435 | 185 | 301 | 180 |
250 | 68 | 304 | 495 | 202 | 390 | 195 |
300 | 78 | 358 | 579 | 202 | 390 | 195 |
Sketch of rotary disc gate valves Elephant WBV1432E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM
Table of parts and materials for butterfly disc gate valves Elephant WBV1432E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM
No. | Part Name | Material |
---|---|---|
1 | Housing | Cast iron GGG50 |
2 | Disc | Stainless steel 316L |
3 | Seat seal | EPDM |
4 | Upper stem | Stainless steel 316L |
5 | Lower stem | Stainless steel 316L |
6, 11 | Retaining ring | Stainless steel AISI 201 |
7 | Dust cover | NBR |
8 | Stem gasket | NBR |
9 | Insert | Stainless steel AISI 201 |
10 | Plug | Plastic |

Technical data of DA double-acting pneumatic actuators:
Type of pneumatic actuator | DA - double-acting |
Nominal pressure PN, bar | 12 |
Working pressure, bar | 2...8 |
Working medium | filtered compressed air |
Maximum particle diameter of the working medium, µm2 | ≤30 |
Ambient temperature, ⁰C | -20 to +80 |
Swivel angle, ° | 0 - 90 |
Swivel angle adjustment, % | ±5 |
Position indicator | open/closed |
Top connection standard | NAMUR |
Air connection standard | NAMUR |
Average life, cycles closed/open | 70 000 (for non-aggressive media and medium pressure and temperature values) |
DA pneumatic actuators double-acting rotary actuators
Dimensions and mounting dimensions of DA double-acting pneumatic actuators:
Model | A, mm | B, mm | C, mm | D, mm | E, mm | F, mm | G, mm | H, mm |
DA-052 | 30 | 41,5 | 65,5 | 72 | 92 | 65 | 30 | 80 |
DA-065 | 36 | 47 | 81 | 88 | 108 | 72 | 30 | 80 |
DA-083 | 46 | 57 | 98,5 | 108,7 | 128,7 | 92 | 30 | 80 |
DA-105 | 57,5 | 64 | 122,5 | 133 | 153 | 109,5 | 30 | 80 |
DA-130 | 67,5 | 74,5 | 145,5 | 155 | 185 | 127,5 | 30 | 130 |
DA-140 | 75 | 77 | 161 | 172 | 202 | 137,5 | 30 | 130 |
DA-160 | 87 | 87 | 184 | 197 | 227 | 159 | 30 | 130 |
DA-210 | 113 | 113 | 235,5 | 255 | 285 | 210 | 30 | 130 |
DA-270 | 147 | 147 | 299 | 326 | 356 | 273 | 30 | 130 |
DA-300 | 162 | 174 | 330 | 350 | 380 | 312 | 30 | 130 |
DA-350 | 190 | 195 | 483 | 410 | 440 | 365 | 30 | 130 |
Model | I, mm | J, mm | M, mm | N, mm | Z, mm | d, mm | K | L |
DA-052 | 36 | 50 | 11x11 | 14 | 147 | 40 | M5x8 | M6x10 |
DA-065 | 50 | 70 | 14x14 | 18 | 168 | 40 | M6x10 | M8x13 |
DA-083 | 50 | 70 | 17x17 | 21 | 204 | 40 | M6x10 | M8x13 |
DA-105 | 70 | 102 | 22x22 | 26 | 268 | 40 | M8x13 | M10x16 |
DA-130 | 70 | 102 | 22x22 | 26 | 301 | 55 | M8x13 | M10x16 |
DA-140 | 102 | 125 | 27x27 | 31 | 390 | 55 | M10x16 | M12x20 |
DA-160 | 102 | 125 | 27x27 | 31 | 458 | 55 | M10x16 | M12x20 |
DA-210 | - | 140 | 36x36 | 40 | 532 | 80 | - | M16x25 |
DA-270 | - | 165 | 46x46 | 50 | 718 | 80 | - | M20x25 |
DA-300 | - | 165 | 46x46 | 50 | 760 | 80 | - | M20x25 |
DA-350 | 165 | 254 | 46x46 | 50 | 920 | 80 | M20x25 | 8xM16x25 |
Sketch of dimensions of DA double-acting pneumatic actuators
Materials of parts for DA double-acting pneumatic actuators:
№ | Part name | Material |
1 | Indicator screw | ABS plastic |
2 | Position indicator | ABS plastic |
3 | Spring clip | stainless steel 304 |
4 | Metal washer | stainless steel 304 |
5 | Pressure washer | engineering plastic |
6 | Housing | hard anodized extruded aluminum alloy |
7 | Pressure washer | engineering plastic |
8 | Limiter | alloy steel |
9 | Shaft sealing ring upper | NBR |
10 | Upper shaft sliding ring | engineering plastic |
11 | Shaft | nickel plated alloy steel |
12 | Shaft sliding ring lower | engineering plastic |
13 | Shaft O-ring lower | NBR |
14 | Plug | NBR |
15 | Seal ring of adjusting screws | NBR |
16 | Washer of adjusting screw | stainless steel 304 |
17 | Lock nut of adjusting screw | stainless steel 304 |
18 | Adjusting screw | stainless steel 304 |
19 | Piston | die-cast aluminum alloy |
20 | Piston guide plate | engineering plastic |
21 | Piston sliding ring | engineering plastic |
22 | Piston O-ring | NBR |
23 | Spring set | spring steel |
24 | Cover O-ring | NBR |
25 | End cap | cast aluminum with polyester coating |
26 | Cover screw | stainless steel 304 |
27 | Stop screw | stainless steel 304 |
28 | Adapter | carbon steel |
Material sketch of DA double-acting pneumatic actuators
Technical parameters of pneumatic valve Elephant 4V320-10 220V
Name | Value |
---|---|
Type of Pneumatic Valve | Spool |
Pneumatic Valve Model | 4V320-10 220V |
Operating Pressure, bar | 1.5 ÷ 8 |
Supply Voltage, V | 220 V |
Actuation Frequency, cycles/sec | 5 |
