Water Butterfly Valve Elephant WBV1413E-2W-Fb-H, wafer, body - cast ir
Elephant  |  SKU : D050-62380

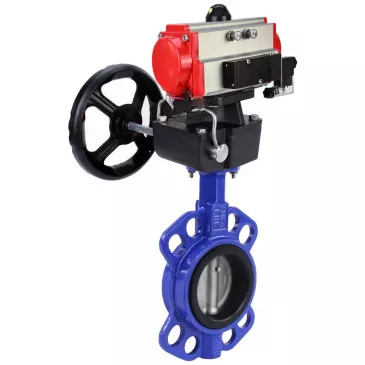

Water Butterfly Valve Elephant WBV1413E-2W-Fb-H, wafer, body - cast iron GGG50, disc - cast iron GGG40, seal - EPDM, with pneumatic drive PA-DA, with pneumatic distributor 4V320-10 220V, manual override MON

€332,72
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

Elephant WBV1413E-2W-Fb-H butterfly valves are designed for use as shut-off or regulating valves for flow control in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.

Pneumatic valve Elephant 4V320-10 220V is used to change the direction, start, stop the compressed air flow in the pneumatic system depending on the external control action.







Technical parameters of Water Butterfly Valve Elephant WBV1432E-2W-Fb-H

Parameter Value
Nominal diameter DN, mm 40 – 300
Nominal pressure PN, bar 16
Flow direction Bidirectional
Operating medium temperature, °C -20 to +120
Ambient temperature, °C -20 to +100
Shut-off tightness Class A
Working medium Cold and hot water, oil-free and grease-free air, stationary air conditioning, mildly aggressive media, other media neutral to material
Body material Cast iron GGG50
Disc material Cast iron GGG40
Pipeline connection interflange
Control type Handle
Average service life, years 5
Average cycle life (open/close cycles) 20,000 (under non-aggressive media and average pressure and temperature conditions)







Dimensions and dimensions of Butterfly valves Elephant WBV1413E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM

Diameter H, mm H1, mm L, mm Dm, mm Dk, mm D2, mm
DN40 146 74 43 73 75 50
DN50 146 74 43 73 84.5 50
DN65 156 80 46 86 104.5 65
DN80 163 100 46 103 123.5 80
DN100 180 116 52 131 139.5 100
DN125 189 123 56 155 169.5 125
DN150 206 137 56 183 196 150
DN200 232 165 60 235 247 200
DN250 275 203 68 286 304 250
DN300 314 235 78 338 358 300

Sketch of rotary disc gate valves Elephant WBV1413E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM





Table of parts and materials for butterfly disc gate valves Elephant WBV1413E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM

№ Name Material
1 Body cast iron GGG50 (analog BCh50)
2 Cuff EPDM
3 Disk cast iron GGG40 (analog of BCh40)
4 Stem stainless steel SS 416/2Cr13 (analog of steel 20X13)
5 Stud stainless steel AISI 316L (analog 03Х17Н14М3)
6 Sleeve NBR
7 Sealing ring NBR
8 Locking plate carbon steel
Sketch of parts and materials of butterfly disc gate valves Elephant WBV1413E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM



Technical data of DA double-acting pneumatic actuators:

Type of pneumatic actuator DA - double-acting
Nominal pressure PN, bar 12
Working pressure, bar 2...8
Working medium filtered compressed air
Maximum particle diameter of the working medium, µm2 ≤30
Ambient temperature, ⁰C -20 to +80
Swivel angle, ° 0 - 90
Swivel angle adjustment, % ±5
Position indicator open/closed
Top connection standard NAMUR
Air connection standard NAMUR
Average life, cycles closed/open 70 000 (for non-aggressive media and medium pressure and temperature values)


DA pneumatic actuators double-acting rotary actuators




Dimensions and mounting dimensions of DA double-acting pneumatic actuators:

Model A, mm B, mm C, mm D, mm E, mm F, mm G, mm H, mm
DA-052 30 41,5 65,5 72 92 65 30 80
DA-065 36 47 81 88 108 72 30 80
DA-083 46 57 98,5 108,7 128,7 92 30 80
DA-105 57,5 64 122,5 133 153 109,5 30 80
DA-130 67,5 74,5 145,5 155 185 127,5 30 130
DA-140 75 77 161 172 202 137,5 30 130
DA-160 87 87 184 197 227 159 30 130
DA-210 113 113 235,5 255 285 210 30 130
DA-270 147 147 299 326 356 273 30 130
DA-300 162 174 330 350 380 312 30 130
DA-350 190 195 483 410 440 365 30 130



Model I, mm J, mm M, mm N, mm Z, mm d, mm K L
DA-052 36 50 11x11 14 147 40 M5x8 M6x10
DA-065 50 70 14x14 18 168 40 M6x10 M8x13
DA-083 50 70 17x17 21 204 40 M6x10 M8x13
DA-105 70 102 22x22 26 268 40 M8x13 M10x16
DA-130 70 102 22x22 26 301 55 M8x13 M10x16
DA-140 102 125 27x27 31 390 55 M10x16 M12x20
DA-160 102 125 27x27 31 458 55 M10x16 M12x20
DA-210 - 140 36x36 40 532 80 - M16x25
DA-270 - 165 46x46 50 718 80 - M20x25
DA-300 - 165 46x46 50 760 80 - M20x25
DA-350 165 254 46x46 50 920 80 M20x25 8xM16x25

Sketch of dimensions of DA double-acting pneumatic actuators





Materials of parts for DA double-acting pneumatic actuators:

№ Part name Material
1 Indicator screw ABS plastic
2 Position indicator ABS plastic
3 Spring clip stainless steel 304
4 Metal washer stainless steel 304
5 Pressure washer engineering plastic
6 Housing hard anodized extruded aluminum alloy
7 Pressure washer engineering plastic
8 Limiter alloy steel
9 Shaft sealing ring upper NBR
10 Upper shaft sliding ring engineering plastic
11 Shaft nickel plated alloy steel
12 Shaft sliding ring lower engineering plastic
13 Shaft O-ring lower NBR
14 Plug NBR
15 Seal ring of adjusting screws NBR
16 Washer of adjusting screw stainless steel 304
17 Lock nut of adjusting screw stainless steel 304
18 Adjusting screw stainless steel 304
19 Piston die-cast aluminum alloy
20 Piston guide plate engineering plastic
21 Piston sliding ring engineering plastic
22 Piston O-ring NBR
23 Spring set spring steel
24 Cover O-ring NBR
25 End cap cast aluminum with polyester coating
26 Cover screw stainless steel 304
27 Stop screw stainless steel 304
28 Adapter carbon steel

Material sketch of DA double-acting pneumatic actuators





Technical parameters of pneumatic valve Elephant 4V320-10 220V

Name Value
Type of Pneumatic Valve Spool
Pneumatic Valve Model 4V320-10 220V
Operating Pressure, bar 1.5 ÷ 8
Supply Voltage, V 220 V
Actuation Frequency, cycles/sec 5
