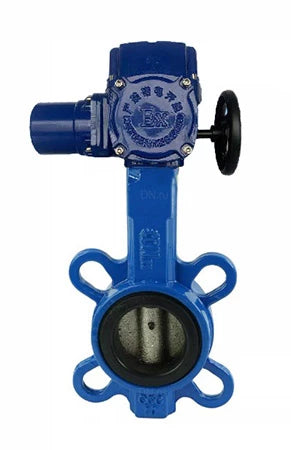

Water Butterfly Valve Elephant WBV1413E-2W-Fb-H DN40-300 16 bar, body - cast iron GGG50, disc - cast iron GGG40, seal - EPDM, with 1/4-turn electric drive QT-N-M-O2-380VAC-U1 380V
Water Butterfly Valve Elephant WBV1413E-2W-Fb-H DN40-300 16 bar, body - cast iron GGG50, disc - cast iron GGG40, seal - EPDM, with 1/4-turn electric drive QT-N-M-O2-380VAC-U1 380V - DN100 / 16 bar est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
Elephant rotary disc valves are designed for use as shut-off or control valves for flow control in heating and water supply systems, as well as in technological processes in the food, chemical, oil and gas, pulp and paper, and other industries. Rotary valves should only be installed between collar flanges.
Elephant quarter-turn electric actuators are designed for remote and local control of shut-off pipeline valves with a quarter-turn shut-off mechanism. They are used in various sectors of the national economy: in the gas, oil, metallurgical, food industries, in housing and communal services, etc.
Technical data for valves Elephant WBV1413E-2W-Fb-H DN40-300 16 bar
| Parameter | Value |
| Nominal diameter DN, mm | 40 – 300 |
| Nominal pressure, MPa (kg/cm2) | 1.6 (16) |
| Flow direction | Double-sided |
| Maximum working fluid temperature t, ⁰C | Up to +120 |
| Valve tightness | according to class A |
| Working fluid | Cold and hot water, air free of oil and grease, stationary air conditioning, mildly aggressive environments, other environments neutral to the material |
| Control type | Bare stem (without handle) / with handle / with electric drive / with gearbox |
Materials of valve parts Elephant WBV1413E-2W-Fb-H DN40-300 16 bar
| № | Name | Material |
| 1 | Housing | GGG50 cast iron |
| 2 | Cuff | EPDM |
| 3 | Disc | GGG40 cast iron |
| 4 | Rod | SS 416/2Cr13 stainless steel |
| 5 | Pin | AISI 316L stainless steel |
| 6 | Bushing | NBR |
| 7 | Sealing ring | NBR |
| 8 | Fixing plate | Carbon steel |
Overall and mounting dimensions of valves Elephant WBV1413E-2W-Fb-H DN40-300 16 bar
| DN | H, mm | H1, mm | L, mm | Dм, mm | Dk, mm | D2, mm |
| DN40 | 146 | 74 | 43 | 73 | 75 | 50 |
| DN50 | 146 | 74 | 43 | 73 | 84.5 | 50 |
| DN65 | 156 | 80 | 46 | 86 | 104.5 | 65 |
| DN80 | 163 | 100 | 46 | 103 | 123.5 | 80 |
| DN100 | 180 | 116 | 52 | 131 | 139.5 | 100 |
| DN125 | 189 | 123 | 56 | 155 | 169.5 | 125 |
| DN150 | 206 | 137 | 56 | 183 | 196 | 150 |
| DN200 | 232 | 165 | 60 | 235 | 247 | 200 |
| DN250 | 275 | 203 | 68 | 286 | 304 | 250 |
| DN300 | 314 | 235 | 78 | 338 | 358 | 300 |
Specifications of Elephant QT-W (M) 380V electric drives
| Model | Torque, Nm |
Cycle time, seconds |
Power, W |
| QT-W (M)-005 380V | 50 | 30 | 25 |
| QT-W (M)-010 380V | 100 | 30 | 30 |
| QT-W (M)-015 380V | 150 | 30 | 40 |
| QT-W (M)-020 380V | 200 | 30 | 50 |
| QT-W (M)-030 380V | 300 | 30 | 60 |
| QT-W (M)-040 380V | 400 | 30 | 90 |
| QT-W (M)-060 380V | 600 | 30 | 120 |
| QT-W (M)-120 380V | 1200 | 30 | 180 |
| QT-W (M)-180 380V | 1800 | 30 | 250 |
| QT-W (M)-300 380V | 3000 | 60 | 370 |
| QT-W (M)-500 380V | 5000 | 60 | 550 |
| Model | Current, A |
Weight, kg |
Square rod size, mm |
| QT-W (M)-005 380V | 0,35 | 7,6 | 17x17 |
| QT-W (M)-010 380V | 0,48 | 7,8 | 17x17 |
| QT-W (M)-015 380V | 0,55 | 8 | 17x17 |
| QT-W (M)-020 380V | 0,65 | 12,7 | 22x22 |
| QT-W (M)-030 380V | 0,75 | 12,8 | 22x22 |
| QT-W (M)-040 380V | 0,95 | 13 | 22x22 |
| QT-W (M)-060 380V | 1,1 | 21,2 | 27x27 |
| QT-W (M)-120 380V | 1,3 | 23,2 | 27x27 |
| QT-W (M)-180 380V | 1,5 | 23,5 | 27x27 |
| QT-W (M)-300 380V | 1,6 | 37,5 | 36x36 |
| QT-W (M)-500 380V | 1,7 | 38 | 36x36 |
