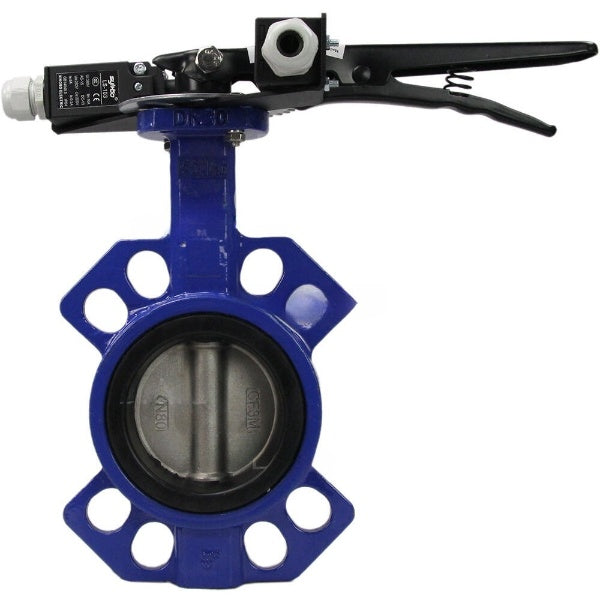

Vanne papillon d'eau Elephant WBV1413E-2W-Fb-H, matériau du corps - Fo – Valve Elephant
Elephant  |  SKU : D050-44944

Vanne papillon d'eau Elephant WBV1413E-2W-Fb-H, matériau du corps - Fonte GGG50/EN-GJS-500-7, matériau du disque - Fonte GGG40/EN-GJS-400-15, joint - EPDM, poignée, BKV LS-103

€57,61
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

The butterfly valve is designed for use as shut-off or regulating valves for flow control in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.





Technical parameters of Water Butterfly Valve Elephant WBV1432E-2W-Fb-H

Parameter Value
Nominal diameter DN, mm 40 – 300
Nominal pressure PN, bar 16
Flow direction Bidirectional
Operating medium temperature, °C -20 to +120
Ambient temperature, °C -20 to +100
Shut-off tightness Class A
Working medium Cold and hot water, oil-free and grease-free air, stationary air conditioning, mildly aggressive media, other media neutral to material
Body material Cast iron GGG50
Disc material Cast iron GGG40
Pipeline connection interflange
Control type Handle
Average service life, years 5
Average cycle life (open/close cycles) 20,000 (under non-aggressive media and average pressure and temperature conditions)




Butterfly valves WBV1413E-2W-Fb-H, body material - Cast iron GGG50/EN-GJS-500-7, disk material - Cast iron GGG40/EN-GJS-400-15, seal - EPDM, handle, LSU LS-103





Specifications of LS-103 250V 6A end sensors:

Characteristic Value
End sensor model LS-103
Rated voltage 250B
Maximum switched current 6A
Frequency 50 Hz
Contact configuration Instantaneous NC + NC/O
Ambient temperature -5℃ to +65℃
Degree of protection IP64
Enclosure material plastic
Head movement linear (plunger)
Permissible humidity 95%
Contact resistance 25 megohms (initial value)
Rated insulation resistance 100 MOhm (500V DC)
Cable gland max. Ø12 mm





Dimensions and dimensions of butterfly valves Elephant WBV1413E-2W-Fb-H, body material - Cast iron GGG50/EN-GJS-500-7, disk material - Cast iron GGG40/EN-GJS-400-15, seal - EPDM, handle, LSU LS-103:

DN A, mm B, mm C, mm ØD, mm Ød, mm G, mm CH, mm
40 105 55 33 75 10 30 9x9
50 161 80 43 84.5 10 30 9x9
65 175 89 45 104.5 10 30 9x9
80 181 95 45 123.5 10 30 9x9
100 200 114 52 139.5 10 30 11x11
125 213 127 55 169.5 10 30 14x14
150 226 139 55 196 10 30 14x14
200 260 175 60 247 12 30 17x17
250 292 203 68 304 12 40 22x22
300 337 242 78 358 12 40 22x22

Sketch Butterfly valves WBV1413E-2W-Fb-H, body material - Cast iron GGG50/EN-GJS-500-7, disk material - Cast iron GGG40/EN-GJS-400-15, seal - EPDM, handle, LSU LS-103





Overall and installation dimensions of end sensors LS-103 250V 6A:

Model A, mm B, mm C, mm D, mm E, mm
LS-103 30 30 53 30.5 24

Sketch of dimensions of LS-103 250V 6A limit sensors



Materials of parts of rotary disc valves Elephant Water Butterfly Valve Elephant WBV1432E-2W-Fb-H

№ Name Material
1 Body cast iron GGG50
2 Cuff EPDM
3 Disk cast iron GGG40
4 Stock stainless steel SS 416/2Cr13
5 Hairpin stainless steel AISI 316L
6 Sleeve NBR
7 Sealing ring NBR
8 Fixing plate carbon steel
9 Handle with lock carbon steel

Sketch of materials for rotary disc valves Elephant Water Butterfly Valve Elephant WBV1432E-2W-Fb-H

Avis (0)

Documentation
nullEnd sensor ELEPHANT LS-103 250V 6A for rotary disk gates
nullButterfly valve Elephant WBV1413E-2W-Fb-H DN40-300

Paiement et sécurité

Moyens de paiement

    Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

    Variantes disponibles

    SKU Taille de la connexionPressionPrix DisponibilitéQuantité Ajouter au panier
    D050-44944DN40 (9х9 F05)16 bars €57,61 Épuisé
    D050-44948DN10016 bars €84,73 Épuisé
    D050-44949DN12516 bars €103,83 Épuisé
    D050-44950DN15016 bars €116,99 Épuisé
    D050-44945DN5016 bars €58,68 Épuisé
    D050-44946DN6516 bars €63,57 Épuisé
    D050-44947DN8016 bars €71,45 Épuisé
