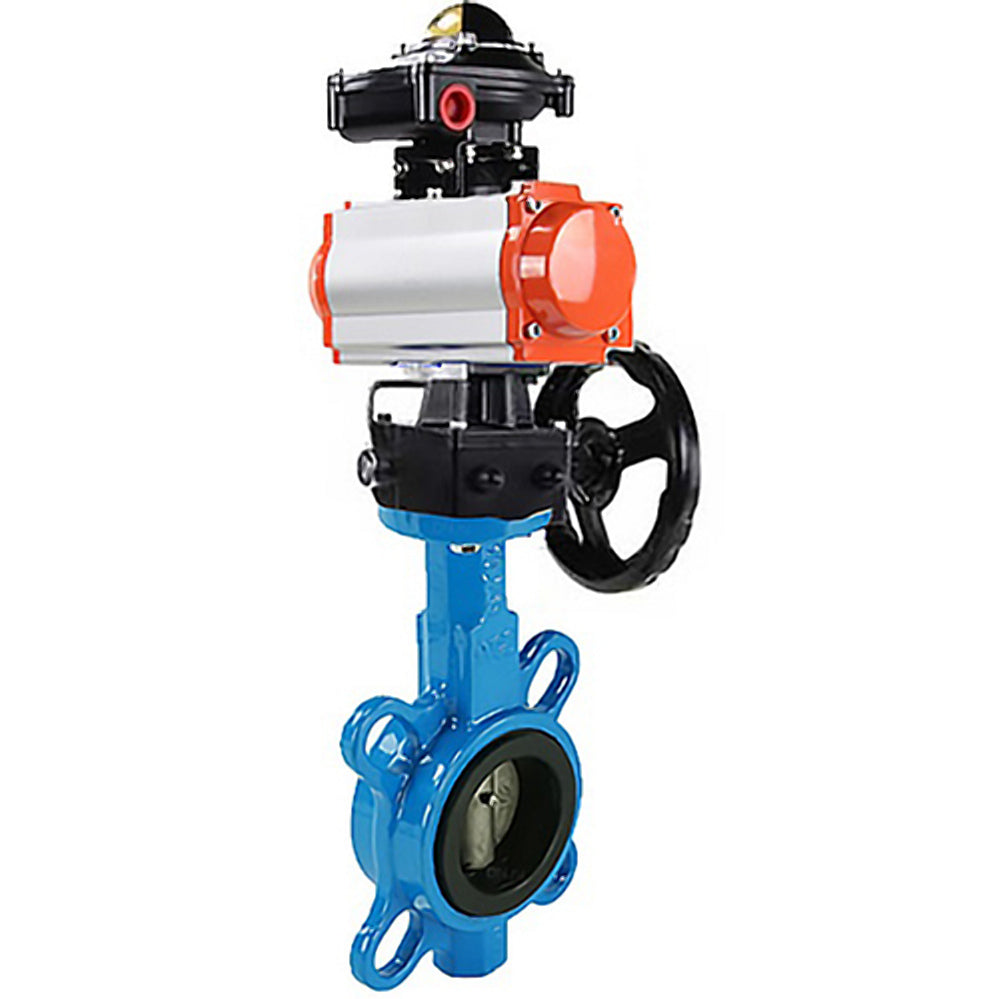

Vanne papillon d'eau Elephant WBV1332N-2W-Fb-H matériau du corps - Fonte GGG50, matériau du disque - Acier inoxydable 316L, joint - NBR avec actionneur pneumatique DA, bloc d'interrupteur de fin de course APL-210N et duplicateur manuel HDM
Vanne papillon d'eau Elephant WBV1332N-2W-Fb-H matériau du corps - Fonte GGG50, matériau du disque - Acier inoxydable 316L, joint - NBR avec actionneur pneumatique DA, bloc d'interrupteur de fin de course APL-210N et duplicateur manuel HDM - DN50 / 16 bars est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
Les vannes papillon sont conçues pour être utilisées comme vannes d'arrêt ou de régulation pour le contrôle du débit dans les systèmes d'alimentation en chaleur, les systèmes d'alimentation en eau, dans les processus technologiques des industries alimentaires, chimiques, pétrolières et gazières, des pâtes et papiers et autres.
Les actionneurs pneumatiques rotatifs à double effet et les actionneurs pneumatiques rotatifs avec ressorts de rappel sont conçus pour l'automatisation du processus de contrôle des vannes d'arrêt industrielles - vannes à guillotine, vannes à boisseau sphérique. Les actionneurs pneumatiques Elephant sont conçus pour fonctionner à l'intérieur comme à l'extérieur. Toutes les pièces internes et externes sont recouvertes d'un revêtement anticorrosion.
L'unité de fin de course est conçue pour la signalisation visuelle et électrique des positions finales de la vanne. Elle est montée sur la surface supérieure de l'actionneur pneumatique et connectée à l'arbre de l'actionneur - norme DIN. Le boîtier étanche contient généralement deux capteurs qui surveillent la position de l'arbre de l'actionneur et signalent les positions finales. L'indication visuelle de la position peut être observée sur le boîtier de l'unité, il y a un indicateur visuel 3D ROUGE-FERMÉ et VERT-OUVERT.
L'actionneur manuel à double tour à vis sans fin HDM avec réducteur permet le réglage manuel de la position souhaitée de la vanne d'arrêt d'un quart de tour, agissant comme une alternative aux actionneurs pneumatiques, électriques ou hydrauliques à quart de tour. Convient pour une installation intérieure et extérieure. La conception modulaire de la commande manuelle est destinée à fournir la solution la plus efficace et la plus efficiente pour toute la gamme d'applications de commande manuelle.
Paramètres techniques de la vanne papillon d'eau Elephant WBV1332N-2W-Fb-H matériau du corps - Fonte GGG50, matériau du disque - Acier inoxydable 316L, joint - NBR avec actionneur pneumatique DA, bloc d'interrupteur de fin de course APL-210N et duplicateur manuel HDM :
| Diamètre nominal DN, mm | 40 - 300 |
| Pression de service PN, bar | 16 |
| Température du fluide de travail t, ⁰C | de -20 à +120 |
| Support opérationnel | eau, huiles minérales, hydrocarbures, huiles, graisses |
| Sens d'écoulement | bidirectionnel |
| Type de contrôle | poignée |
| Raccordement de canalisation | entrelacée |
| Matériau du corps | fonte GGG50 |
| Durée de vie, années | 10 |
Paramètres dimensionnels de la vanne papillon à eau Elephant WBV1332N-2W-Fb-H matériau du corps - Fonte GGG50, matériau du disque - Acier inoxydable 316L, joint - NBR avec actionneur pneumatique DA, bloc d'interrupteur de fin de course APL-210N et duplicateur manuel HDM :
| DN |
Modèle actionneur électrique |
Dimensions | ||||
| E, mm | L1, mm | A, mm | C, mm | K, mm | ||
| 40 | Éléphant DA-052 | 34 | 153 | 114 | 98 | 77 |
| 50 | Éléphant DA-065 | 43 | 174 | 131 | 115 | 77 |
| 65 | Éléphant DA-065 | 46 | 174 | 140 | 115 | 77 |
| 80 | Éléphant DA-083 | 46 | 216 | 150 | 135 | 77 |
| 100 | Éléphant DA-083 | 52 | 216 | 163 | 135 | 77 |
| 125 | Éléphant DA-105 | 56 | 279 | 178 | 160 | 77 |
| 150 | Éléphant DA-105 | 56 | 279 | 191 | 160 | 77 |
| 200 | Éléphant DA-130 | 60 | 308 | 238 | 193 | 77 |
| 250 | Éléphant DA-140 | 68 | 405 | 285 | 210 | 77 |
| 300 | Éléphant DA-160 | 78 | 465 | 315 | 237 | 77 |
Matériaux de la vanne papillon à eau Elephant WBV1332N-2W-Fb-H matériau du corps - Fonte GGG50, matériau du disque - Acier inoxydable 316L, joint - NBR avec actionneur pneumatique DA, bloc d'interrupteur de fin de course APL-210N et duplicateur manuel HDM :
| N° | Nom | Matériel |
| 1 | Corps | fonte GGG50 |
| 2 | Joint de siège | NBR |
| 3 | Disque | acier inoxydable 316L |
| 4 | Tige | acier inoxydable AISI 416 |
| 5 | Épingle | acier inoxydable AISI 420 |
| 6 | Bague | PTFE |
| 7 | Joint torique | NBR |
| 8 | Plaque | acier au carbone |
Principales caractéristiques techniques des actionneurs pneumatiques :
| Conception | À double effet | |
| Pression nominale PN, bar | 12 | |
| Pression de service, bar | 2…8 | |
| Support opérationnel | Air comprimé filtré ou gaz non agressifs, huiles | |
| Diamètre maximal des particules | moins de 30 µm2 | |
| Température de fonctionnement t, ⁰C | • de -20 à +80 • de -40 à +80 (version basse température) • de -20 à +160 (dans l'air sec) |
|
| Plage de réglage | ± 5° pour rotation à 0° et 90° | |
| Duplication manuelle | Oui | |
| Indicateur de position | ouvert/fermé | |
| Environnement d'exploitation | à l'intérieur et à l'extérieur. (Toutes les pièces internes et externes ont un revêtement anti-corrosion) | |
Matériaux des composants de l'actionneur pneumatique Elephant DA :
| N° | Nom | Quantité | Matériel | Revêtement |
| 1 | Corps | 1 | aluminium extrudé | anodisé dur |
| 2 | Capuchons latéraux | 2 | fonte d'aluminium | |
| 3 | Engrenage | 1 | acier inoxydable | nickelé |
| 4 | Piston | 2 | acier/aluminium | oxydation/zingage galvanisé |
| 5 | Bouchons | 8 | acier inoxydable | |
| 6 | Segment de piston | 2 | NBR | |
| 7 | Ressorts | 0-12 | acier à ressort | revêtement époxy |
| 8 | Palier de piston | 2 | plastique technique | |
| 9 | Segment de piston | 2 | NBR | |
| 10 | Prise | 2 | NBR | |
| 11 | Bague de poussée | 2 | plastique technique | |
| 12 | Anneau | 1 | plastique technique | |
| 13 | Rondelle | 1 | acier inoxydable | |
| 14 | Pince à ressort | 2 | acier inoxydable | |
| 15 | Indicateur | 1 | plastique | |
| 16 | Corps de l'indicateur | 1 | plastique | |
| 17 | Palier | 1 | plastique technique | |
| 18 | Came | 1 | acier | oxydation/galvanisation galvanisée |
| 19 | Palier | 1 | NBR | |
| 20 | Palier | 1 | plastique technique | |
| 21 | Palier | 1 | plastique technique | |
| 22 | Joint torique | 2 | NBR | |
| 23 | Joint torique | 2 | NBR | |
| 24 | Palier | 2 | acier inoxydable | |
| 25 | Écrou de réglage | 2 | acier inoxydable | |
| 26 | Vis de réglage | 2 | acier inoxydable | |
| 27 | Bague | 2 | aluminium |
Principales caractéristiques techniques de l'unité de fin de course Elephant APL-210N :
| Valeur | Exécution | Option |
| Protection | IP65 toutes saisons | IP67 |
| Température ambiante | De -40°C à +80°C | De -50°C à +80°C |
| Filetage des presse-étoupes | 2 x NPT1/2" | PF1/2′′, P1/2′′M20x15, PG13.5 |
| Bornier | 8 cellules 0,08-2,6 mm² | |
| Tension | 12V, 24V, 38V, 48V, 110V, 220V, 250V | |
| Position de l'indicateur | FERMÉ : rouge OUVERT : vert | FERMÉ : rouge OUVERT : jaune |
| Capteur | 2 micro-interrupteurs électromécaniques SPDT OMRON V151-1C25 | 2 capteurs inductifs NPN, 2 détecteurs de proximité NAMUR |
| Revêtement extérieur | Revêtement en polyester (noir) | couleurs rouge, vert, jaune, bleu |
| Arbre | Tige standard (17 mm) | Tige longue |
Matériaux de l'unité d'interrupteur de fin de course Elephant-APL-210N :
| N° | Nom | Matériel |
| 1 | Corps | Fonte d'aluminium |
| 2 | Bouchon indicateur | Plastique polyester |
| 3 | Indicateur 3D | Plastique ABC |
| 4 | Came | Plastique polyester |
| 5 | Printemps | Acier inoxydable |
| 6 | Vis | Acier inoxydable |
| 7 | Joints toriques | NBR |
| 8 | Bague | Bronze |
| 9 | Borne de mise à la terre | Acier inoxydable |
| 10 | Arbre | Acier inoxydable |
Principales caractéristiques techniques du doubleur manuel Elephant :
| Mode de fonctionnement | Répétitif-à court terme, réversible |
| Température de fonctionnement t, ⁰C | de -20 à +80 de -40 à +80 (version basse température) de -20 à +160 (en air sec) |
| Support opérationnel | Air comprimé filtré ou gaz non agressifs, huiles |
| Degré de protection | IP67 |
| Type de connexion | ISO 5211 |
| Application | approvisionnement en eau, chauffage, lutte contre les incendies, centrales de chauffage |
| Montage | horizontal/vertical |
| Accident vasculaire cérébral | limite mécanique 0-90° |
| Environnement d'exploitation | à l'intérieur et à l'extérieur |
| Emplacement d'installation | entre l'actionneur pneumatique et le robinet à boisseau sphérique ou le robinet-vanne |
| Angle de rotation de l'arbre | 90° ± 5° |
Matériaux du doubleur manuel Elephant-HDM :
| N° | Nom | Matériel |
| 1 | Tige pour montage d'actionneur pneumatique | Acier |
| 2 | Joint torique | EPDM |
| 3 | Ressort de verrouillage | Acier à ressort |
| 4 | Couvercle d'extrémité supérieur | Alliage d'aluminium |
| 5 | Vis | Acier 304 |
| 6 | Support de verrouillage (lien principal) | Acier 304 |
| 7 | Corps | Alliage d'aluminium |
| 8 | Joint torique | EPDM |
| 9 | Boîte de vitesse | Fonte |
| 10 | Couplage de transition | Fonte |
| 11 | Tige de vitesse | Fonte |
Avis (0)
Avis (0)
Documentation
Documentation
