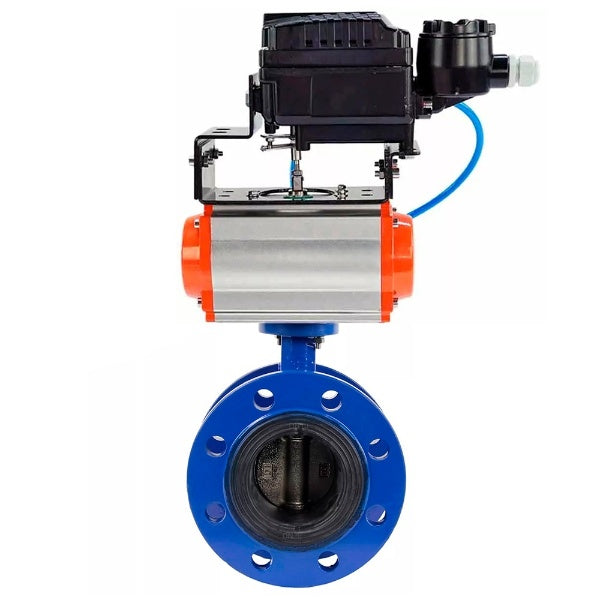

Vanne papillon d'eau Elephant WBV1331E-2W-FH, matériau du corps - Font – Valve Elephant
Elephant  |  SKU : D050-45027

Vanne papillon d'eau Elephant WBV1331E-2W-FH, matériau du corps - Fonte GGG40/EN-GJS-400-15, matériau du disque - Acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique PA-SA avec ressorts de rappel, positionneur YT-1000RSN sans rétroaction

€817,99
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

The WBV1331E-2W-F butterfly valve is designed for use as shut-off or regulating valves for controlling flows in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries. The valves are opened and closed by turning the disk by 90°. Opening is performed by turning the handle counterclockwise, closing - clockwise.

PA-DA-XXX double-acting pneumatic rotary actuators and PA-SA-XXX pneumatic rotary actuators with return spring are designed for automation of industrial valve control process with maximum torque up to 2128 Nm.

The electropneumatic rotary positioner is used for controlling pneumatic rotary actuators by means of an electric controller or control system with analog DC output signal range from 4 to 20 mA.

Operating principle: The positioner functions based on the balancing of forces. The positioner uses a nozzle-flap type device and a feedback servomechanism (spring and lever system) to balance the control and feedback forces when the pneumatic actuator (valve) reaches the position corresponding to the control signal.





Technical parameters of Water Butterfly Valve Elephant WBV1331E-2W-F-H, body material - Cast iron GGG40/EN-GJS-400-15, disk material - Stainless steel AISI 304, seal - EPDM, pneumatic actuator PA-SA with return springs, positioner YT-1000RSN without feedback:

Characteristic meaning
Gate type rotary disk
Diameter 50-300 mm
Nominal pressure 16 bar
Working medium temperature -25 to +130°C
Application water supply, industry, heating systems
Connection type flanged
Control type pneumatic actuator
Sealing class A
Manufacturer's country China
Service life 10 years
Warranty 12 months.

Butterfly valves WBV1331E-2W-F-H, body material - Cast iron GGG40/EN-GJS-400-15, disk material - Stainless steel AISI 304, seal - EPDM, pneumatic actuator PA-SA with return springs, positioner YT-1000RSN without feedback





Dimensions and dimensions of butterfly valves Elephant WBV1331E-2W-F-H, body material - Cast iron GGG40/EN-GJS-400-15, disk material - Stainless steel AISI 304, seal - EPDM, pneumatic actuator PA-SA with return springs, positioner YT-1000RSN without feedback:

Diameter L, mm D, mm D1, mm D2, mm n-d, mm
DN50 108 165 125 99 4-18
DN65 112 185 145 118 4-18
DN80 114 200 160 132 8-18
DN100 127 220 180 156 8-18
DN125 140 250 210 184 8-18
DN150 140 285 240 211 8-22
DN200 152 340 295 266 12-22
DN250 165 405 355 319 12-26
DN300 178 460 410 370 12-26

Sketch Butterfly valves WBV1331E-2W-F-H, body material - Cast iron GGG40/EN-GJS-400-15, disk material - Stainless steel AISI 304, seal - EPDM, pneumatic actuator PA-SA with return springs, positioner YT-1000RSN without feedback





Materials of butterfly valves Elephant WBV1331E-2W-F-H, body material - Cast iron GGG40/EN-GJS-400-15, disk material - Stainless steel AISI 304, seal - EPDM, pneumatic actuator PA-SA with return springs, positioner YT-1000RSN without feedback:

№ Part name Material
1 Body cast iron GGG40
2 Disk stainless steel 304
3 Seat seal EPDM
4 Stem stainless steel SS 420
5 Handle GGG40 cast iron

Sketch of parts and materials Butterfly valves WBV1331E-2W-F-H, body material - Cast iron GGG40/EN-GJS-400-15, disk material - Stainless steel AISI 304, seal - EPDM, pneumatic actuator PA-SA with return springs, positioner YT-1000RSN without feedback





Technical data of PA-SA pneumatic actuators

Design with return springs
Nominal pressure PN, bar 12
Working pressure, bar 2...8
Working medium Filtered compressed air or non-aggressive gases, oils
Maximum particle diameter less than 30 µm2
Operating temperature t, ⁰C - 20 to +80 - 40 to +80 (low temperature version) - 20 to +160 (in dry air)
Adjustment range ± 5 ° for rotation at 0 ° and 90 °
Manual override is
Position indicator open/closed
Operating environment indoors and outdoors. (All internal and external parts are anti-corrosion coated)





Materials of PA-SA pneumatic actuator parts:

№ Name Material
1 Enclosure extruded aluminum
2 Side plugs cast aluminum
3 Gear stainless steel
4 Piston steel/aluminum
5 Plugs stainless steel
6 Piston ring NBR
7 Springs spring steel
8 Piston bearing engineering plastic
9 Piston ring NBR
10 Plug NBR
11 Thrust ring engineering plastic
12 Ring engineering plastic
13 Washer stainless steel
14 Spring clip stainless steel
15 Indicator plastic
16 Indicator housing plastic
17 Bearing engineering plastic
18 Cam steel
19 Bearing NBR
20 Bearing engineering plastic
21 Bearing engineering plastic
22 Sealing ring NBR
23 Sealing ring NBR
24 Bearing stainless steel
25 Adjustment nut stainless steel
26 Adjustment screw stainless steel
27 Sleeve aluminum

Material sketch of PA-SA pneumatic actuator





Technical parameters of electropneumatic rotary positioners:

Name Value
Control input signal, mA 4 ~ 20
Internal resistance, Ohm 250(±15)
Input pressure, bar 1,4~7
Lever travel angle 0~90°
Compressed air connection thread 1/4″
Pressure gauge connection thread 1/8″
Cable gland G1/2″
Protection type IP66
Compressed air flow rate, l/min 3
Output air flow rate, l/min 80
Housing material aluminum casting

Electropneumatic rotary positioners





Dimensions and dimensions of electropneumatic rotary positioners:

Positioner model YT-1000RSN
A, mm 224.3
B, mm 166.5
C, mm 117.5
D, mm 132.3
E, mm 6
F, mm 122
G, mm 45
H, mm 45
I, mm 23
J, mm 27
K, mm 32.5
L, mm 35.5
M, mm 91.8
N, mm 37.2
O, mm 43.5
P, mm 26.5
Q, mm 33
R, mm 80.25
S, mm 62.5
T, mm 8
U1, mm 70
U2, mm 93
V1, mm 40
V2, mm 63
W, mm 26
X, mm 32
Y, mm 9
Z, mm 24

Sketch of dimensions and dimensions of electropneumatic rotary positioners
