Vanne papillon d'eau Elephant WBV1331E-2W-FH, matériau du corps - Font – Valve Elephant
Elephant  |  SKU : D050-44883

Vanne papillon d'eau Elephant WBV1331E-2W-FH, matériau du corps - Fonte GGG40/EN-GJS-400-15, matériau du disque - Acier inoxydable AISI 304, joint - EPDM, poignée, BKV LS-103

€233,60
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

The Elephant WBV1331E-2W-F butterfly valve is designed for use as a shut-off or control valve to control flows in heat supply systems, water supply, in technological processes in the food, chemical, oil and gas, pulp and paper and other industries. The valves open and close by turning the disk by 90°. Opening is done by turning the handle counterclockwise, closing - clockwise. The Elephant RDN reducer allows you to manually set the required positioning of the shut-off element by a quarter turn, acting as an alternative to pneumatic, electric or hydraulic quarter-turn actuators.

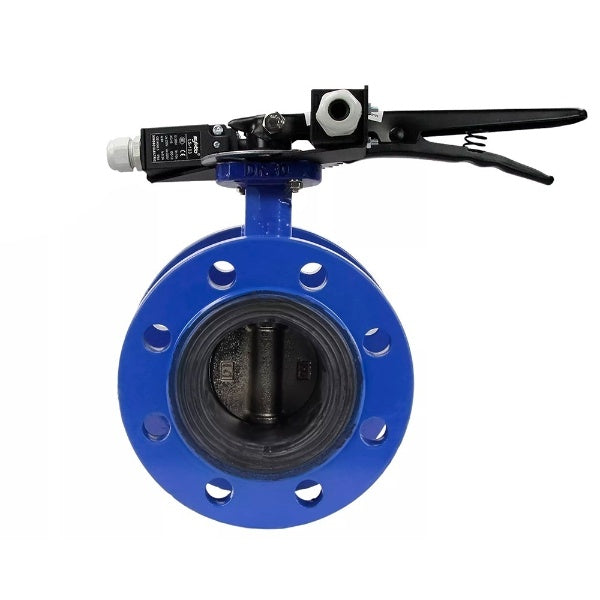

Butterfly valves Elephant WBV1331E-2W-F DN50-200 PN16 flanged, body - cast iron GGG40, disk - stainless steel 304, seal - EPDM, with handle, two limit switches LS-103 250V and bracket for mounting limit switches





Technical characteristics of Elephant WBV1331E-2W-F butterfly valves DN50-200 PN16 body - cast iron GGG40, disc - stainless steel 304, EPDM:

Characteristic Meaning
Shutter type rotary disc
Diameter 50-200 mm
Nominal pressure 16 bar
Working environment temperature from -25 to +130°C
Application water supply, industry, heating systems
Connection type flanged
Control type Manual (handle, gearbox)
Sealing class A
Service life 10 years
Guarantee 12 months





Limit switches Elephant LS-103 250V 6A




Technical characteristics of limit switches Elephant LS-103 250V 6A:

Characteristic Meaning
Limit switch model LS-103
Nominal voltage 250V
Maximum switching current 6A
Frequency 50 Hz
Contact configuration N/Z + N/O instant action
Ambient temperature from -5℃ to +65℃
Degree of protection IP64
Body material plastic
Head movement linear (plunger)
Permissible humidity 95%
Contact resistance 25 Mohm (initial value)
Nominal insulation resistance 100 Mohm (500 VDC)
Cable entry max Ø12 mm





Sketch of dimensions of butterfly valves Elephant WBV1331E-2W-F DN50-200 PN16 body - cast iron GGG40, disk - stainless steel 304, EPDM




Overall and installation dimensions of butterfly valves Elephant WBV1331E-2W-F DN50-200 PN16 body - cast iron GGG40, disc - stainless steel 304, EPDM:

Diameter L, mm D, mm D1, mm D2, mm nd, mm
DN50 108 165 125 99 4-18
DN65 112 185 145 118 4-18
DN80 114 200 160 132 8-18
DN100 127 220 180 156 8-18
DN125 140 250 210 184 8-18
DN150 140 285 240 211 8-22
DN200 152 340 295 266 12-22
DN250 165 405 355 319 12-26
DN300 178 460 410 370 12-26





Sketch of dimensions of limit switches Elephant LS-103 250V 6A




Overall and installation dimensions of limit switches Elephant LS-103 250V 6A:

Model A, mm B, mm C, mm D, mm E, mm
LS-103 30 30 53 30.5 24





Sketch of materials of butterfly valves Elephant WBV1331E-2W-F DN50-200 PN16 body - cast iron GGG40, disk - stainless steel 304, EPDM



Materials of parts of butterfly valves Elephant WBV1331E-2W-F DN50-200 PN16 body - cast iron GGG40, disc - stainless steel 304, EPDM:

No. Part name Material
1 Frame cast iron GGG40
2 Disk stainless steel 304
3 Saddle seal EPDM
4 Stock Stainless steel SS 420
5 Lever cast iron GGG40

Avis (0)

Documentation
nullEnd sensor ELEPHANT LS-103 250V 6A for rotary disk gates
nullButterfly valve Elephant WBV1331E-2W-F-H DN50-200 PN16 cast iron flanged with handle

Paiement et sécurité

Moyens de paiement

    Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

    Variantes disponibles

    SKU Taille de la connexionPressionPrix DisponibilitéQuantité Ajouter au panier
    D050-44883DN10016 bars €233,60 Épuisé
    D050-44884DN12516 bars €288,58 Épuisé
    D050-44885DN15016 bars €343,29 Épuisé
    D050-44880DN5016 bars €154,38 Épuisé
    D050-44881DN6516 bars €177,83 Épuisé
    D050-44882DN8016 bars €195,45 Épuisé
