Elephant  |  SKU : D160-37448

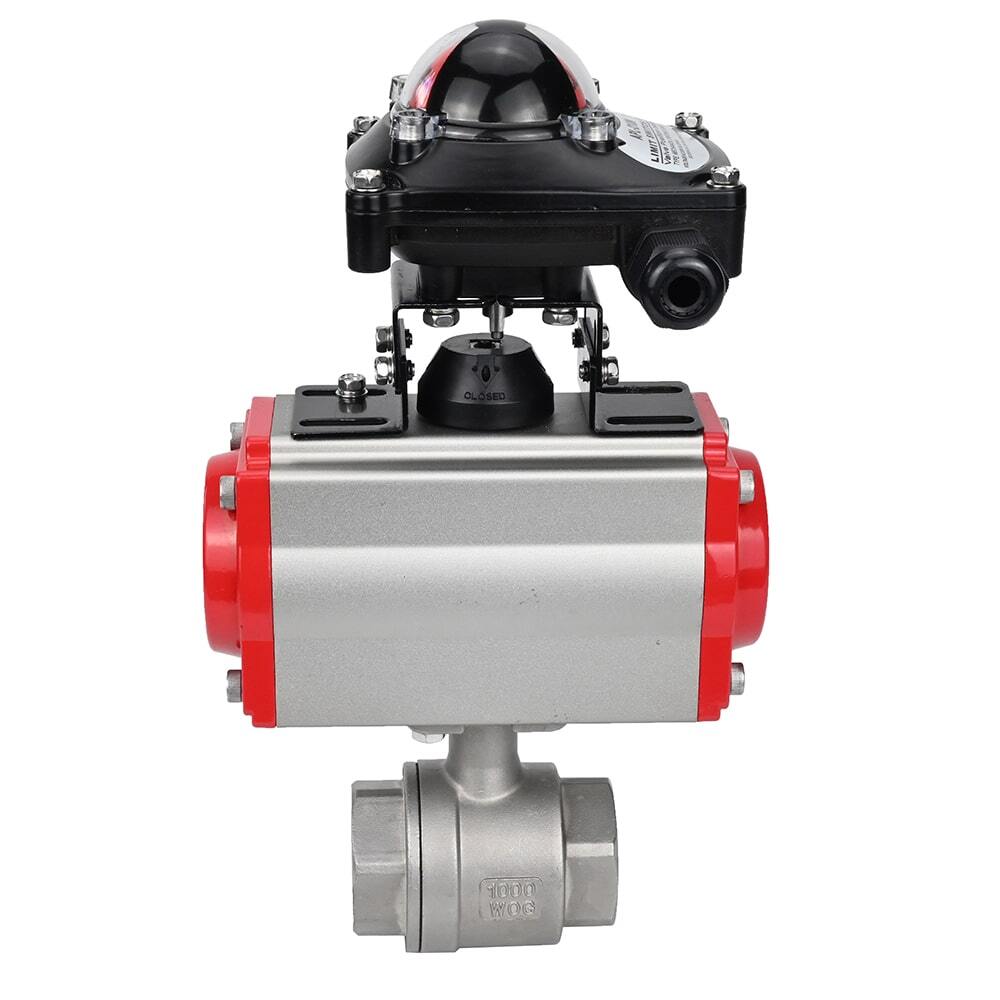

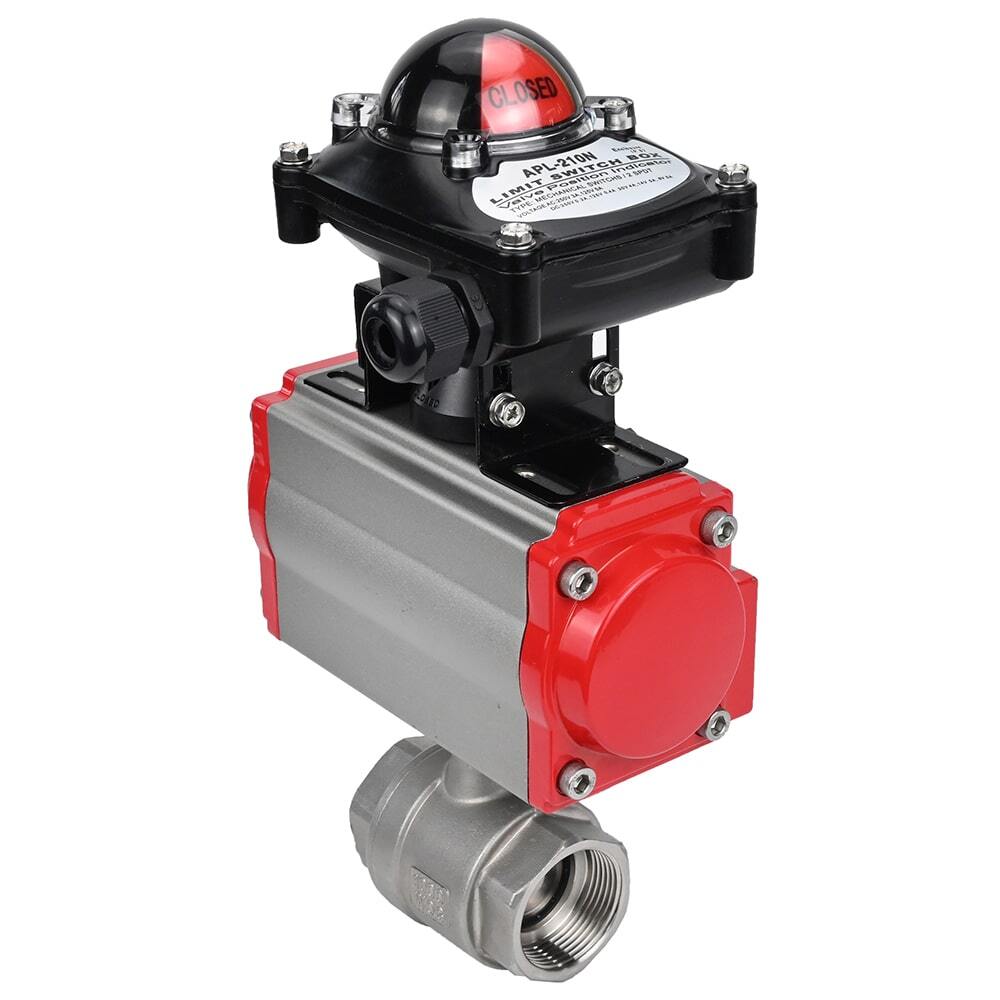

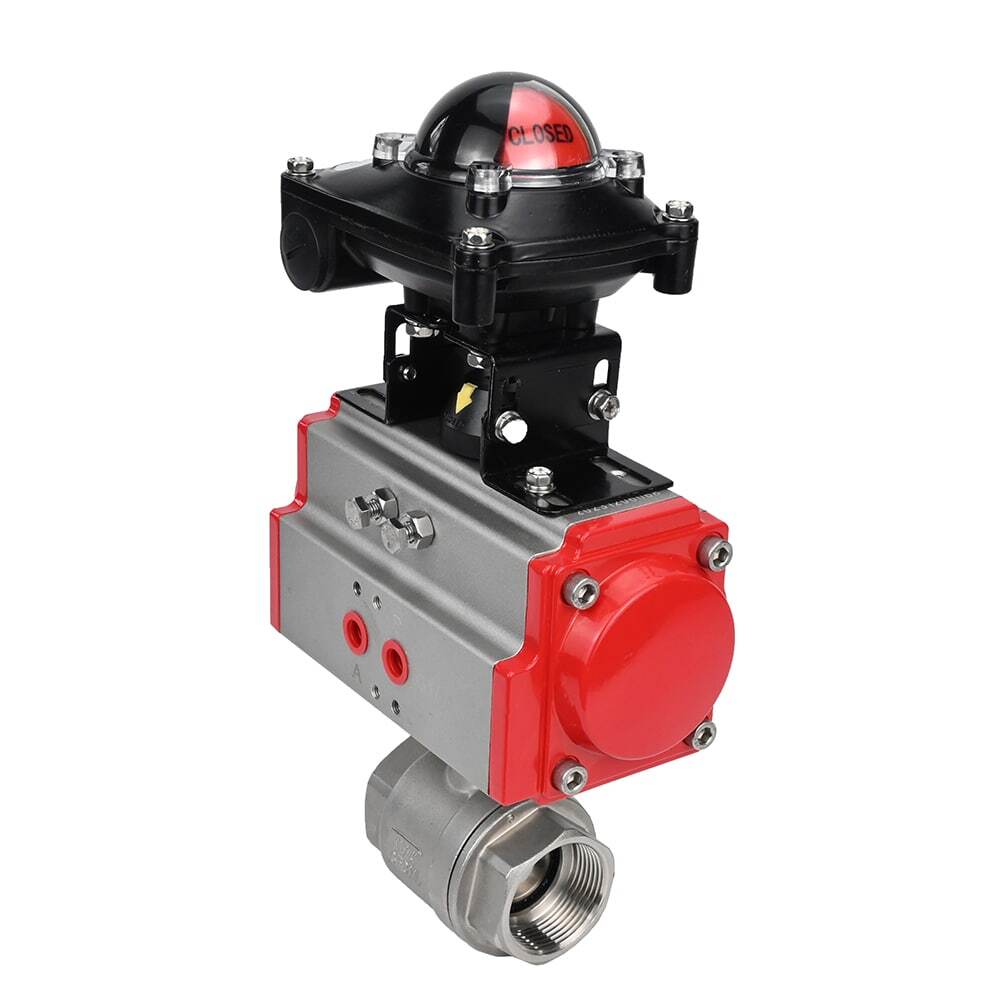

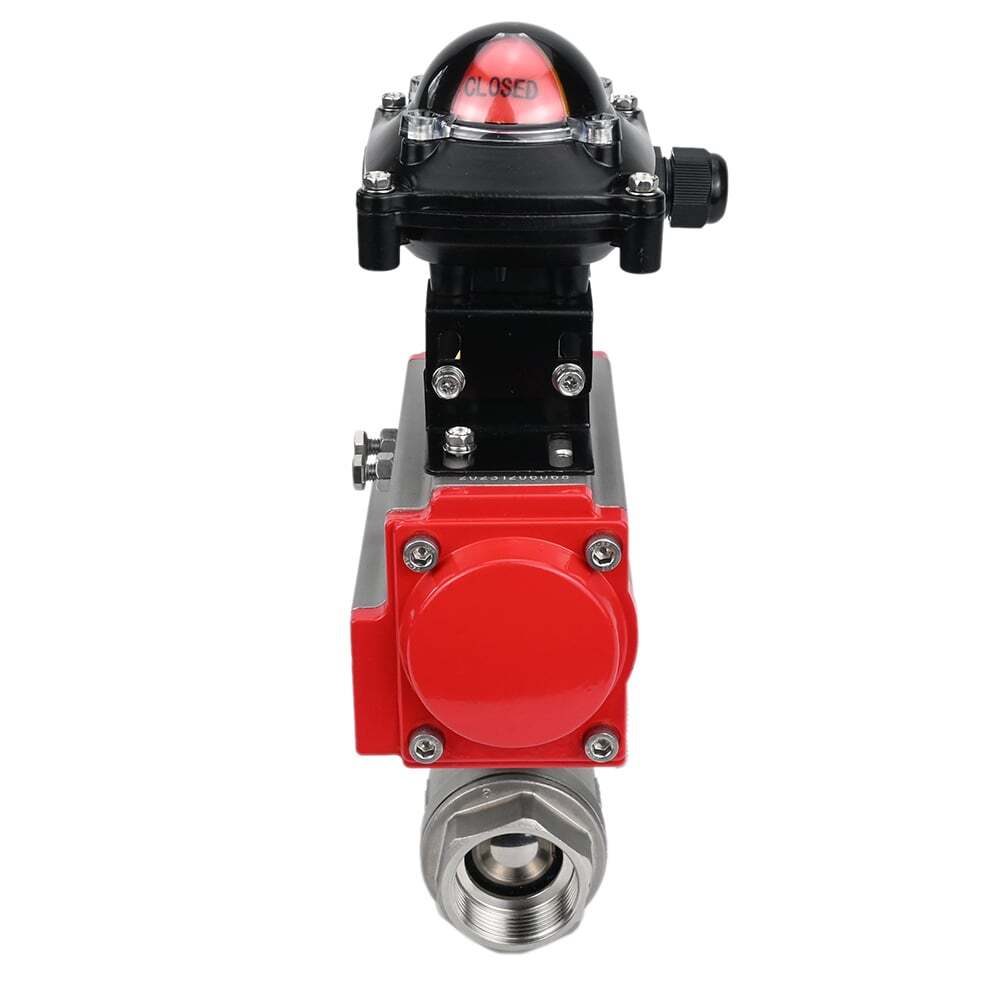

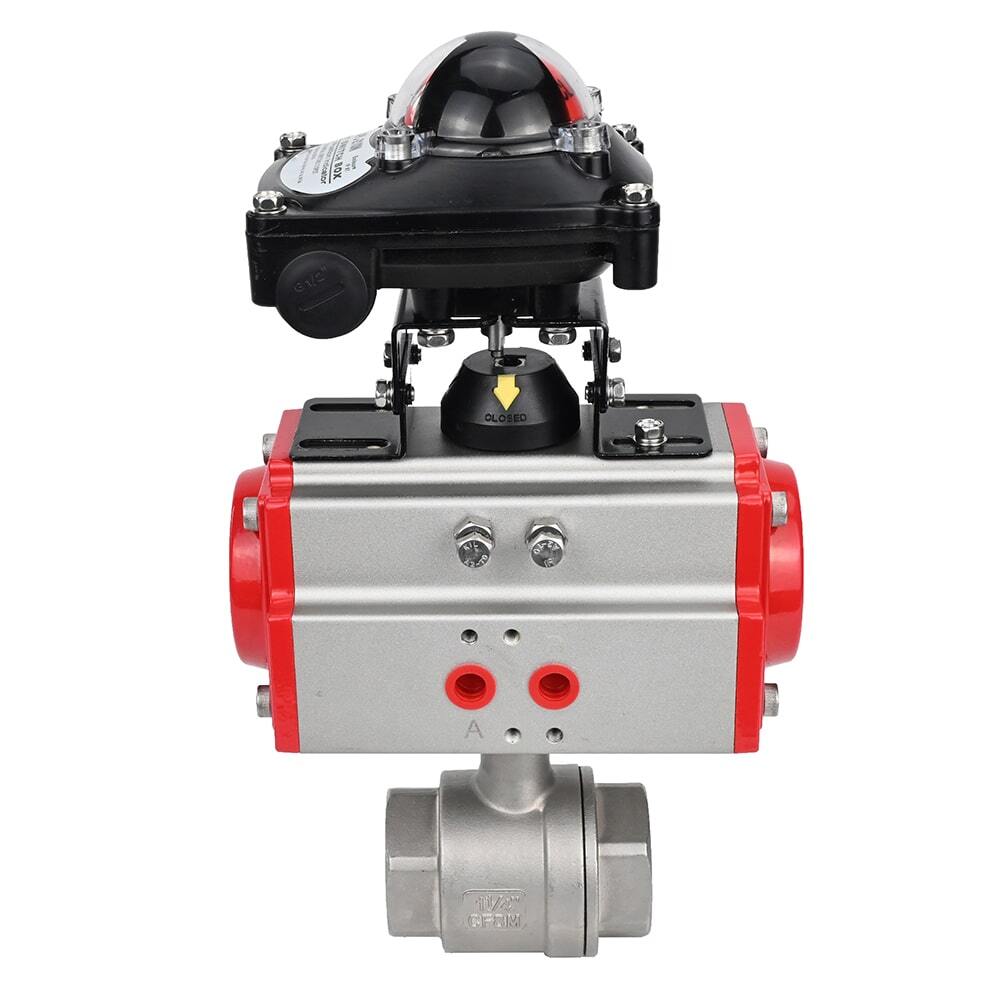

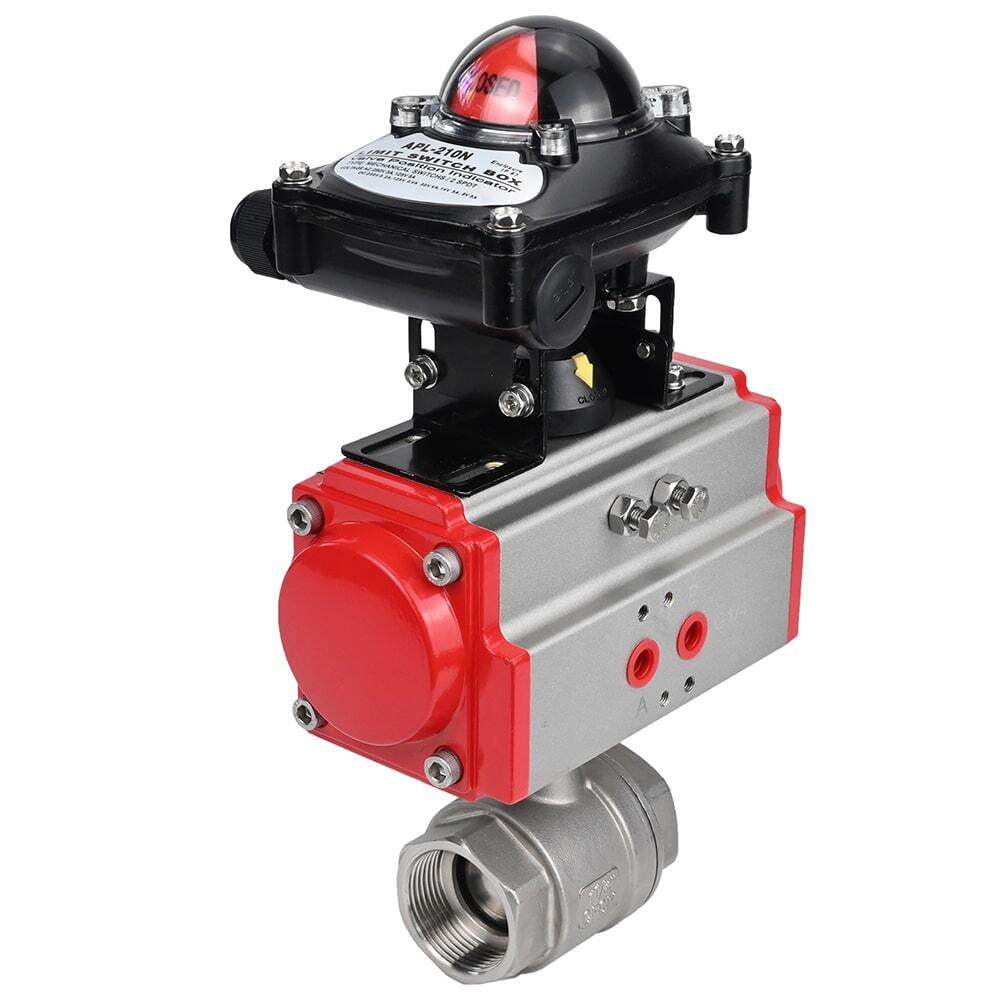

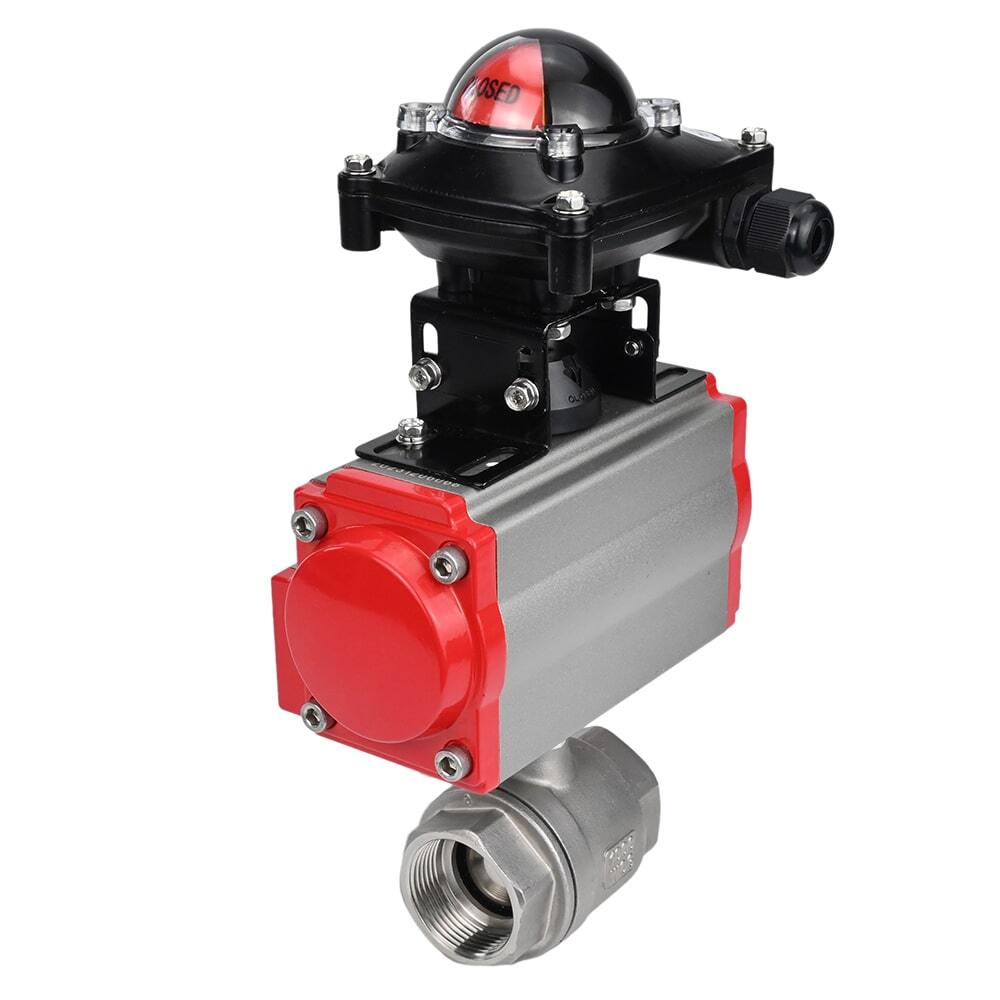

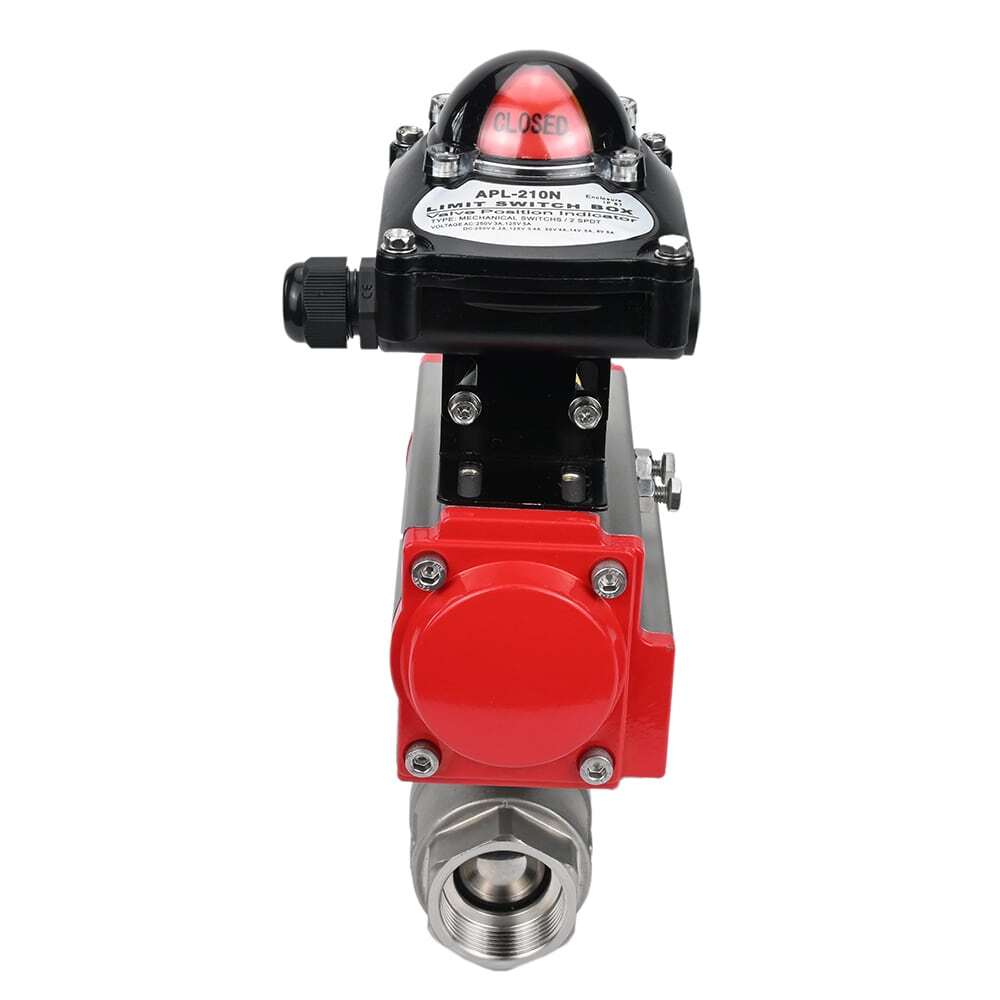

Robinet à boisseau sphérique en acier inoxydable Elephant BVMP.316.230-ISO 914 PSI, fileté, passage intégral, matériau du corps - acier inoxydable AISI 316, avec actionneur pneumatique à double effet Elephant DA, bloc de fin de course APL-410N EX

€185,62
Taxes incluses Frais de livraison calculés lors du paiement.

Robinet à boisseau sphérique en acier inoxydable Elephant BVMP.316.230-ISO 914 PSI, fileté, passage intégral, matériau du corps - acier inoxydable AISI 316, avec actionneur pneumatique à double effet Elephant DA, bloc de fin de course APL-410N EX - DN10 / 63 bar est en rupture de stock et sera expédié dès qu’il sera de retour en stock.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

La vanne à boisseau sphérique en acier inoxydable est utilisée comme vanne d'arrêt dans les systèmes d'alimentation en chaleur et en eau, les systèmes à vapeur, à carburant et pneumatiques avec air comprimé et gaz neutres. L'installation de vannes de cette série est possible dans les systèmes transportant des fluides liquides et gazeux (eau, huile, huiles, vapeur, air, alcools, glycol, etc.) qui ne sont pas agressifs pour les matériaux de la vanne.


Caractéristiques techniques des robinets à boisseau sphérique Elephant BV3232P(2pc)-FP-T-ISO-H PA-DA APL-410N Ex

Diamètre nominal DN, mm 15 – 100
Pression nominale PN, bar 63/40
Température ambiante maximale t, ⁰C Jusqu'à +230
Étanchéité dans l'obturateur selon la classe A GOST 9544-2015
Environnement de travail Eau, vapeur, produits pétroliers et autres milieux liquides ou gazeux neutres pour les matériaux utilisés
Raccordement au pipeline fileté
Type de contrôle manuel (poignée à levier)
Passage du ballon alésage intégral
Filetage intérieur BSP, GOST 6357-81

Croquis du matériau du robinet à boisseau sphérique DN.ru BV3232P(2pc)-FP-T-ISO-H PA-DA APL-410N ExN

Matériaux des pièces pour vanne à boisseau sphérique Elephant BV3232P(2pc)-FP-T-ISO-H PA-DA APL-410N Ex

Numéro d'article Nom de la pièce Matériel
1.6 Cadre acier inoxydable SS316
2.4 Joint à bille PTFE
3 Balle acier inoxydable SS316
5 Bague d'étanchéité PTFE
7 Action acier inoxydable SS316
8 Joint de tige VITON

Données techniques des actionneurs pneumatiques

Conception Avec ressorts de rappel
Pression nominale PN, bar 12
Pression de service, bar 2…8
Environnement de travail Air comprimé filtré ou gaz non agressifs, huiles
Diamètre maximal des particules moins de 30 µm2
Température de fonctionnement t, ⁰C • de –20 à +80 • de –40 à +80 (version basse température) • de –20 à +160 (avec air sec)
Plage de réglage ±5° pour rotation à 0° et 90°
Duplication manuelle Il y a
Indicateur de position ouvert/fermé
Environnement d'exploitation à l'intérieur et à l'extérieur. (Toutes les pièces internes et externes ont un revêtement anti-corrosion)

Données techniques des actionneurs pneumatiques

Matériaux des pièces de l'actionneur pneumatique

Non. Nom Matériel
1 Cadre aluminium extrudé
2 Bouchons latéraux fonte d'aluminium
3 Engrenage acier inoxydable
4 Piston acier/aluminium
5 Bouchons acier inoxydable
6 Segment de piston NBR
7 Ressorts acier à ressort
8 Palier de piston plastique technique
9 Segment de piston NBR
10 Prise NBR
11 Bague de poussée plastique technique
12 Anneau plastique technique
13 Rondelle acier inoxydable
14 Pince à ressort acier inoxydable
15 Indicateur plastique
16 Boîtier d'indicateur plastique
17 Palier plastique technique
18 Came acier
19 Palier NBR
20 Palier plastique technique
21 Palier plastique technique
22 Bague d'étanchéité NBR
23 Bague d'étanchéité NBR
24 Palier acier inoxydable
25 Écrou de réglage acier inoxydable
26 Vis de réglage acier inoxydable
27 Manche aluminium


Caractéristiques techniques de l'unité de fin de course APL-410N EX

Cadre Résistant aux intempéries IP65 antidéflagrant Exd IIB T6
Entrées de câbles 2 x NPT1/2”
Borniers 8 points (0,05 – 2,5) mm2
Indicateur de position 0 - 90° (rotation libre 90°) FERMÉ - rouge ; OUVERT - jaune
Interrupteurs/capteurs deux interrupteurs mécaniques deux capteurs de proximité
Tension nominale, V 250
Température ambiante admissible, °C de -25 à +80
Durée de vie, années 10



      Matériaux de l'unité d'interrupteur de fin de course APL-410N EX :

        Nom Matériels
        Couvercle et corps du boîtier moulage sous pression en aluminium
        Arbre acier inoxydable
        Couvercle de clignotant polycarbonate
        Came polycarbonate
        Printemps acier inoxydable
        Boulons du couvercle du boîtier acier inoxydable
        Bague d'étanchéité NBR
        Manche bronze
        Bague d'étanchéité (arbre) acier inoxydable
        Borne de terre acier inoxydable
        Indicateur Plastique ABS / polycarbonate
        support acier inoxydable

        Spécifications
        • Matériau du joint à bille
          PTFE

        Avis (0)

        Documentation
        nullLimit switch ELEPHANT APL-410N EX explosion-proof
        nullData sheet for limit switch unit Elephant APL-410N EX
        nullBall valve ELEPHANT BV3232P 2pc -FP-F-ISO-H
        nullBall valve ELEPHANT BV3232P 2pc -FP-F-ISO-R

        Paiement et sécurité

        Moyens de paiement

          Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

          Variantes disponibles

          SKUTaille de la connexionPressionPrice AvailabilityQuantity Add to cart
          D160-37448DN1063 bar €185,62 0 in stock
          D160-37447DN1563 bar €181,77 Out of stock
          D160-37446DN2063 bar €189,78 Out of stock
          D160-37445DN2563 bar €196,63 Out of stock
          D160-37442DN5063 bar €297,13 Out of stock
          D160-20070DN8063 bar €520,57 Out of stock
          D160-20071DN10063 bar €728,56 Out of stock
          D160-37443DN4063 bar €266,55 Out of stock
          D160-37441DN6563 bar €396,58 Out of stock
          D160-37444DN3263 bar €208,69 Out of stock
