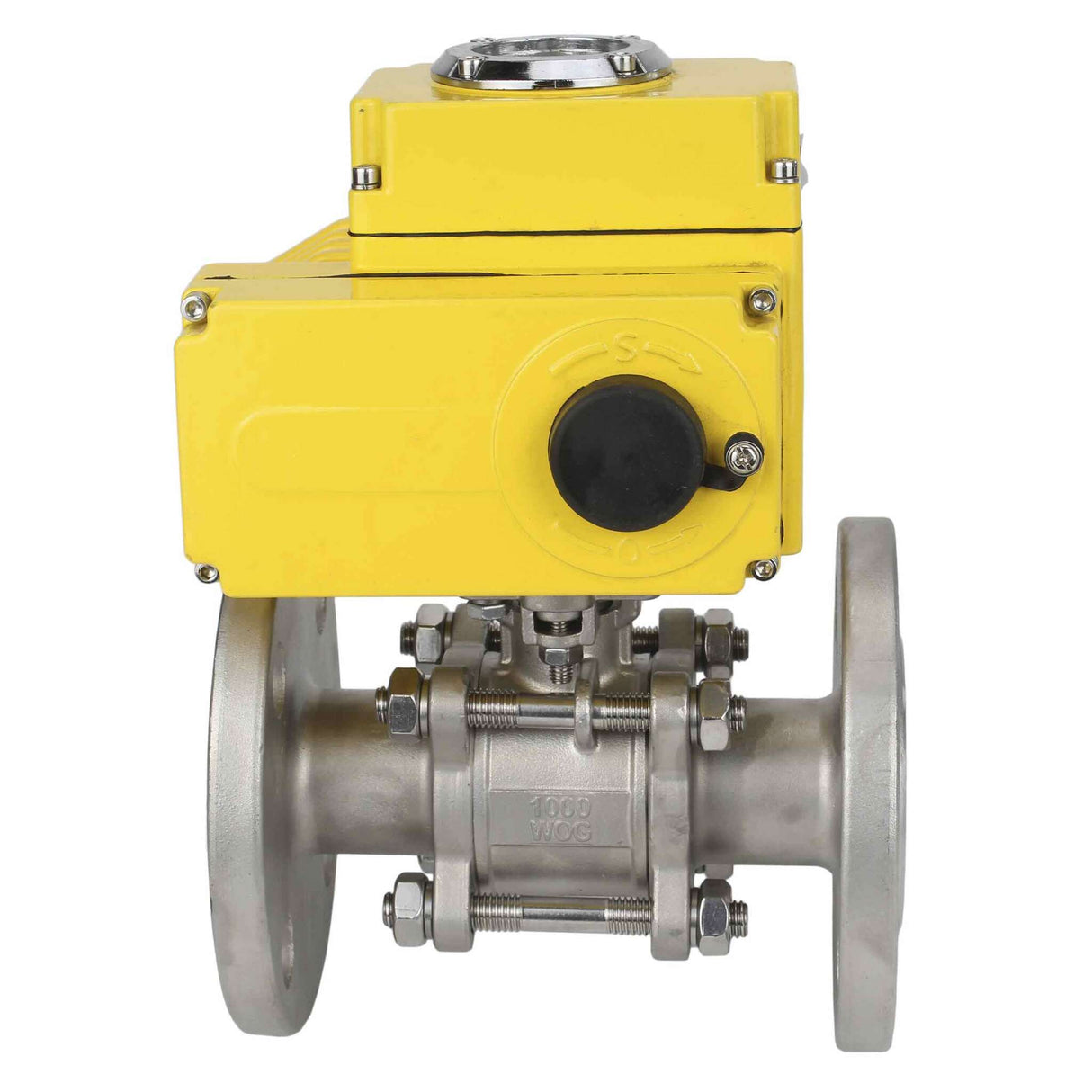

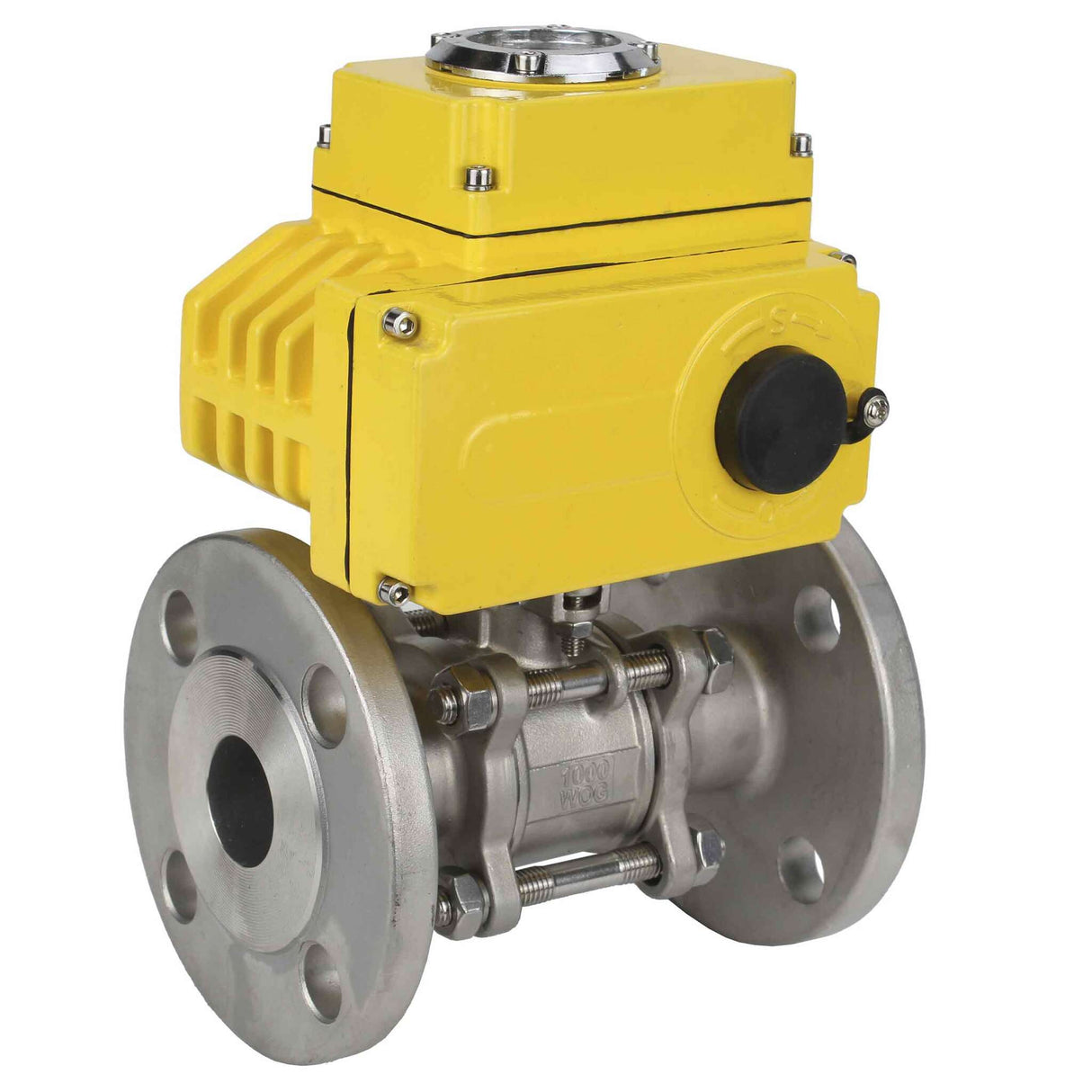

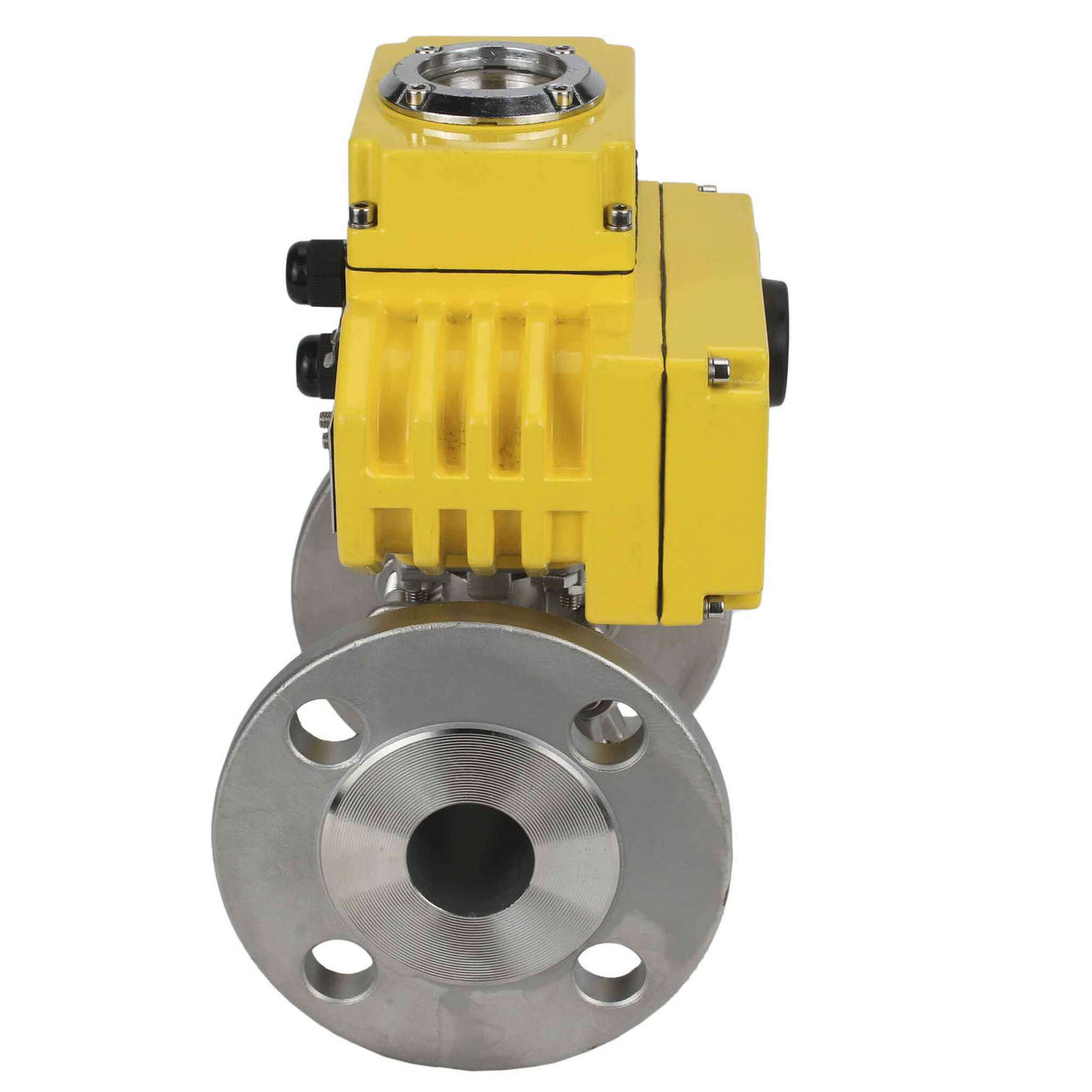

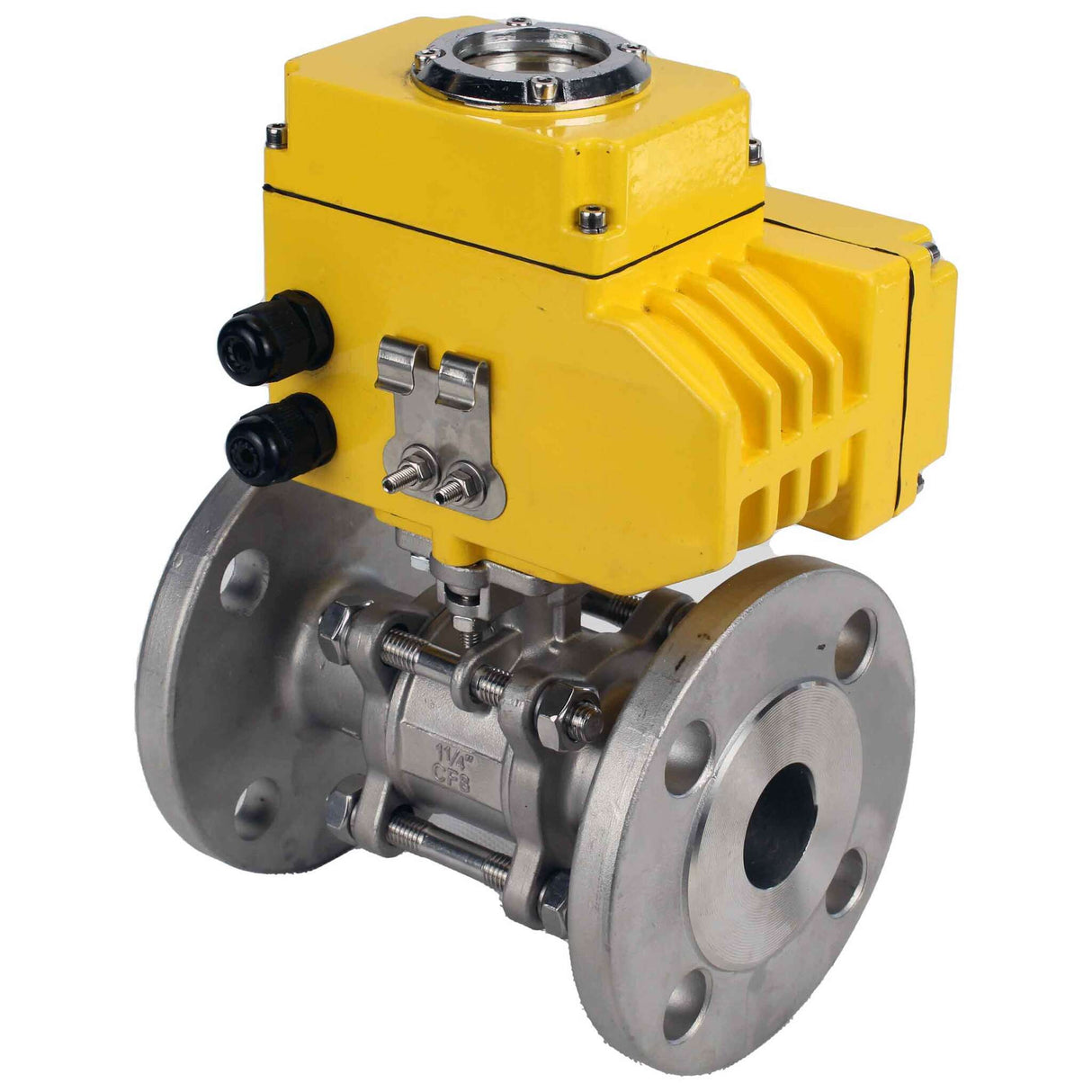

Robinet à boisseau sphérique en acier inoxydable Elephant BVFPT-ISO.316.180 PSI580 en trois parties, matériau du corps - acier inoxydable SS316, joint - PTFE, à bride, passage intégral, actionneur électrique Elephant-003 220 V
Robinet à boisseau sphérique en acier inoxydable Elephant BVFPT-ISO.316.180 PSI580 en trois parties, matériau du corps - acier inoxydable SS316, joint - PTFE, à bride, passage intégral, actionneur électrique Elephant-003 220 V - DN15 / 40 bars est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
Un robinet à boisseau sphérique en acier inoxydable est un dispositif fiable et polyvalent pour contrôler le débit de liquides et de gaz dans divers secteurs industriels. Fabriqué en acier inoxydable résistant à la corrosion, il possède une grande résistance et peut supporter à la fois des températures et des pressions élevées. Les robinets à boisseau sphérique sont faciles à utiliser, offrent une étanchéité sûre et minimisent le risque de fuites, ce qui en fait un choix idéal pour une utilisation dans l'industrie pétrolière et gazière, les usines de traitement des eaux, l'industrie alimentaire et d'autres domaines où une vanne fiable et durable est nécessaire pour réguler le débit de substances.
Le robinet à boisseau sphérique Elephant est utilisé comme robinet d'arrêt dans les systèmes d'alimentation en chaleur et en eau, dans les systèmes à vapeur, à combustible et pneumatiques avec air comprimé et gaz neutres. L'installation de vannes de cette série est possible dans les systèmes transportant des fluides liquides et gazeux (eau, huile, huiles, vapeur, air, alcools, glycol, etc.) qui ne sont pas agressifs pour les matériaux de la vanne.
Paramètres du robinet à boisseau sphérique trois pièces Elephant BV3232P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-U1 DN15 avec actionneur QT-N-EM-O1-220VAC-U1 :
- Diamètre nominal DN - 15 mm
- Pression nominale PN - 40 bar
- Classe d'étanchéité selon GOST 54808-2011 - « A »
- Matériau du corps - Acier inoxydable AISI/SS 316/08Х17Н13М2
- Raccords à brides ISO - F03, F04
- La taille de l'arbre de renfort (carré) est de 9x9 mm
- Matériau de la bille - Acier inoxydable AISI/SS 316/08Х17Н13М2
- Type de joint - PTFE
- Raccordement - à brides
- Le type de dispositif de robinet est à deux voies
- Le passage de la bille de la vanne est à alésage complet
- Robinet d'eau - non
- Type de contrôle - Électrique
- Température de l'environnement de travail : de -20 à 180 °C
- Environnement - eau, vapeur, produits pétroliers, environnement liquide, environnement neutre, environnement gazeux
- Pays de fabrication du lecteur - Chine
- Domaines d'application - alimentation en eau, alimentation en chaleur, systèmes pneumatiques
- Poids des vannes d'arrêt - 2,08 kg
- Poids du disque - 2,1 kg
- Poids total - 4,18 kg
Croquis du robinet à boisseau sphérique Elephant BV3232P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-U1
Matériaux des pièces du robinet à boisseau sphérique trois pièces Elephant BV3232P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-U1 DN15 avec actionneur QT-N-EM-O1-220VAC-U1 :
| Non. | Nom | Matériel | Quantité |
| 1 | Cadre | SS316 | 1 |
| 2 | Robinet à boisseau sphérique | SS316 | 1 |
| 3 | Boulon | SS304 | 4-6 |
| 4 | vis | SS304 | 6-12 |
| 5 | Scellage | PTFE | 1 |
| 6 | Action | SS316 | 1 |
| 7 | Joint | SSS304 | 1 |
| 8 | Couvercle | WCB/CF8/CF8M | 2 |
| 9 | Anneaux de selle | PTFE | 2 |
| 10 | Rondelle de butée | PTFE | 1 |
| 11 | vis | SSS304 | 1 |
| 12 | Levier | SSS304 | 1 |
| 13 | Coque de poignée | PVC | 1 |
| 14 | Bouchon | SSS304 | 1 |
Croquis du robinet à boisseau sphérique Elephant BV3232P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-U1
Dimensions hors tout et d'installation du robinet à boisseau sphérique trois pièces Elephant BV3232P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-U1 DN15 avec actionneur QT-N-EM-O1-220VAC-U1 :
- DN - 15 mm
- D - 95 mm
- d - 15 mm
- L±1,5 - 130 mm (longueur de construction)
- L1 - 123 mm
- H - 113 mm
QT-N-EM-O1-220VAC-U1 - spécifications
- Type d'entraînement électrique - Quart de tour
- Couple d'entraînement - 30 Nm
- Tension d'alimentation - 220 V
- Tension d'alimentation des interrupteurs de fin de course - 220 V
- Courant de consommation nominal - 0,15 A
- Durée du cycle d'ouverture/fermeture - 20 sec.
- Indice de protection du boîtier - IP67
- Disponibilité de la sauvegarde manuelle - Hexagon
- Protection antidéflagrante du boîtier - non
- Longueur de l'entraînement électrique - 123 mm
- Largeur de l'entraînement électrique - 123 mm
- Hauteur de l'entraînement électrique - 113 mm
- Pays d'origine - Chine
- Bride d'entraînement ISO type F03, F05
- Taille de la tige, mm - 11x11
