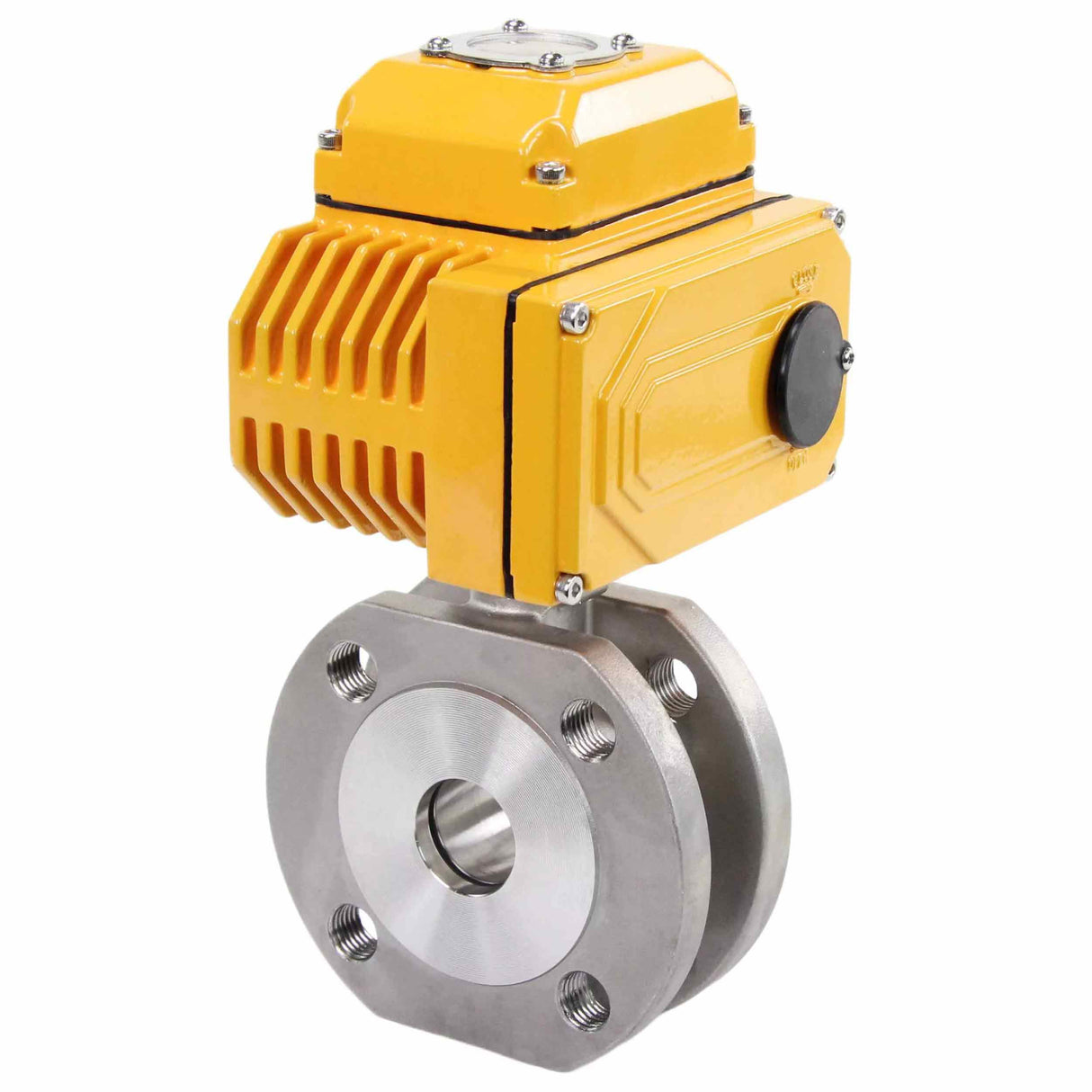

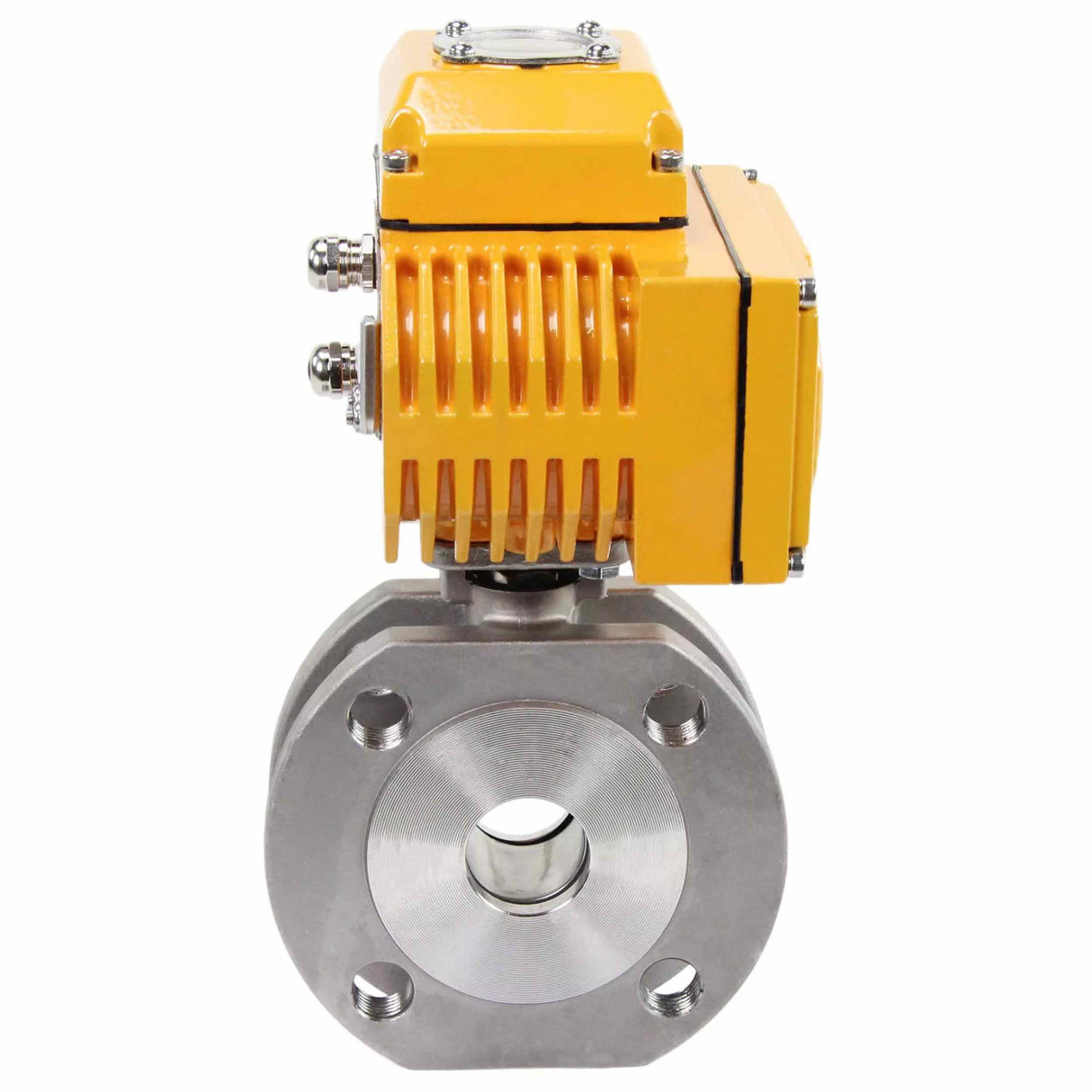

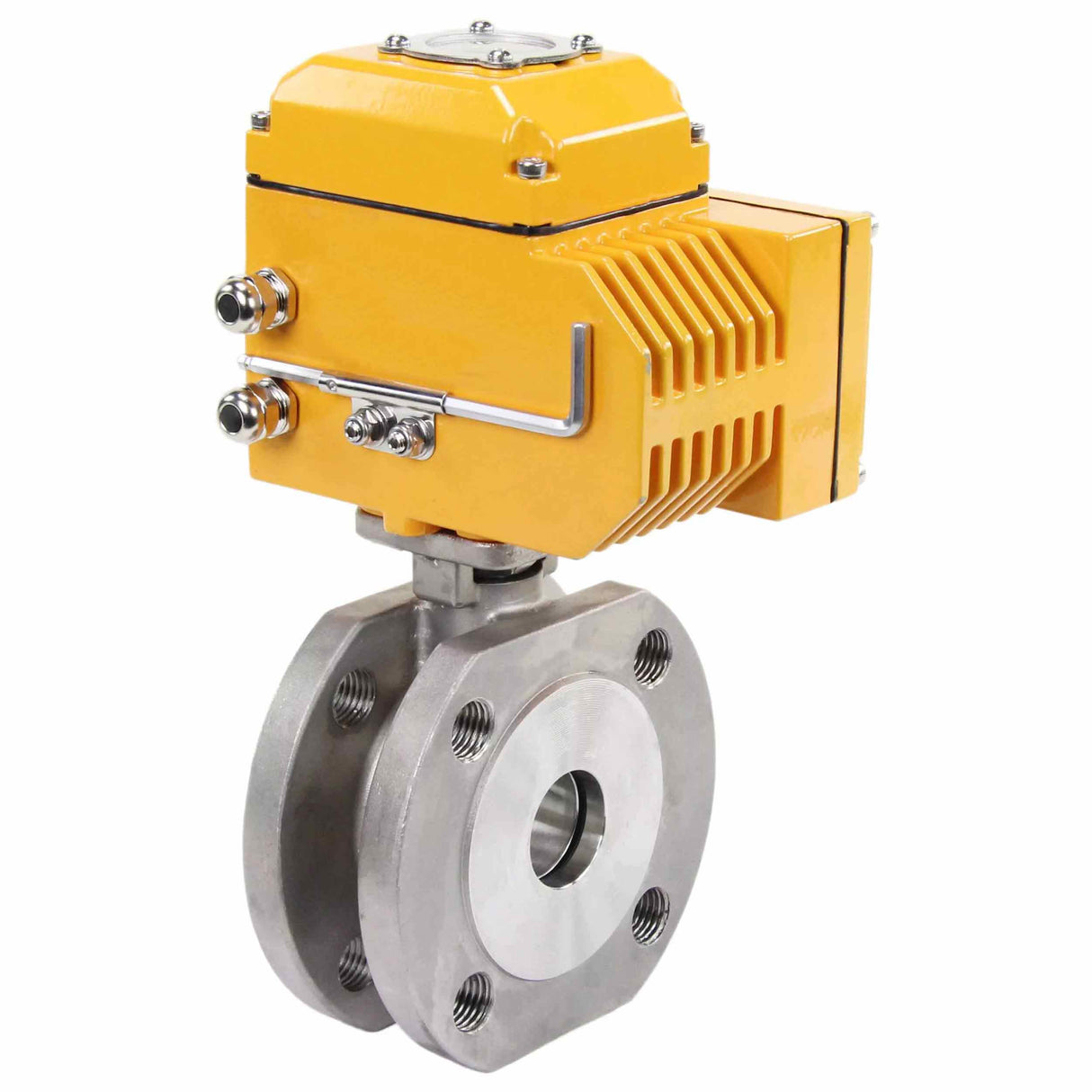

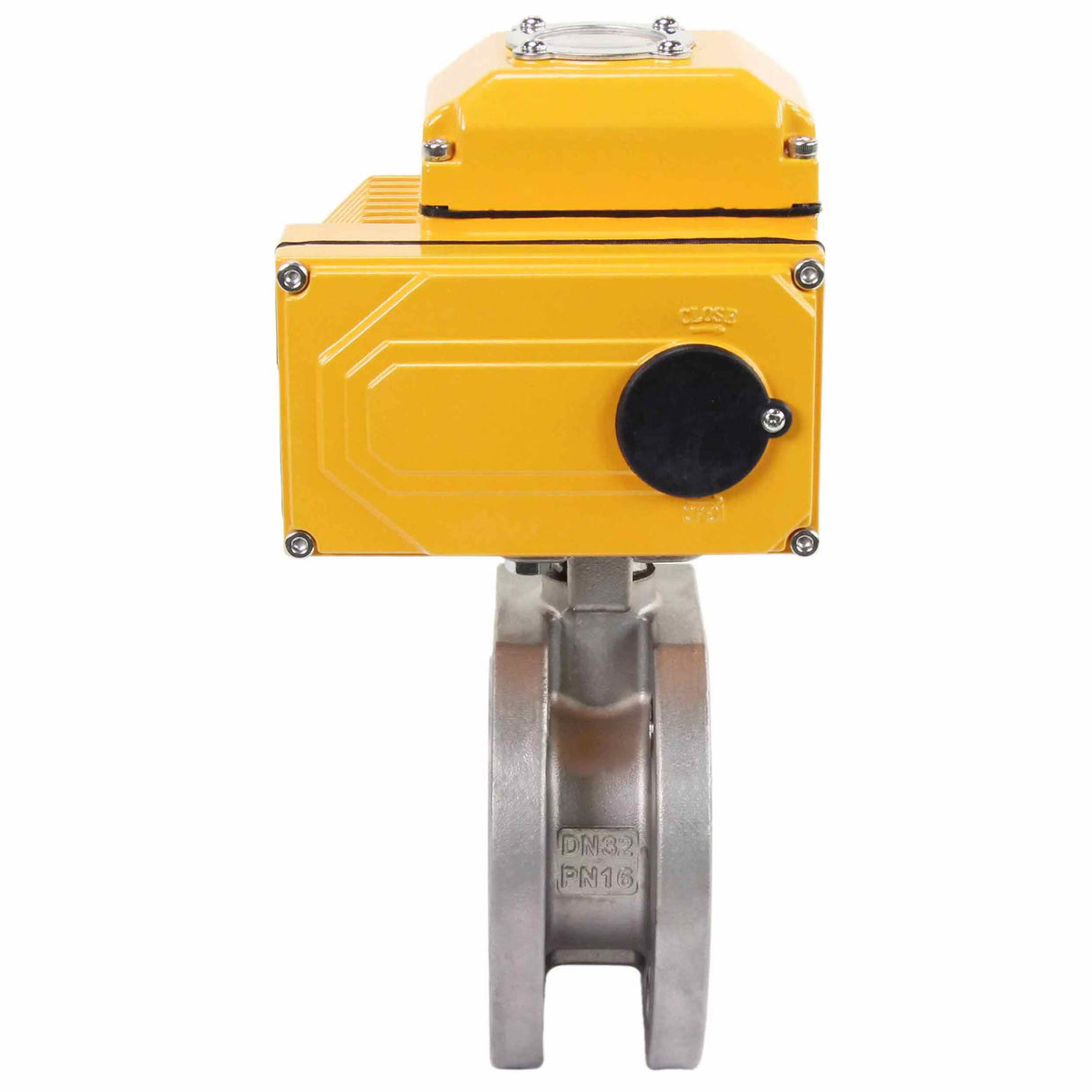

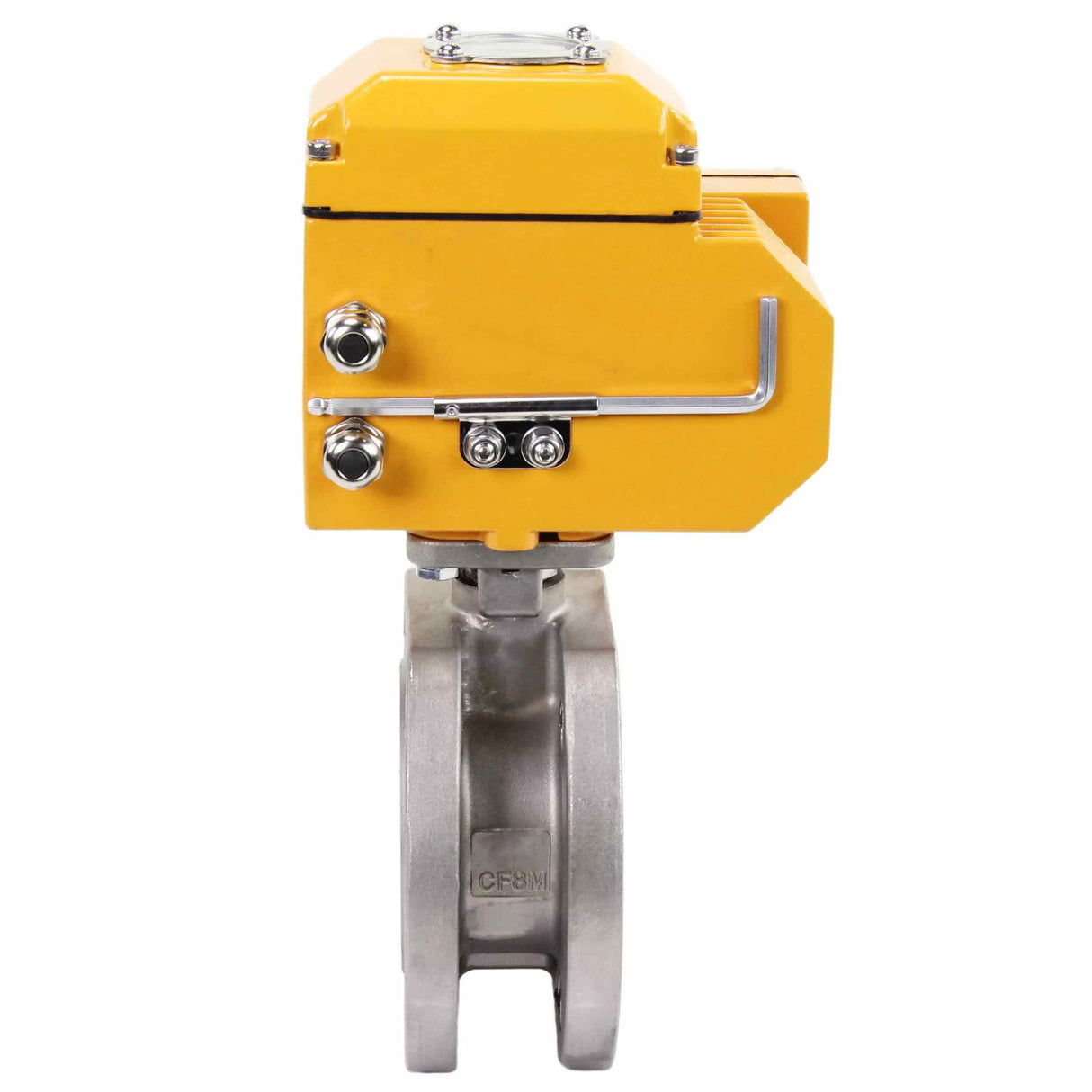

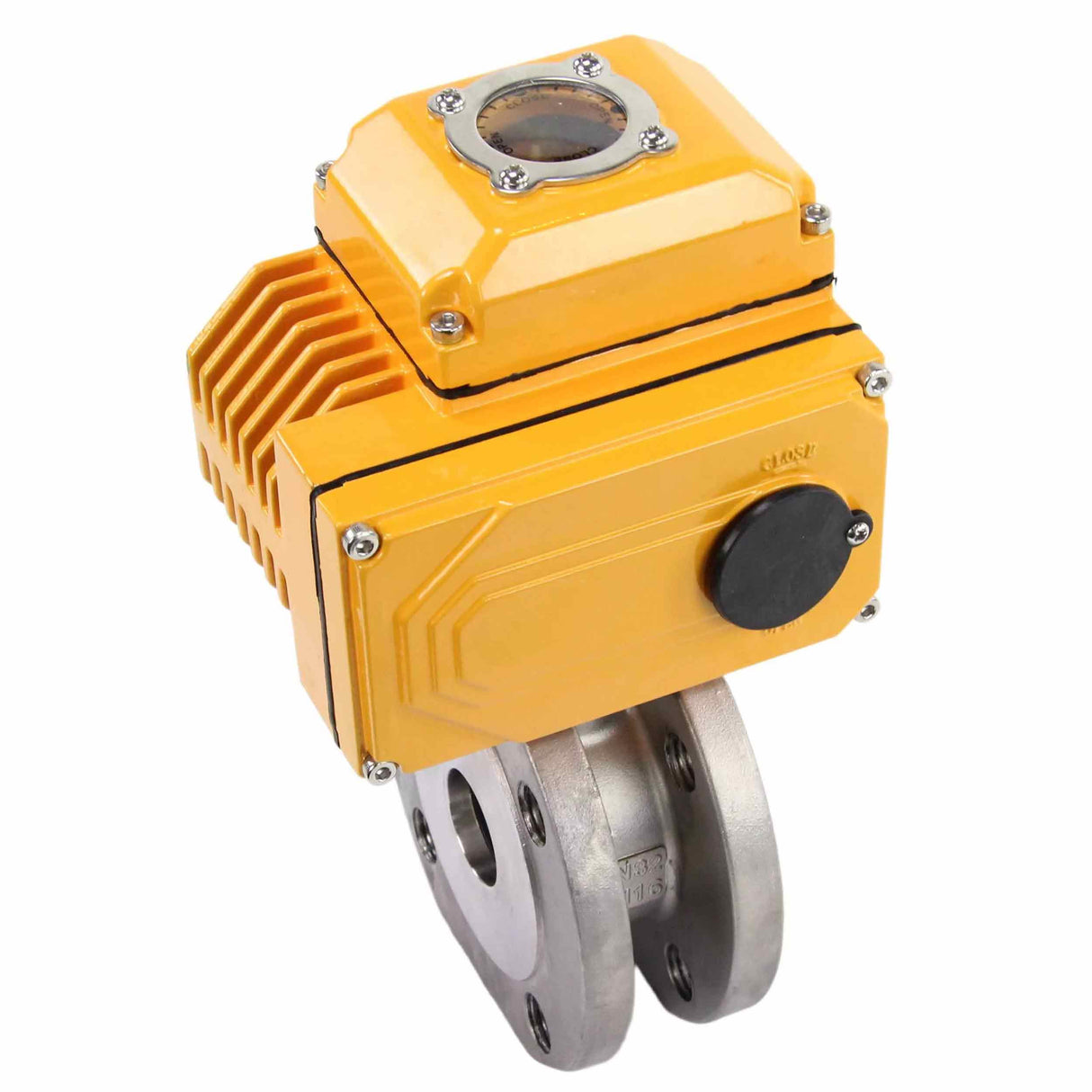

Robinet à boisseau sphérique en acier inoxydable Elephant BV3232P-FP-Fb PSI232, matériau du corps - acier inoxydable AISI 316, joint - PTFE, passage intégral, bride compacte, actionneur électrique Elephant-003 24 V

Un robinet à boisseau sphérique en acier inoxydable est un dispositif fiable et polyvalent pour contrôler le débit de liquides et de gaz dans divers secteurs industriels. Fabriqué en acier inoxydable résistant à la corrosion, il possède une grande résistance et peut supporter à la fois des températures et des pressions élevées. Les robinets à boisseau sphérique sont faciles à utiliser, offrent une étanchéité sûre et minimisent le risque de fuites, ce qui en fait un choix idéal pour une utilisation dans l'industrie pétrolière et gazière, les usines de traitement des eaux, l'industrie alimentaire et d'autres domaines où une vanne fiable et durable est nécessaire pour réguler le débit de substances.

Les actionneurs électriques quart de tour Elephant sont conçus pour la commande à distance et locale des vannes d'arrêt. Largement utilisés dans les industries du gaz, du pétrole, de la métallurgie et de l'alimentation, le logement et les services publics, etc. avec une température ambiante de -20°...+70°C.

Le boîtier est équipé d'un chauffage (7-10 W 220 V) et présente les degrés de protection suivants : IP67, NEME 4 et 6, revêtement anticorrosion. Les dimensions d'installation sont conformes à la norme internationale ISO05211 / DIN3337. L'actionneur est équipé d'un moteur asynchrone avec rotor à cage d'écureuil, verrouillage automatique de la position de l'actionneur, poignée mécanique, protection thermique, protection contre les vibrations XYZ 10g (0,2-34 Hz, 30 minutes) et est conçu pour fonctionner en mode répété-court terme S2. La course de l'actionneur est de 90° avec une plage de réglage de ±10°. La course de l'actionneur est limitée par des interrupteurs de fin de course. Connexion de câble 2 x M18. L'alimentation électrique est une tension de 24 V CC.

Paramètres techniques du robinet à boisseau sphérique Elephant BV3232P-FP-Fb-ISO-H QT-N-EM-O1-24VDC-U1 DN15 Ru16

• Diamètre nominal DN - 15 mm
• Pression nominale PN - 16 bar
• Classe d'étanchéité selon GOST 9544-2015 - « A »
• Matériau du corps - Acier inoxydable AISI/SS 316/08Х17Н13М2
• Bride ISO type F03
• La taille de l'arbre de renfort (carré) est de 9x9 mm
• Couple sur l'arbre - 7 Nm
• Matériau de la bille - Acier inoxydable AISI/SS 316/08Х17Н13М2
• Type de joint - PTFE
• Connexion - interbrides
• Le type de dispositif de robinet est à deux voies
• Le passage de la bille de la vanne est à alésage complet
• Robinet d'eau - non
• Type de contrôle - Électrique
• Température de l'environnement de travail : de -20 à +200 °C
• Environnement - eau, air, vapeur, huiles, eaux industrielles, pétrole
• Pays de fabrication du lecteur - Chine
• Domaine d'application - apport de chaleur
• Poids - 3,8 kg

Croquis du robinet à boisseau sphérique Elephant BV3232P-FP-Fb-ISO-H QT-N-EM-O1-24VDC-U1 DN15 Ru16

Dimensions hors tout et d'installation du robinet à boisseau sphérique Elephant BV3232P-FP-Fb-ISO-H QT-N-EM-O1-24VDC-U1 DN15 Ru16

• DN - 15 mm
• L - 34 mm
• A - 123 mm
• H - 178 mm
• F - 2 mm
• D - 15 mm
• D1 - 47 mm
• Nombre et diamètre des trous de boulons sur la bride N - ØM - 4 x 12 m

QT-N-003EM-O1-24VDC-U1 - caractéristiques

• Type d'entraînement électrique - Quart de tour
• Couple d'entraînement - 30 Nm
• Tension d'alimentation - 24 V
• Tension d'alimentation des interrupteurs de fin de course - 24 V
• Courant de consommation nominal - 0,5 A
• Puissance du moteur électrique - 9 W
• Durée du cycle d'ouverture/fermeture - 20 sec.
• Indice de protection du boîtier - IP67
• Disponibilité de la sauvegarde manuelle - Hexagon
• Protection antidéflagrante du boîtier - non
• Longueur de l'entraînement électrique - 123 mm
• Largeur de l'entraînement électrique - 123 mm
• Hauteur de l'entraînement électrique - 113 mm
• Pays d'origine - Chine
• Bride d'entraînement ISO type F03, F05
• Taille de la tige - 11x11 mm
• Poids du disque - 2,1 kg
