Elephant  |  SKU : D160-22717

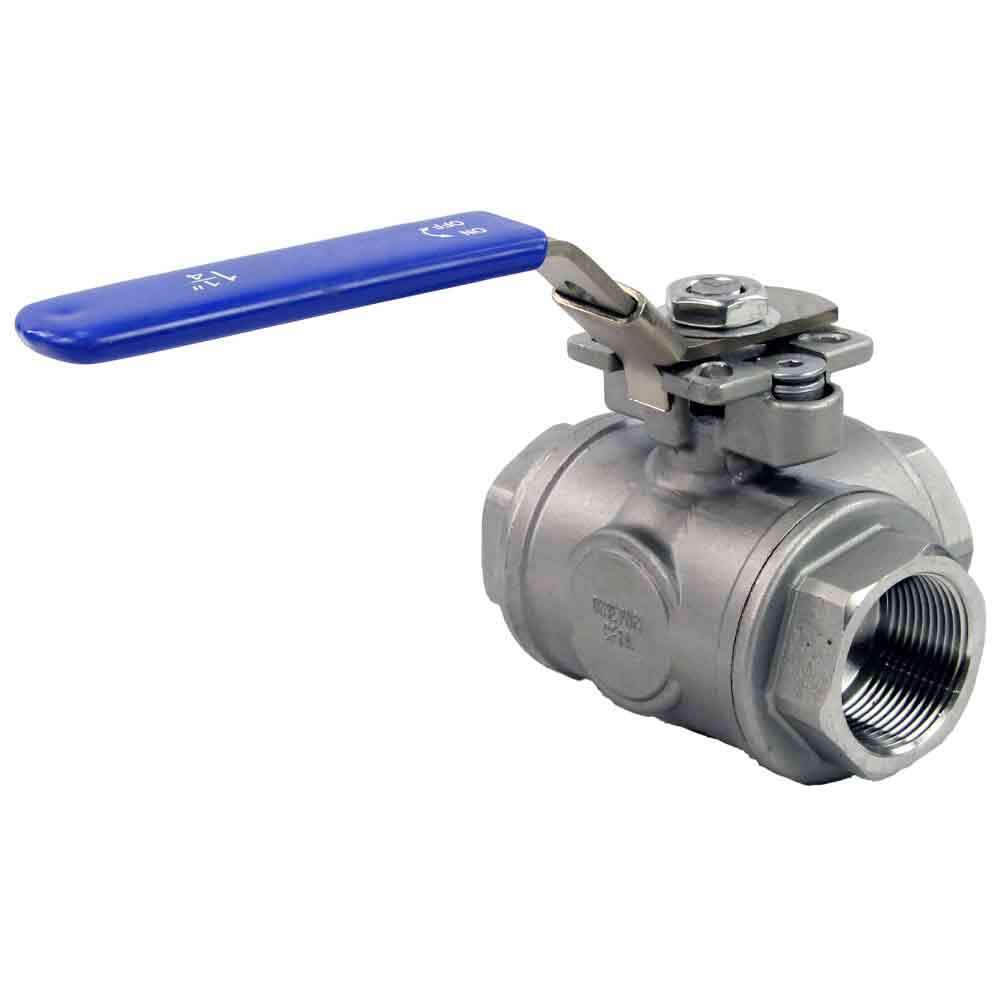

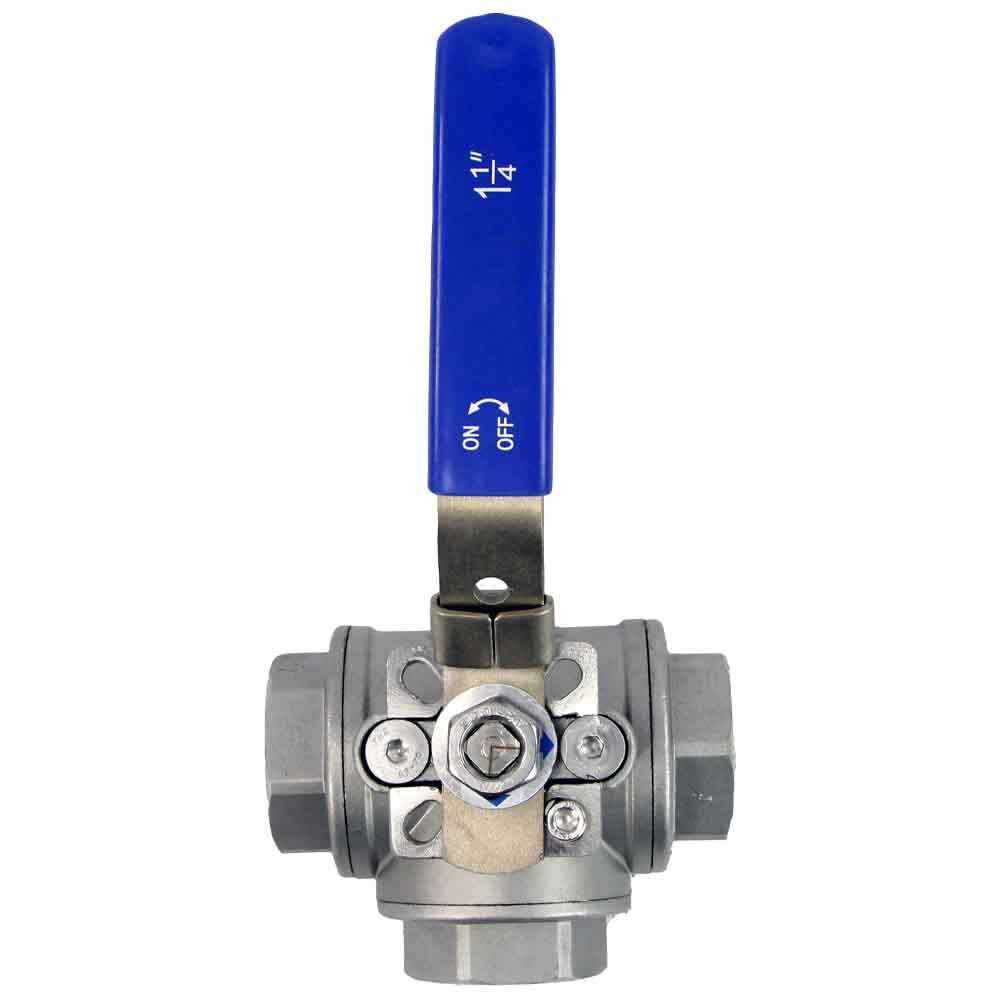

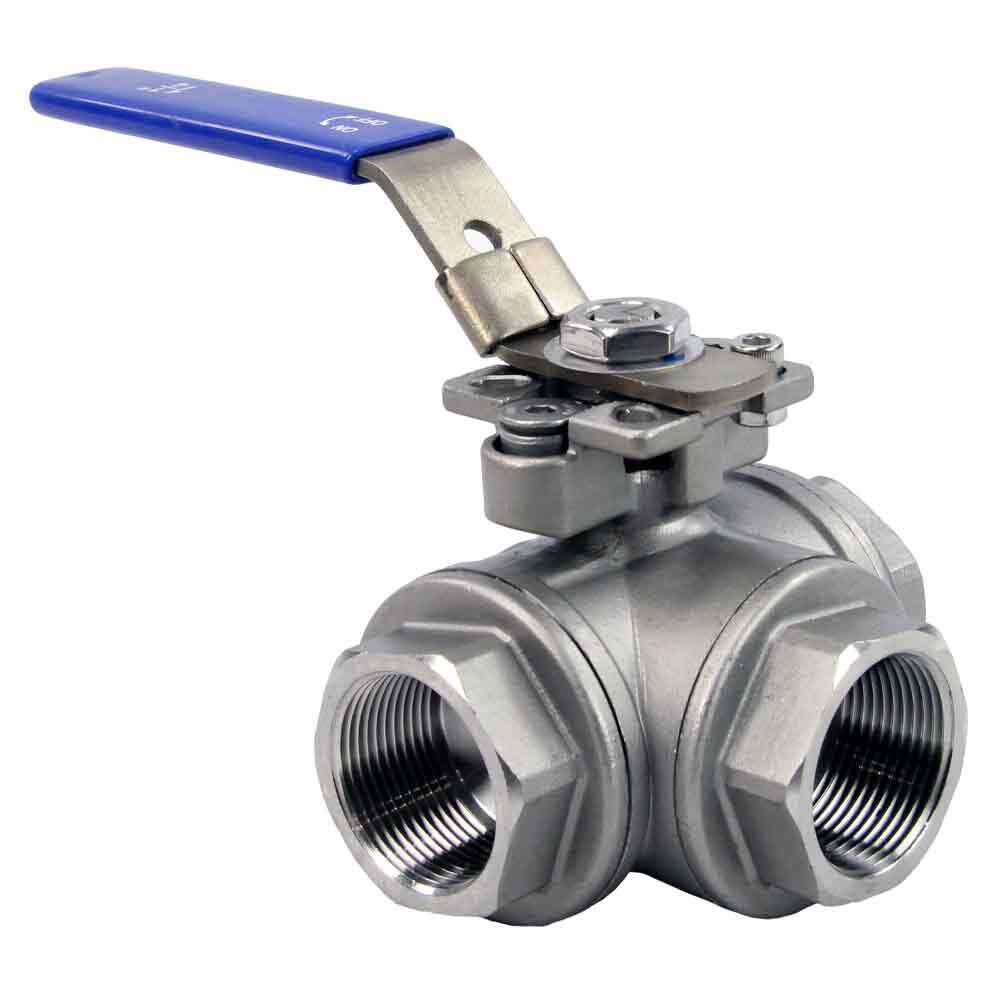

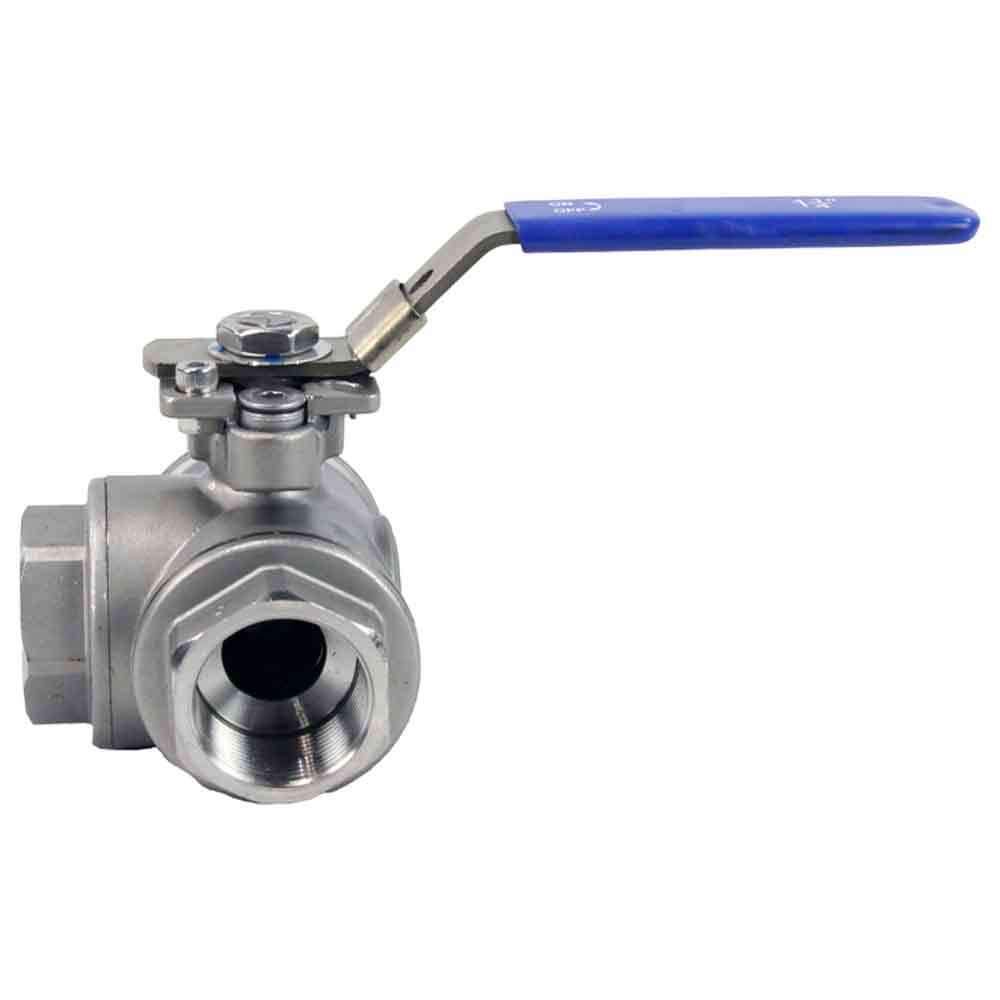

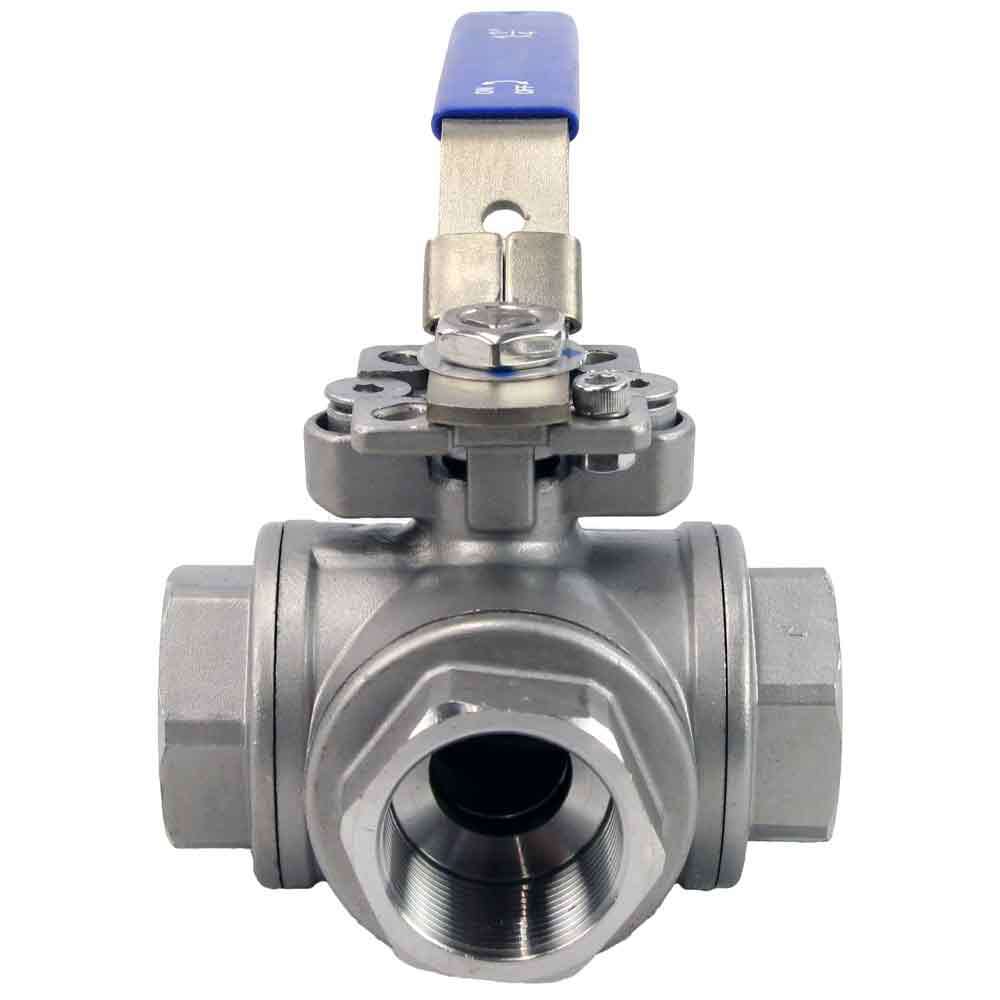

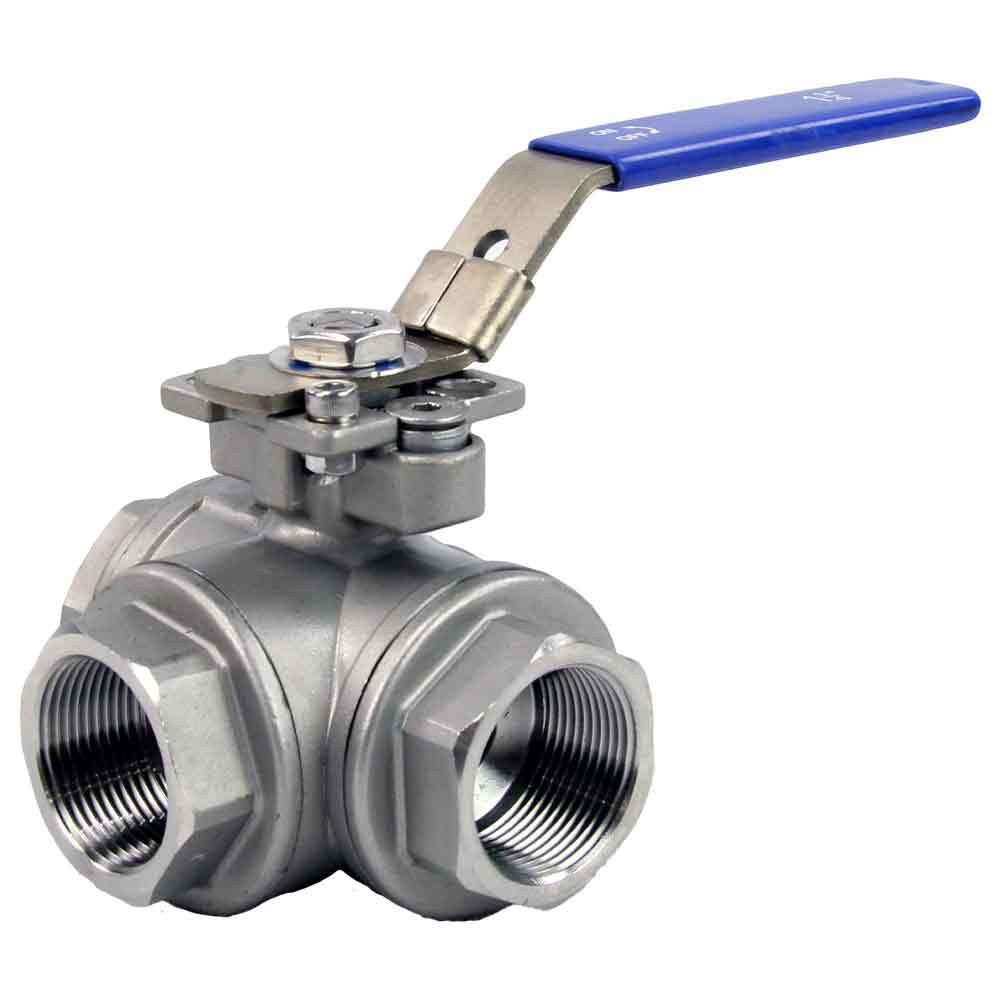

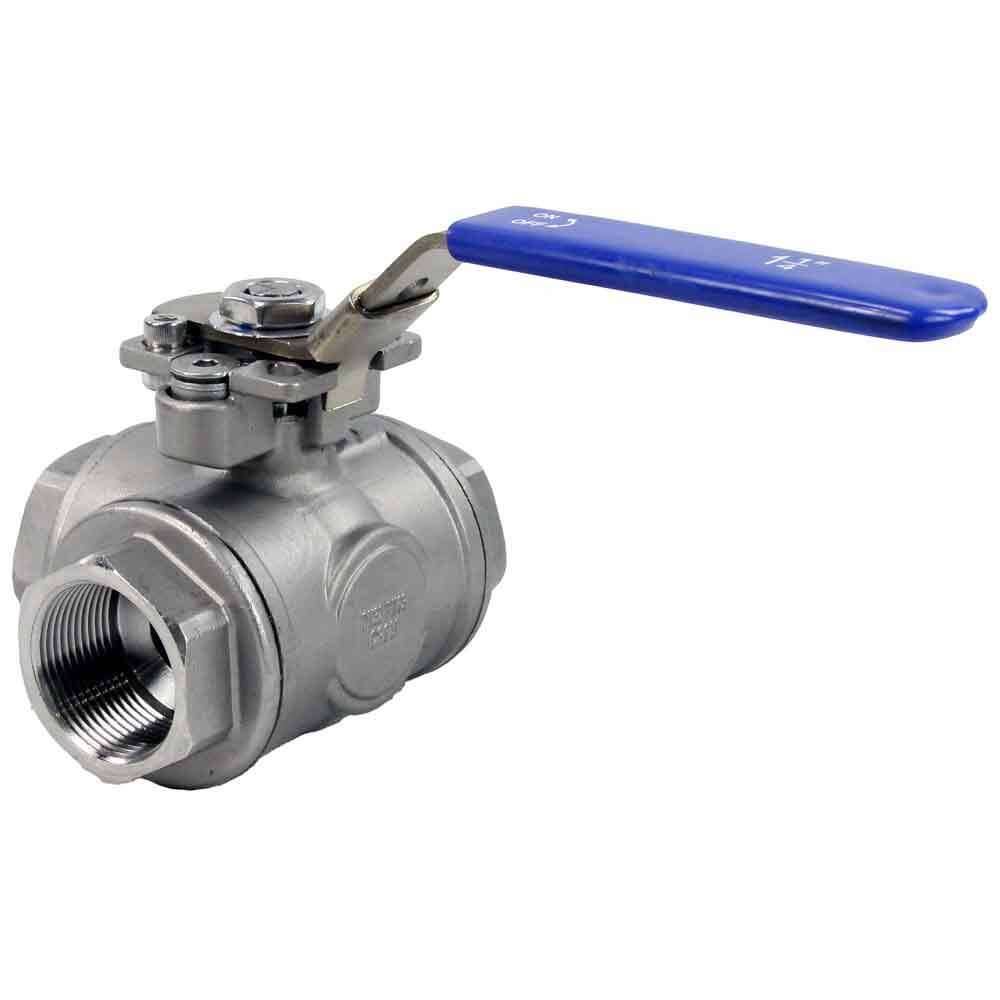

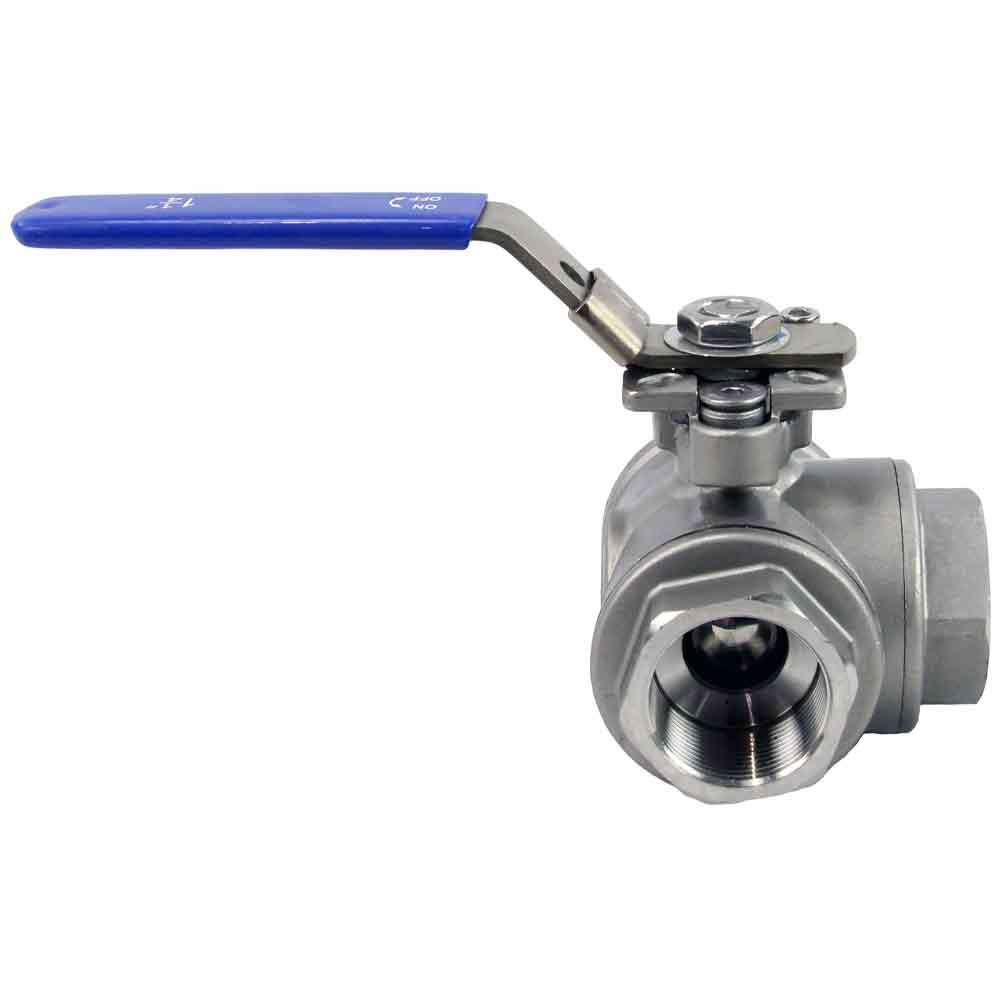

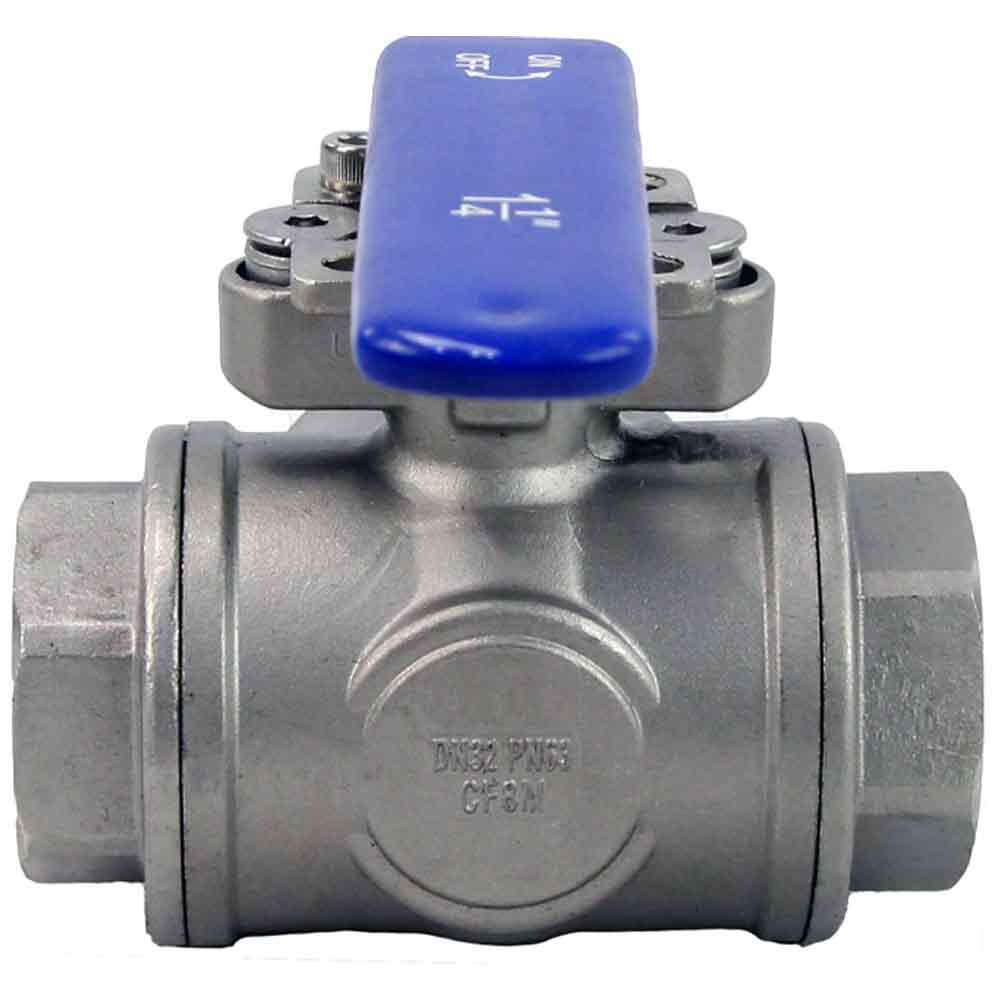

Vanne à boisseau sphérique en acier inoxydable à 3 voies Filetage NPT/BSP Type T Port standard Elephant RP.SS316.200.MM 986 psi avec support de montage et poignée ISO 5211

€26,08
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

Le robinet à boisseau sphérique en acier inoxydable Elephant RP.SS316.200.MM 986 psi avec support de montage et poignée ISO 5211 est utilisé comme robinet d'arrêt dans les systèmes d'alimentation en chaleur et en eau, les systèmes à vapeur, à carburant et pneumatiques avec air comprimé et gaz neutres. L'installation de vannes de cette série est possible dans des systèmes transportant des fluides liquides et gazeux (eau, huile, huiles, vapeur, air, alcools, glycol, etc.) qui ne sont pas agressifs pour les matériaux de la vanne.

Dimensions hors tout du robinet à boisseau sphérique Elephant RP.SS316.200.MM 986 psi avec support de montage et poignée ISO 5211

Ball valve overall dimensions Elephant RP.SS316.200.MM 986 psi with ISO 5211 mounting pad and handle

Croquis détaillé du robinet à boisseau sphérique Elephant RP.SS316.200.MM 986 psi avec support de montage et poignée ISO 5211

DN D L±1,5 L1 H1 H T C ISO 5211 Poids type T
10 10 71 55 13 56 100 9 F03/F04 0,580
15 12 71 55 13 55 131 9 F03/F04 0,565
20 15 82 63 10 73 131 9 F03/F04 0,805
25 18 98 72 13 78,5 167 11 F04/F05 1 190
32 25 118 92 12 90 167 11 F04/F05 2 215
40 32 122 100 20 115 193 14 F05/F07 3 380
50 38 150 119 19 122 193 14 F05/F07 4 505
65 50 178 142 20 138 242 17 F07/F10 6 870
80 64 202 163 18 163 150 17 F07/F10 9 670
100 78 231 192 25 192 154 17 F07/F10 13 725

Matériaux des composants du robinet à boisseau sphérique Elephant RP.SS316.200.MM 986 psi avec support de montage et poignée ISO 5211

Ball valve component materials Elephant RP.SS316.200.MM 986 psi with ISO 5211 mounting pad and handle

Croquis détaillé du robinet à boisseau sphérique Elephant RP.SS316.200.MM 986 psi avec support de montage et poignée ISO 5211

N° Nom de la pièce Matériel Quantité
1 Couverture SS316 3
2 Anneaux de selle Personnes 4
3 Joint de raccordement PTFE/RPTFE 3
4 rondelle de butée PTFE/RPTFE 1
5 Scellage PTFE/RPTFE 1
6 Tige S304 / S316 1
7 glande SS304 1
8 Noix SS304 2
9 boule de boulon S304 / S316 1
10 Corps SS316 1
11 Poignée S304 1
12 Coque de poignée PVC 1
13 Bouchon SS304 1

Spécifications
  • Matériau du joint à bille
    PTFE

Avis (0)

Documentation
nullBall valve ELEPHANT BV32xP 4pc -SP-3x-T-ISO-H

Paiement et sécurité

Moyens de paiement

    Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

    Variantes disponibles

    SKU Taille de la connexionPressionPrix DisponibilitéQuantité Ajouter au panier
    D160-22716DN1063 bar €26,84 Épuisé
    D160-22717DN1563 bar €26,08 5 En stock
    D160-22718DN2063 bar €35,34 5 En stock
    D160-22719DN2563 bar €48,38 5 En stock
    D160-22720DN3263 bar €84,18 2 En stock
    D160-22721DN4063 bar €117,04 2 En stock
    D160-22722DN5063 bar €152,35 2 En stock
    D160-22723DN6563 bar €482,74 Épuisé
    D160-22724DN8063 bar €705,39 Épuisé
    D160-22725DN10063 bar €934,94 Épuisé
