Elephant  |  SKU : D160-22727

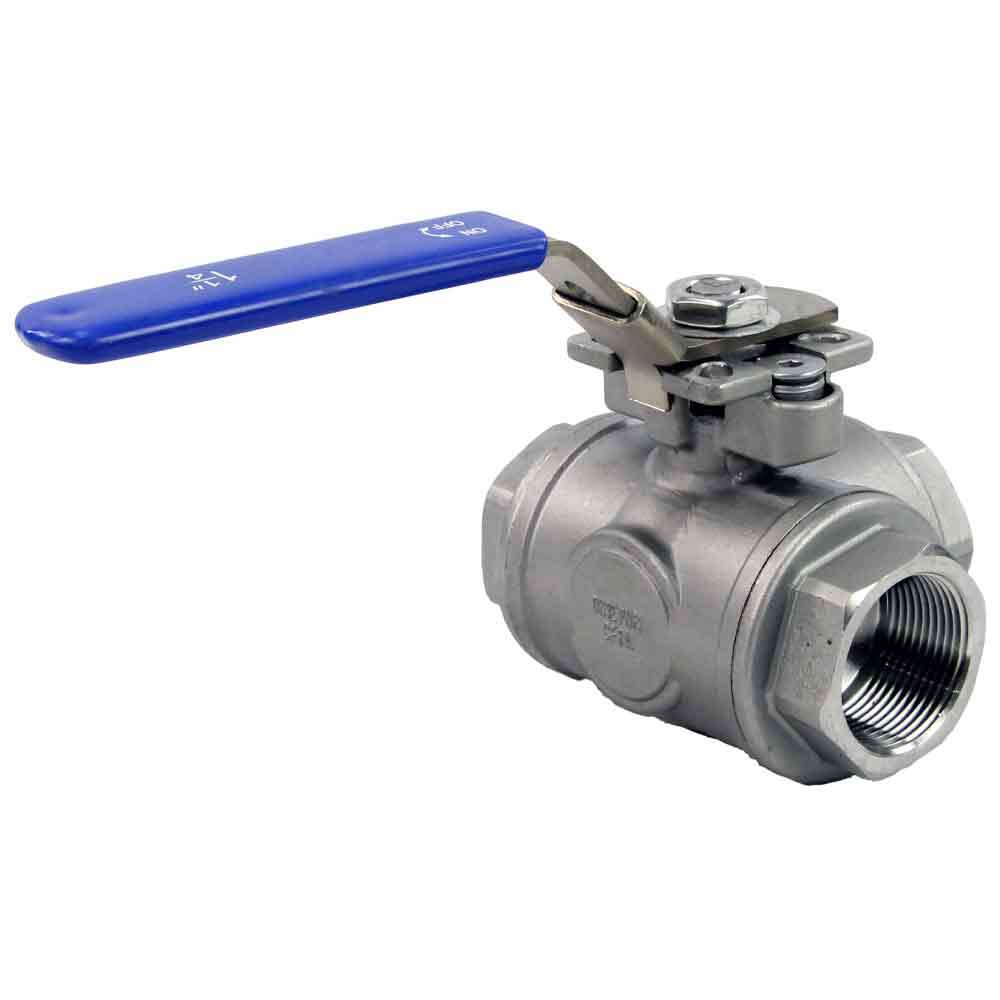

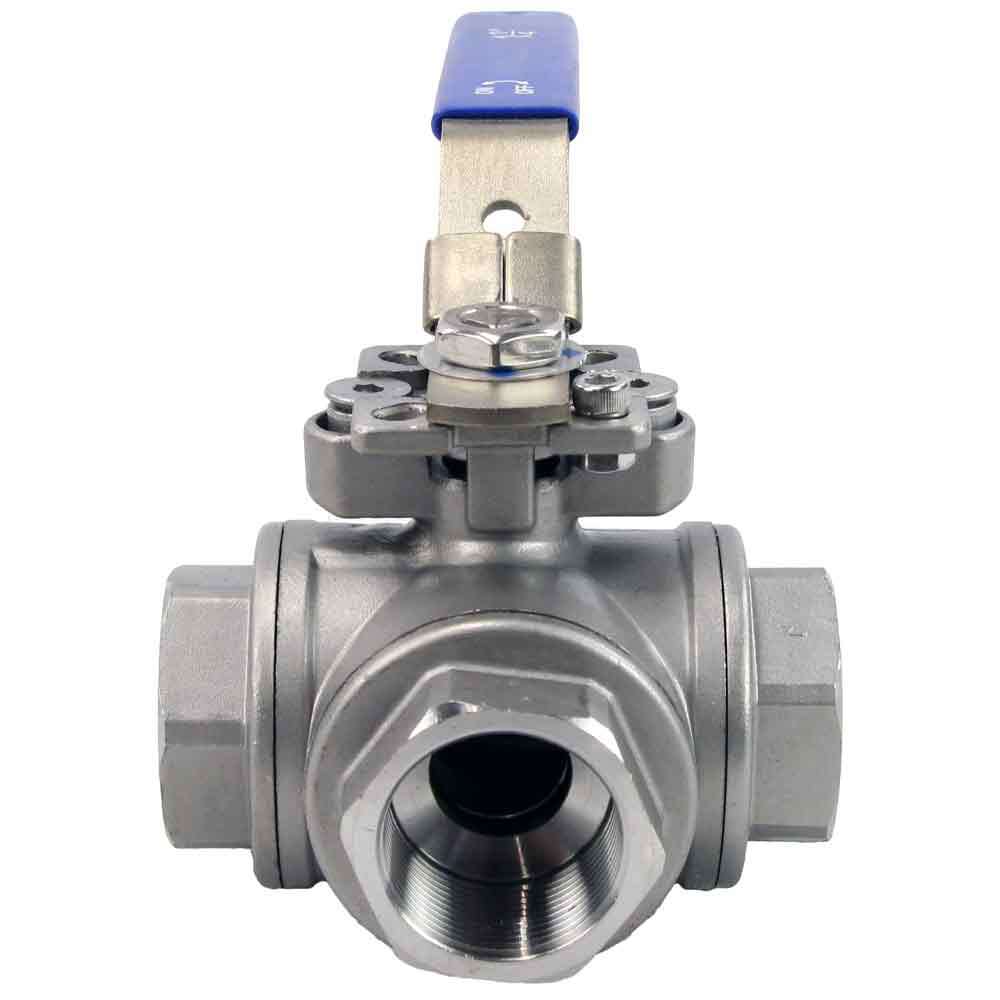

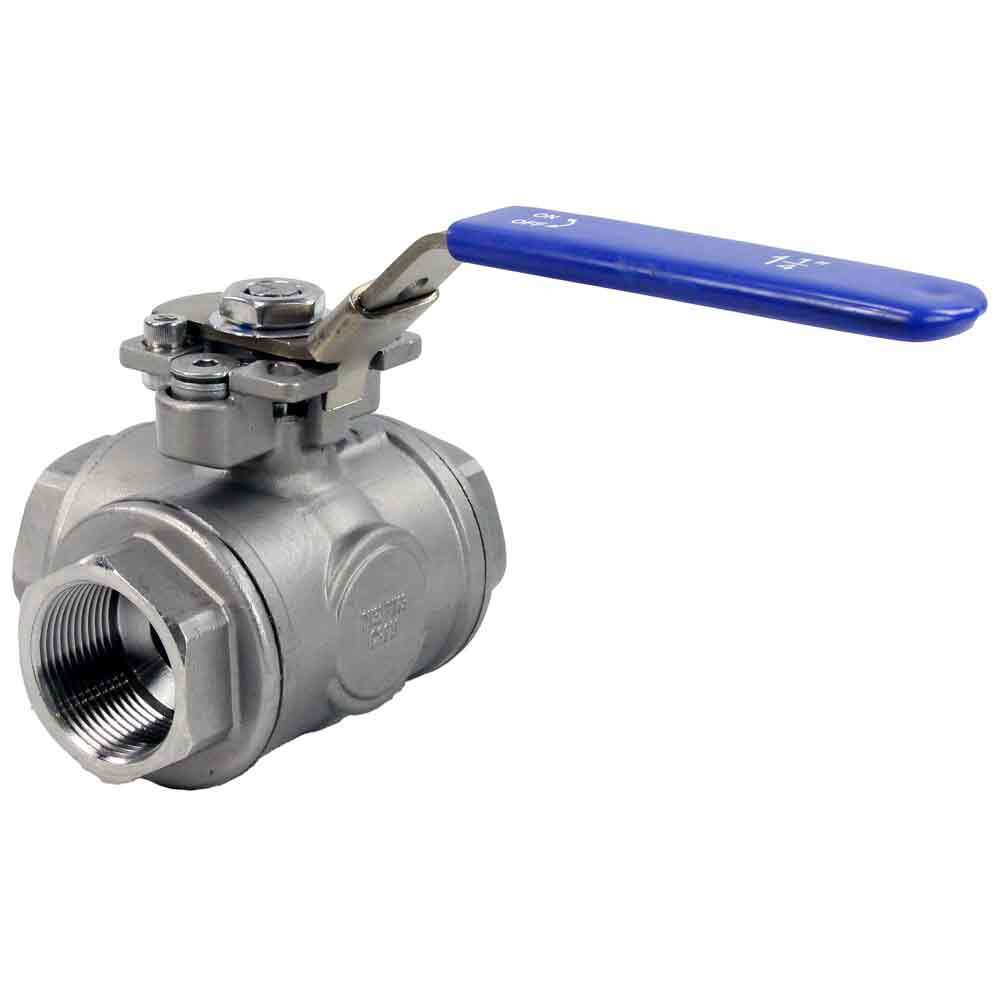

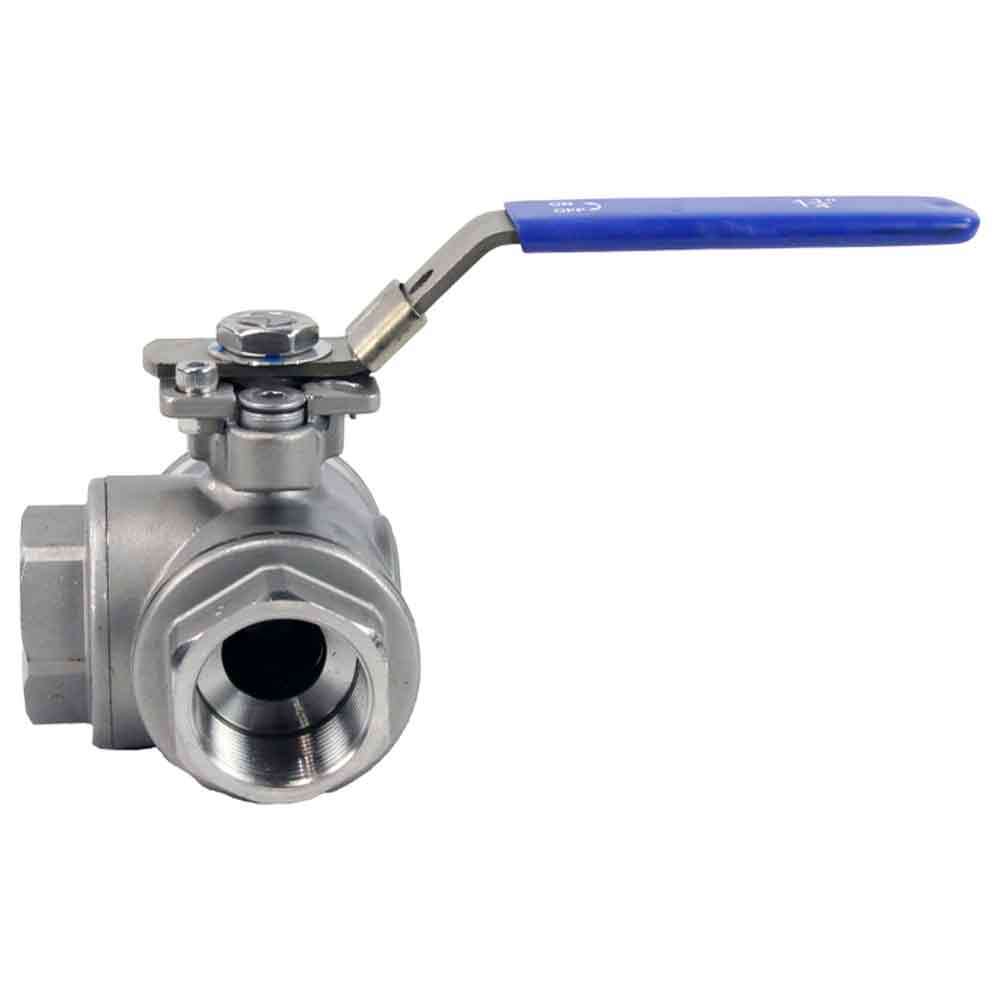

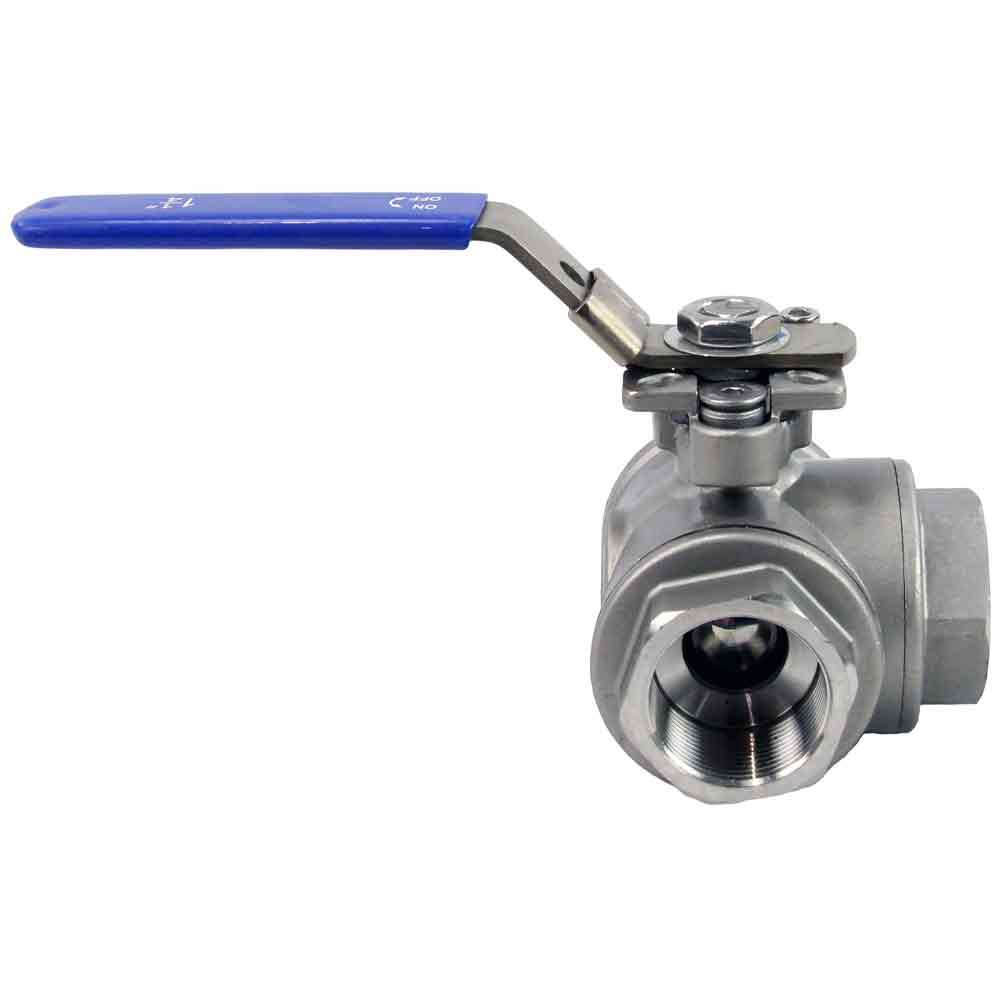

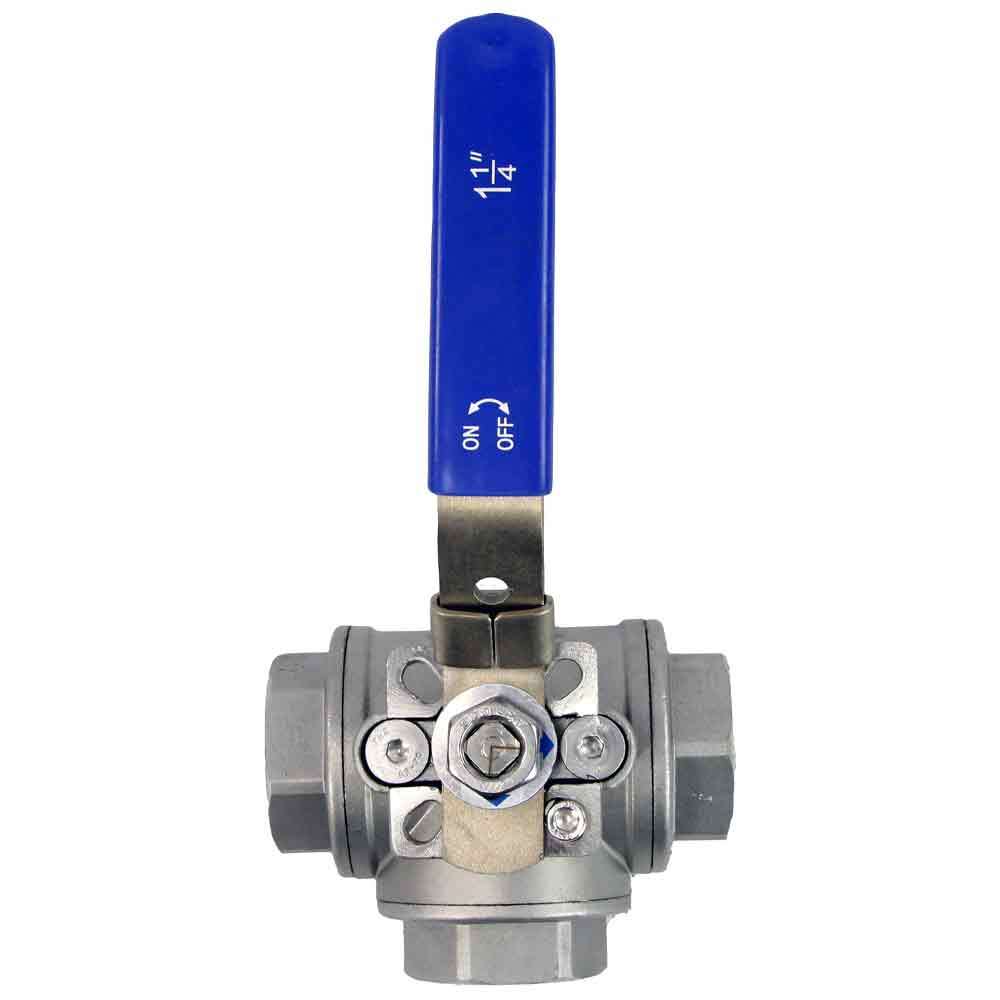

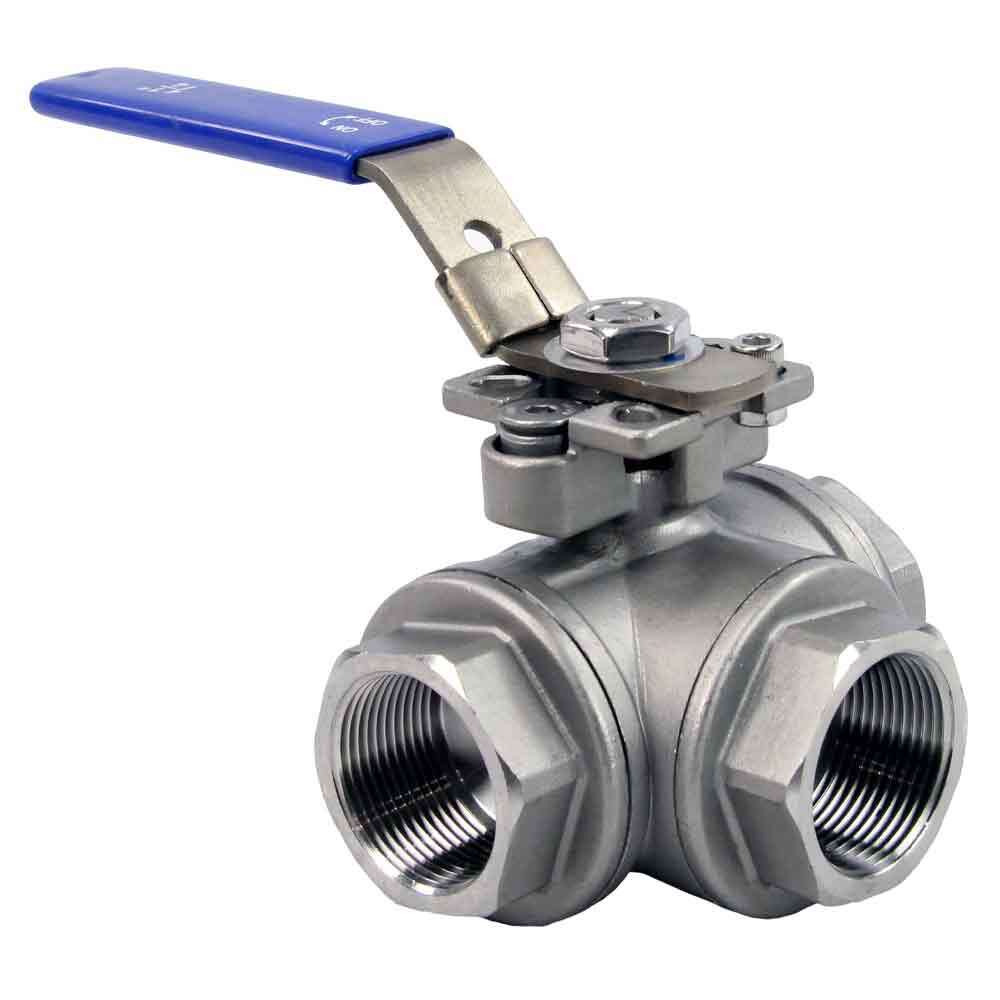

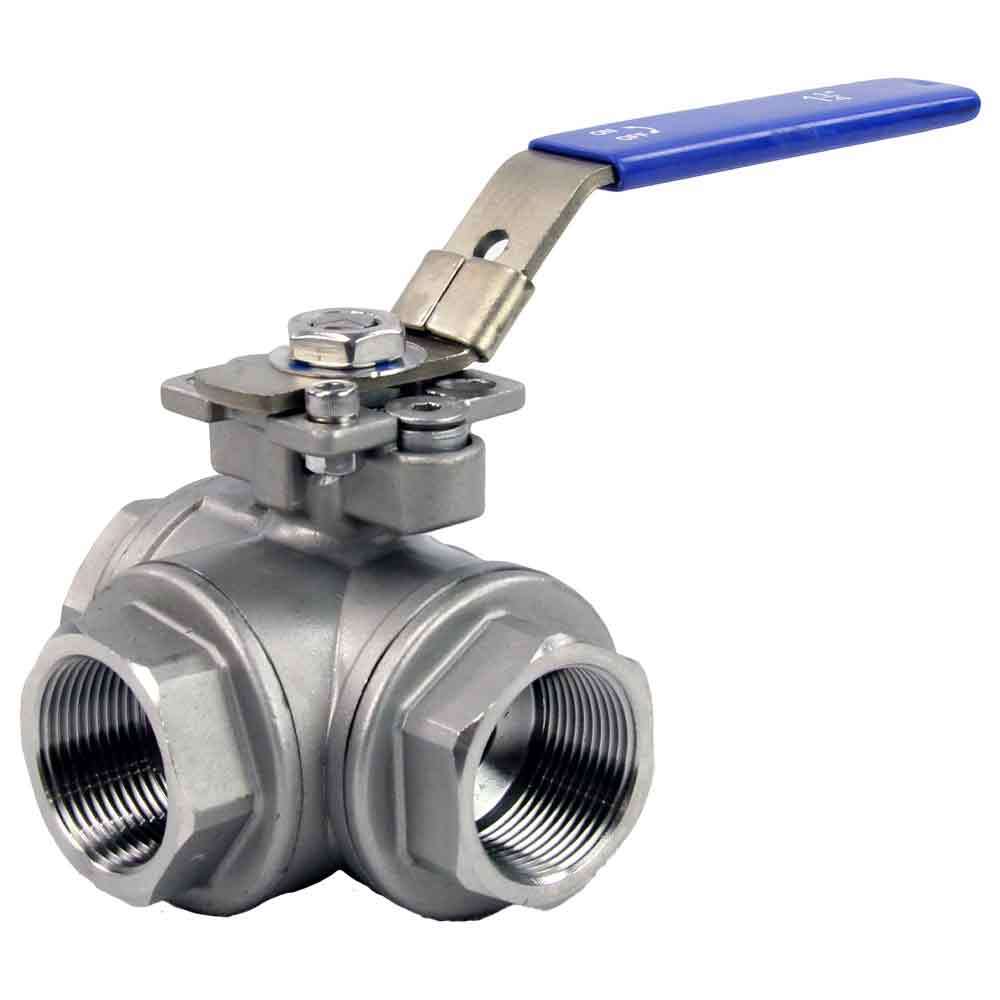

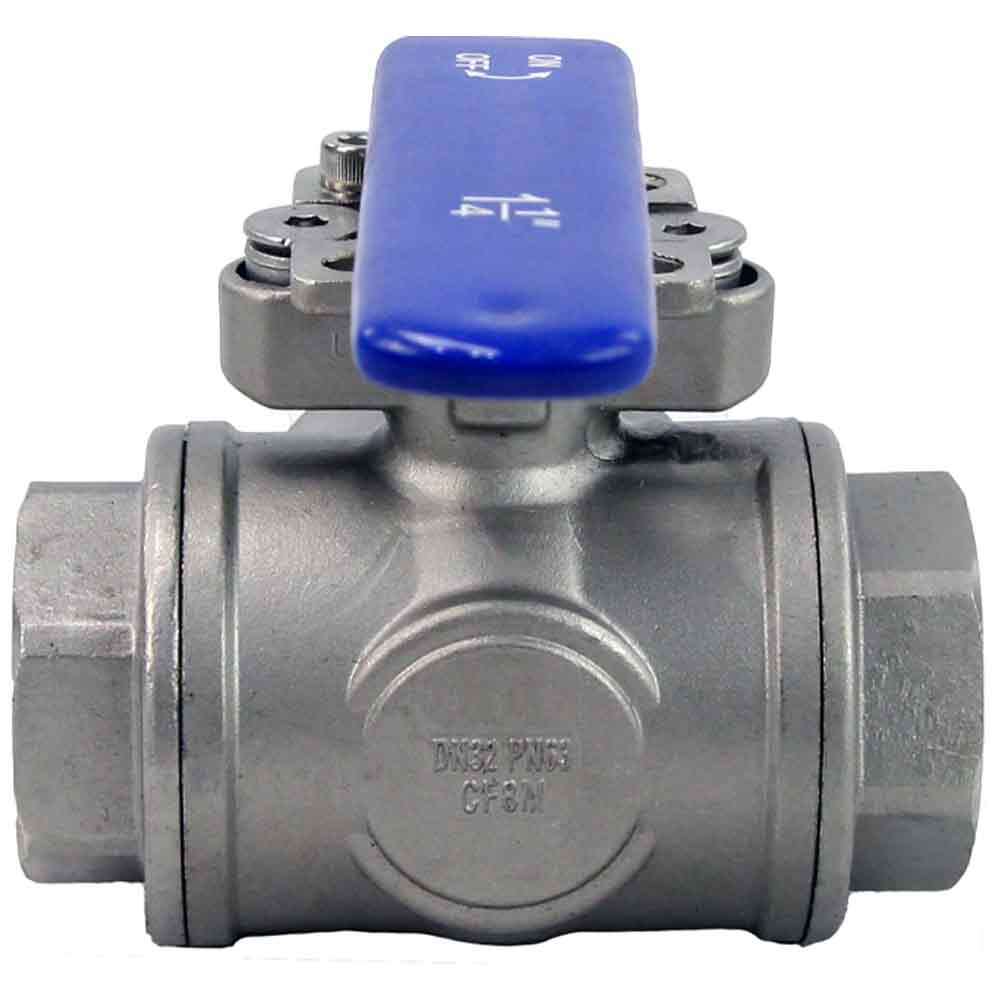

Vanne à boisseau sphérique 3 voies en acier inoxydable, port standard fileté de type L Elephant BV3232P (4 pièces)-SP-3WL-T-ISO-H PN63 avec support de montage ISO 5211 et poignée

€26,16
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

La vanne à boisseau sphérique en acier inoxydable est utilisée comme vanne d'arrêt dans les systèmes d'alimentation en chaleur et en eau, les systèmes à vapeur, à carburant et pneumatiques avec air comprimé et gaz neutres. L'installation de vannes de cette série est possible dans les systèmes transportant des fluides liquides et gazeux (eau, huile, huiles, vapeur, air, alcools, glycol, etc.) qui ne sont pas agressifs pour les matériaux de la vanne.

Dimensions hors tout du robinet à boisseau sphérique Elephant BV3232P(4pc)-SP-3WL-T-ISO-H PN63 avec support de montage ISO 5211 et poignée

Ball valve overall dimensions Elephant RP.SS316.200.MM 986 psi with ISO 5211 mounting pad and handle

Croquis détaillé du robinet à boisseau sphérique Elephant BV3232P (4 pièces)-SP-3WL-T-ISO-H PN63 avec support de montage et poignée ISO 5211

DN D L±1,5 L1 H1 H T C ISO 5211 Poids type L
10 10 71 55 13 56 100 9 F03/F04 0,530
15 12 71 55 13 55 131 9 F03/F04 0,475
20 15 82 63 10 73 131 9 F03/F04 0,800
25 18 98 72 13 78,5 167 11 F04/F05 1 165
32 25 118 92 12 90 167 11 F04/F05 2 255
40 32 122 100 20 115 193 14 F05/F07 3 555
50 38 150 119 19 122 193 14 F05/F07 4 730
65 50 178 142 20 138 242 17 F07/F10 7 000
80 64 202 163 18 163 150 17 F07/F10 9 970
100 78 231 192 25 192 154 17 F07/F10 14 245

Matériaux des composants du robinet à boisseau sphérique Elephant BV3232P(4pc)-SP-3WL-T-ISO-H PN63 avec support de montage et poignée ISO 5211

Ball valve component materials Elephant RP.SS316.200.MM 986 psi with ISO 5211 mounting pad and handle

Croquis détaillé du robinet à boisseau sphérique Elephant BV3232P (4 pièces)-SP-3WL-T-ISO-H PN63 avec support de montage et poignée ISO 5211

N° Nom de la pièce Matériel Quantité
1 Couverture SS316 3
2 Anneaux de selle Personnes 4
3 Joint de raccordement PTFE/RPTFE 3
4 rondelle de butée PTFE/RPTFE 1
5 Scellage PTFE/RPTFE 1
6 Tige S304 / S316 1
7 glande SS304 1
8 Noix SS304 2
9 boule de boulon S304 / S316 1
10 Corps SS316 1
11 Poignée S304 1
12 Coque de poignée PVC 1
13 Bouchon SS304 1

Spécifications
  • Matériau du joint à bille
    PTFE

Avis (0)

Documentation
nullBall valve ELEPHANT BV32xP 4pc -SP-3x-T-ISO-H

Paiement et sécurité

Moyens de paiement

    Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

    Variantes disponibles

    SKU Taille de la connexionPressionPrix DisponibilitéQuantité Ajouter au panier
    D160-22726DN1063 bar €26,77 Épuisé
    D160-22727DN1563 bar €26,16 5 En stock
    D160-22728DN2063 bar €35,33 5 En stock
    D160-22729DN2563 bar €48,38 10 En stock
    D160-22730DN3263 bar €84,06 Épuisé
    D160-22731DN4063 bar €117,12 2 En stock
    D160-22732DN5063 bar €152,35 2 En stock
    D160-22733DN6563 bar €482,78 Épuisé
    D160-22734DN8063 bar €705,54 2 En stock
    D160-22735DN10063 bar €1.012,39 Épuisé
