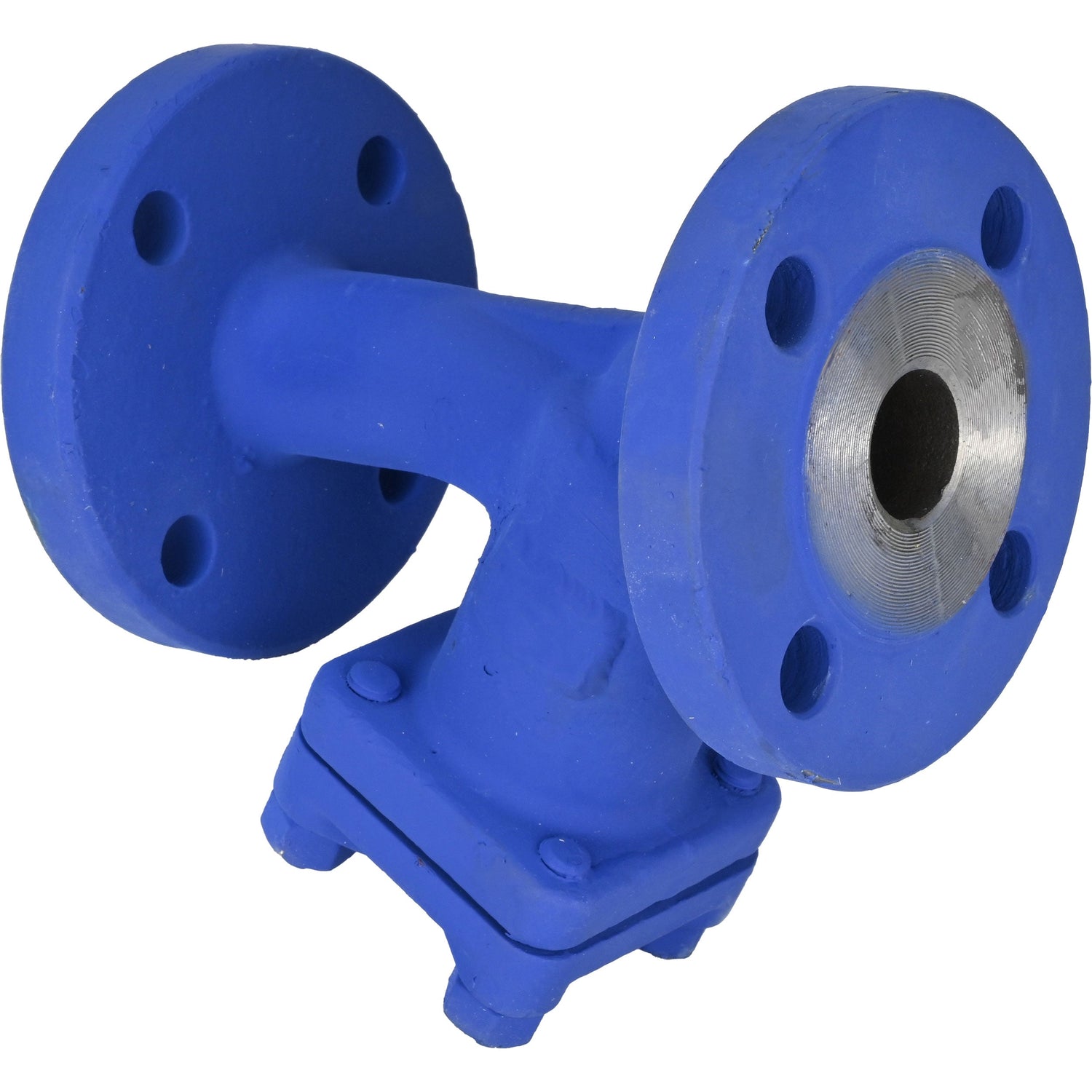

Mesh filters Elephant FMY2131-F Y-shaped, flanged, body - carbon steel – Valve Elephant
Elephant  |  SKU : D260-03181

Mesh filters Elephant FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - stainless steel AISI 304, gasket - metal, SYI

€181,72
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

Mesh filters are designed for installation in front of control valves, flow meters and other devices with increased requirements for the purity of water passing through them in heating systems, heat supply systems, technical hot and cold water supply systems, for mechanical cleaning of the working environment from dirt, rust, chips, etc.

Technical parameters of Elephant mesh filters FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - stainless steel AISI 304, gasket - metal, SYI:

Characteristic Meaning
Diameter 15-400 mm
Nominal pressure 40 bar
Working medium temperature from -10 to +400°C
Operating environment water, steam, air and other gases and
liquids compatible with the materials
of the filter parts
Connection type flanged
Service life 10 yers
Working medium flow direction arrow on filter body
Manufacturer's country China
Warranty 12 months

Mesh filters Elephant FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - stainless steel AISI 304, gasket - metal, SYI



Dimensions of Elephant mesh filters FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - stainless steel AISI 304, gasket - metal, SYI:

L,
mm		 ØD,
mm		 ØD1,
mm		 H,
mm		 Drain
plug
thread		 n-Ød,
pcs-mm		 Weight,
kg
DN15 149 95 65 70 R3/8" 4-14 2,6
DN20 201 105 75 100 R3/8" 4-14 4,4
DN25 201 115 85 110 R3/8" 4-14 4,8
DN32 214 140 100 115 R1/2" 4-18 6,9
DN40 241 150 110 125 R1/2" 4-18 9,2
DN50 271 165 125 130 R1/2" 4-18 11,5
DN65 323 185 145 160 R1" 8-18 22
DN80 323 200 160 200 R1" 8-18 19,5
DN100 354 235 190 250 R1" 8-22 26,4
DN125 400 270 220 288 R1" 8-26 36
DN150 427 300 250 260 R1" 8-26 49
DN200 580 375 320 395 R1" 12-30 111
DN250 690 450 385 380 R1" 12-33 153
DN300 807 515 450 500 R1" 16-33 272
DN350 750 580 510 490 R1" 16-36 289
DN400 850 660 585 540 R1" 16-39 378

Sketch Mesh filters Elephant FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - stainless steel AISI 304, gasket - metal, SYI





Materials of parts Elephant mesh filters FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - stainless steel AISI 304, gasket - metal, SYI:

№ Part Name Material
1 Body steel GS-C25
2 Cover steel GS-C25
3 Grid stainless steel AISI 304
4 Outlet pipe steel GS-C25
5 Inlet pipe steel GS-C25
6 Filter cover gasket stainless steel AISI 304 + graphite
7 Drain plug steel GS-C25

Sketch of parts and materials Mesh filters Elephant FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - stainless steel AISI 304, gasket - metal, SYI

Avis (0)

Documentation
nullMesh filter ELEPHANT FMY2131-F

Paiement et sécurité

Moyens de paiement

    Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

    Variantes disponibles

    SKU Connection sizePressurePrix DisponibilitéQuantité Ajouter au panier
    D260-03181DN1540 bar €181,72 Épuisé
    D260-03182DN2040 bar €189,98 Épuisé
    D260-03183DN2540 bar €195,14 Épuisé
    D260-03184DN3240 bar €248,88 Épuisé
    D260-03185DN4040 bar €545,91 Épuisé
    D260-03186DN5040 bar €665,61 Épuisé
    D260-03187DN6540 bar €969,71 Épuisé
    D260-03188DN8040 bar €797,07 Épuisé
    D260-03189DN10040 bar €1.035,95 Épuisé
    D260-03190DN12540 bar €1.923,26 Épuisé
    D260-03191DN15040 bar €1.947,59 Épuisé
    D260-03192DN20040 bar €4.007,03 Épuisé
    D260-03193DN25040 bar €5.323,23 Épuisé
    D260-03194DN30040 bar €8.090,20 Épuisé
    D260-03195DN35040 bar €11.734,77 Épuisé
    D260-03196DN40040 bar €16.312,15 Épuisé
