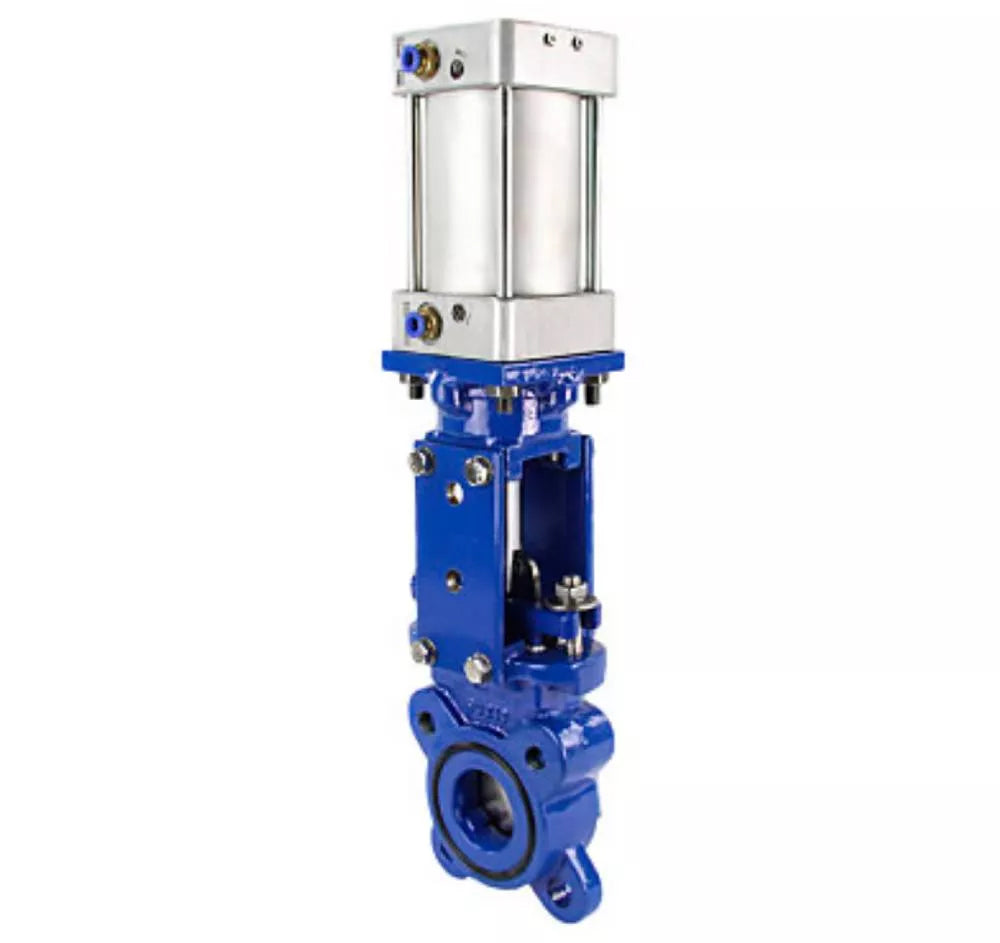

Vanne à guillotine Elephant GVKR1331E-2W-Fb-2P, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique
Vanne à guillotine Elephant GVKR1331E-2W-Fb-2P, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique - DN50 / 10 bars est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
Le robinet-vanne est conçu pour être installé sur la canalisation comme dispositif d'arrêt et réguler le débit du fluide dans les systèmes d'approvisionnement en eau (à l'exception des systèmes d'approvisionnement en eau potable) et dans l'industrie chimique.
Le principe de fonctionnement de la vanne à guillotine consiste à déplacer la vanne (couteau) perpendiculairement au flux du fluide. Lorsque le diamètre de l'alésage nominal de la canalisation est complètement bloqué, le flux est arrêté et lorsqu'il est partiellement bloqué, le flux est ajusté.
Le principe de fonctionnement de l'actionneur pneumatique est basé sur le mouvement du piston intégré grâce à l'air comprimé, qui est fourni au système à partir d'un compresseur ou d'un réservoir.
L'actionneur pneumatique est basé sur le mouvement du piston intégré par l'air comprimé.
Dimensions hors tout et d'installation des vannes à guillotine Elephant GVKR1331E-2W-Fb-2P, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique :
| DN | L, mm | D, mm | D1, mm | D2, mm | D0, mm | H1, mm | T, mm | d, mm | ● | O | N-É, mm | G |
| 50 | 48 | 165 | 125 | 99 | 100 | 445 | 12 | 18 | 2 | 2 | 4-М16 | 1/2″ |
| 65 | 48 | 185 | 145 | 118 | 100 | 520 | 12 | 18 | 2 | 2 | 4-М16 | 1/2″ |
| 80 | 51 | 200 | 160 | 132 | 100 | 558 | 12 | 18 | 2 | 6 | 8-М16 | 1/2″ |
| 100 | 51 | 220 | 180 | 156 | 100 | 675 | 12 | 18 | 2 | 6 | 8-М16 | 1/2″ |
| 125 | 57 | 250 | 210 | 184 | 100 | 780 | 12 | 18 | 2 | 6 | 8-М16 | 1/2″ |
| 150 | 57 | 285 | 240 | 211 | 125 | 850 | 14 | 23 | 2 | 6 | 8-M20 | 1/2″ |
| 200 | 70 | 340 | 295 | 266 | 125 | 980 | 16 | 23 | 2 | 6 | 8-M20 | 1/2″ |
| 250 | 70 | 395 | 350 | 319 | 160 | 1140 | 16 | 23 | 4 | 8 | 12-M20 | 1/2″ |
| 300 | 76 | 445 | 400 | 370 | 160 | 1360 | 16 | 23 | 4 | 8 | 12-M20 | 1/2″ |
Matériaux Vannes à guillotine Elephant GVKR1331E-2W-Fb-2P, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique :
| N° | Nom de la pièce | Matériel |
| 1 | Corps | Fonte GGG40 |
| 2 | Bague d'étanchéité | EPDM |
| 3 | Schieber | acier inoxydable SS304 |
| 4 | Joint de guidage | PTFE |
| 5 | Emballage | PTFE |
| 6 | Garniture de presse-étoupe | Acier WCB |
| 7 | Épingle | acier 45 |
| 8 | Patron | Acier WCB |
| 9 | Tige | Acier 2Cr13 |
| 10 | Étagère | Acier Q235 |
| 11 | Changer | - |
| 12 | Vérin pneumatique | - |
| 13 | Électrovanne | - |
| 14 | Filtre | - |
