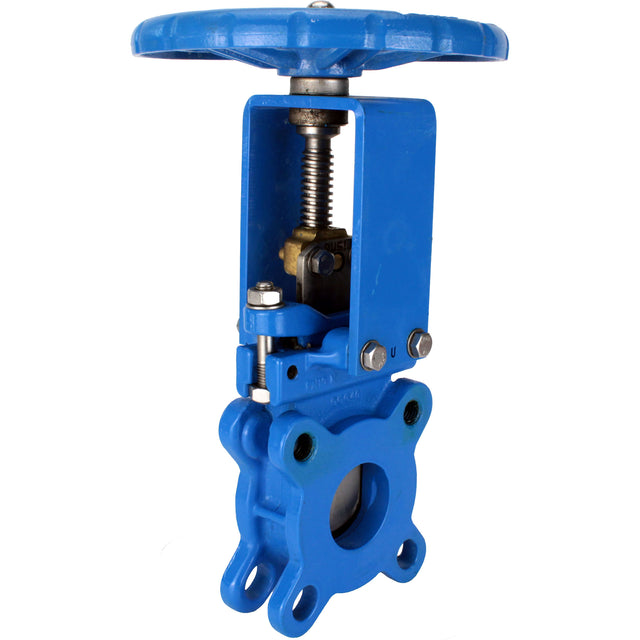

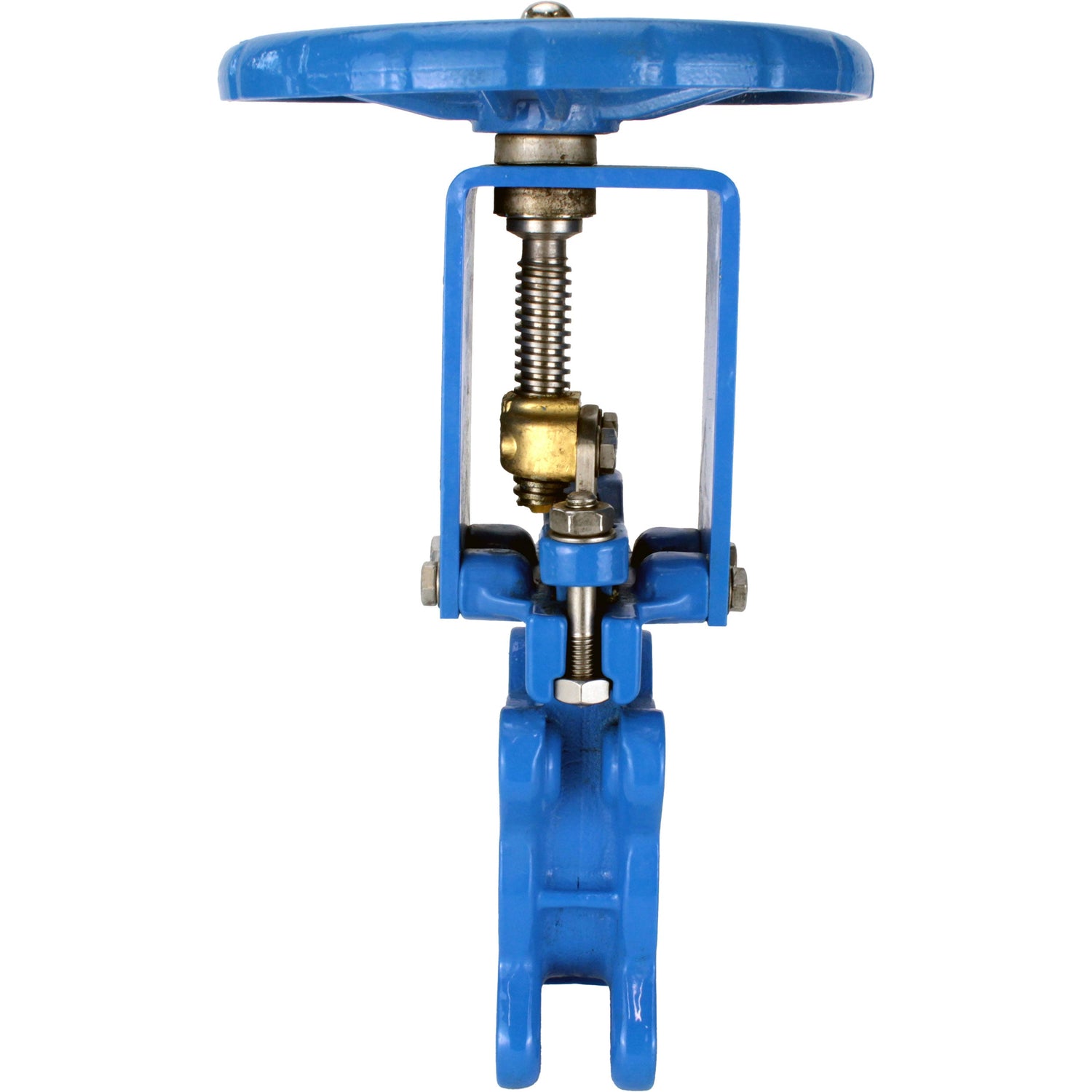

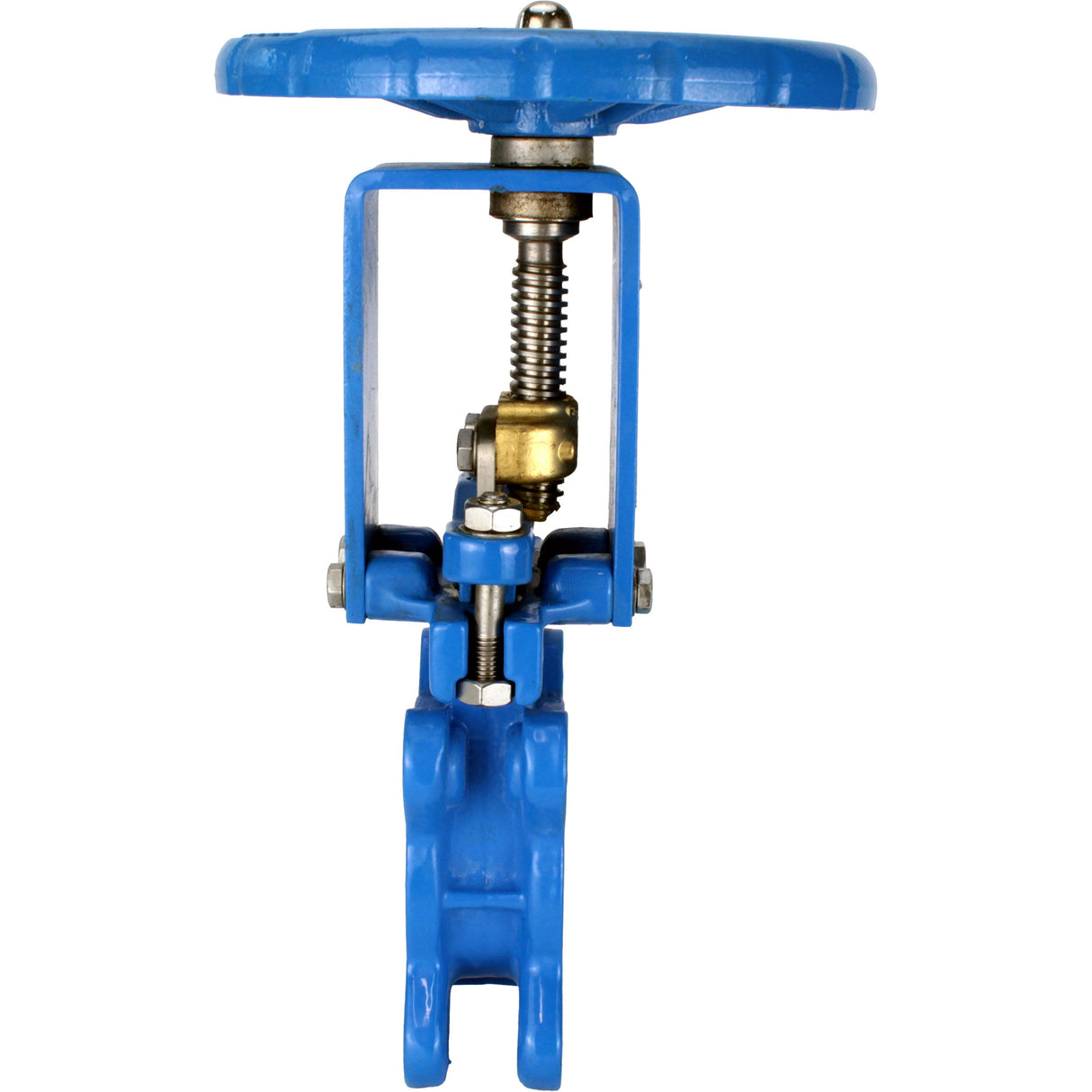

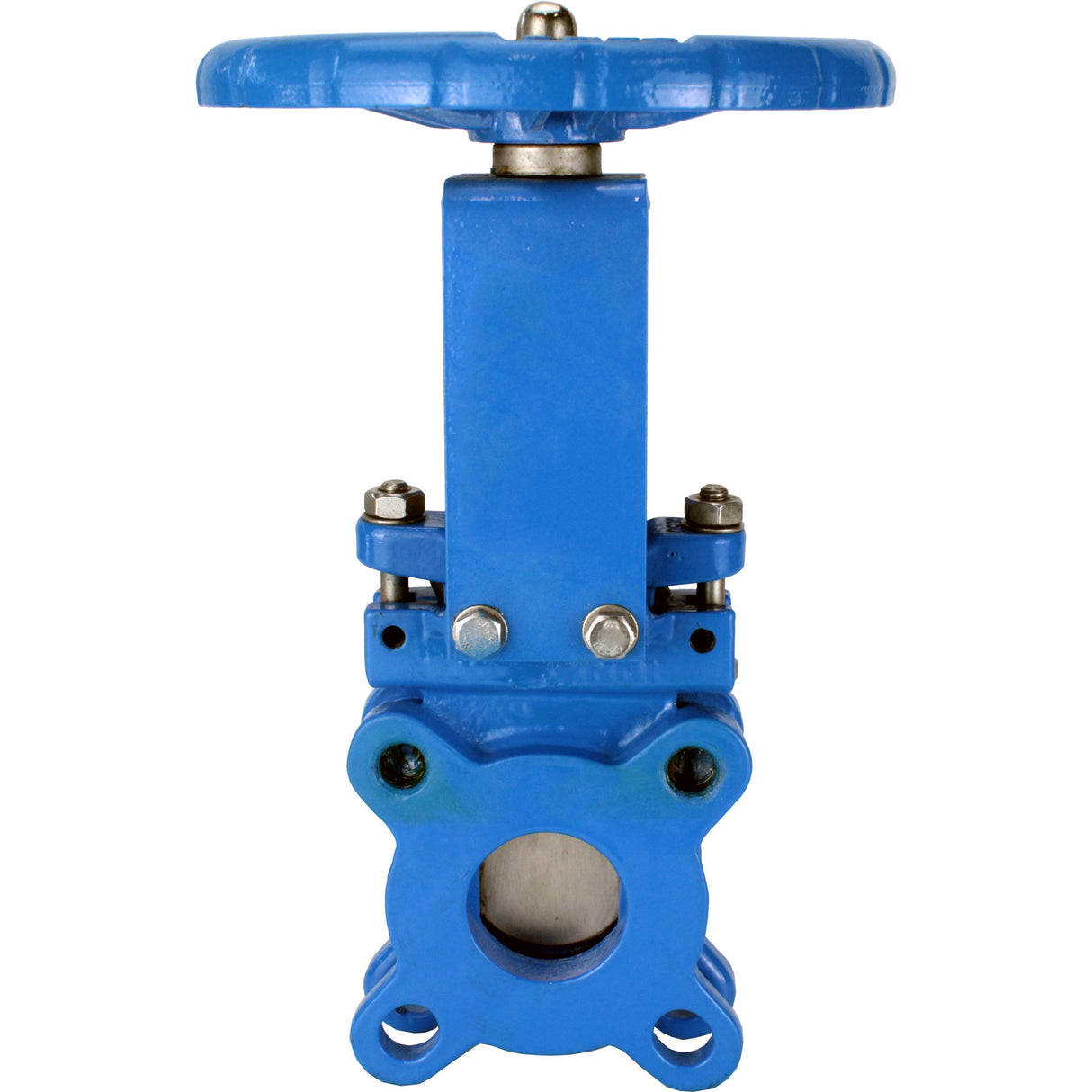

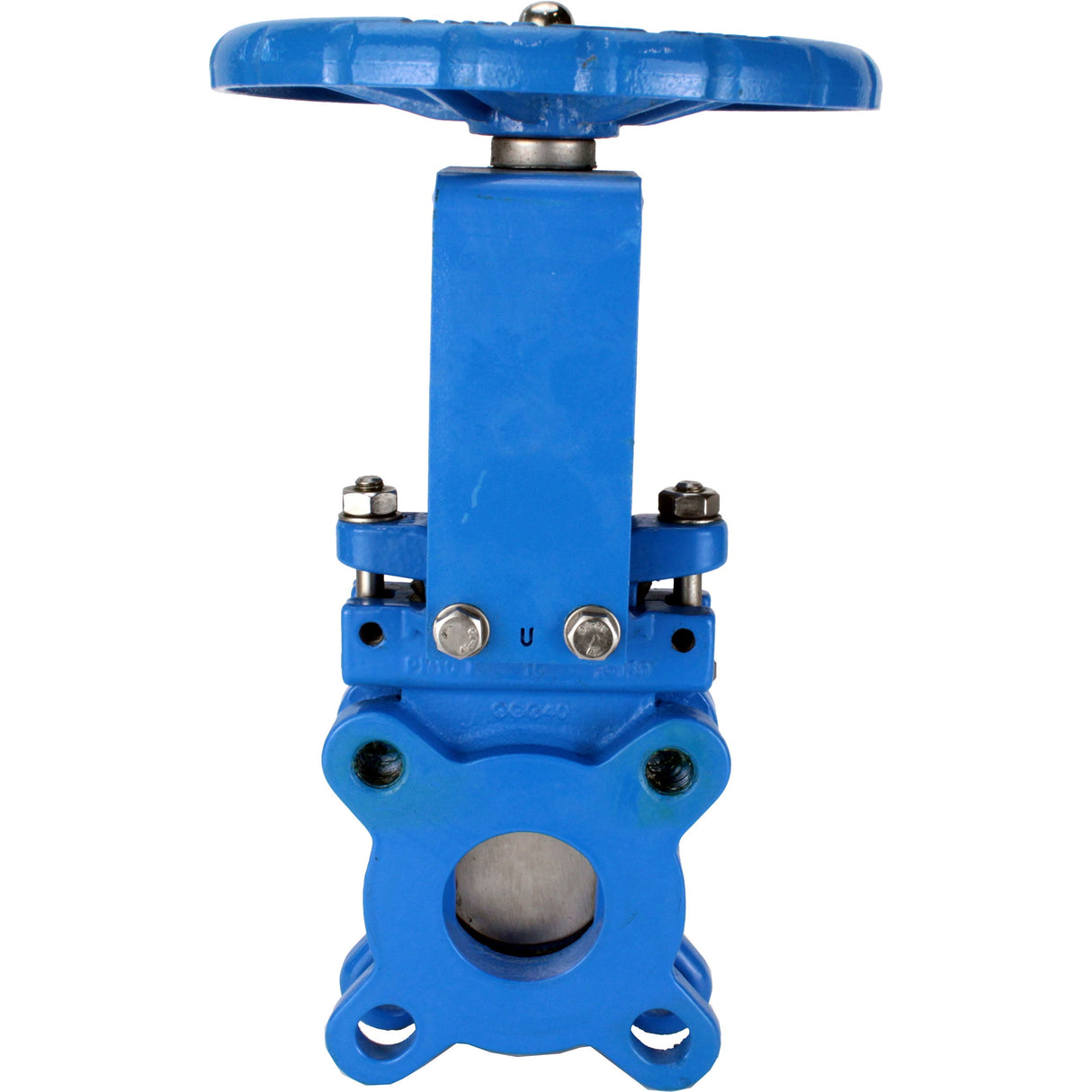

Vanne à guillotine Elephant GVKN1331N-2W-Fb-S, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - NBR, volant
Vanne à guillotine Elephant GVKN1331N-2W-Fb-S, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - NBR, volant - DN50 / 16 bars est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
Le robinet-vanne est conçu pour être installé sur la canalisation comme dispositif d'arrêt et réguler le débit du fluide dans les systèmes d'alimentation en eau (à l'exception des systèmes d'alimentation en eau potable) et dans l'industrie chimique. Le principe de fonctionnement du robinet-vanne consiste à déplacer la vanne (couteau) perpendiculairement au débit du fluide. Le débit est arrêté lorsque le diamètre de l'alésage nominal de la canalisation est complètement bouché et ajusté lorsqu'il est partiellement bouché.
Dimensions hors tout et d'installation des vannes à guillotine Elephant GVKN1331N-2W-Fb-S, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - NBR, volant :
| DN | L, mm | D, mm | D1, mm | D2, mm | D0, mm | H1, mm | T, mm | d, mm | ● | O | N-É, mm |
| 50 | 48 | 165 | 125 | 99 | 180 | 260 | 12 | 18 | 4 | 0 | 4-М16 |
| 65 | 48 | 185 | 145 | 118 | 200 | 330 | 12 | 18 | 2 | 2 | 4-М16 |
| 80 | 51 | 200 | 160 | 132 | 200 | 385 | 12 | 18 | 2 | 6 | 8-М16 |
| 100 | 51 | 220 | 180 | 156 | 240 | 378 | 12 | 18 | 2 | 6 | 8-М16 |
| 125 | 57 | 250 | 210 | 184 | 260 | 428 | 12 | 18 | 2 | 6 | 8-М16 |
| 150 | 57 | 285 | 240 | 211 | 280 | 490 | 14 | 23 | 2 | 6 | 8-M20 |
| 200 | 70 | 340 | 295 | 266 | 300 | 588 | 16 | 23 | 2 | 6 | 8-M20 |
| 250 | 70 | 395 | 350 | 319 | 320 | 690 | 16 | 23 | 4 | 8 | 12-M20 |
| 300 | 76 | 445 | 400 | 370 | 350 | 815 | 16 | 23 | 4 | 8 | 12-M20 |
Matériaux Vannes à guillotine Elephant GVKN1331N-2W-Fb-S, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - NBR, volant :
| N° | Nom de la pièce | Matériel |
| 1 | Corps | fonte GGG40 |
| 2 | Joint de siège | NBR |
| 3 | Schieber | Acier inoxydable SS304 |
| 4 | Joint de guidage | PTFE |
| 5 | Joint | PTFE |
| 6 | Garniture de presse-étoupe | Acier WCB |
| 7 | Étagère | Acier Q235 |
| 8 | Tige | Acier 2Cr13 |
| 9 | Noix | laiton |
| 10 | Plaque | Fonte HT200 |
| 11 | Palier | Acier GCr15 |
| 12 | Volant à main | fonte GGG40 |
| 13 | capuchon | acier Q235 |
