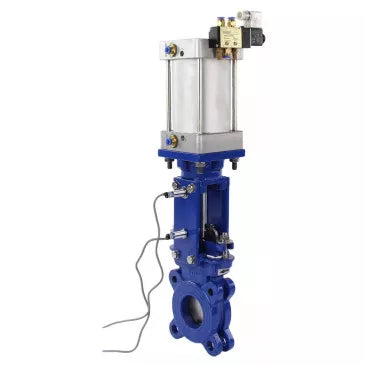

Gate valves Elephant GVKR3431M-1W-Fb-2P wafer type, with a rising spindle, body - WCB steel, seal - METAL, with pneumatic actuator, WENZ and pneumatic distributor 4V210-08 24V

€219,52
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

The gate valve is designed for installation on a pipeline as a shut-off device and for regulating the flow of the working medium in water supply systems (except for drinking water supply systems) and the chemical industry.

Pneumatic distributors are used for control in pneumatic systems with a NAMUR mating surface for installing distributors through through holes in the body. Electromagnetic control is carried out using voltage coils 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. Depending on the model, distributors have one-way or two-way control. Pneumatic distributors with electromagnetic control have a wide range of models and include common types of switching for three (3/2) and five (5/2 and 5/3) linear pneumatic distributors. Intended for use with gate valves with a pneumatic cylinder. Application is also possible on other valves with a pneumatic drive.





Technical characteristics of the Elephant GVKR3431M-1W-Fb-2P DN50-400 PN10 wafer gate valves, with a retractable spindle, body - WCB steel, seal - METAL, with a pneumatic actuator, WENZ and a pneumatic distributor 4V210-08 24V:

Name Meaning
Nominal pressure PN, bar 10
Connection type interflange
Wednesday water
Control type pneumatic drive
Application water supply, heat supply, industry
Gate valve type Gate valve
Working environment temperature, °C from -30 to +400





Sketch of the dimensions and sizes of the gate valves Elephant GVKR3431M-1W-Fb-2P Dn50-400 Ru10 interflange, with a retractable spindle, body - steel WCB, seal - METAL, with a pneumatic actuator, WENZ and a pneumatic distributor 4V210-08 24V




Dimensions and sizes of gate valves Elephant GVKR3431M-1W-Fb-2P Dn50-400 Ru10 interflange, with a retractable spindle, body - WCB steel, seal - METAL, with pneumatic actuator, WENZ and pneumatic distributor 4V210-08 24V:

Size Dn50 Dn65 Dn80 Dn100 Dn125 Dn150 Dn300 Dn400
DN, mm 50 65 80 100 125 150 300 400
L, mm 48 48 51 51 57 57 76 89
D, mm 165 165 200 220 250 285 445 565
D1, mm 125 145 160 180 210 240 400 515
D2, mm 99 118 132 156 181 211 370 480
D0, mm 100 100 100 100 100 125 160 200
H1, mm 417 460 510 600 628 780 1232 1528
G, inch 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″
N - Th 4 – M16 4 – M16 8 – M16 8 – M16 8 – M16 8 – M20 12 – M20 16 – M24
T, mm 12 12 12 12 12 14 16 20
Ød, mm 18 18 18 18 18 23 23 27
⬤, mm 4 4 4 4 4 4 6 10
〇, mm - - 4 4 4 4 6 6





Sketch of parts and materials of gate valves Elephant GVKR3431M-1W-Fb-2P Dn50-400 Ru10 interflange, with a rising spindle, body - steel WCB, seal - METAL, with pneumatic actuator, WENZ and pneumatic distributor 4V210-08 24V



Table of parts and materials of gate valves Elephant GVKR3431M-1W-Fb-2P Dn50-400 Ru10 interflange, with a rising spindle, body - WCB steel, seal - METAL, with pneumatic actuator, WENZ and pneumatic distributor 4V210-08 24V:

Item No. Details Material
1 Frame WCB steel
2 Gate Stainless steel SS304
3 Guide seal PTFE
4 Stuffing PTFE
5 Gland packing WCB steel
6 Rack steel Q235
7 Pin steel 45
8 Cartridge WCB steel
9 Stock steel 45+Cr
10 Switch -
11 Head of the rack cast iron GGG40
12 Pneumatic cylinder -
13 Solenoid valve -
14 Filter -
15 Wedge WCB steel





Technical parameters of SC pneumatic cylinders

Name Meaning
Model SC
Design double acting
Working environment compressed air
Damping adjustable
Working pressure range, bar 1-9
Operating temperature range, °C from -5 to +70





Sketch of dimensions and sizes of SC pneumatic cylinders



Dimensions and sizes of SC pneumatic cylinders

Model SC 100x70 SC 100x85 SC 100x100 SC 100x120 SC 100x145 SC 125x170 SC 200x320 SC 250x430
A, mm 112 112 112 112 112 140 220 270
A1, mm 125 125 125 125 125 155 260 220
A2, mm 70 70 70 70 70 85 140 -
A3, mm 50 50 50 50 50 60 100 -
A4, mm 104 104 104 104 104 130 226 -
h3, mm 10 10 10 10 10 15 20 -
h4, mm 10 10 10 10 10 15 20 -
NM, mm 4-M8 4-M8 4-M8 4-M8 4-M8 4-M10 4-M14 -
nd, mm 2-Ø8.2 2-Ø8.2 2-Ø8.2 2-Ø8.2 2-Ø8.2 2-Ø10.2 2-Ø14.2 -
B, mm 112 112 112 112 112 140 220 270
B1, mm 75±0.5 75±0.5 75±0.5 75±0.5 75±0.5 95±0.5 105±0.5 220±0.5
B2, mm 32±0.5 32±0.5 32±0.5 36±0.5 36±0.5 42±0.5 48±0.5 -
C, mm 33 33 33 33 33 40 50 -
D, mm Ø100 Ø100 Ø100 Ø100 Ø100 Ø125 Ø200 Ø250
E, mm 21 21 21 21 21 30 40 65
F, mm 6.2±0.1 6.2±0.1 6.2±0.1 6.2±0.1 6.2±0.1 8.2±0.1 - -
S, mm 70±1 85±1 100±1 120±1 145±1 170±1 320±1 430±1
H, mm 96 111 126 146 171 205 360 105
H1, mm 35±1 34±1 34±1 28±1 28±1 33±1 30±1 -
H2, mm 12±0.5 12±0.5 12±0.5 12±0.5 12±0.5 14±0.5 23±0.5 24±0.5
H3, mm 24.5±1 24.5±1 24.5±1 24.5±1 24.5±1 28.5±1 - -
d1, mm 10.2 10.2 10.2 10.2 10.2 12.2 - -
M, mm - - - - - - M27x3 M30x3.5
H4, mm - - - - - - - 650





Technical parameters of the pneumatic distributor Elephant 4V210-08

Name Meaning
Type of pneumatic distributor spool valve
Model of pneumatic distributor 4V210-08
Working pressure, bar 1.5 ÷ 1.8
Response frequency, cycles/sec 5
