Gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OS – Valve Elephant
Elephant  |  SKU : D040-08752

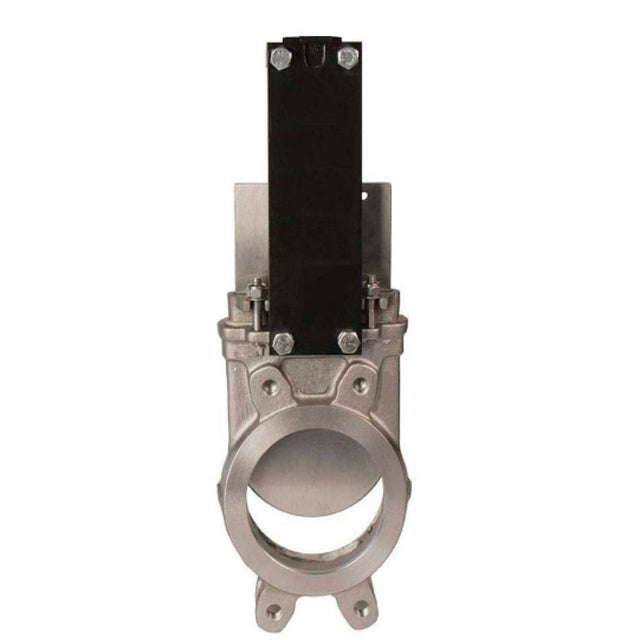

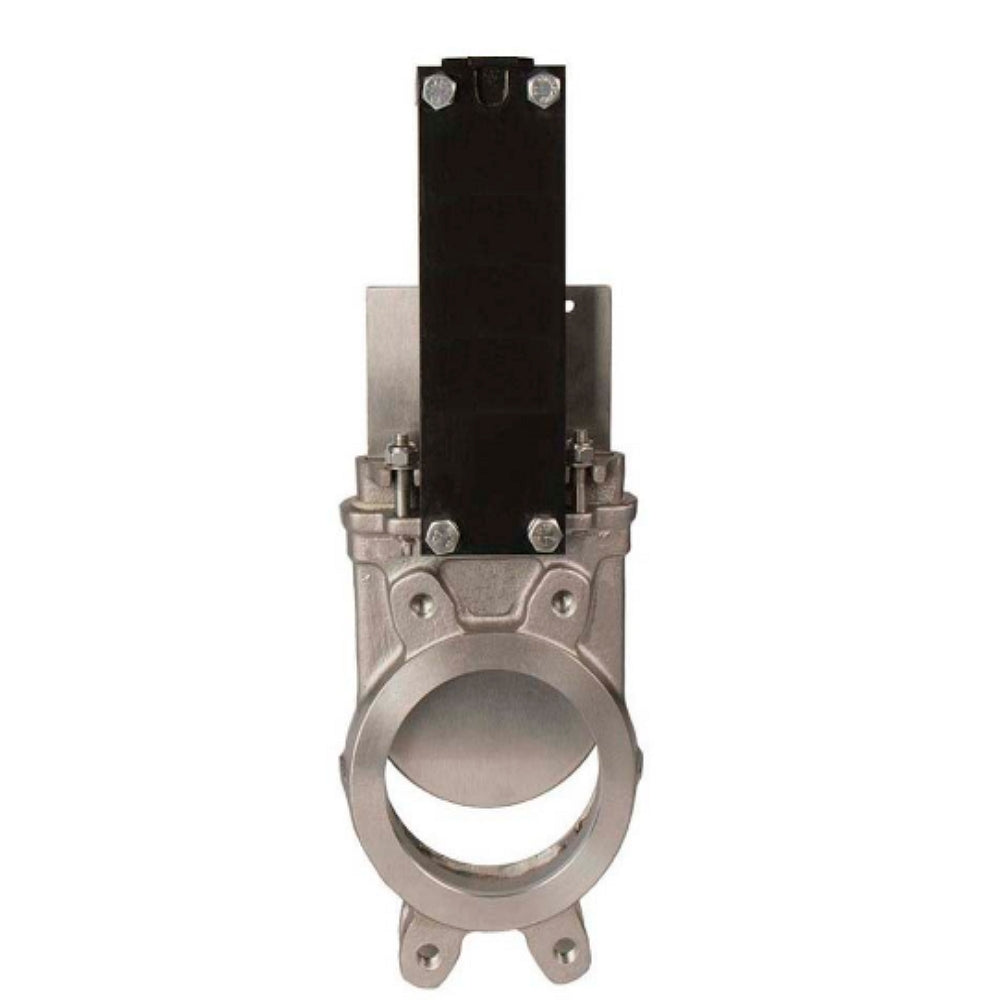

Gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and round stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator

€427,20
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

Gate valve GVKRxxx-2W-Fb-OST stainless steel, interflanged with OST-flange and round stem under electric actuator is designed to be installed on the pipeline as a shut-off device and regulate the flow of medium in water supply systems (except drinking water supply systems) and chemical industry.

The principle of operation of the gate valve is to move the gate (knife) perpendicular to the flow of medium. In case of complete closing of the pipeline nominal bore diameter the flow is stopped, in case of partial closing the flow is regulated.





Technical characteristics of gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and round stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator:

Nominal diameter DN, mm 50-300
Working pressure PN, bar 10-16
Working medium temperature t, ⁰C from -20 to +120
Working medium water, slightly contaminated liquids with suspended solids content up to 5%
Flow direction double-sided
Body material stainless steel AISI/SS 304
Seal EPDM
Control type flange OST 26-07-763-73 under electric actuator

Gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and round stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator





Dimensions and dimensions of gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and round stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator:

DN L, mm D, mm D1, mm D2, mm H, mm h1, mm h2, mm Weight, kg
50 48 160 125 99 285 3 4 8.5
65 48 185 145 118 310 3 4 10
80 51 200 160 132 346 3 4 12
100 51 220 180 156 384 3 4 14
125 51 250 210 184 432 3 4 20
150 57 280 240 212 478 3 4 25
200 70 340 295 266 572 3 4 35
250 70 400 350 319 650 3 4 50
300 76 450 400 370 745 3 4 68

Sketch dimensions and dimensions Gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and round stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator





Table of parts and materials for gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and round stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator:

№ Part name Material
1 Casing stainless steel AISI/SS 304
2 Schieber stainless steel AISI/SS 304
3-4 Bolt-nut A2-steel A4 steel
5 Seal PTFE+graphite
6 Gland packing WCB steel
7-9 Bolt-nut A2-steel A4
10 Stem stainless steel AISI/SS 304
11 Rack A3 steel
12 Seat seal EPDM
13 Rack head WCB steel
14 Nut brass
15 Pin steel 45
16 Cotter pin A3 steel

Sketch of parts and materials of slide gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and round stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator

Avis (0)

Documentation
nullGate valve ELEPHANT GVKRxxx-2W-Fb-OST DN50-150 16 bar stainless steel interflanged with OST-flange and round stem under electric actuator
nullGate valve ELEPHANT GVKRxxx-2W-Fb-OST DN200-300 10 bar stainless steel interflanged with OST-flange and round stem under electric actuator

Paiement et sécurité

Moyens de paiement

    Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

    Variantes disponibles

    SKU Connection sizePressurePrix DisponibilitéQuantité Ajouter au panier
    D040-08752DN5016 bar €427,20 Épuisé
    D040-08753DN6516 bar €517,92 Épuisé
    D040-08754DN8016 bar €635,89 Épuisé
    D040-08755DN10016 bar €744,87 Épuisé
    D040-08756DN12516 bar €909,98 Épuisé
    D040-08757DN15016 bar €1.173,44 Épuisé
    D040-08758DN20010 bar €1.637,41 Épuisé
    D040-08759DN25010 bar €2.185,05 Épuisé
    D040-08760DN30010 bar €2.734,32 Épuisé
