Elephant | SKU : D040-08881

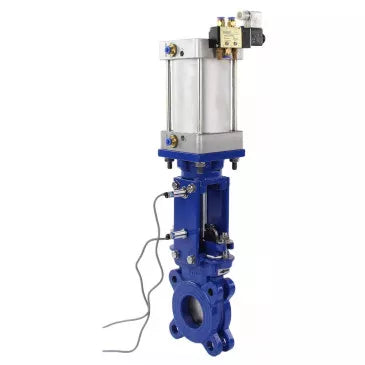

Gate valves Elephant GVKR1331E-2W-Fb-2P interflanged, with sliding spindle, body - cast iron GGG-40, seal - EPDM, with pneumatic actuator, WENZ and pneumatic valve 4V210-08 220V

€197,00

Taxes incluses Frais de livraison calculés lors du paiement.

Size

Pressure

Variantes de produit

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

Gate valve is designed to be installed on the pipeline as a shut-off device and to regulate the flow of working medium in water supply systems (except drinking water supply systems) and chemical industry.

Pneumatic valves are used for control in pneumatic systems with NAMUR docking surface for installation of valves through through holes in the body. Electromagnetic control, is carried out by means of voltage coils 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. Depending on the model, the valves are single- or double-acting. Solenoid operated pneumatic valves have a wide range of models and include common switching types for three (3/2) and five (5/2 and 5/3) line pneumatic valves. They are intended for use with gate valves with pneumatic cylinder. Application is also possible on other pneumatically actuated valves.

Technical characteristics of gate valves Elephant GVKR1331E-2W-Fb-2P interflanged, with sliding spindle, body - cast iron GGG-40, seal - EPDM

Here’s the translation:

Name	Value
Nominal pressure PN, bar	10
Type of connection	Flanged
Medium	Water
Type of control	Pneumatic actuator
Application	Water supply, heating, industry
Valve type	Gate valve
Working medium temperature, °C	From -30 to +110
Country of manufacture	China

Dimensions and dimensions of gate valves Elephant GVKR1331E-2W-Fb-2P interflanged, with sliding spindle, body - cast iron GGG-40, seal - EPDM

Size	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300
DN, mm	50	65	80	100	125	150	200	250	300
L, mm	48	48	51	51	57	57	70	70	76
D, mm	165	185	200	220	250	285	340	395	445
D1, mm	125	145	160	180	210	240	295	350	400
D2, mm	99	118	132	156	184	211	266	319	370
D0, mm	100	100	100	100	100	125	125	160	160
H1	445	520	558	675	780	850	980	1140	1360
G,	1/2″	1/2″	1/2″	1/2″	1/2″	1/2″	1/2″	1/2″	1/2″
N - Th	4 – M16	4 – M16	8 – M16	8 – M16	8 – M16	8 – M20	8 – M20	12 – M20	12 – M20
T, mm	12	12	12	12	12	14	16	16	16
Ød, mm	18	18	18	18	18	23	23	23	23
⬤, mm	2	2	2	2	2	2	2	4	4
〇, mm	2	2	6	6	6	6	6	8	8

Sketch of dimensions and dimensions of gate valves Elephant GVKR1331E-2W-Fb-2P interflanged, with sliding spindle, body - cast iron GGG-40, seal - EPDM

Table of parts and materials of gate valves Elephant GVKR1331E-2W-Fb-2P interflanged, with sliding spindle, body - cast iron GGG-40, seal - EPDM

No.	Details	Material
1	Body	Cast iron GGG40
2	Sealing ring	EPDM
3	Gate	Stainless steel SS304
4	Guide seal	PTFE
5	Packing	PTFE
6	Packing for gland	Steel WCB
7	Pin	Steel 45
8	Cartridge	Steel WCB
9	Stem	Steel 2Cr13
10	Stand	Steel Q235
11	Switch	-
12	Pneumatic cylinder	-
13	Solenoid valve	-
14	Filter	-

Sketch of parts and materials of slide gate valves Elephant GVKR1331E-2W-Fb-2P interflanged, with sliding spindle, body - cast iron GGG-40, seal - EPDM

Technical parameters of SC pneumatic cylinders

Name	Value
Model	SC
Construction	Double acting
Working environment	Compressed air
Contamination class	6 according
Damping	Adjustable
Operating pressure range (bar)	1-9
Operating temperature range (°C)	from -5 to +70

Dimensions and dimensions of SC pneumatic cylinders

Here’s the translation for your table:

Model	SC 100x70	SC 100x85	SC 100x100	SC 100x120	SC 100x145	SC 125x170	SC 125x220	SC 160x270	SC 200x320
A, mm	112	112	112	112	112	140	140	180	220
A1, mm	125	125	125	125	125	155	155	192	260
A2, mm	70	70	70	70	70	85	85	110	140
A3, mm	50	50	50	50	50	60	60	80	100
A4, mm	104	104	104	104	104	130	130	160	226
h3, mm	10	10	10	10	10	15	15	16	20
h4, mm	10	10	10	10	10	15	15	16	20
N-M, mm	4-M8	4-M8	4-M8	4-M8	4-M8	4-M10	4-M10	4-M12	4-M14
n-d, mm	2-Ø8.2	2-Ø8.2	2-Ø8.2	2-Ø8.2	2-Ø8.2	2-Ø10.2	2-Ø10.2	2-Ø12.2	2-Ø14.2
B, mm	112	112	112	112	112	140	140	180	220
B1, mm	75±0.5	75±0.5	75±0.5	75±0.5	75±0.5	95±0.5	95±0.5	105±0.5	105±0.5
B2, mm	32±0.5	32±0.5	32±0.5	36±0.5	36±0.5	42±0.5	42±0.5	48±0.5	48±0.5
C, mm	33	33	33	33	33	40	40	50	50
D, mm	Ø100	Ø100	Ø100	Ø100	Ø100	Ø125	Ø125	Ø160	Ø200
E, mm	21	21	21	21	21	30	30	32	40
F, mm	6.2±0.1	6.2±0.1	6.2±0.1	6.2±0.1	6.2±0.1	8.2±0.1	8.2±0.1	-	-
S, mm	70±1	85±1	100±1	120±1	145±1	170±1	170±1	270±1	320±1
H, mm	96	111	126	146	171	205	255	320	360
H1, mm	35±1	34±1	34±1	28±1	28±1	33±1	33±1	30±1	30±1
H2, mm	12±0.5	12±0.5	12±0.5	12±0.5	12±0.5	14±0.5	14±0.5	23±0.5	23±0.5
H3, mm	24.5±1	24.5±1	24.5±1	24.5±1	24.5±1	28.5±1	28.5±1	-	-
d1, mm	10.2	10.2	10.2	10.2	10.2	12.2	12.2	-	-
M, mm	-	-	-	-	-	-	-	M27x3	M27x3

Sketch of dimensions and dimensions of SC pneumatic cylinders

Technical parameters of the pneumatic valve Elephant 4V210-08

Name	Value
Type of Pneumatic Distributor	Spool-type
Model of Pneumatic Distributor	4V210-08
Working Pressure, bar	1.5 ÷ 1.8
Operating Frequency, cycle/sec	5

Avis (0)

Documentation

Pneumatic valve ELEPHANT 4V210-08 spool-type

Paiement et sécurité

Moyens de paiement

Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

Variantes disponibles

SKU	Size	Pressure	Price	Availability	Quantity
D040-08881	DN50	10 bar	€197,00	Out of stock	Qty
D040-08882	DN65	10 bar	€230,00	Out of stock	Qty
D040-08883	DN80	10 bar	€242,00	Out of stock	Qty
D040-08884	DN100	10 bar	€279,00	Out of stock	Qty
D040-08885	DN125	10 bar	€292,00	Out of stock	Qty
D040-08886	DN150	10 bar	€387,00	Out of stock	Qty
D040-08887	DN200	10 bar	€580,00	Out of stock	Qty
D040-08888	DN250	10 bar	€859,00	Out of stock	Qty
D040-08889	DN300	10 bar	€927,00	Out of stock	Qty
