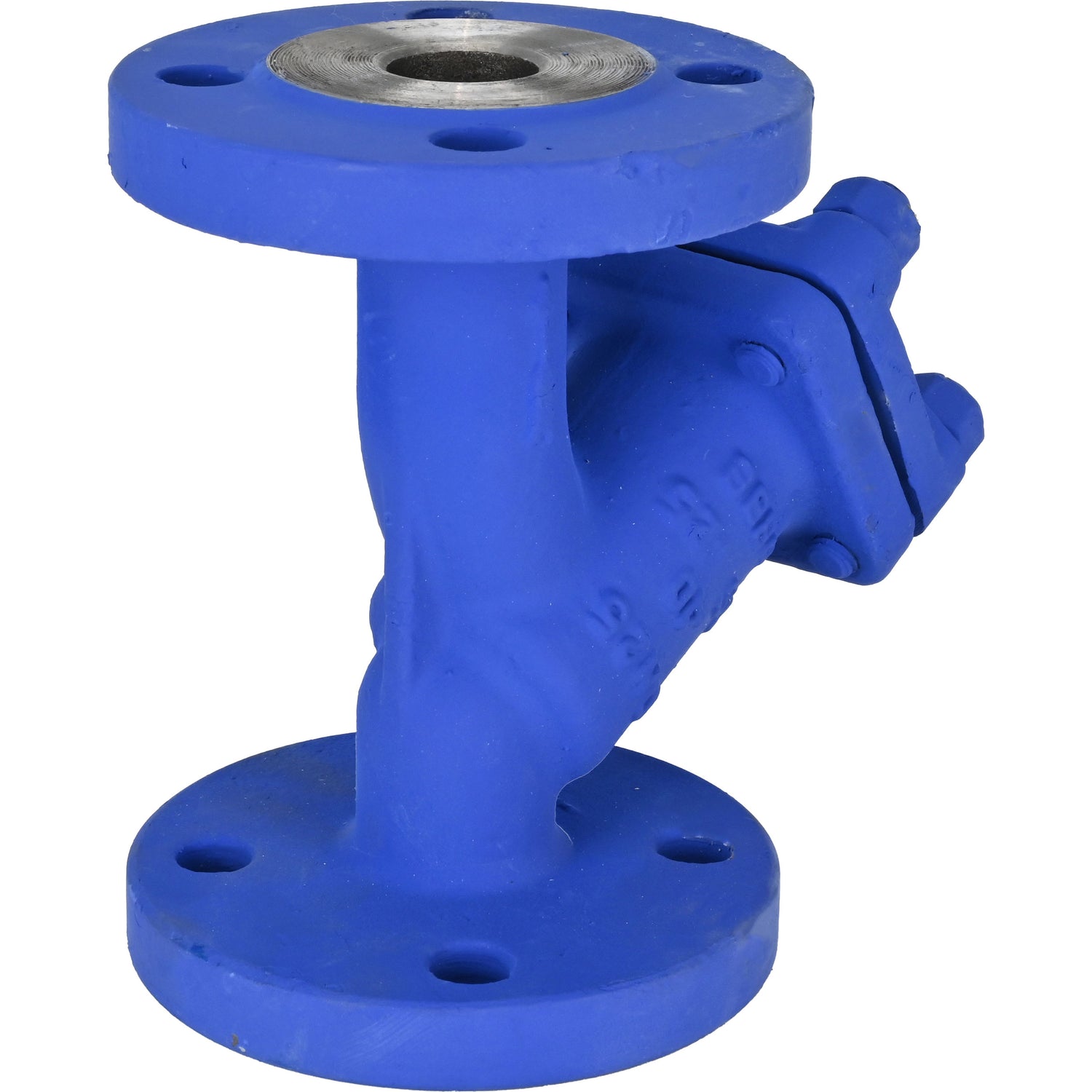

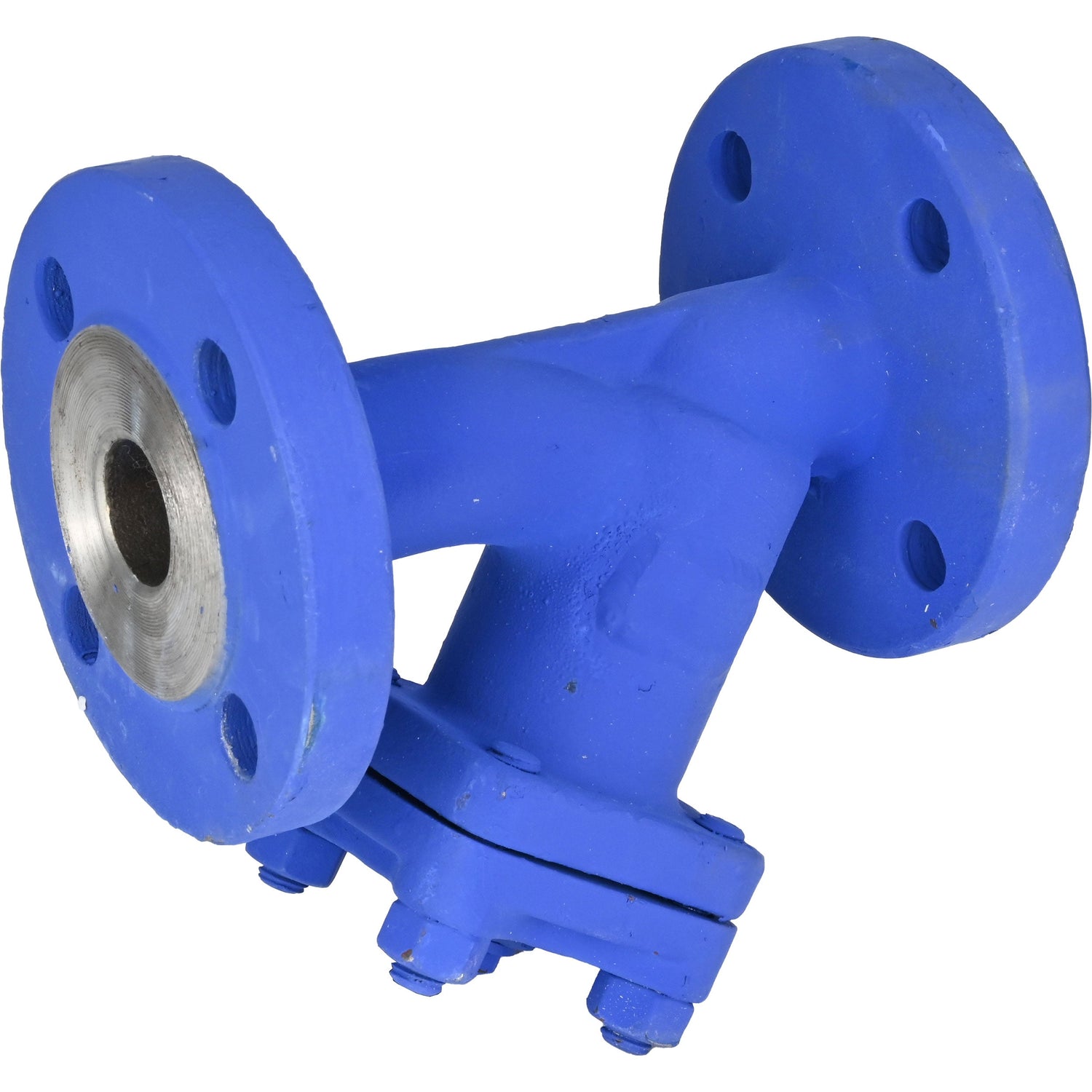

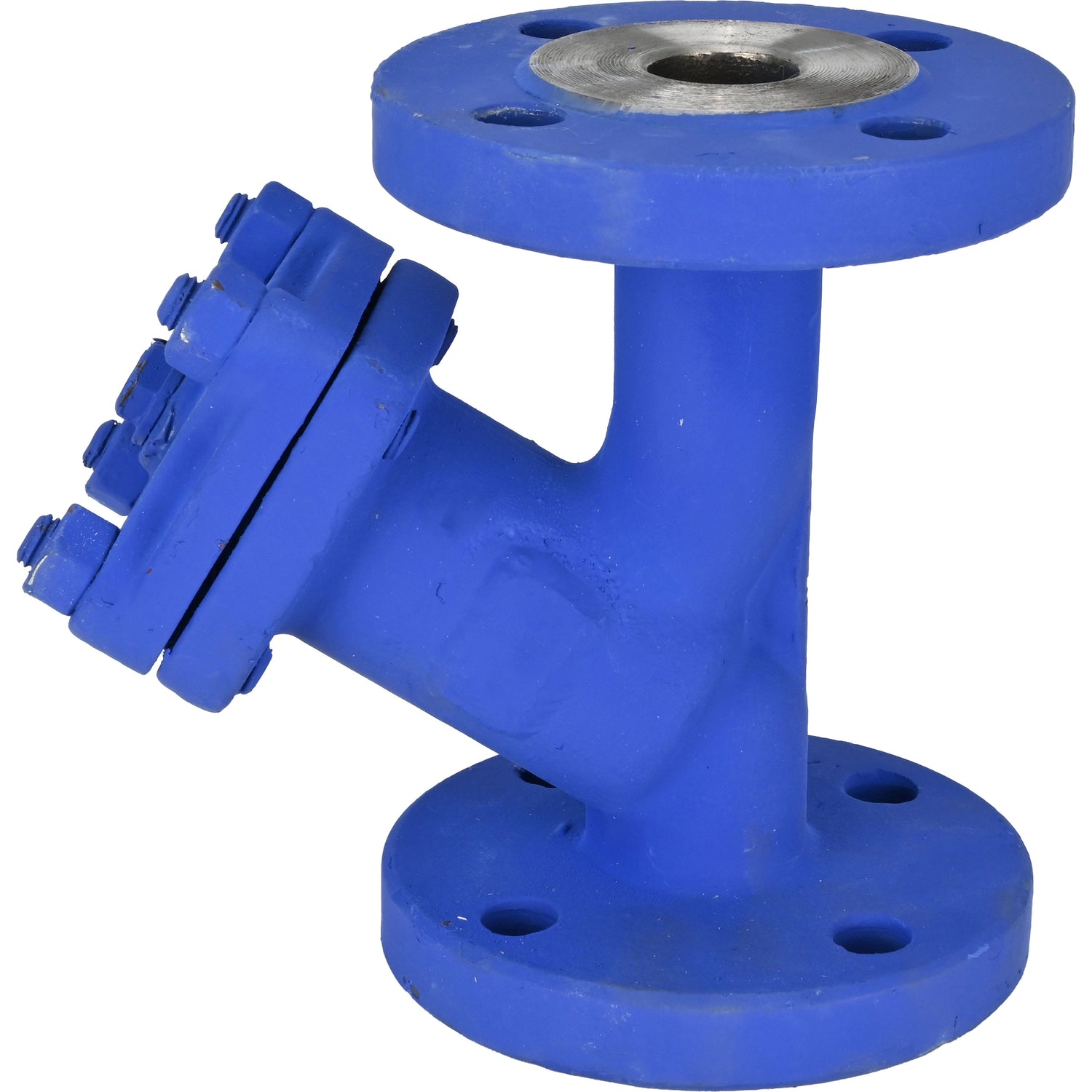

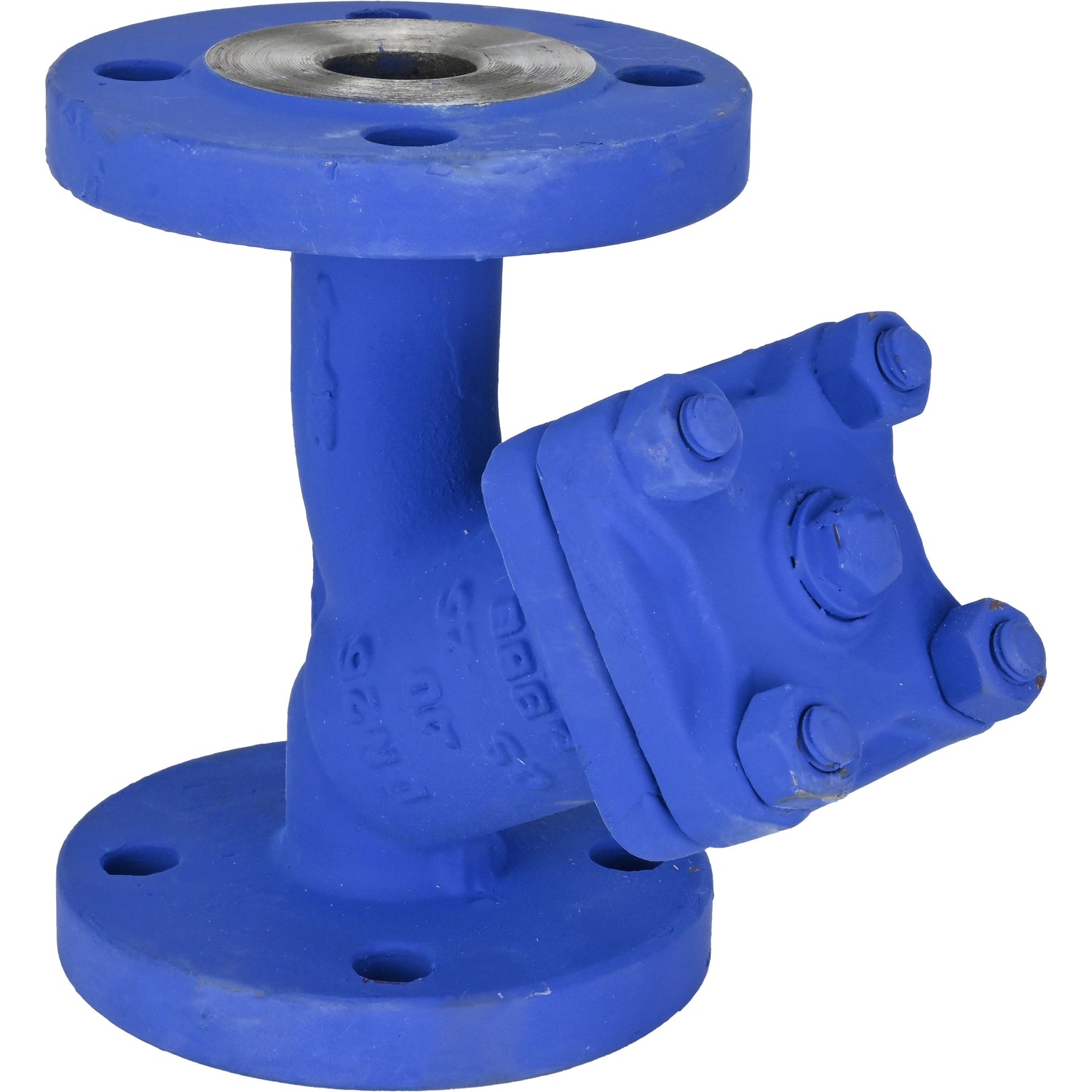

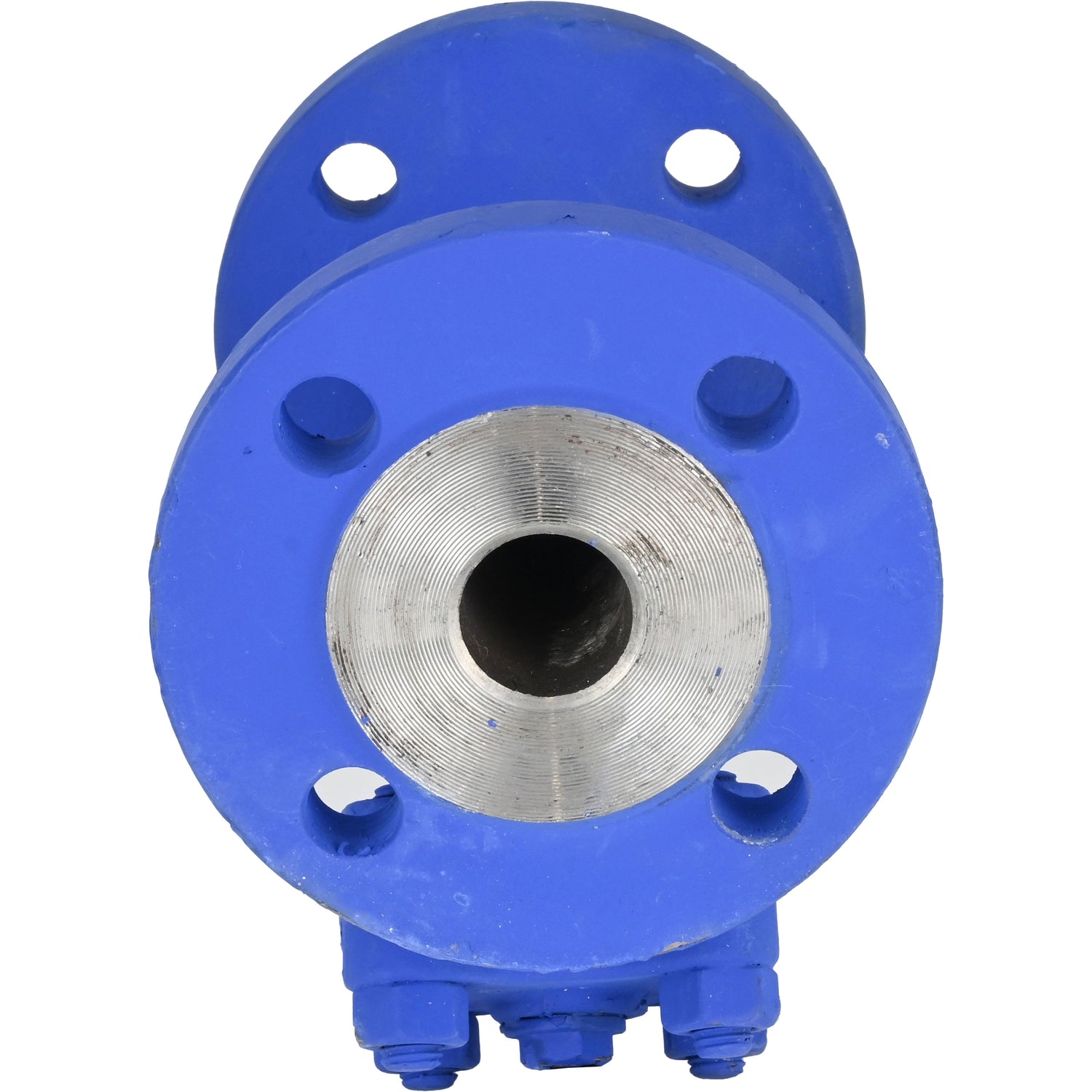

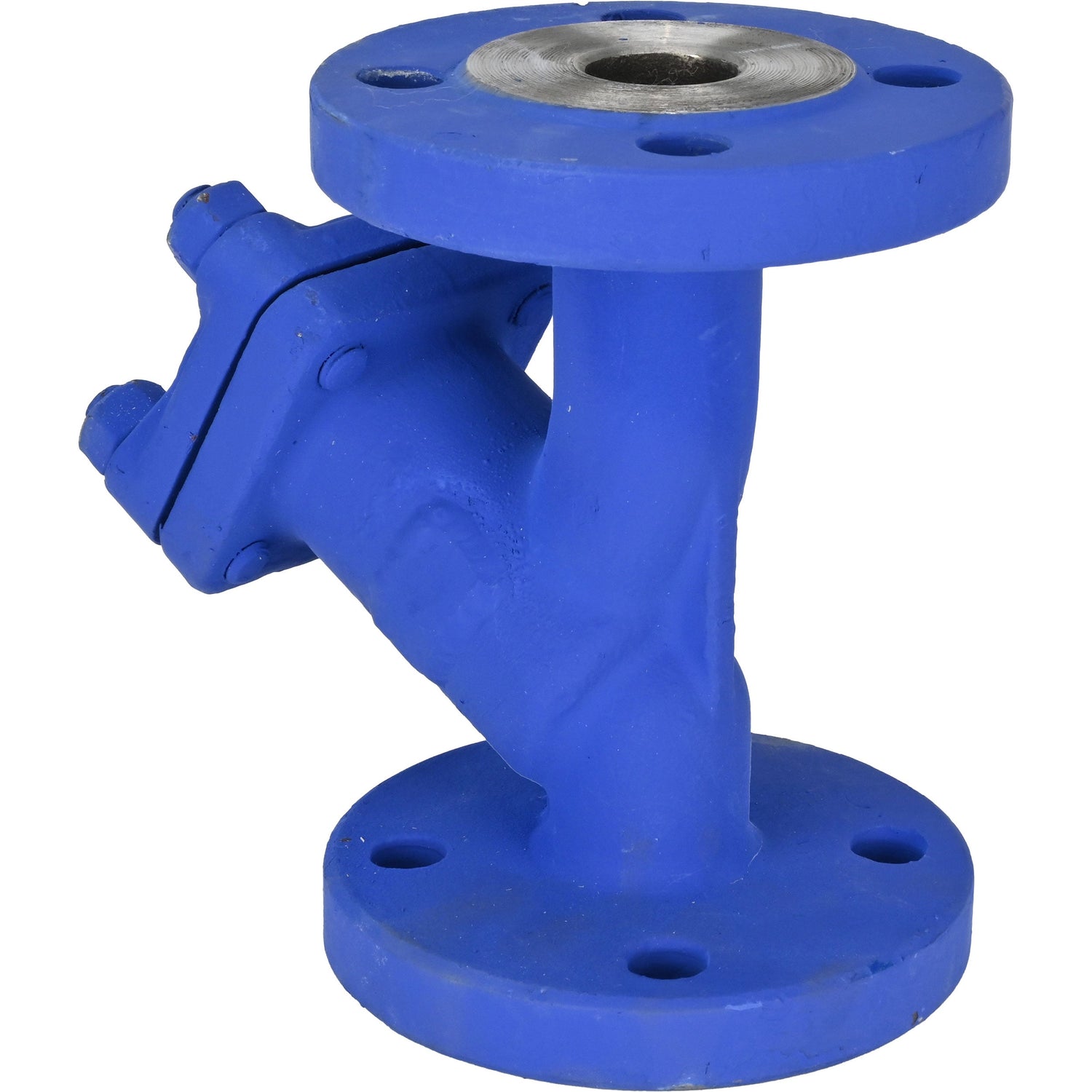

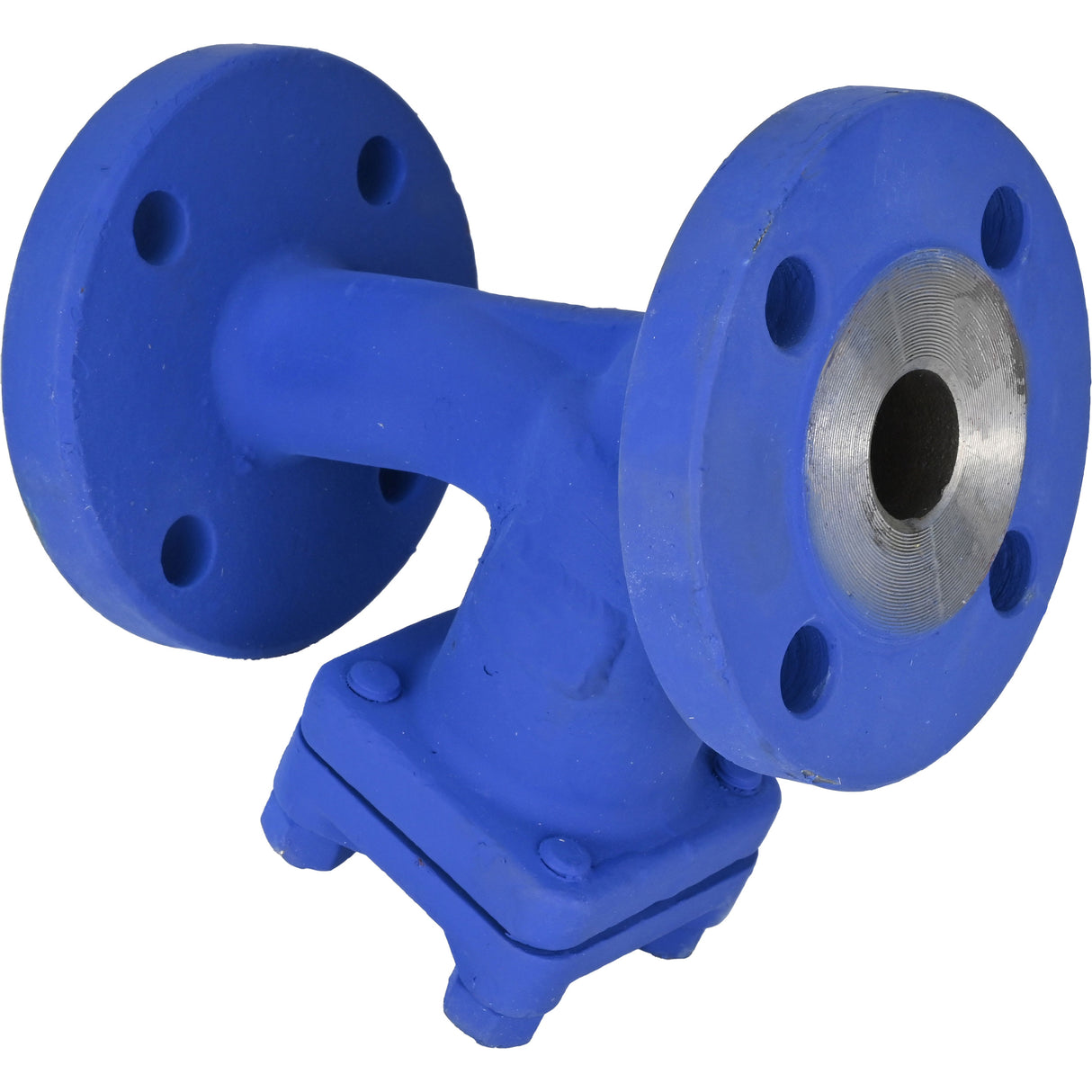

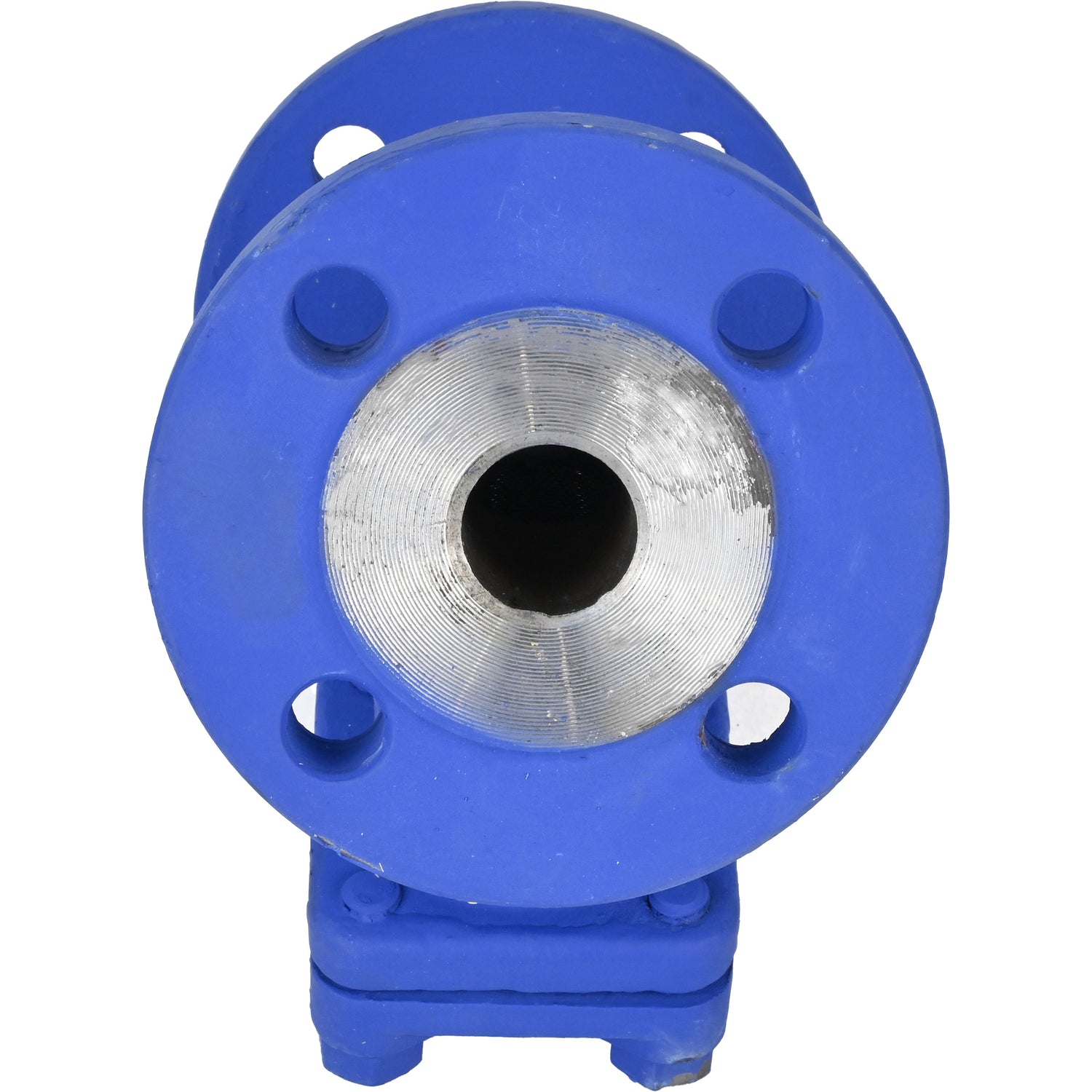

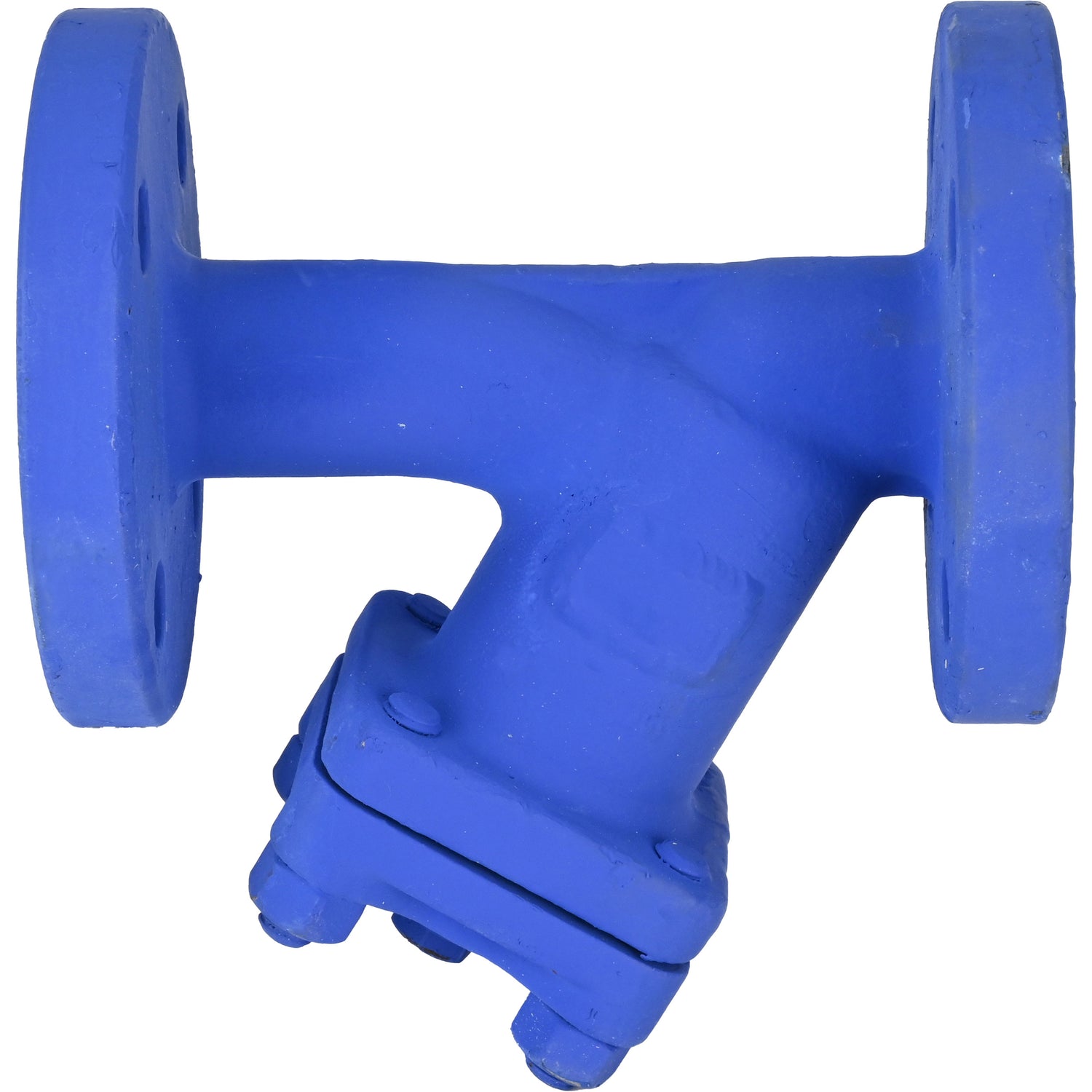

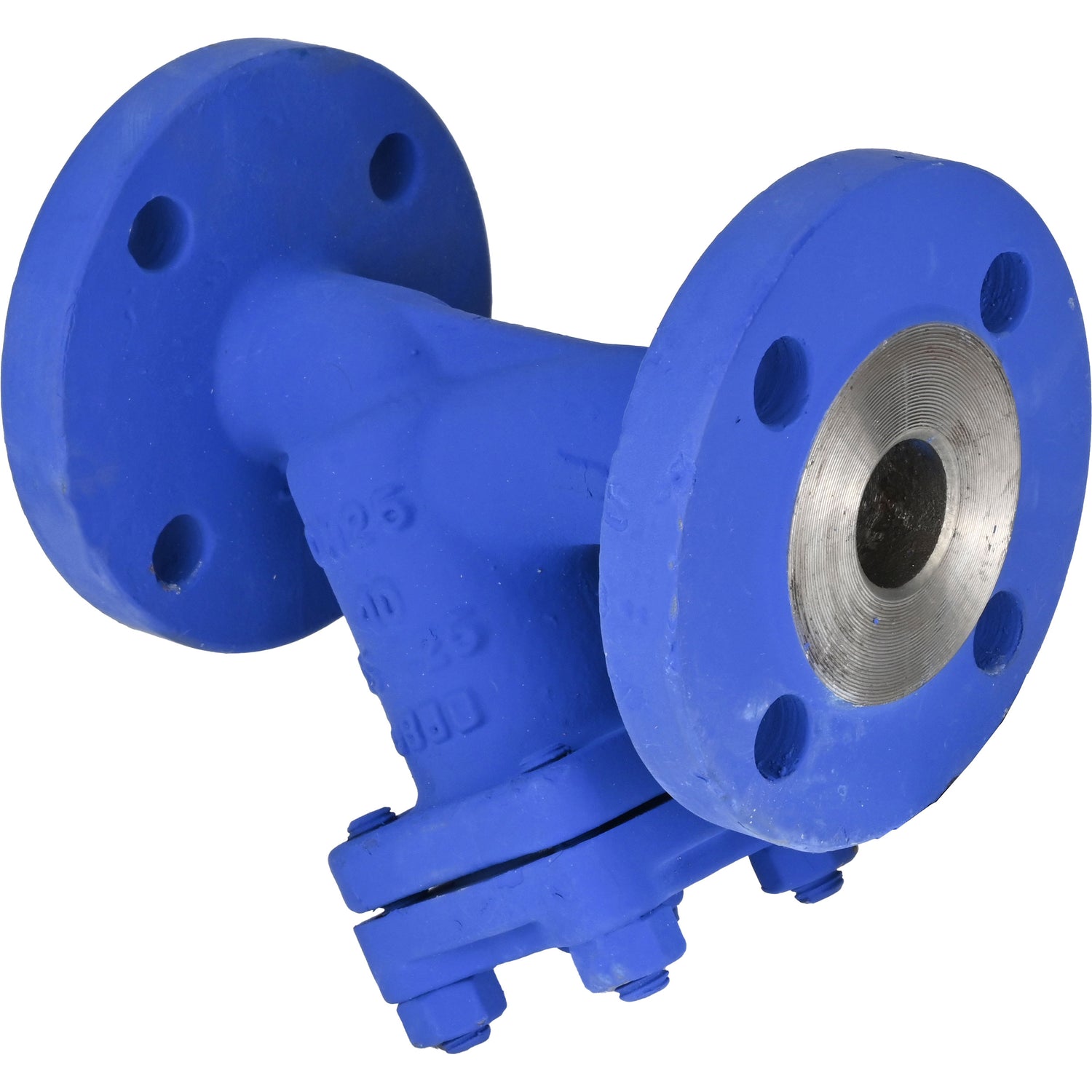

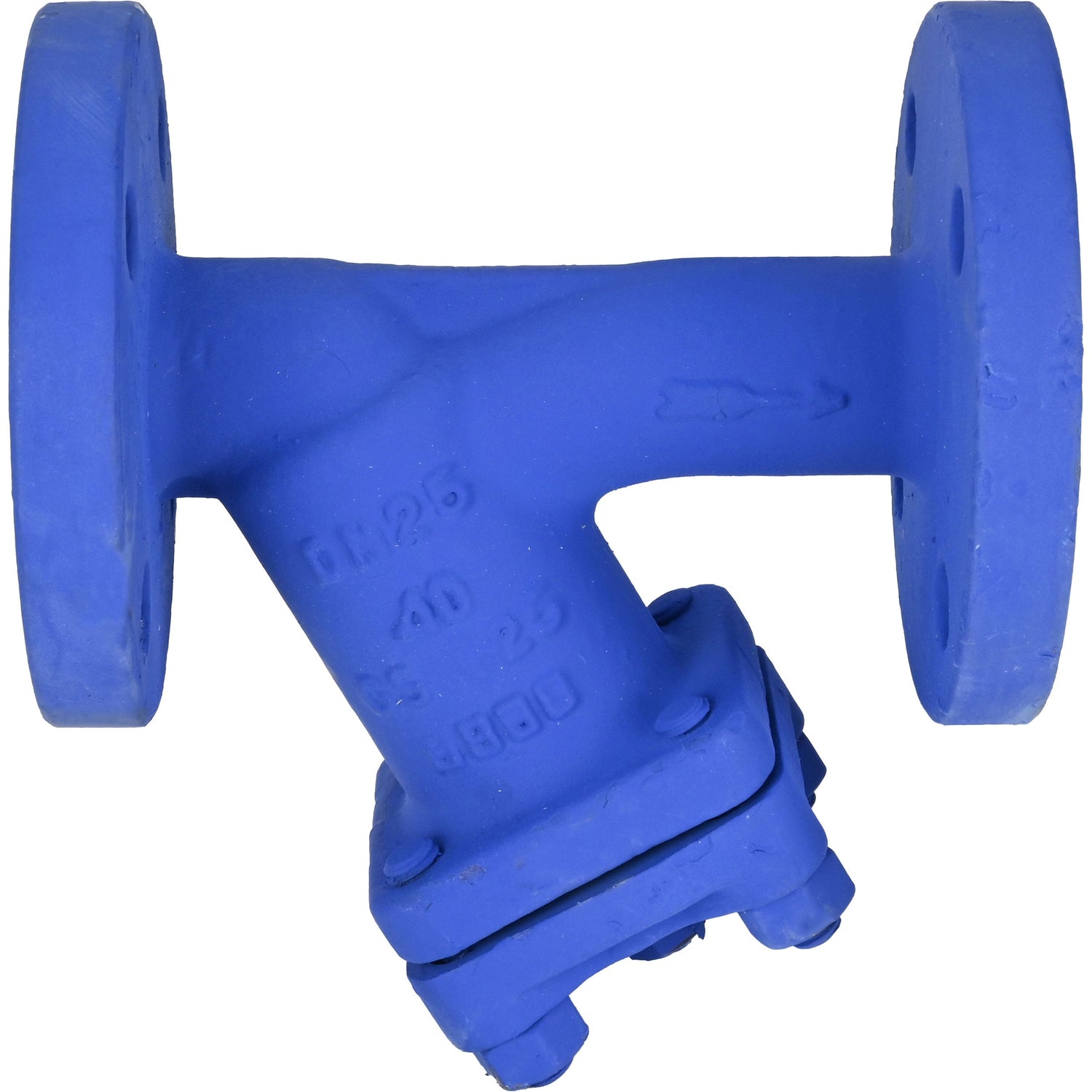

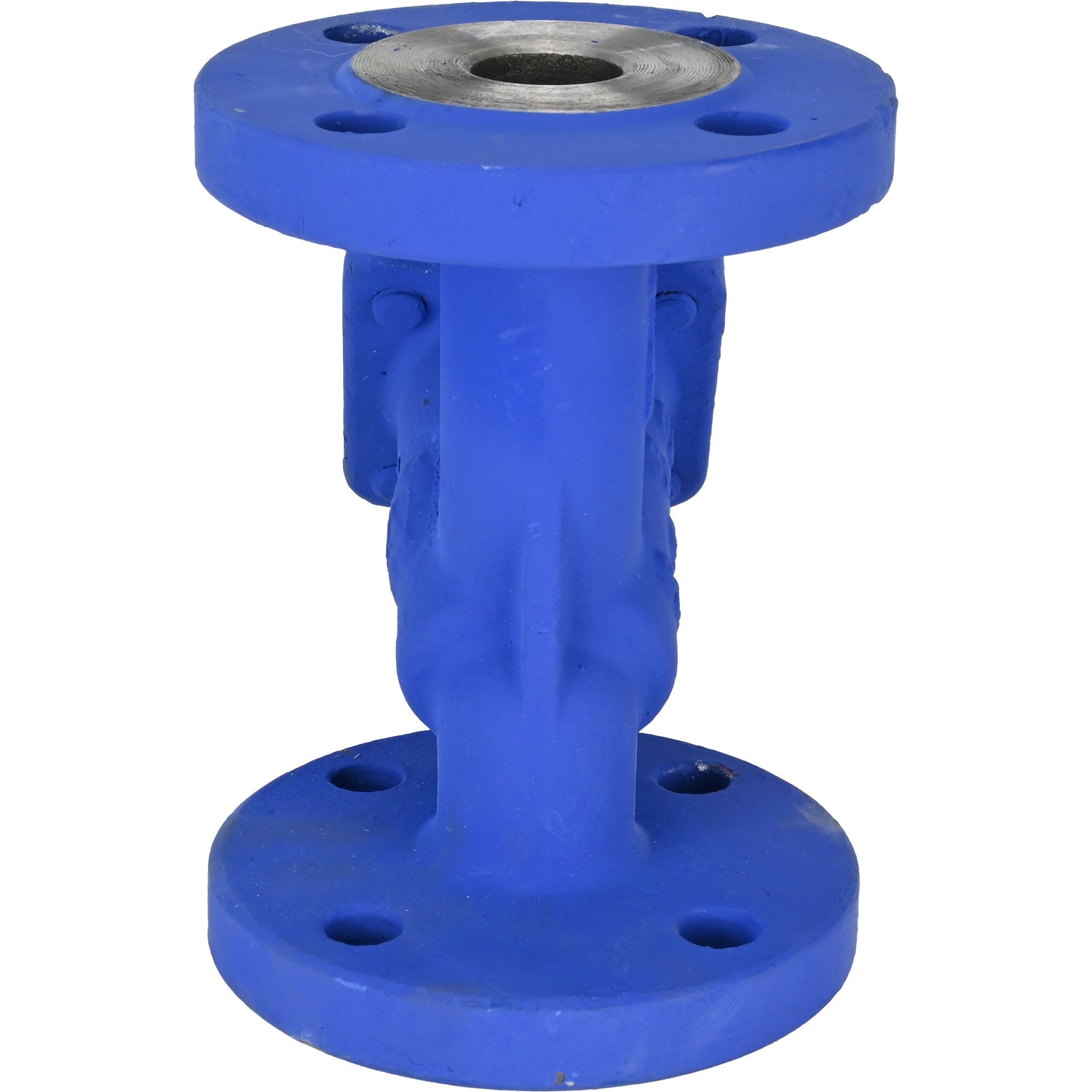

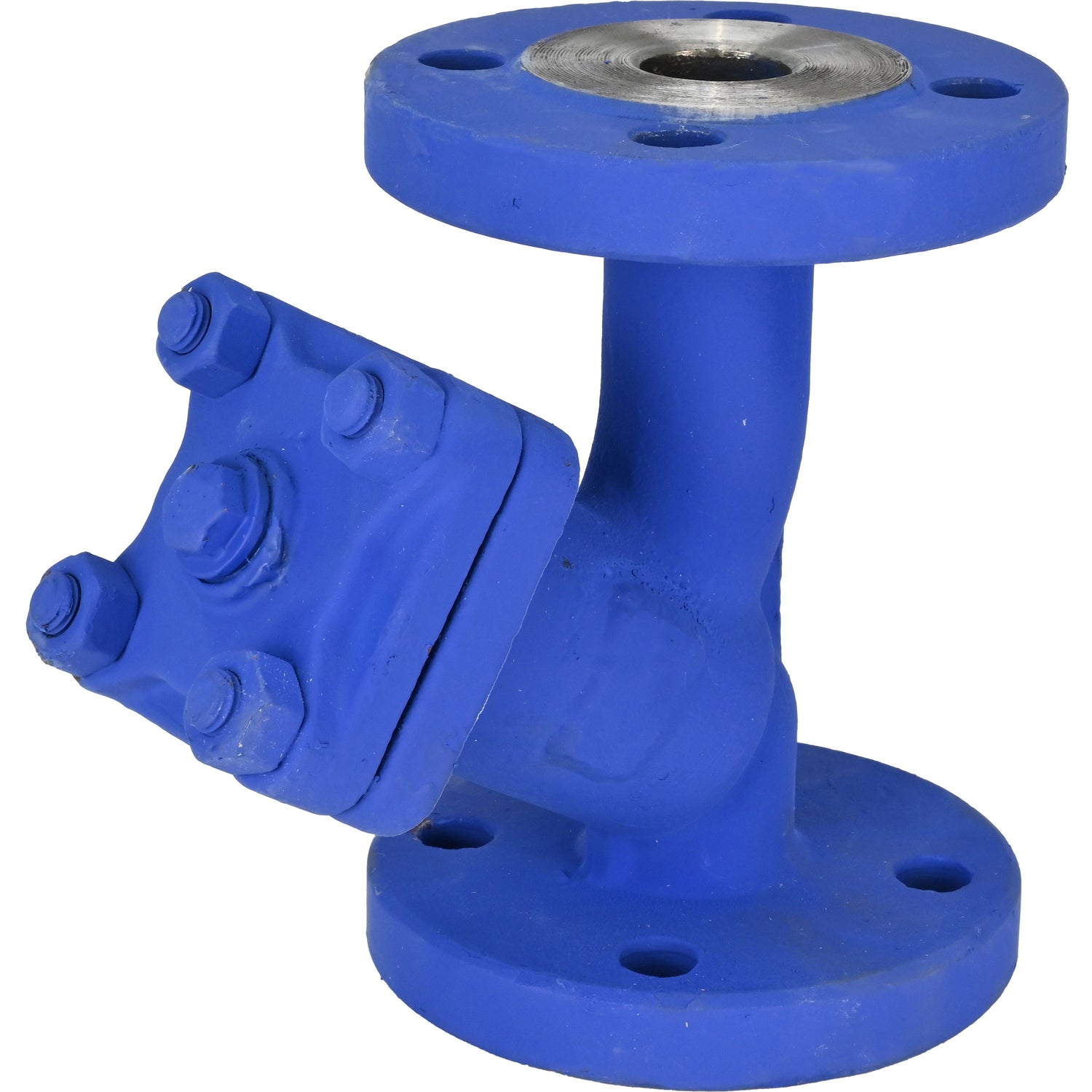

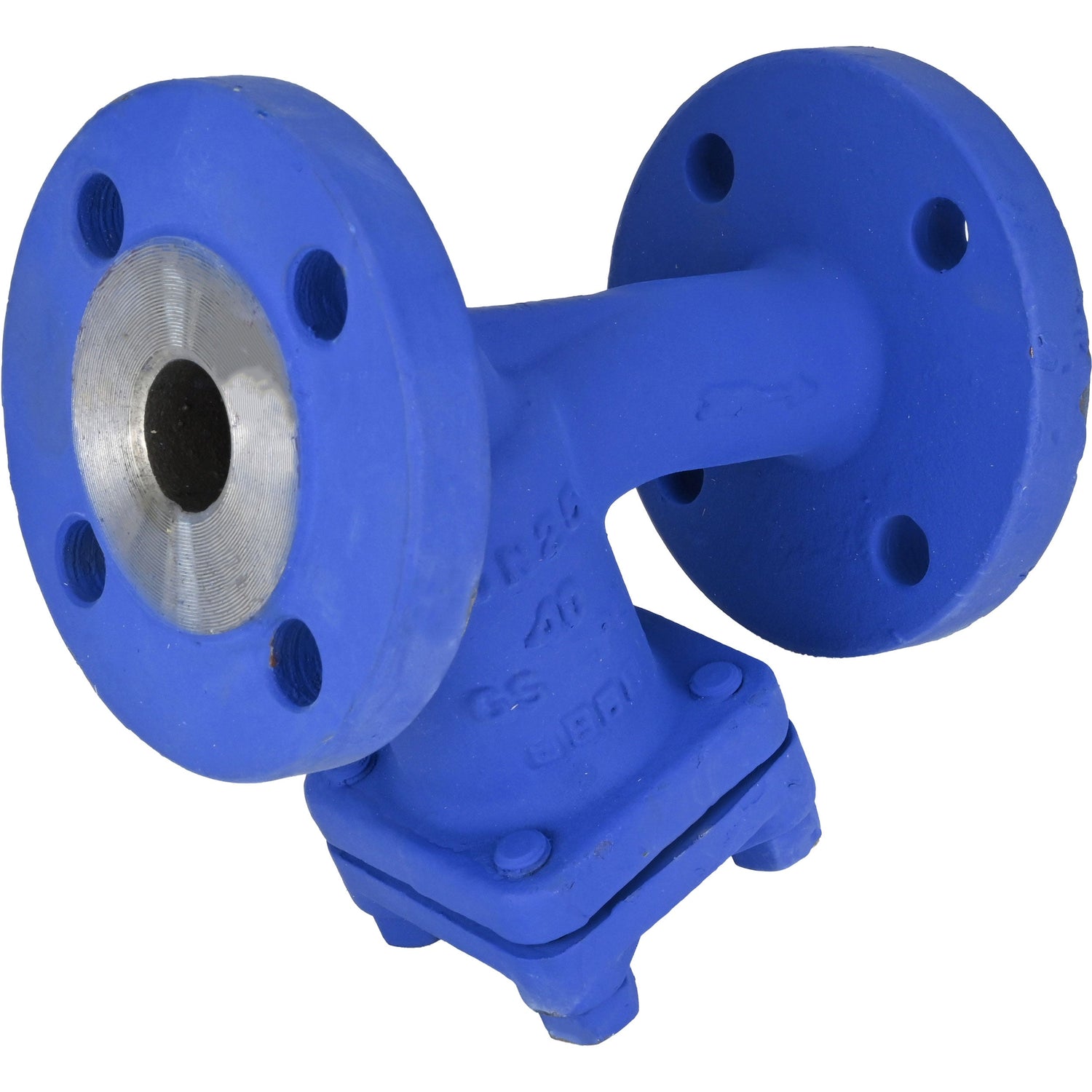

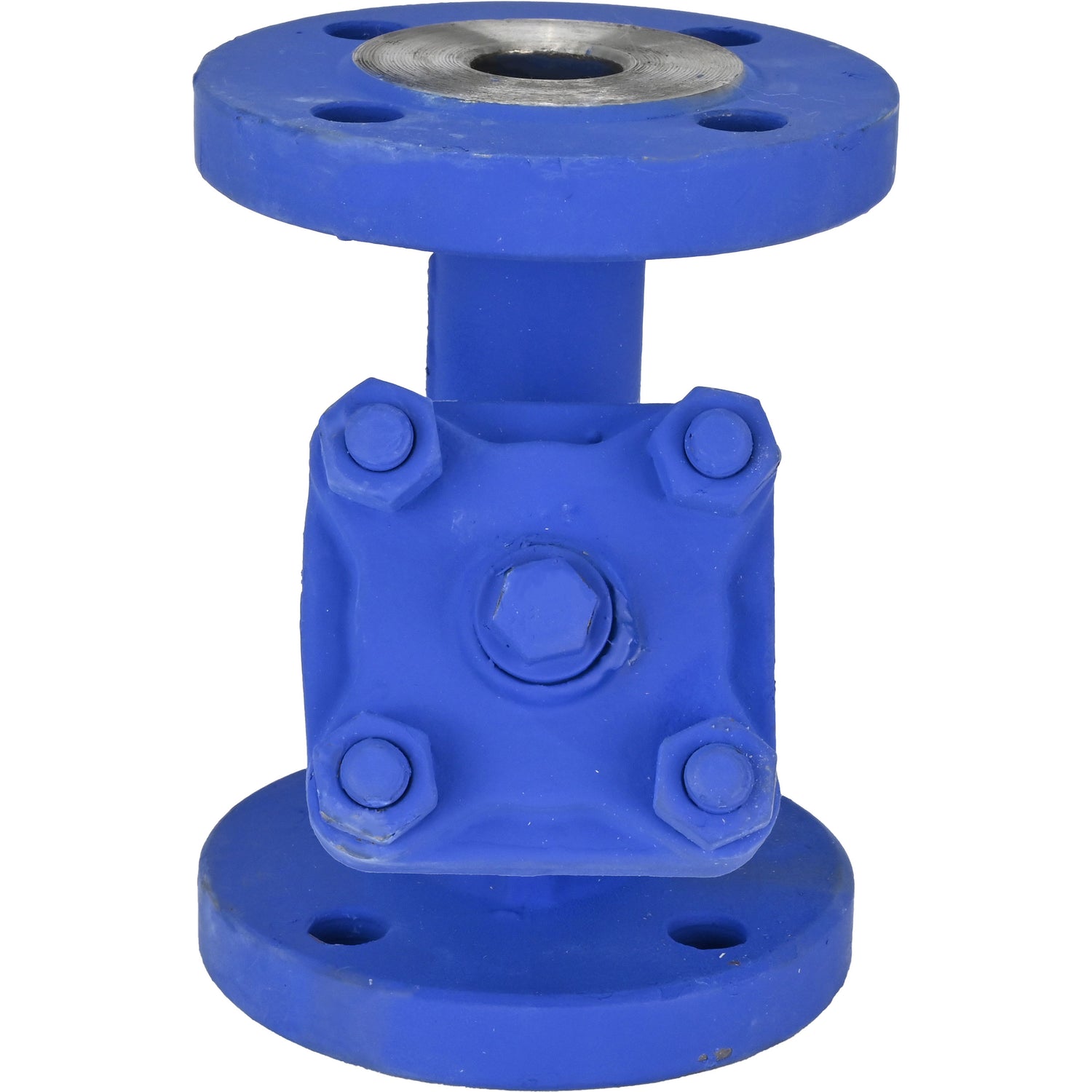

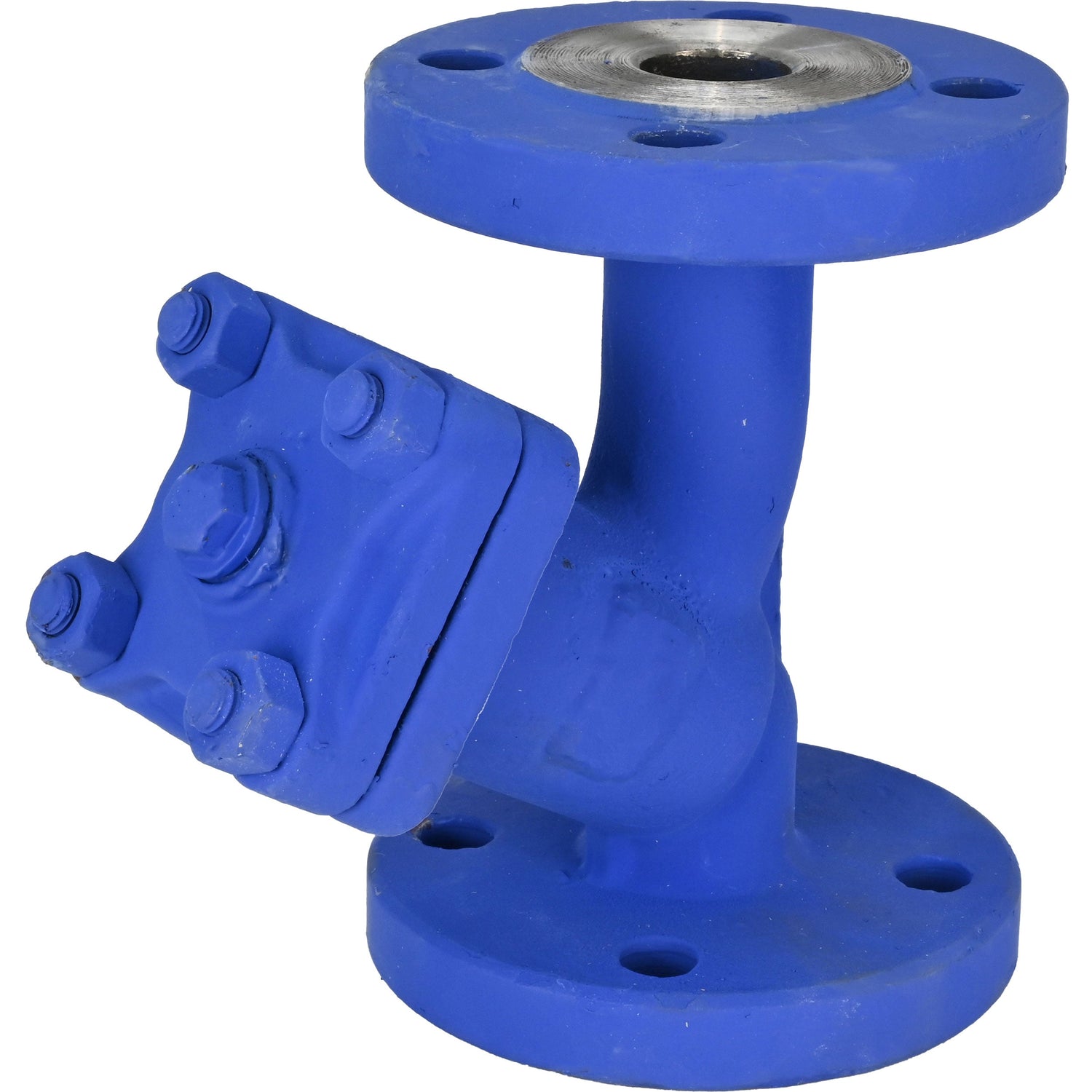

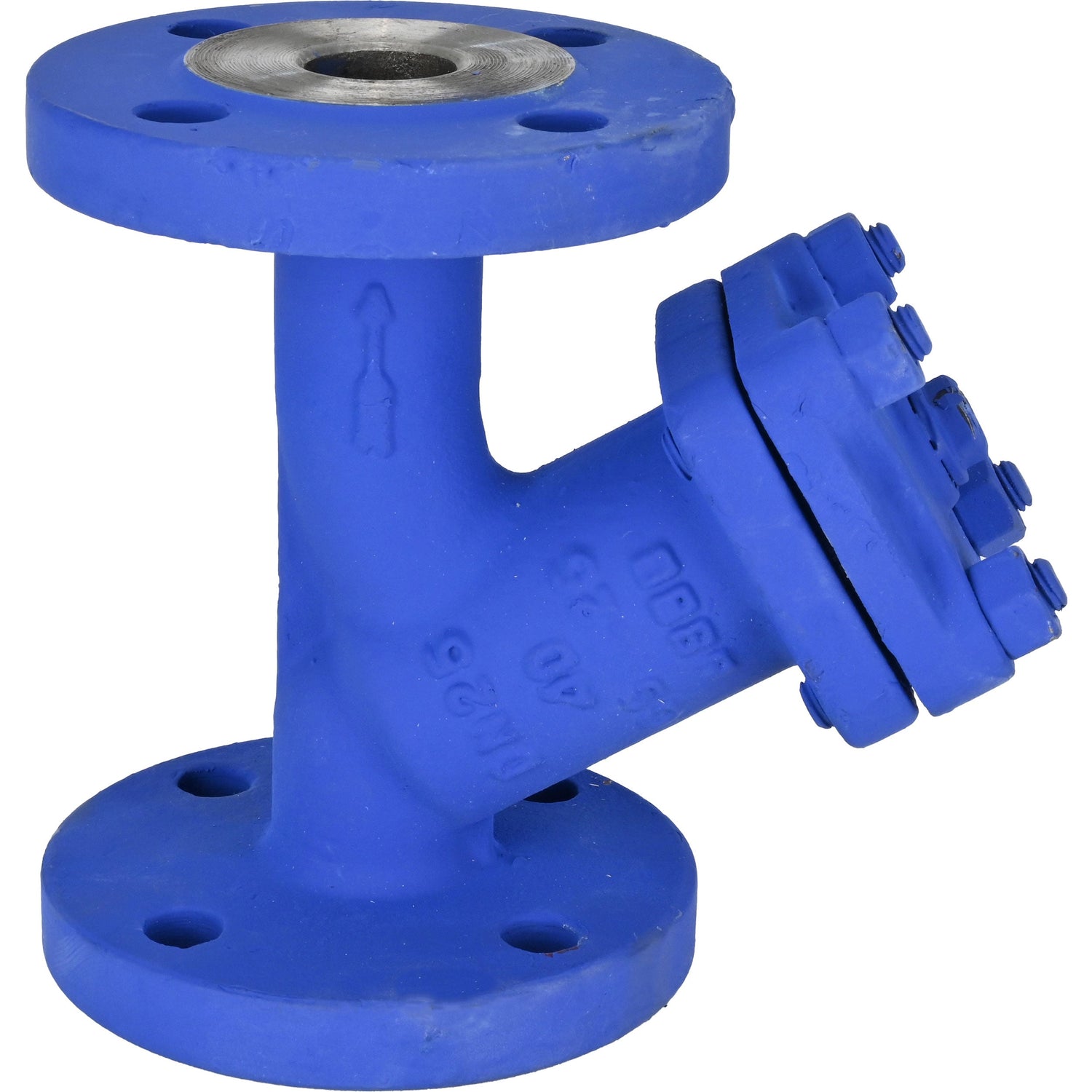

Mesh filters Elephant FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - AISI/SS 304, gasket - PTFE
Mesh filters Elephant FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - AISI/SS 304, gasket - PTFE - DN65 / 40 bar est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
The strainers are designed for installation before control valves, flow meters and other devices with high requirements to purity of water passing through them in heating, heat supply, technical hot and cold water supply systems, for mechanical cleaning of working medium from dirt, rust, chips, etc.
Technical characteristics of strainers Elephant FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - AISI/SS 304, gasket - PTFE
| Characteristic | Value |
|---|---|
| Nominal Pressure | 40 bar |
| Operating Temperature | -20 to +425 °C |
| Working Medium | Water, Air, Steam |
| Application | Heat Supply, Heating, Hot/Cold Water Supply |
| Connection Type | Flanged |
| Warranty | 12 months |
| Country of Manufacture | China |
Overall dimensions of strainers Elephant FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - AISI/SS 304, gasket - PTFE
| Model | Size | Weight, kg | ||||||
| L | D | D1 | D2 | b | f | n–Ød | ||
| DN15 | 130 | 95 | 65 | 45 | 16 | 2 | 4–Ø14 | 3.5 |
| DN20 | 150 | 105 | 75 | 58 | 18 | 2 | 4–Ø14 | 4 |
| DN25 | 160 | 115 | 85 | 68 | 18 | 2 | 4–Ø14 | 4.5 |
| DN32 | 180 | 140 | 100 | 78 | 18 | 2 | 4–Ø18 | 6 |
| DN40 | 200 | 150 | 110 | 88 | 18 | 3 | 4–Ø18 | 8 |
| DN50 | 230 | 165 | 125 | 102 | 20 | 3 | 4–Ø18 | 11.5 |
| DN65 | 290 | 185 | 145 | 122 | 22 | 3 | 8–Ø18 | 15 |
| DN80 | 310 | 200 | 160 | 138 | 24 | 3 | 8–Ø18 | 20 |
| DN100 | 350 | 235 | 190 | 162 | 24 | 3 | 8–Ø22 | 24 |
| DN125 | 400 | 270 | 220 | 188 | 26 | 3 | 8–Ø26 | 34 |
| DN150 | 480 | 300 | 250 | 218 | 28 | 3 | 8–Ø26 | 50 |
| DN200 | 600 | 375 | 320 | 285 | 34 | 3 | 12–Ø30 | 80 |
| DN250 | 730 | 450 | 385 | 345 | 38 | 3 | 12–Ø33 | 120 |
| DN300 | 850 | 515 | 450 | 410 | 42 | 4 | 16–Ø33 | 140 |
| DN350 | 980 | 580 | 510 | 465 | 48 | 4 | 16–Ø36 | 180 |
| ND400 | 1100 | 660 | 585 | 535 | 52 | 4 | 16–Ø39 | 215 |
Dimensional sketch of strainers Elephant FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - AISI/SS 304, gasket - PTFE
Dimensions of the filter mesh of strainers Elephant FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - AISI/SS 304, gasket - PTFE
| Model | Mesh Diameter, mm | Mesh Length, mm |
|---|---|---|
| DN15 | 25 | 62 |
| DN20 | 25 | 62 |
| DN25 | 30 | 78 |
| DN32 | 40 | 90 |
| DN40 | 48 | 94 |
| DN50 | 55 | 108 |
| DN65 | 70 | 125 |
| DN80 | 90 | 136 |
| DN100 | 100 | 182 |
| DN125 | 136 | 198 |
| DN150 | 140 | 268 |
Materials of mesh filter parts Elephant FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - AISI/SS 304, gasket - PTFE
| № | Part Name | Material |
|---|---|---|
| 1 | Body | Steel GS-C25 |
| 2 | Cover | Steel GS-C25 |
| 3 | Mesh | Stainless Steel AISI/SS 304 |
| 4 | Outlet Pipe | Steel GS-C25 |
| 5 | Inlet Pipe | Steel GS-C25 |
| 6 | Filter Cover Gasket | PTFE |
Material sketch of strainers Elephant FMY2131-F Y-shaped, flanged, body - carbon steel GS-C25, mesh - AISI/SS 304, gasket - PTFE
