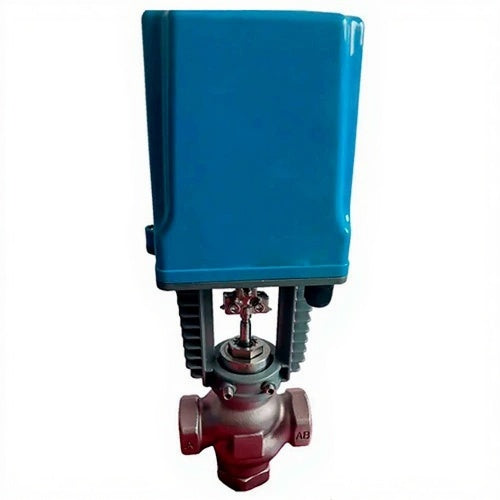

Control valves Elephant VRg1-31M-PED-T DN15-50 25 bar Two-way, single-seat, threaded, body - stainless steel AISI304, seal - metal with electric drive XCK220-1500 AC220V
Control valves Elephant VRg1-31M-PED-T DN15-50 25 bar Two-way, single-seat, threaded, body - stainless steel AISI304, seal - metal with electric drive XCK220-1500 AC220V - DN15 / 25 bar est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
Control valves are designed to change the flow rate of the working medium in the pipeline.
Main technical characteristics of control valves Elephant VRg1-31M-PED-T DN15-50 25 bar
| Characteristics | Value |
| Nominal diameter DN, mm | 15 ÷ 50 |
| Nominal pressure, bar | 25 |
| Valve type | Two-way seat |
| Working fluid temperature, °C | -10 to +180 |
| Working fluid | Non-flammable, explosion-proof, non-toxic, chemically neutral liquids and gases, water, aqueous solutions of ethylene glycol and propylene glycol with a concentration of up to 60%; the working medium must not contain mechanical impurities with a particle size greater than 70 µm. If the particle size exceeds 70 µm, installation of a filter upstream of the valve is mandatory. |
| Ambient temperature, °C | -5 to +55 |
| Ambient relative humidity, % | 30 ÷ 80 |
| Flow characteristic | Equal percentage |
| Relative leakage, % of Kvs | No more than 0.02 |
| Average service life, closing/opening cycles | 100 |
| Applications | Heating, water supply, ventilation systems |
| Average service life, years | 4-6 |
Overall and installation dimensions of control valves Elephant VRg1-31M-PED-T DN15-50 25 bar
| DN | L | H1 | H | K |
| mm | ||||
| 15 | 92 | 53 | 75 | 62 |
| 20 | 92 | 53 | 75 | 62 |
| 25 | 105 | 61 | 76 | 62 |
| 32 | 116 | 61 | 76 | 62 |
| 40 | 130 | 65 | 87 | 62 |
| 50 | 152 | 73 | 95 | 62 |
Detailing of control valves Elephant VRg1-31M-PED-T DN15-50 25 bar
| № | Part Name | Material |
| 1 | Body | AISI 304 stainless steel |
| 2 | Cover | AISI 304 stainless steel |
| 3 | Plunger | AISI 304 stainless steel |
| 4 | Rod | AISI 304 stainless steel |
| 5 | Rod Seal | AISI 304 stainless steel + PTFE + carbon fiber |
Sketch of detailing of control valves Elephant VRg1-31M-PED-T DN15-50 25 bar
Technical characteristics of the XCK220-1500 electric drive
| Specifications | Value |
| Electric Drive Model | XCK220-1500 |
| Supply Voltage, V | 220 |
| Power, VA | 6.5 |
| Rod Travel Speed | 20 mm/150 sec ±5% |
| Maximum Rod Stroke, mm | 20 |
| Weight, kg | 2 |
| Drive Torque, N | 1500 |
| Protection Class | IP44 |
| Input Signal | on/off |
Overall dimensions of the XCK220-1500 electric drive
| Parameter | Meaning |
| A, mm | 143 |
| B, mm | 125 |
| H1, mm | 144 |
| H, mm | 169 |
Sketch of the overall dimensions of the XCK220-1500 electric drive
