Butterfly valves Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, di – Valve Elephant
Elephant  |  SKU : D050-82572

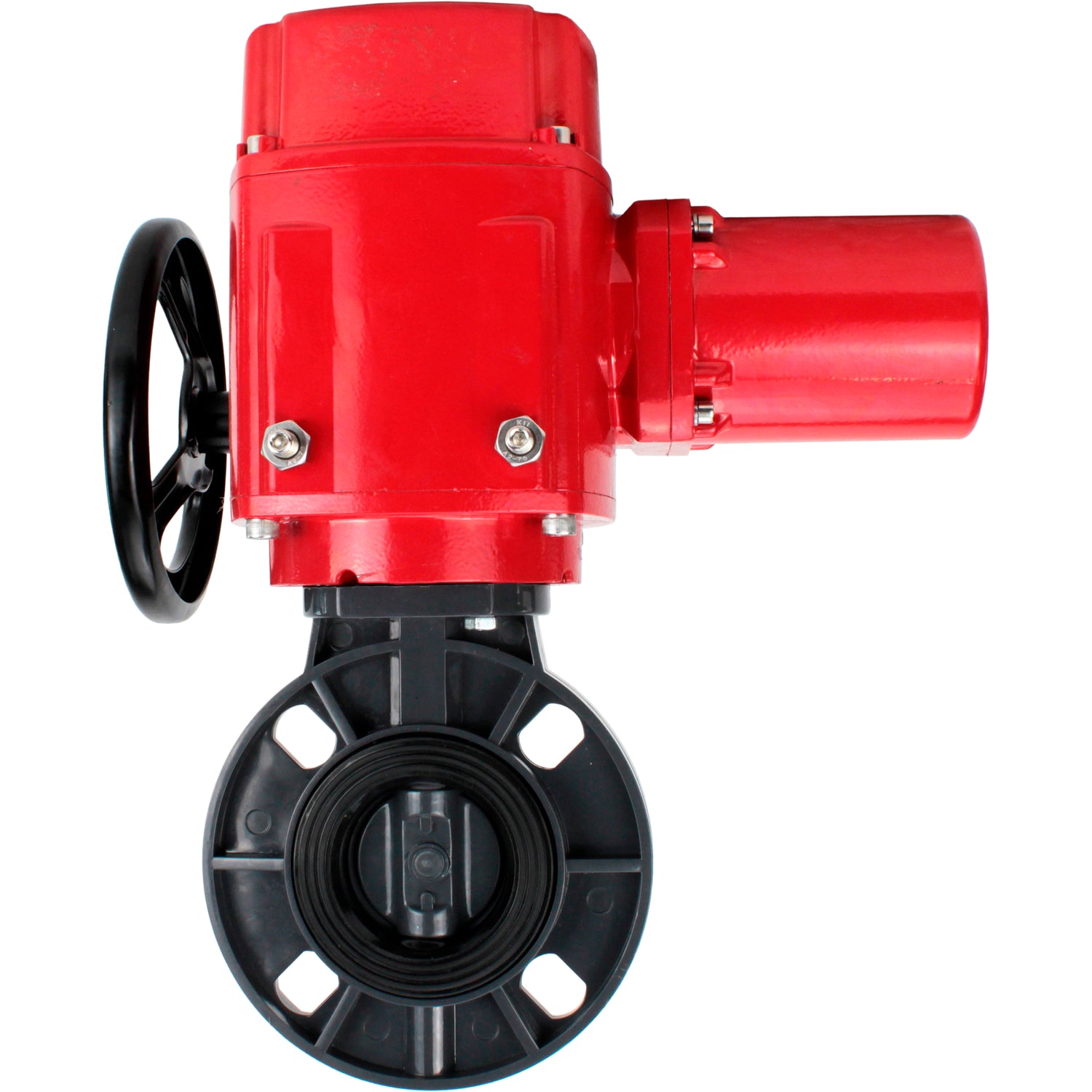

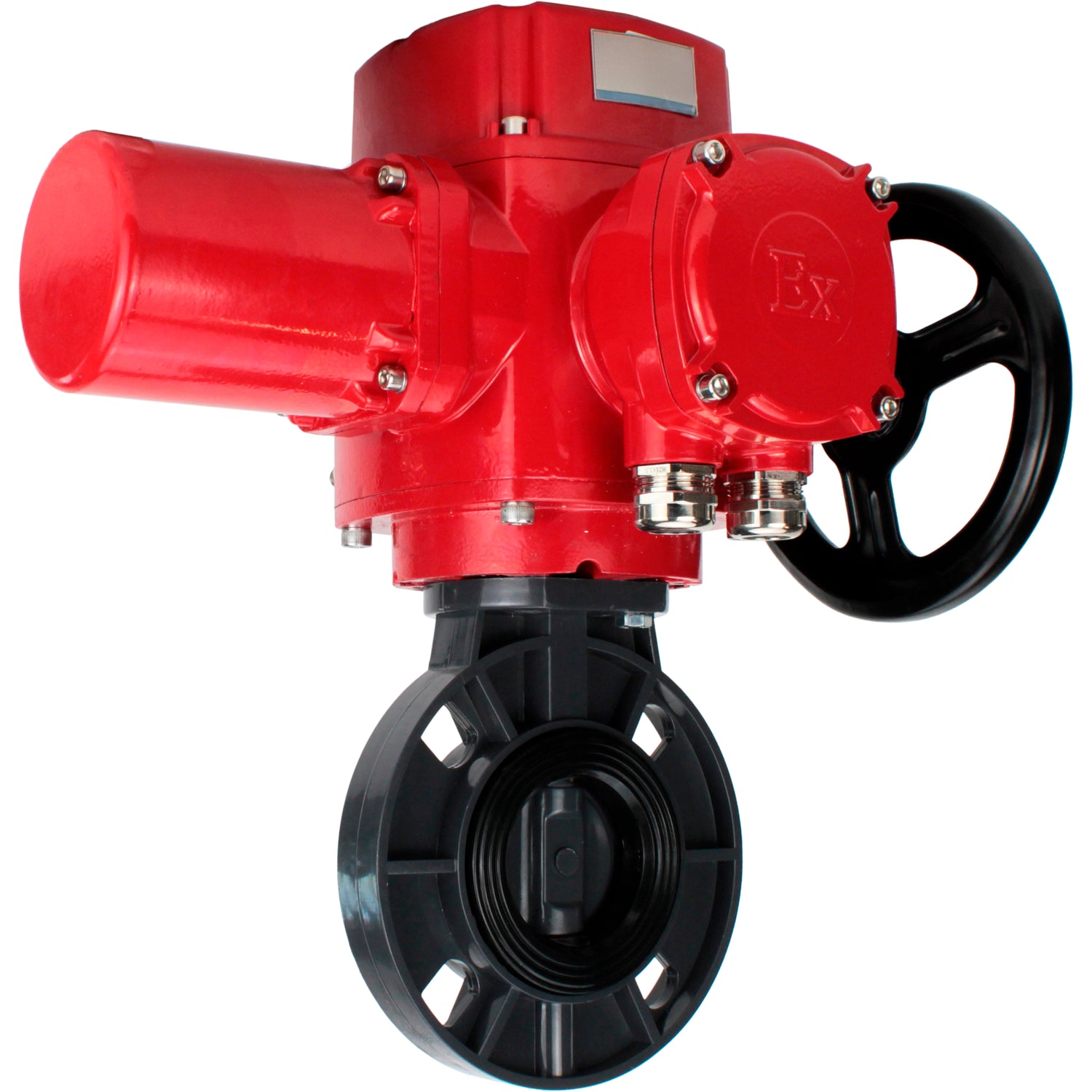

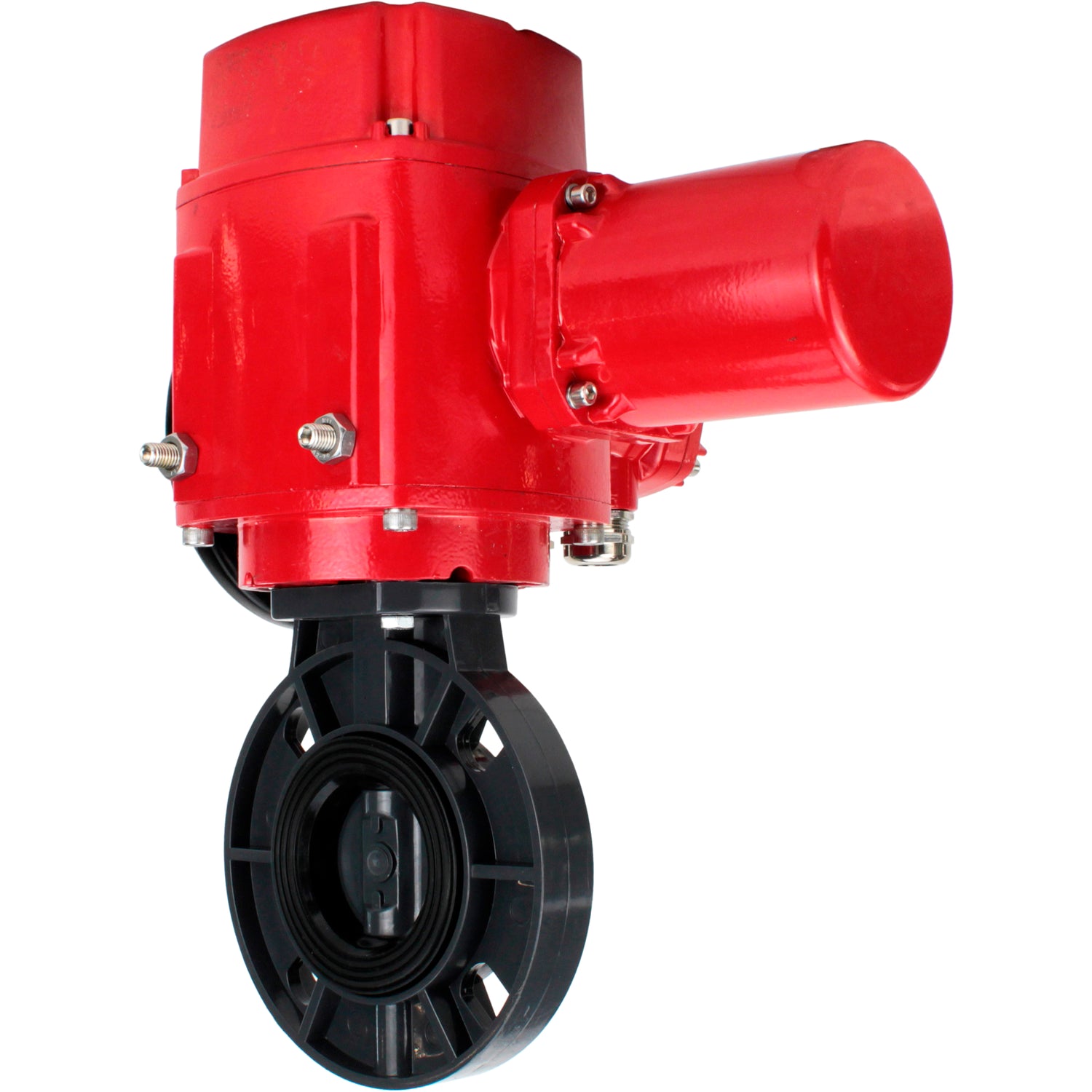

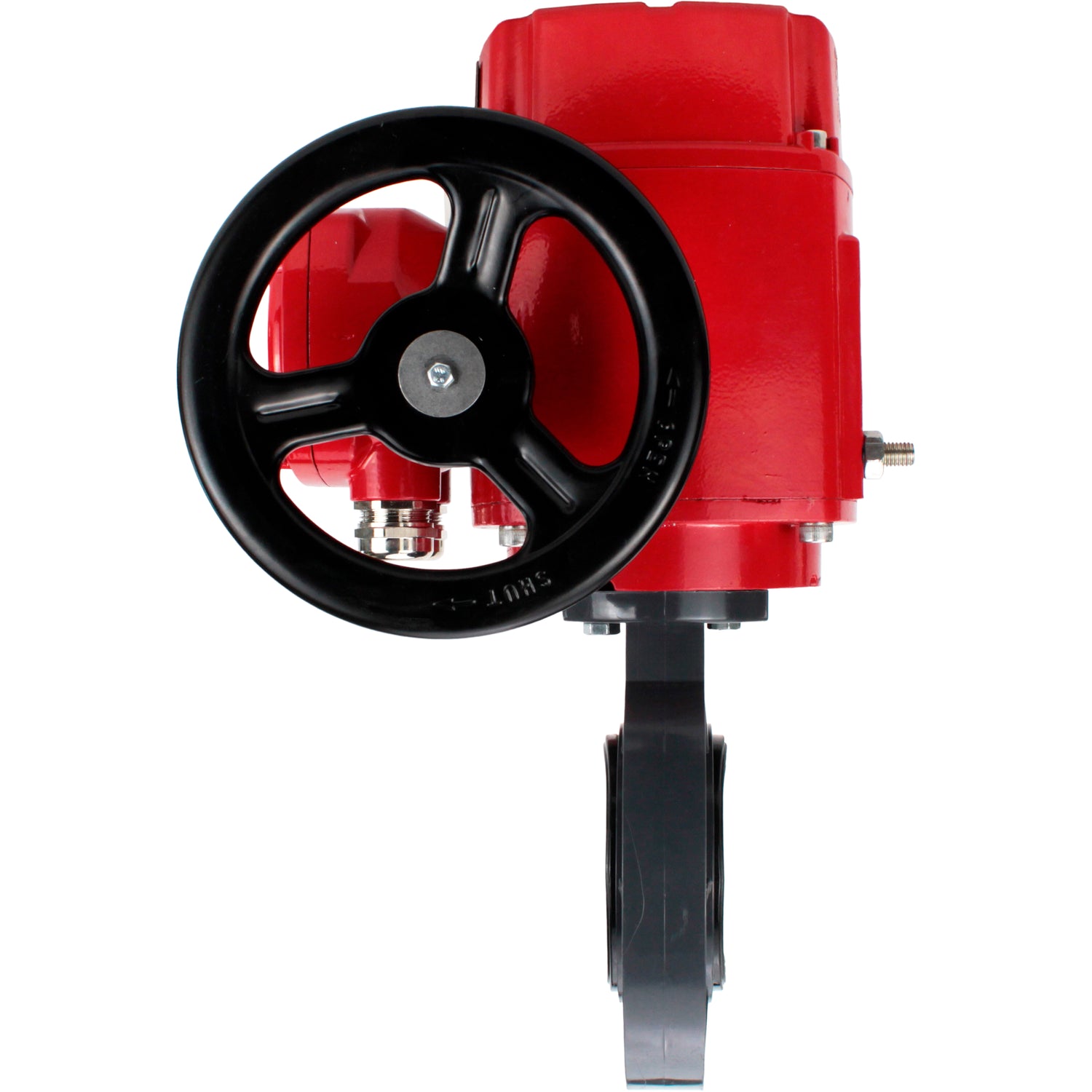

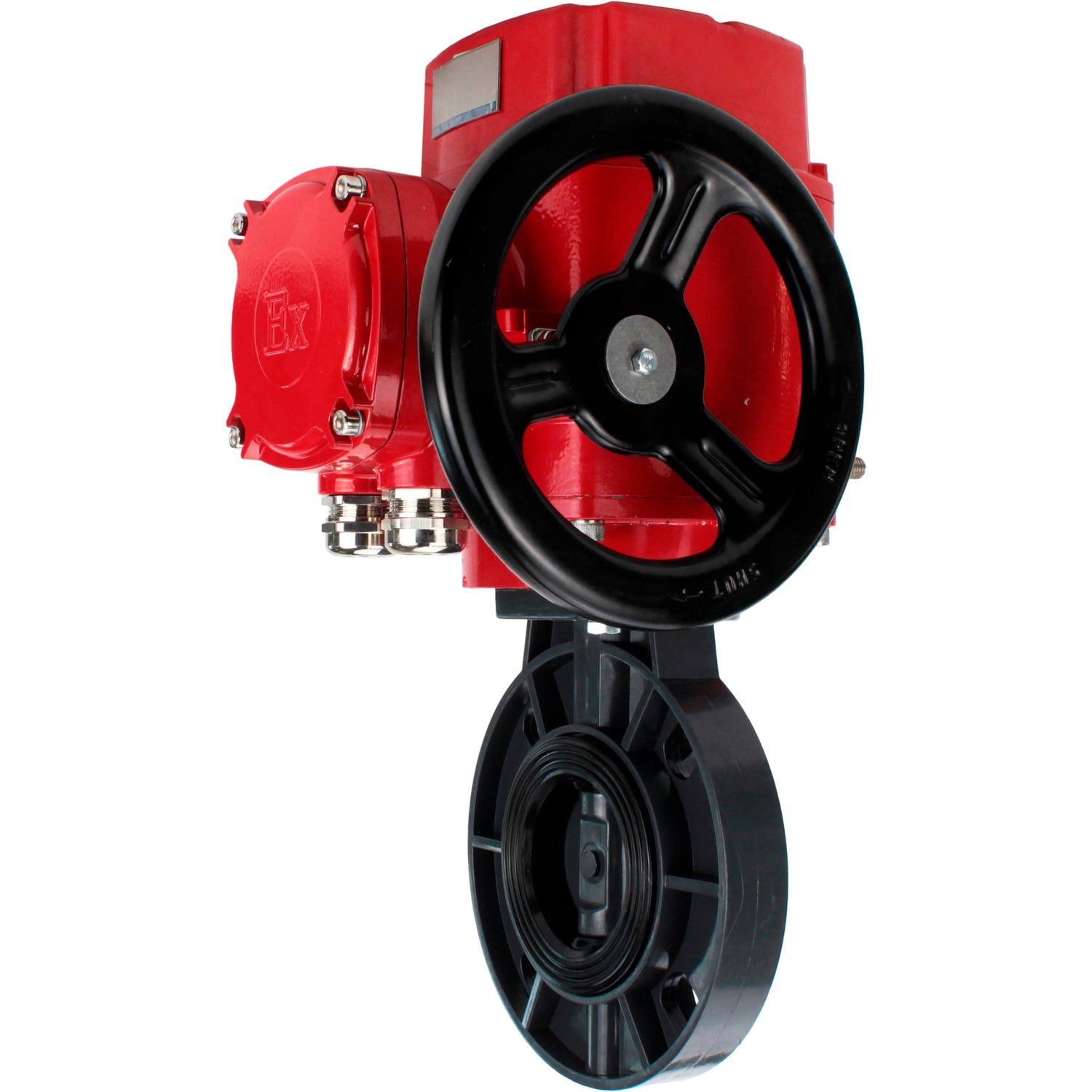

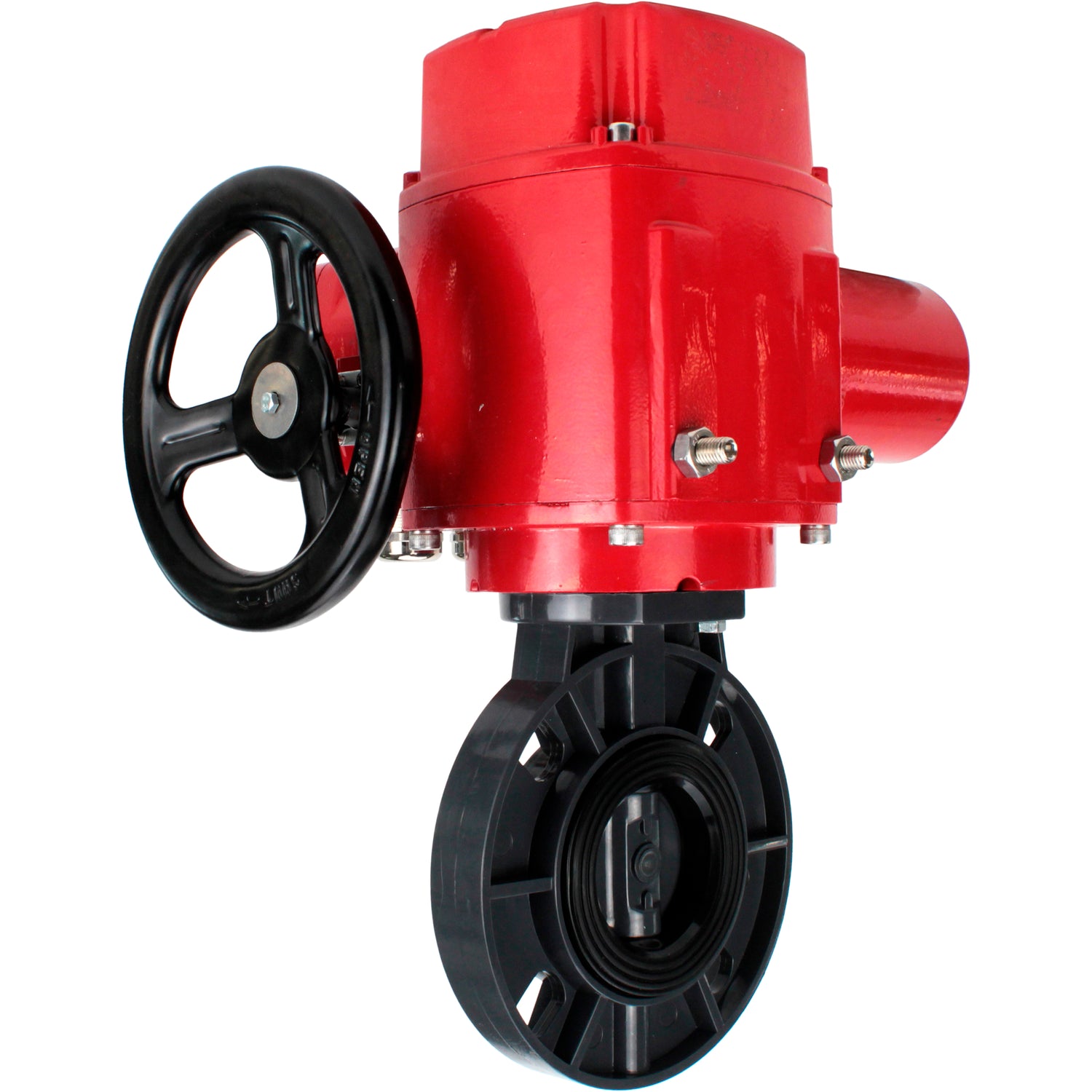

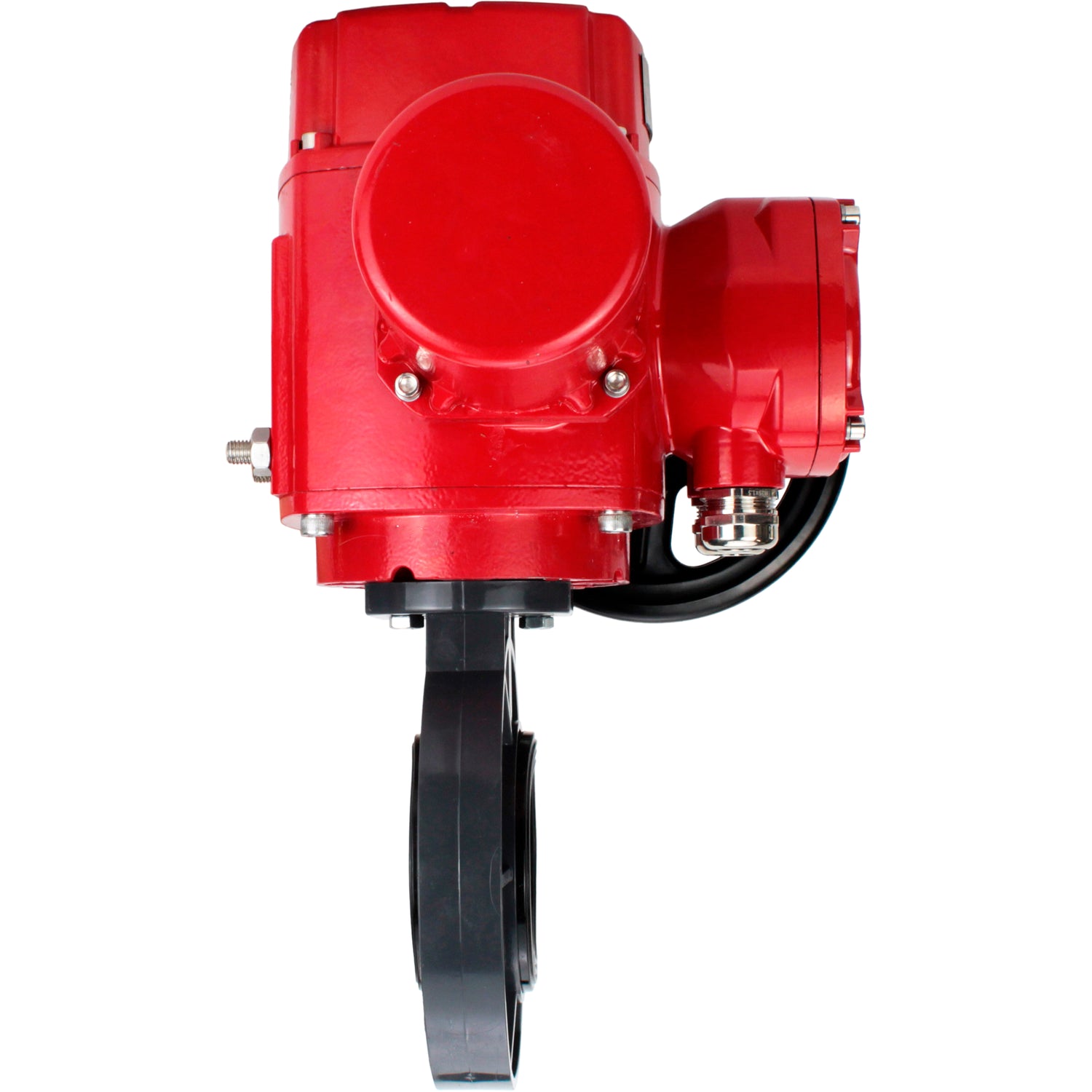

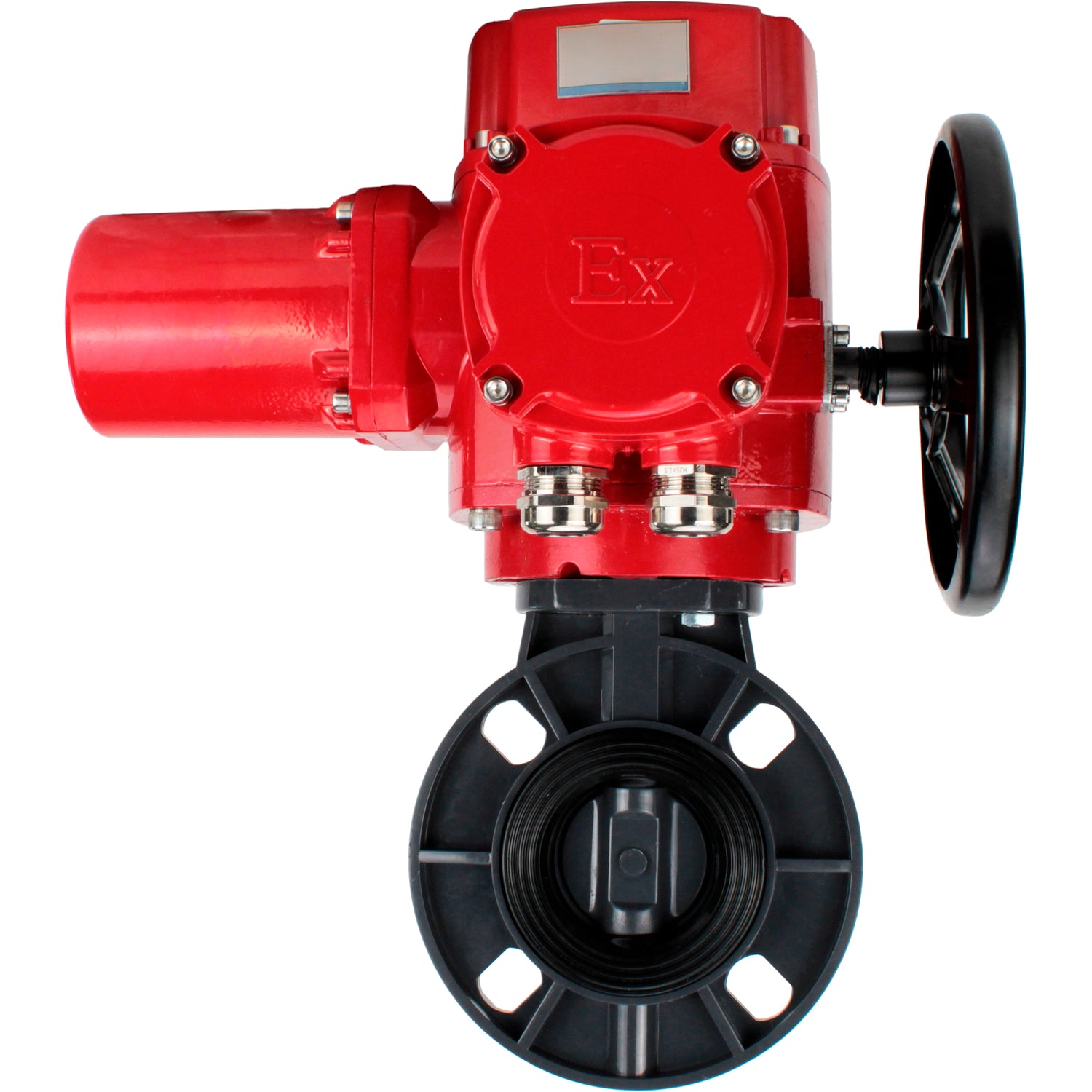

Butterfly valves Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with explosion-proof quarter-turn actuator QT-EX-M-O2-380VAC-U1, torque clutch and handwheel

€819,36
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

Butterfly valves made of UPVC (unplasticized polyvinyl chloride) is designed to reliably shut off and regulate the flow of aggressive and neutral liquids at moderate pressures and temperatures. Due to its high chemical resistance and corrosion resistance, it is widely used in the chemical industry, water treatment systems and municipal infrastructure.

Quarter-turn electric actuators are designed for remote and local control of shut-off pipeline valves with a quarter-turn shut-off element. They are used in various sectors of the national economy: in the gas, oil, metallurgy, food industries, in housing and communal services, etc.



Technical parameters of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic Meaning
Gate type rotary disk
Diameter 50-200 mm
Nominal pressure 10 bar
Working medium temperature 0 to +45 °C
Application Water Supply
Operating environment Liquids, Air and Gases
Connection type Compact flanged
Control type Manual (handle, gearbox)
Sealing class A
Manufacturer's country China
Warranty 12 months

Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem



Dimensions of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Model DN50 DN65 DN80 DN100 DN125 DN150 DN200
D, mm 158 179 195 226.5 253.5 280 340
D1, mm 120.5 130.5 154 181 208 234 291.5
L, mm 45 45 48 54 63 69 89
H1, mm 98 110 131 155 169 185 231
n–Ød,
pcs-mm		 4–Ø19.3*24.5 4–Ø19.3*24.5 8–Ø20*24 8–Ø20*27 4–Ø23*27.5 4–Ø23*28 4–Ø23*28.5
ØD, mm 65 65 65 90 90 90 125
ØD1, mm 50 50 50 70 70 70 102
ØD2, mm 35.5 35.5 35.5 55.5 55.5 55.5 70.5
h, mm 3.5 3.5 3.5 3.5 3.5 3.5 3.5
H, mm 32 32 32 32 32 32 45
BxB, mm 9х9 9х9 9х9 11х11 14х14 14х14 17х17
N–Ød,
pcs-mm		 4–8 4–8 4–8 4–10 4–10 4–10 4–12

Sketch Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem





Materials of parts Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№ Part Name Material
1 Body UPVC
2 Disc UPVC
3 Seat seal EPDM
4 Rod Steel 45
5 Rod seal EPDM

Sketch of parts and materials Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem



Technical parameters of Elephant electric drives QT-EX-M-O2-380VAC-U1:

Characteristic Meaning
Supply voltage 380V
Engine type asynchronous
Automatic shutdown in case of jamming yes (torque clutch)
Angle of rotation 90°
Ambient temperature from -30 to +70 °C
Degree of protection IP67
Explosion protection yes

Electric drives Elephant QT-EX-M-O2-380VAC-U1



Dimensions of Elephant electric drives QT-EX-M-O2-380VAC-U1:

Model H,
mm		 H1,
mm		 H2,
mm		 D,
mm		 L,
mm		 L1,
mm		 L2,
mm		 L3,
mm
QT-EX-005M-O2
QT-EX-010M-O2
QT-EX-015M-O2		 281 170 77 Ø120 215 310 170 121
QT-EX-020M-O2
QT-EX-030M-O2
QT-EX-040M-O2		 276 197 99 Ø180 270 350 191 160
QT-EX-060M-O2
QT-EX-120M-O2
QT-EX-180M-O2		 300 240 112 Ø250 311 410 252 186
QT-EX-300M-O2
QT-EX-500M-O2		 360 260 165 Ø250 325 430 272 186

Sketch Electric drives Elephant QT-EX-M-O2-380VAC-U1

Spécifications
  • Consommation de courant nominale
    0.35

Avis (0)

Documentation
nullButterfly valves Elephant WBV4242E-2W-Fb-ISO

Paiement et sécurité

Moyens de paiement

    Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

    Variantes disponibles

    SKU Connection sizePressurePrix DisponibilitéQuantité Ajouter au panier
    D050-82572DN10010 bar €819,36 Épuisé
    D050-82573DN12510 bar €853,11 Épuisé
    D050-82574DN15010 bar €869,60 Épuisé
    D050-82575DN20010 bar €1.392,18 Épuisé
    D050-82569DN5010 bar €804,94 Épuisé
    D050-82570DN6510 bar €807,69 Épuisé
    D050-82571DN8010 bar €816,41 Épuisé
