Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball ma – Valve Elephant
Elephant  |  SKU : D160-63636

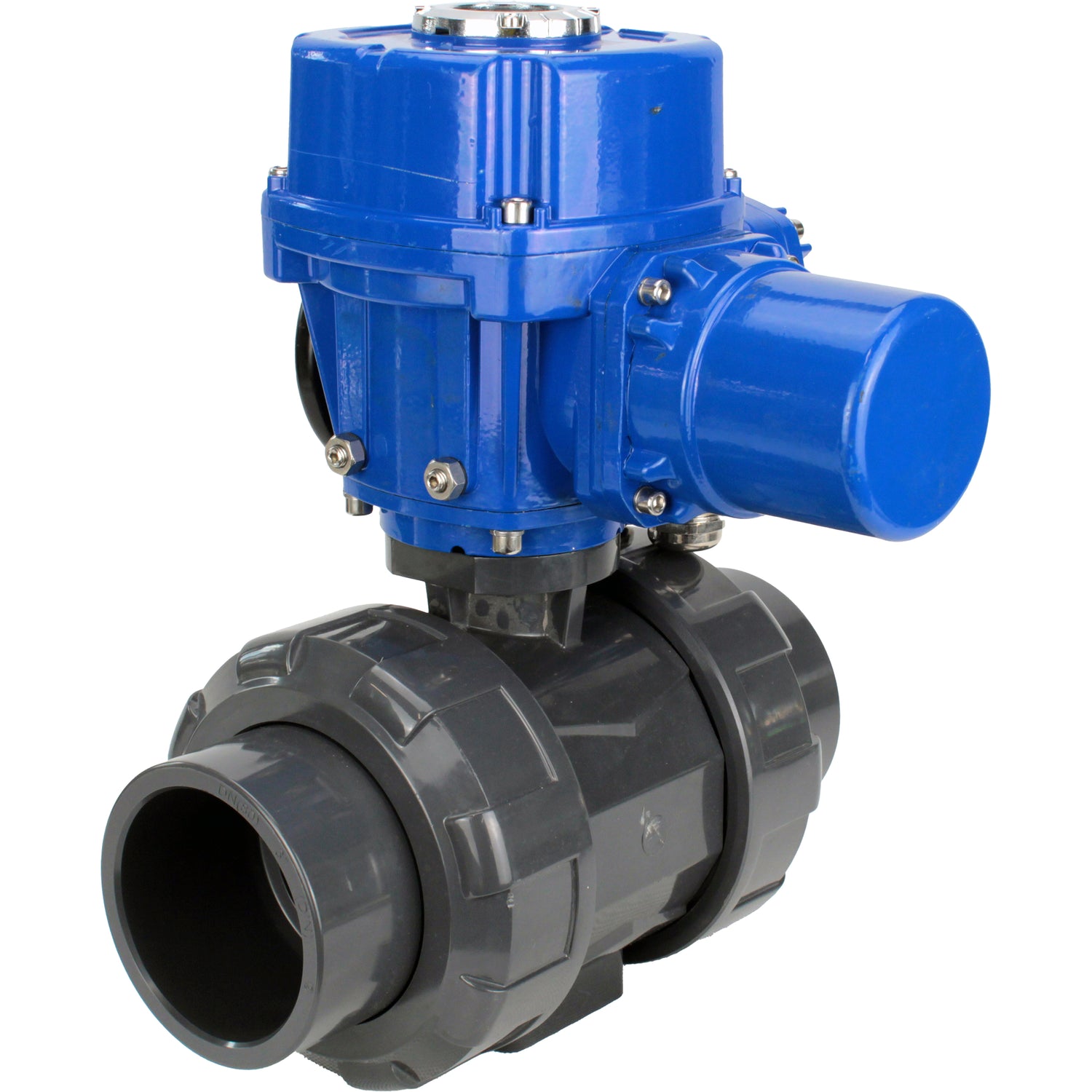

Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with quarter-turn actuator QT-N-M-O2-380VAC-U1, torque clutch and handwheel

€0,00
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

A ball valve is used as a shut-off valve to shut off the flow of the working medium in pipelines.

Quarter-turn electric actuators are designed for remote and local control of shut-off pipeline valves with a quarter-turn shut-off element. They are used in various sectors of the national economy: in the gas, oil, metallurgy, food industries, in housing and communal services, etc.



Technical parameters of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic Meaning
Type of flow section full bore
Diameter 15-100 mm
Nominal pressure 10 bar
Working medium temperature from 0 to +45°C
Application Water Supply
Operating environment Liquids, Air and Gases
Connection type adhesive, with a detachable
coupling connection
Control type under the drive
Sealing class A
Manufacturer's country China
Warranty 12 months

Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem



Dimensions of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Model DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
D, mm 56 65 75.5 86.5 101 121.5 153 175 194
d, mm 15 20 25 32 40 50 63 75 90
d1, mm 20.3 25.3 32.3 40.4 50.4 63.4 75.5 90.5 110.5
d2, mm 20 25 32 40 50 63 75 90 110.1
L, mm 123.5 137 148 165 176 197 279 307 354
L1, mm 23 26 29 32.5 35.5 38.5 65 70 84
L2, mm 67 74 77 88 93 105 134 148 157.5
H1, mm 66 77.5 89.5 103 116.5 138 171 194 220
H2, mm 27.5 32 37.5 43 50 60 76 88 99.5
H3, mm 8 8 8 12 12 13 16 16 17.5
SxS, mm 9x9 9x9 9x9 11x11 11x11 11x11 14x14 14x14 14x14

Sketch Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem





Materials of parts Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№ Part Name Material
1 Body UPVC
2 Ball UPVC
3/4/
5/6		 O-ring seals EPDM
7 Rod Stainless steel AISI 304

Sketch of parts and materials Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem



Technical parameters of Elephant electric drives QT-N-M-O2-380VAC-U1:

Characteristic Meaning
Supply voltage 380V
Engine type asynchronous
Automatic shutdown in case of jamming yes (torque clutch)
Angle of rotation 90°
Ambient temperature from -30 to +70 °C
Degree of protection IP67
Cable entry G1/2

Electric drives Elephant QT-N-M-O2-380VAC-U1



Dimensions of Elephant electric drives QT-N-M-O2-380VAC-U1:

Model H,
mm		 H1,
mm		 H2,
mm		 D,
mm		 L,
mm		 L1,
mm		 L2,
mm		 L3,
mm
QT-N-005M-O2
QT-N-010M-O2
QT-N-015M-O2		 281 170 77 Ø120 215 310 170 121
QT-N-020M-O2
QT-N-030M-O2
QT-N-040M-O2		 276 197 99 Ø180 270 350 191 160
QT-N-060M-O2
QT-N-120M-O2
QT-N-180M-O2		 300 240 112 Ø250 311 410 252 186
QT-N-300M-O2
QT-N-500M-O2		 360 260 165 Ø250 325 430 272 186

Sketch Electric drives Elephant QT-N-M-O2-380VAC-U1

Avis (0)

Documentation

Paiement et sécurité

Moyens de paiement

    Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

    Variantes disponibles

    SKU Connection sizePressurePrix DisponibilitéQuantité Ajouter au panier
    D160-63636DN10010 bar €0,00 Épuisé
    D160-63628DN1510 bar €0,00 Épuisé
    D160-63629DN2010 bar €0,00 Épuisé
    D160-63630DN2510 bar €0,00 Épuisé
    D160-63631DN3210 bar €0,00 Épuisé
    D160-63632DN4010 bar €0,00 Épuisé
    D160-63633DN5010 bar €0,00 Épuisé
    D160-63634DN6510 bar €0,00 Épuisé
    D160-63635DN8010 bar €0,00 Épuisé
