Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball ma – Valve Elephant
Elephant  |  SKU : D160-63549

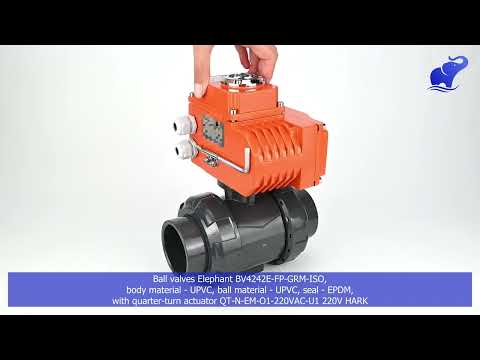

Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with quarter-turn actuator QT-N-EM-O1-220VAC-U1 220V HARK

€0,00
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

A ball valve is used as a shut-off valve to shut off the flow of the working medium in pipelines.

Quarter-turn electric actuators are designed for remote and local control of shut-off pipeline valves with a quarter-turn shut-off element. They are used in various sectors of the national economy: in the gas, oil, metallurgy, food industries, in housing and communal services, etc.



Technical parameters of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic Meaning
Type of flow section full bore
Diameter 15-100 mm
Nominal pressure 10 bar
Working medium temperature from 0 to +45°C
Application Water Supply
Operating environment Liquids, Air and Gases
Connection type adhesive, with a detachable
coupling connection
Control type under the drive
Sealing class A
Manufacturer's country China
Warranty 12 months

Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem



Dimensions of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Model DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
D, mm 56 65 75.5 86.5 101 121.5 153 175 194
d, mm 15 20 25 32 40 50 63 75 90
d1, mm 20.3 25.3 32.3 40.4 50.4 63.4 75.5 90.5 110.5
d2, mm 20 25 32 40 50 63 75 90 110.1
L, mm 123.5 137 148 165 176 197 279 307 354
L1, mm 23 26 29 32.5 35.5 38.5 65 70 84
L2, mm 67 74 77 88 93 105 134 148 157.5
H1, mm 66 77.5 89.5 103 116.5 138 171 194 220
H2, mm 27.5 32 37.5 43 50 60 76 88 99.5
H3, mm 8 8 8 12 12 13 16 16 17.5
SxS, mm 9x9 9x9 9x9 11x11 11x11 11x11 14x14 14x14 14x14

Sketch Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem





Materials of parts Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№ Part Name Material
1 Body UPVC
2 Ball UPVC
3/4/
5/6		 O-ring seals EPDM
7 Rod Stainless steel AISI 304

Sketch of parts and materials Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem



Technical parameters of Elephant electric drives QT-N-EM-O1-220VAC-U1 HARK:

Characteristic Meaning
Supply voltage 220V
Engine type asynchronous
Angle of rotation 90±5°
Ambient temperature from -20 to +70 °C
Degree of protection IP67
Limit switches 2-Open/Closed
Mechanical limiter 2 external adjustable stoppers
Cable entry 2xM18
Body material aluminum alloy with epoxy powder coating

Electric drives Elephant QT-N-EM-O1-220VAC-U1 HARK



Dimensions of Elephant electric drives QT-N-EM-O1-220VAC-U1 HARK:

Model L,
mm		 H,
mm		 A,
mm		 B,
mm		 C,
mm		 D,
mm
QT-N-020EM-O1-x-U1 241,8 157,5 119 118 112,3 26
QT-N-030EM-O1-x-U1 241,8 157,5 119 118 112,3 26
QT-N-040EM-O1-x-U1 241,8 157,5 119 118 112,3 26
QT-N-060EM-O1-x-U1 241,8 157,5 119 118 112,3 26

Sketch Electric drives Elephant QT-N-EM-O1-220VAC-U1 HARK

Avis (0)

Documentation

Paiement et sécurité

Moyens de paiement

    Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

    Variantes disponibles

    SKU Connection sizePressurePrix DisponibilitéQuantité Ajouter au panier
    D160-63549DN10010 bar €0,00 Épuisé
    D160-63541DN1510 bar €0,00 Épuisé
    D160-63542DN2010 bar €0,00 Épuisé
    D160-63543DN2510 bar €0,00 Épuisé
    D160-63544DN3210 bar €0,00 Épuisé
    D160-63545DN4010 bar €0,00 Épuisé
    D160-63546DN5010 bar €0,00 Épuisé
    D160-63547DN6510 bar €0,00 Épuisé
    D160-63548DN8010 bar €0,00 Épuisé
