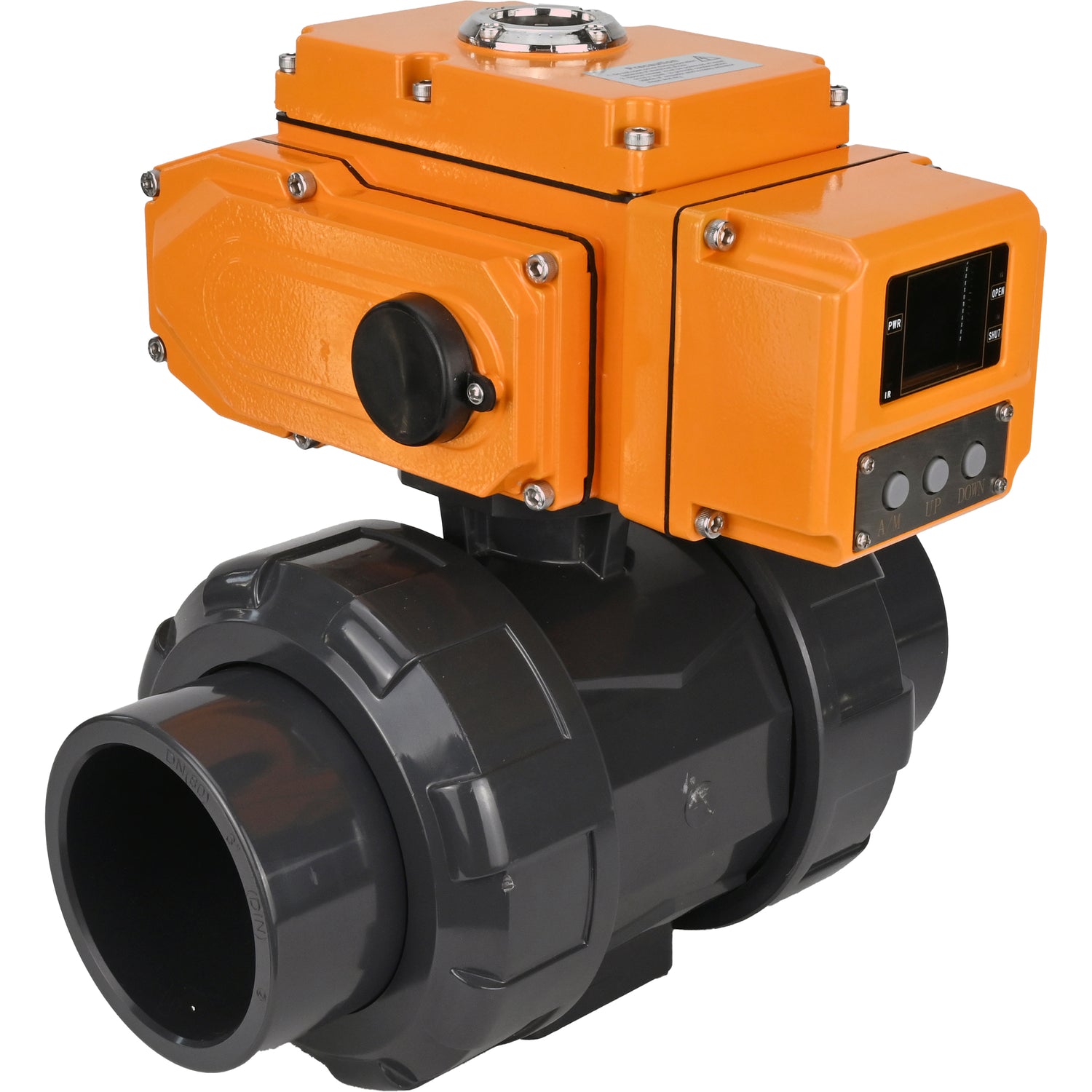

Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with quarter-turn actuator QT-N-EM-A1-24VDC-U1 HARK, feedback sensor and 4-20mA input control signal
Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with quarter-turn actuator QT-N-EM-A1-24VDC-U1 HARK, feedback sensor and 4-20mA input control signal - DN100 / 10 bar est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
A ball valve is used as a shut-off valve to shut off the flow of the working medium in pipelines.
Quarter-turn electric actuators are designed for remote and local control of shut-off pipeline valves with a quarter-turn shut-off element. They are used in various sectors of the national economy: in the gas, oil, metallurgy, food industries, in housing and communal services, etc.
Technical parameters of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:
| Characteristic | Meaning |
| Type of flow section | full bore |
| Diameter | 15-100 mm |
| Nominal pressure | 10 bar |
| Working medium temperature | from 0 to +45°C |
| Application | Water Supply |
| Operating environment | Liquids, Air and Gases |
| Connection type | adhesive, with a detachable coupling connection |
| Control type | under the drive |
| Sealing class | A |
| Manufacturer's country | China |
| Warranty | 12 months |
Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem
Dimensions of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:
| Model | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
| D, mm | 56 | 65 | 75.5 | 86.5 | 101 | 121.5 | 153 | 175 | 194 |
| d, mm | 15 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 |
| d1, mm | 20.3 | 25.3 | 32.3 | 40.4 | 50.4 | 63.4 | 75.5 | 90.5 | 110.5 |
| d2, mm | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110.1 |
| L, mm | 123.5 | 137 | 148 | 165 | 176 | 197 | 279 | 307 | 354 |
| L1, mm | 23 | 26 | 29 | 32.5 | 35.5 | 38.5 | 65 | 70 | 84 |
| L2, mm | 67 | 74 | 77 | 88 | 93 | 105 | 134 | 148 | 157.5 |
| H1, mm | 66 | 77.5 | 89.5 | 103 | 116.5 | 138 | 171 | 194 | 220 |
| H2, mm | 27.5 | 32 | 37.5 | 43 | 50 | 60 | 76 | 88 | 99.5 |
| H3, mm | 8 | 8 | 8 | 12 | 12 | 13 | 16 | 16 | 17.5 |
| SxS, mm | 9x9 | 9x9 | 9x9 | 11x11 | 11x11 | 11x11 | 14x14 | 14x14 | 14x14 |
Sketch Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem
Materials of parts Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:
| № | Part Name | Material |
|---|---|---|
| 1 | Body | UPVC |
| 2 | Ball | UPVC |
| 3/4/ 5/6 |
O-ring seals | EPDM |
| 7 | Rod | Stainless steel AISI 304 |
Sketch of parts and materials Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem
Technical parameters of Elephant electric drives QT-N-EM-A1-24VDC-U1 4-20mA HARK:
| Characteristic | Meaning |
| Supply voltage | 24V |
| Control signal | 4-20mA |
| Engine type | asynchronous with squirrel cage rotor |
| Built-in thermal protection | switching on at +120±5°C, switching off at +97±5°C |
| Angle of rotation | 90±5° |
| Ambient temperature | from -20 to +70 °C |
| Manual understudy | hex key (included) |
| Degree of protection | IP67 |
| Limit switches | 2-Open/Closed, SPDT, 250V 10A |
| Cable entry | 2xM18 |
| Body material | aluminum alloy with epoxy coating |
Electric drives Elephant QT-N-EM-A1-24VDC-U1 4-20mA HARK
Dimensions of Elephant electric drives QT-N-EM-A1-24VDC-U1 4-20mA HARK:
| Model | X, mm | Y, mm | Z, mm |
| QT-N-005EM | 161 | 120,5 | 122 |
| QT-N-008EM | 161 | 120,5 | 122 |
| QT-N-010EM | 188 | 165 | 127 |
| QT-N-015EM | 188 | 165 | 127 |
| QT-N-030EM | 241,8 | 178 | 157,5 |
| QT-N-040EM | 241,8 | 178 | 157,5 |
| QT-N-060EM | 241,8 | 178 | 157,5 |
Sketch Electric drives Elephant QT-N-EM-A1-24VDC-U1 4-20mA HARK
