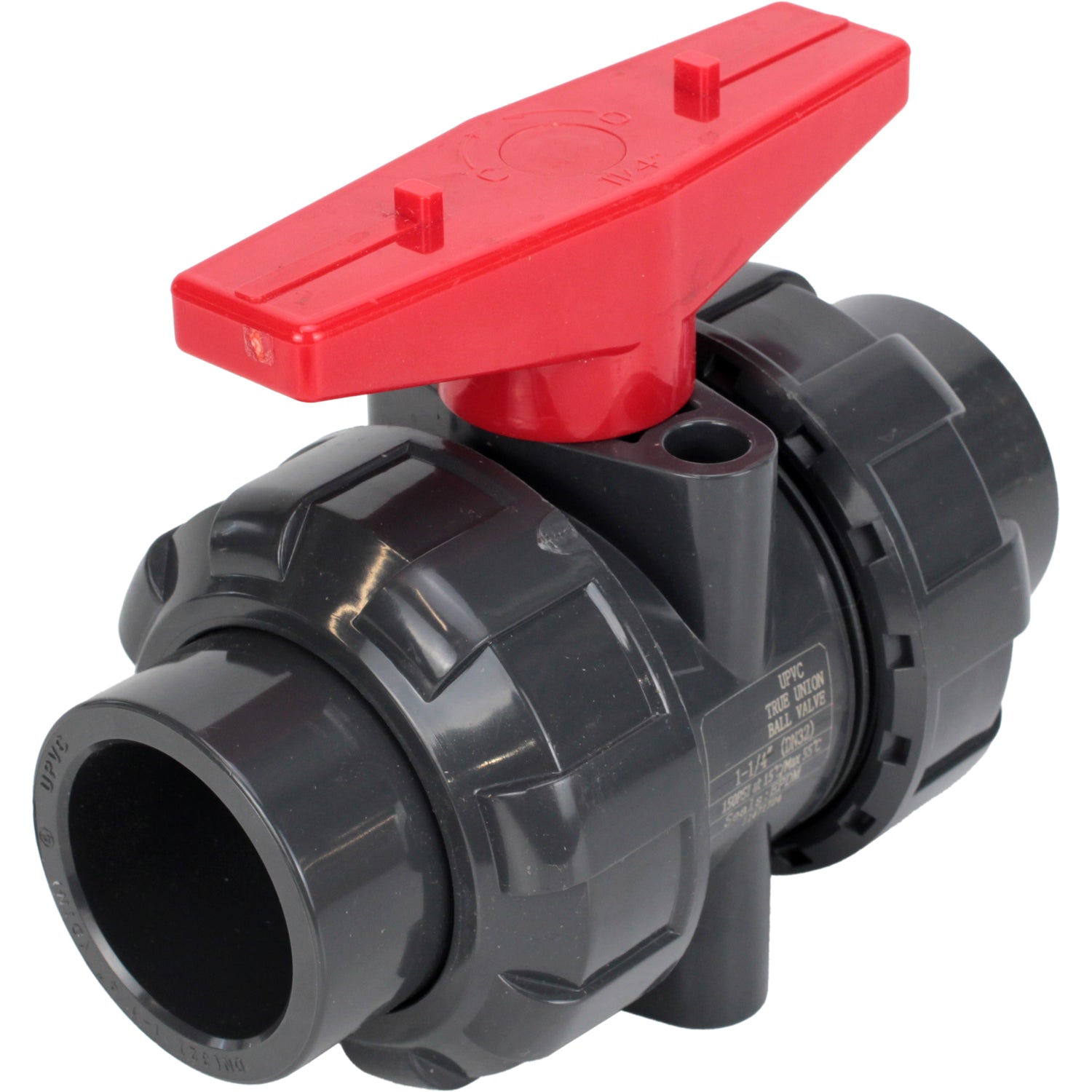

Ball valves Elephant BV4242E-FP-GRM-H, body material - UPVC, ball mate – Valve Elephant
Elephant  |  SKU : D160-62183

Ball valves Elephant BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle

€0,00
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

A ball valve is used as a shut-off valve to shut off the flow of the working medium in pipelines.



Technical parameters of Elephant BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle:

Characteristic Meaning
Type of flow section full bore
Diameter 15-100 mm
Nominal pressure 10 bar
Working medium temperature from 0 to +45°C
Application Water Supply
Operating environment Liquids, Air and Gases
Connection type adhesive, with a detachable
coupling connection
Control type Manual (handle, gearbox)
Sealing class A
Manufacturer's country China
Warranty 12 months

Ball valves BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle



Dimensions of Elephant BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle:

Model DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
D, mm 54 63 73.5 84.5 98 118 150 172 190
d, mm 15 20 25 32 40 50 63 75 90
d1, mm 20.3 25.3 32.3 40.4 50.4 63.4 75.5 90.5 110.5
d2, mm 20 25 32 40 50 63 75 90 110.1
L, mm 110 117 132 148 162.5 177.5 274 305 356
L1, mm 23 26 29 32.5 35.5 38.5 65 70 84
L2, mm 62 63 72 79.5 90 98 147 163 185
H1, mm 52.5 61.5 68.5 79.5 91 106 143 156 165
H2, mm 27.5 31.5 37 43 50 60 76 86 98
W, mm 85 90 107 117 129 141 210 230 277

Sketch Ball valves BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle





Materials of parts Elephant BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle:

№ Part Name Material
1 Body UPVC
2 Ball UPVC
3/4/
5/6		 O-ring seals EPDM
7 Handle ABS plastic
8 Rod Stainless steel AISI 304

Sketch of parts and materials Ball valves BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle
