Elephant | SKU : D160-56890

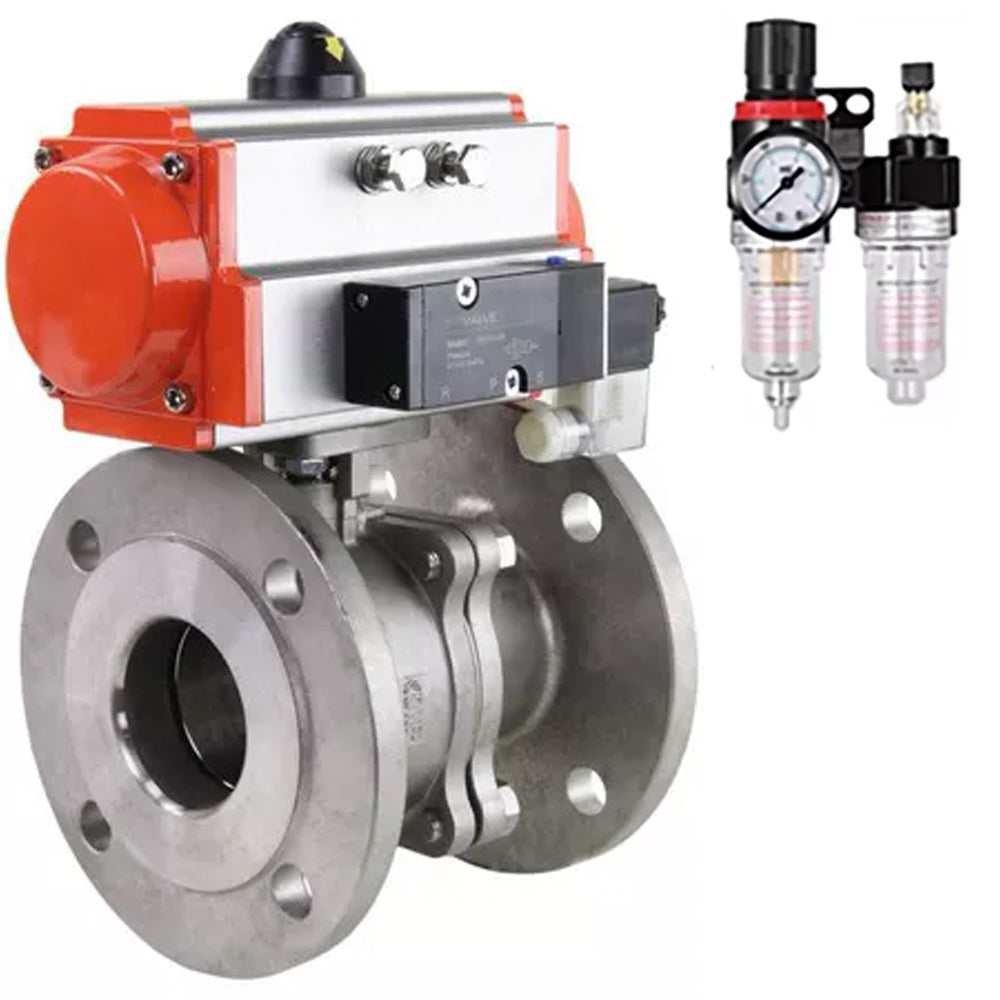

Ball valves Elephant BV3232P(2pc)-FP-F-ISO-H, body material - Stainless steel AISI 316, seal - PTFE / PTFE / Teflon, with pneumatic actuator double action PA-DA, 4V320-08 220V, ATU AFC2000

€306,28

Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

Ball valve Elephant BV3232P(2pc)-FP-F-ISO-H is used as a shut-off valve in heat supply systems, water supply systems, in steam, fuel and pneumatic systems with compressed air and neutral gases. Installation of BV3232P(2pc)-FP-F-ISO-H series valves is possible in systems transporting liquid and gaseous media (water, oil, oils, steam, air, alcohols, glycol, etc.) that are not aggressive to valve materials.

Double-acting pneumatic actuator Elephant PA-DA is designed for automation of control process of industrial shut-off valves - gates, ball valves. Elephant pneumatic actuators are designed for operation both indoors and outdoors. All internal and external parts are anticorrosive coated.

Elephant 4V320-08 220V pneumatic valve Elephant 4V320-08 is used to change the direction, start and stop the compressed air flow in the pneumatic system depending on the external control action.

The AFC2000 air treatment unit is designed to clean compressed air from moisture droplets and solid particles, remove condensate, automatically maintain pressure at a preset level, supply lubricant from the tank in the compressed air flow to the elements of the pneumatic system with a wide range of throughput from 500 litres/minute to 10 000 litres/minute. The lubricator (oil atomiser) adds oil with a viscosity of 32 mm²/s (=cSt) at 40°C to the pneumatic system for further lubrication of control components - pneumatic cylinders and pneumatic valves.

Technical parameters of ball valves Elephant BV3232P(2pc)-FP-F-ISO-H with double-acting pneumatic actuator PA-DA, pneumatic valve 4V320-08 220V, ATU AFC2000:

Name	Meaning
Type of crane device	two-way
Application	heat supply
Working environment	water, air, steam, industrial water, oil, oil products
Connection to the pipeline	flanged
Water intake	No
Type of flow section	full bore
Control type	With pneumatic drive
Joining	flanged
Control	double acting pneumatic actuator
Availability of pneumatic distributor	There is

Dimensions and dimensions of ball valves Elephant BV3232P(2pc)-FP-F-ISO-H with double-acting pneumatic actuator PA-DA, pneumatic valve 4V320-08 220V, ATU AFC2000:

DN	d, mm	D, mm	D1, mm	D2, mm	C, mm	t, mm	L, mm	W, mm	H, mm	H1, mm	A, mm	B, mm	KxK (rod)	N-∅Z, pcs-mm
15	15	95	65	45	16	2	115	127	79	8	36	42	9х9	4-∅14
20	20	105	75	58	18	2	120	127	83	9	36	42	9х9	4-∅14
25	25	115	85	68	18	2	125	165	94	14	42	50	11х11	4-∅14
32	32	140	100	78	18	2	130	165	115	15	42	50	11х11	4-∅18
40	38	150	110	88	18	3	140	186	115	17	50	70	14х14	4-∅18
50	50	165	125	102	20	3	150	186	120	20	50	70	14х14	4-∅18
65	65	185	145	122	19	3	170	260	151	22	70	102	17х17	4-∅18
80	76	200	160	138	21	3	180	321	158	21	70	102	17х17	8-∅18
100	99	220	180	158	21	3	190	321	188	20	70	102	17х17	8-∅18

Sketch of ball valves Elephant BV3232P(2pc)-FP-F-ISO-H with double-acting pneumatic actuator PA-DA, pneumatic valve 4V320-08 220V, ATU AFC2000

Detail and material sketch of ball valves Elephant BV3232P(2pc)-FP-F-ISO-H

Table of parts and materials for ball valves Elephant BV3232P(2pc)-FP-F-ISO-H:

Item No.	Name of parts	Material
1	Frame	AISI 316 steel
2	Ball	Stainless steel SS316
3	Bolt	stainless steel
4	Thrust washer	PTFE
5	Stock	Stainless steel SS316
6	Flange element (2 pcs)	AISI 316 steel
7	Ball seal (2 pcs)	PTFE

Technical data of DA double-acting pneumatic actuators:

Type of pneumatic actuator	DA - double-acting
Nominal pressure PN, bar	12
Working pressure, bar	2...8
Working medium	filtered compressed air
Maximum particle diameter of the working medium, µm2	≤30
Ambient temperature, ⁰C	-20 to +80
Swivel angle, °	0 - 90
Swivel angle adjustment, %	±5
Position indicator	open/closed
Top connection standard	NAMUR
Air connection standard	NAMUR
Average life, cycles closed/open	70 000 (for non-aggressive media and medium pressure and temperature values)

DA pneumatic actuators double-acting rotary actuators

Dimensions and mounting dimensions of DA double-acting pneumatic actuators:

Model	A, mm	B, mm	C, mm	D, mm	E, mm	F, mm	G, mm	H, mm
DA-052	30	41,5	65,5	72	92	65	30	80
DA-065	36	47	81	88	108	72	30	80
DA-083	46	57	98,5	108,7	128,7	92	30	80
DA-105	57,5	64	122,5	133	153	109,5	30	80
DA-130	67,5	74,5	145,5	155	185	127,5	30	130
DA-140	75	77	161	172	202	137,5	30	130
DA-160	87	87	184	197	227	159	30	130
DA-210	113	113	235,5	255	285	210	30	130
DA-270	147	147	299	326	356	273	30	130
DA-300	162	174	330	350	380	312	30	130
DA-350	190	195	483	410	440	365	30	130

Model	I, mm	J, mm	M, mm	N, mm	Z, mm	d, mm	K	L
DA-052	36	50	11x11	14	147	40	M5x8	M6x10
DA-065	50	70	14x14	18	168	40	M6x10	M8x13
DA-083	50	70	17x17	21	204	40	M6x10	M8x13
DA-105	70	102	22x22	26	268	40	M8x13	M10x16
DA-130	70	102	22x22	26	301	55	M8x13	M10x16
DA-140	102	125	27x27	31	390	55	M10x16	M12x20
DA-160	102	125	27x27	31	458	55	M10x16	M12x20
DA-210	-	140	36x36	40	532	80	-	M16x25
DA-270	-	165	46x46	50	718	80	-	M20x25
DA-300	-	165	46x46	50	760	80	-	M20x25
DA-350	165	254	46x46	50	920	80	M20x25	8xM16x25

Sketch of dimensions of DA double-acting pneumatic actuators

Materials of parts for DA double-acting pneumatic actuators:

№	Part name	Material
1	Indicator screw	ABS plastic
2	Position indicator	ABS plastic
3	Spring clip	stainless steel 304
4	Metal washer	stainless steel 304
5	Pressure washer	engineering plastic
6	Housing	hard anodized extruded aluminum alloy
7	Pressure washer	engineering plastic
8	Limiter	alloy steel
9	Shaft sealing ring upper	NBR
10	Upper shaft sliding ring	engineering plastic
11	Shaft	nickel plated alloy steel
12	Shaft sliding ring lower	engineering plastic
13	Shaft O-ring lower	NBR
14	Plug	NBR
15	Seal ring of adjusting screws	NBR
16	Washer of adjusting screw	stainless steel 304
17	Lock nut of adjusting screw	stainless steel 304
18	Adjusting screw	stainless steel 304
19	Piston	die-cast aluminum alloy
20	Piston guide plate	engineering plastic
21	Piston sliding ring	engineering plastic
22	Piston O-ring	NBR
23	Spring set	spring steel
24	Cover O-ring	NBR
25	End cap	cast aluminum with polyester coating
26	Cover screw	stainless steel 304
27	Stop screw	stainless steel 304
28	Adapter	carbon steel

Material sketch of DA double-acting pneumatic actuators

Technical parameters of the Elephant 4V320-08 220V pneumatic valve

Name	Meaning
Type of pneumatic distributor	spool valve
Model of pneumatic distributor	4V320-08 220V
Working pressure, bar	1.5 ÷ 8
Supply voltage, V	220 V
Response frequency, cycles/sec	5

Main parameters of the Elephant AFC2000 air treatment unit

Working pressure, bar	8
Maximum pressure, bar	10
Adjustable pressure range, bar	0.5 ÷ 9
Destruction pressure, bar	15
Air connection	1/4"
Operating temperature, C	from -5 to +60
Size of filtered particles, µm	40
Oil viscosity	ISO VG 32
Weight, kg	0.395
Kit composition	filter-moisture separator, pressure regulator, lubricator, bracket

Avis (0)

Documentation

Air treatment unit AFC2000 ELEPHANT

Pneumatic valve ELEPHANT 4V320-8 or 10 AC220V

Ball valve ELEPHANT BV3232P 2pc -FP-T-H 140 bar

Ball valve ELEPHANT BV3232P 2pc -FP-T-H 40 63 bar

Ball valve ELEPHANT BV3232P 2pc -FP-T-ISO-H

Paiement et sécurité

Moyens de paiement

Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

Variantes disponibles

SKU	Connection size	Pressure	Prix	Disponibilité	Quantité
D160-56890	DN15 40 bar	40 bar	€306,28	Épuisé	Qty
D160-56891	DN20 40 bar	40 bar	€308,84	Épuisé	Qty
D160-56892	DN32 40 bar	40 bar	€392,87	Épuisé	Qty
D160-56893	DN40 40 bar	40 bar	€473,94	Épuisé	Qty
D160-56894	DN50 40 bar	40 bar	€568,95	Épuisé	Qty
D160-56895	DN80 16 bar	16 bar	€802,79	Épuisé	Qty
D160-56896	DN100 16 bar	16 bar	€999,70	Épuisé	Qty
D160-56897	DN125 16 bar	16 bar	€1.696,45	Épuisé	Qty
D160-56898	DN150 16 bar	16 bar	€2.127,61	Épuisé	Qty
D160-56899	DN200 16 bar	16 bar	€3.057,74	Épuisé	Qty
D160-56900	DN250 16 bar	16 bar	€5.468,64	Épuisé	Qty
D160-56901	DN300 16 bar	16 bar	€8.213,15	Épuisé	Qty
D160-57105	DN25 40 bar	40 bar	€374,08	Épuisé	Qty
D160-57106	DN65 16 bar	16 bar	€713,80	Épuisé	Qty
