Elephant  |  SKU : D160-48749

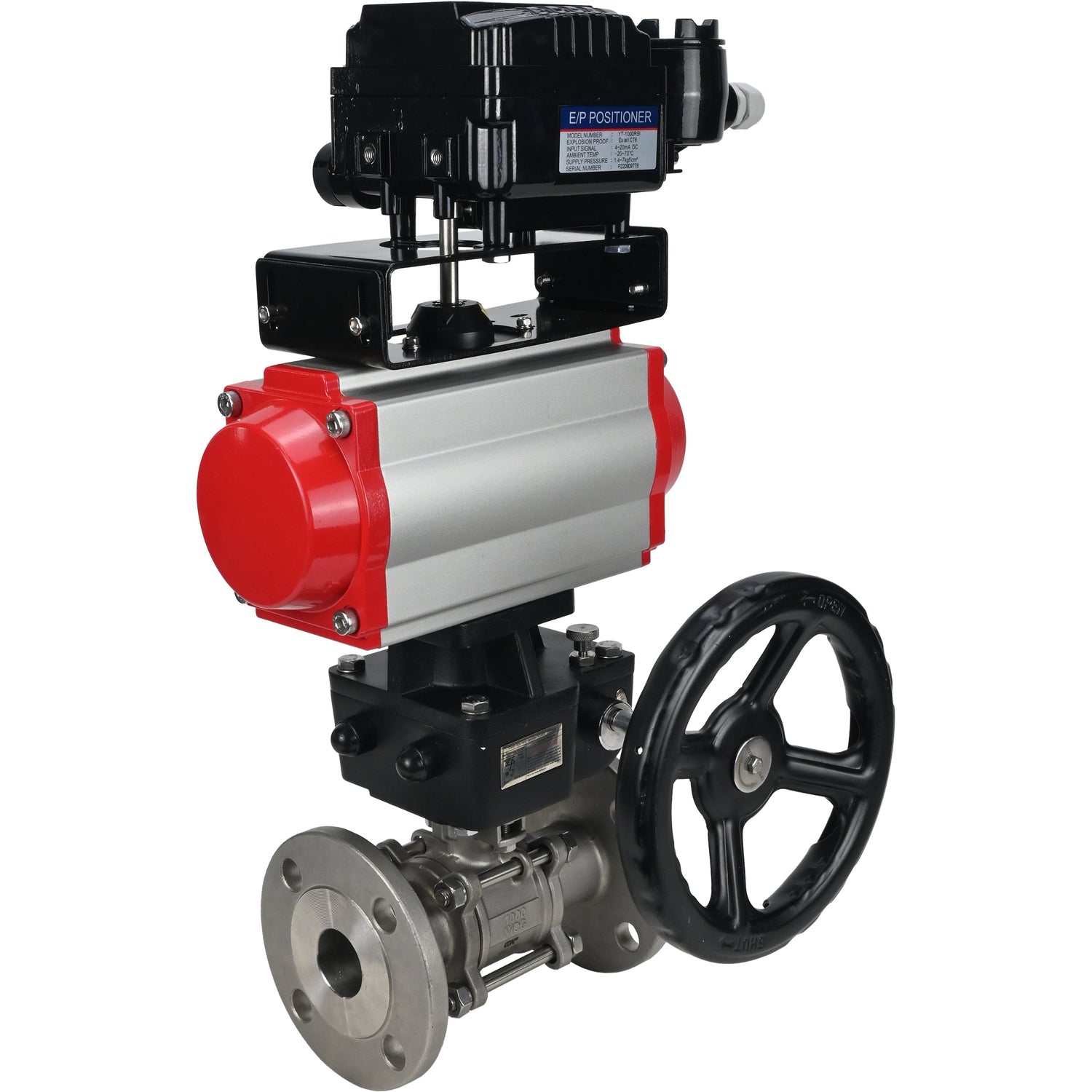

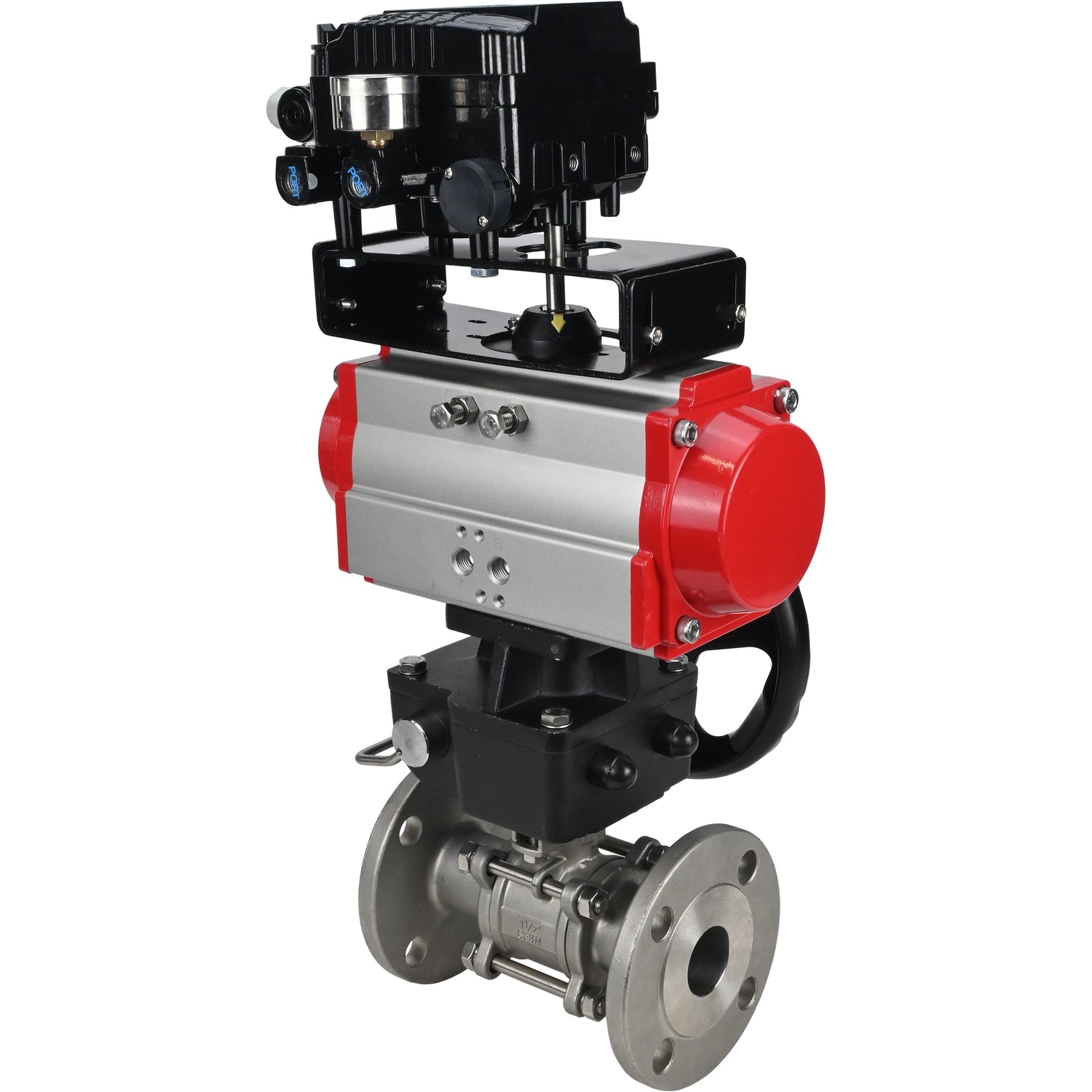

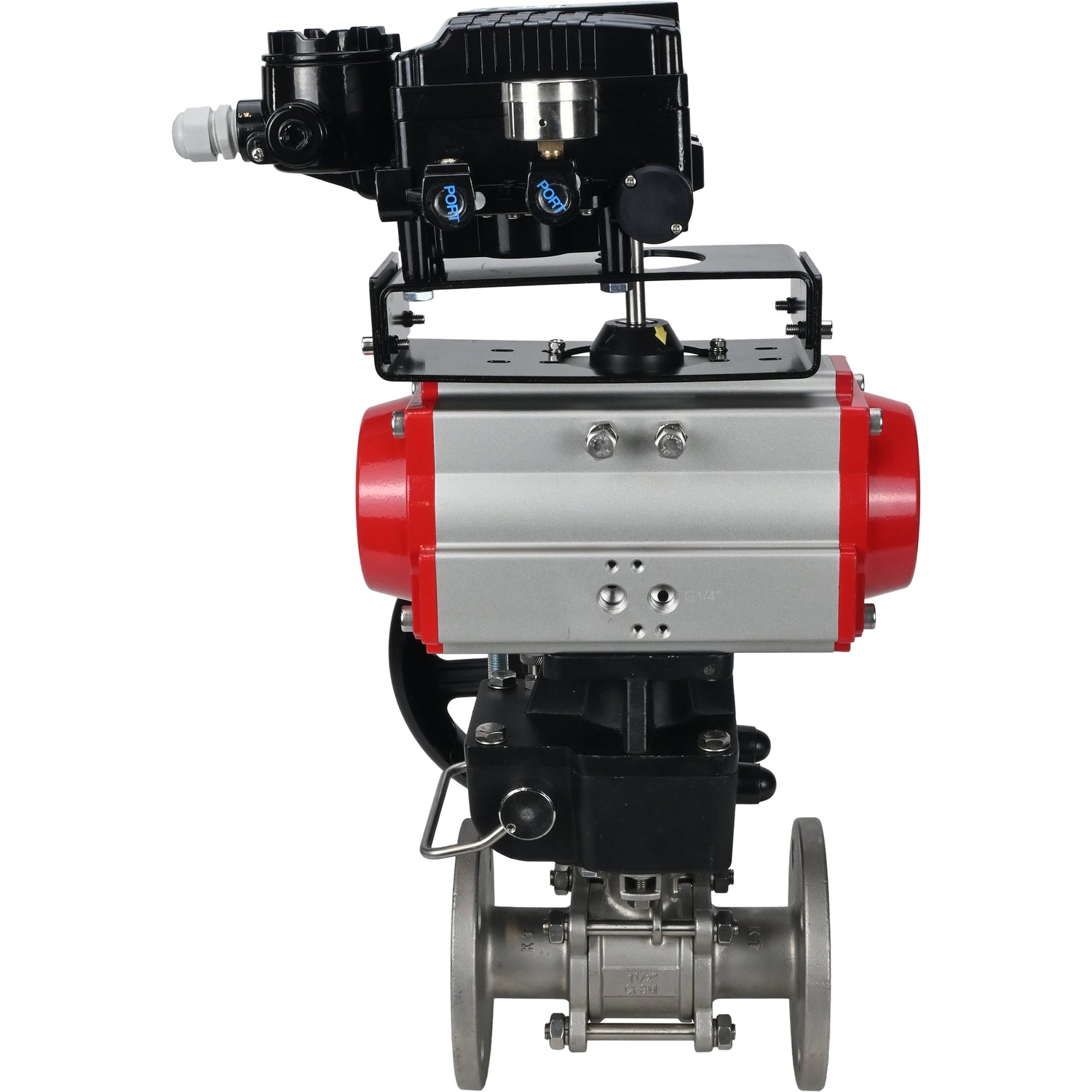

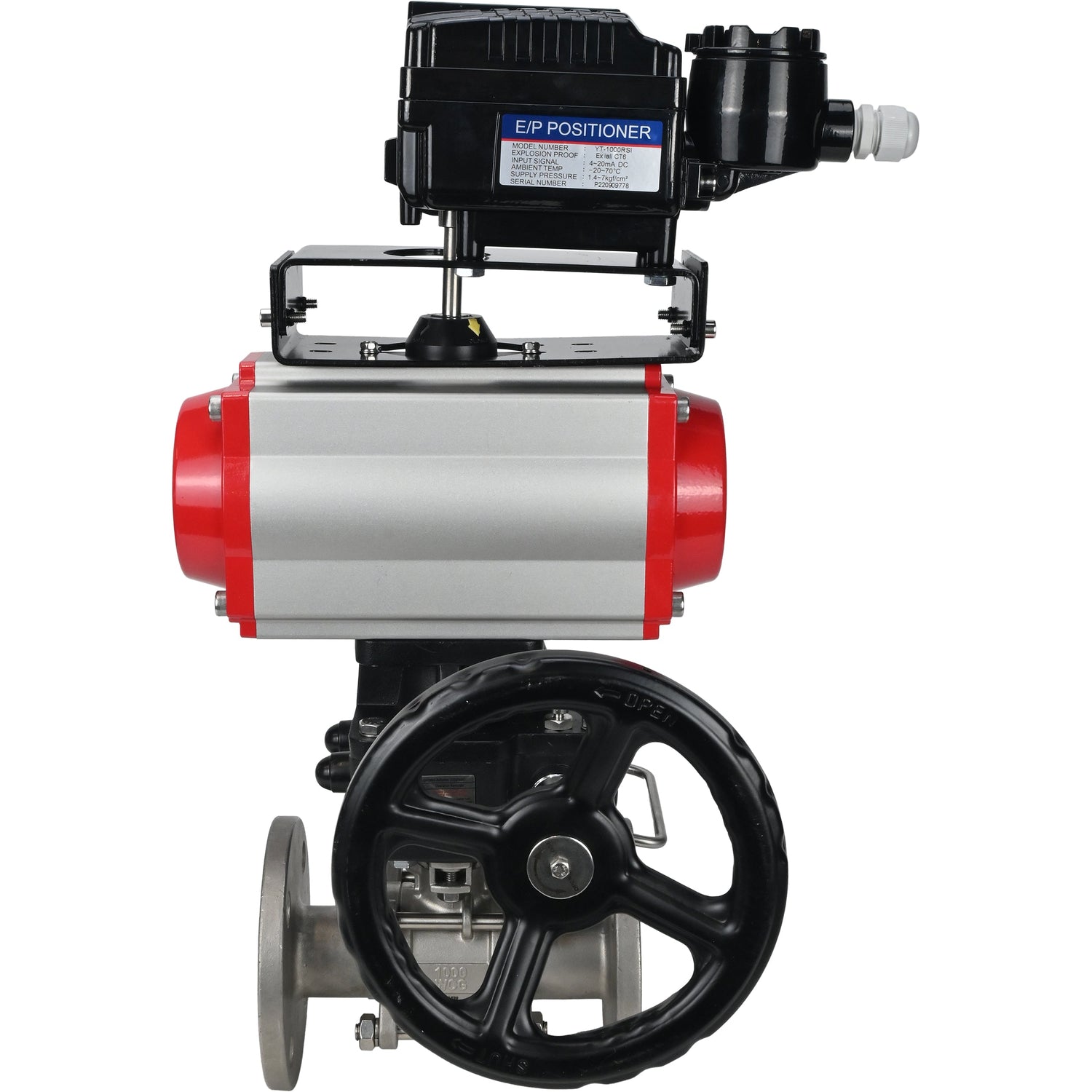

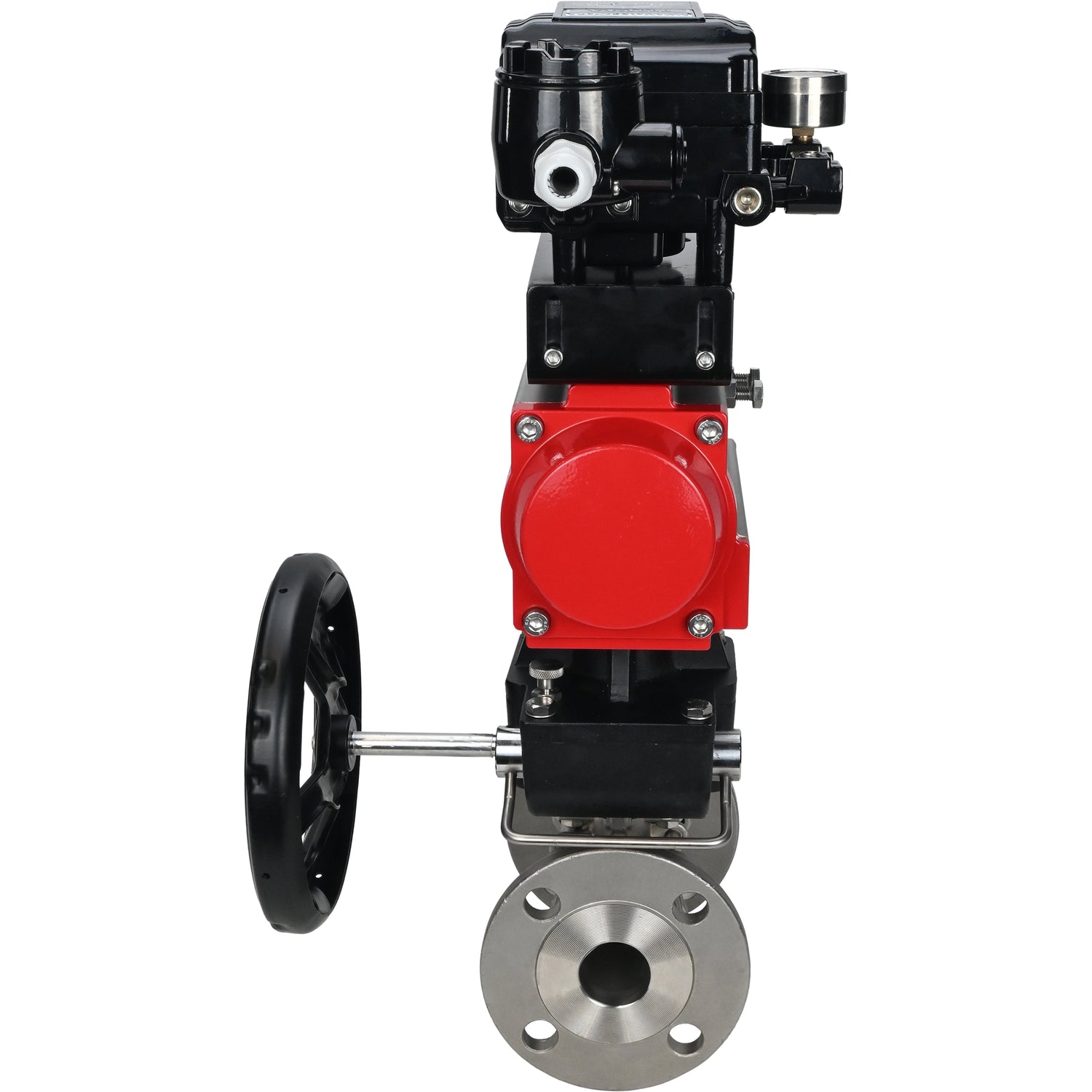

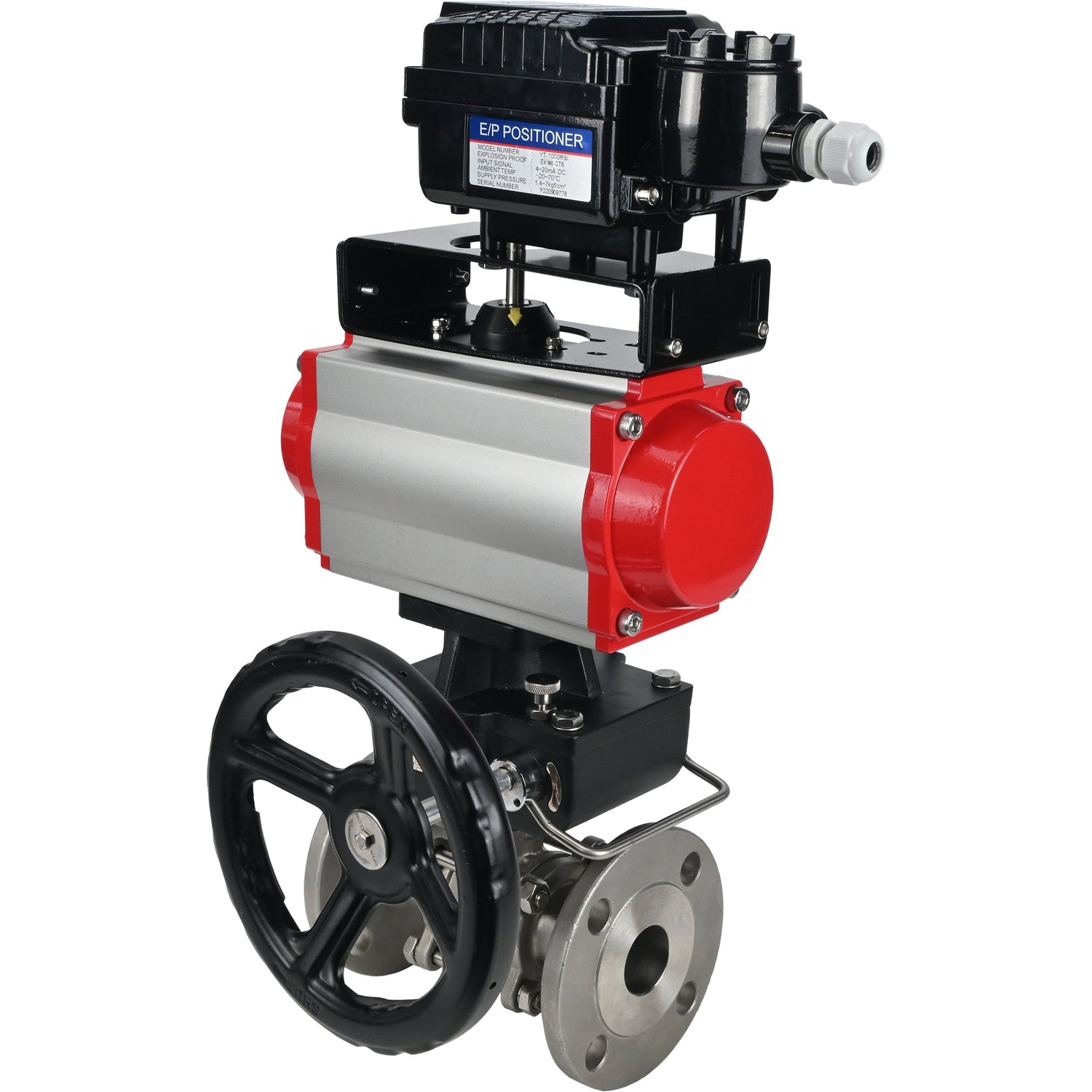

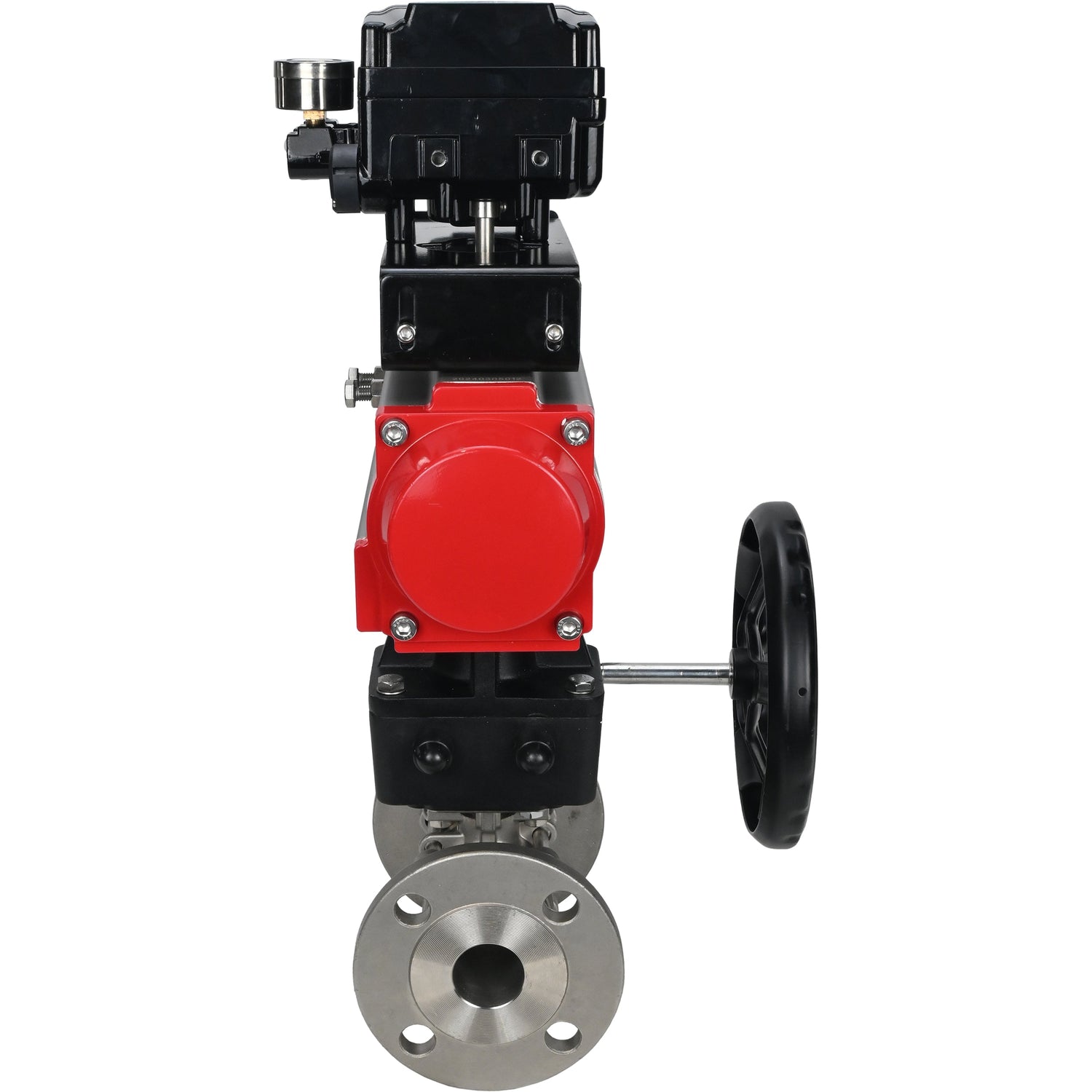

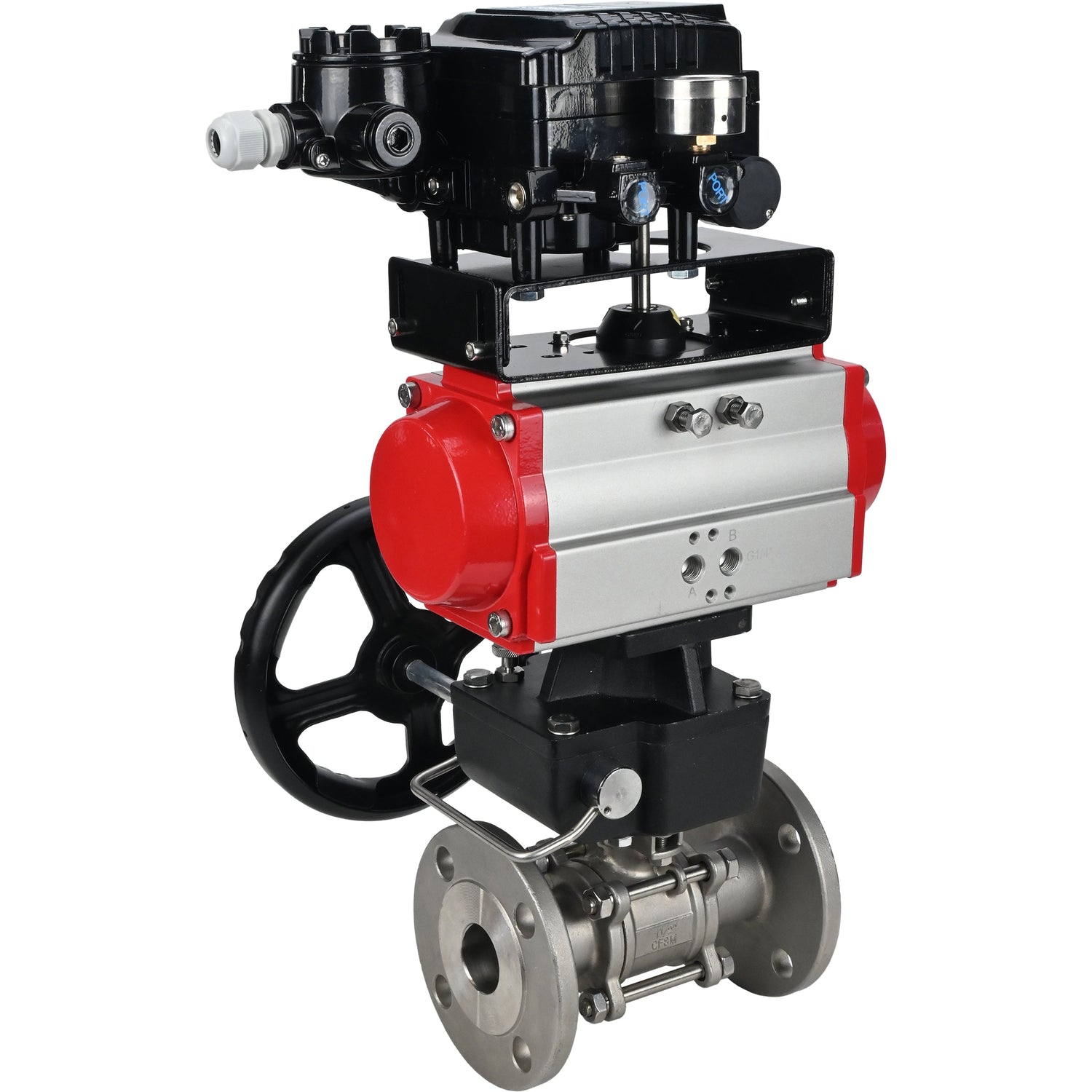

Robinet à boisseau sphérique en acier inoxydable Elephant ksfpt-316-180-da-yt1000rsi-hdm, matériau du corps - acier inoxydable AISI 316, matériau de la bille - acier inoxydable AISI 316, joint - PTFE, actionné par actionneur pneumatique

€1.025,04
Taxes incluses Frais de livraison calculés lors du paiement.

Robinet à boisseau sphérique en acier inoxydable Elephant ksfpt-316-180-da-yt1000rsi-hdm, matériau du corps - acier inoxydable AISI 316, matériau de la bille - acier inoxydable AISI 316, joint - PTFE, actionné par actionneur pneumatique - DN15 / 40 bars est en rupture de stock et sera expédié dès qu’il sera de retour en stock.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

Un robinet à boisseau sphérique en acier inoxydable est un dispositif fiable et polyvalent pour contrôler le débit de liquides et de gaz dans divers secteurs industriels. Fabriqué en acier inoxydable résistant à la corrosion, il possède une grande résistance et peut supporter à la fois des températures et des pressions élevées. Les robinets à boisseau sphérique sont faciles à utiliser, offrent une étanchéité sûre et minimisent le risque de fuites, ce qui en fait un choix idéal pour une utilisation dans l'industrie pétrolière et gazière, les usines de traitement des eaux, l'industrie alimentaire et d'autres domaines où une vanne fiable et durable est nécessaire pour réguler le débit de substances.

Données techniques du robinet à boisseau sphérique Elephant BV3232P(3pc)-FP-F-ISO-H PA-DA MON YT-1000RSN avec retour d'information :

Diamètre nominal, mm 15-100
Pression de service PN, bar DN15-50 – 40
DN65-80 – 25
DN100 – 16
Température de l'environnement de travail t, ⁰C de -20 à +180
Environnement de travail Eau, vapeur, produits pétroliers et autres fluides liquides ou gazeux neutres pour les matériaux du robinet
Raccordement au pipeline à bride
Type de section d'écoulement alésage intégral
Classe d'étanchéité « A » selon GOST 9544-2015
Type de contrôle Actionneur pneumatique à double effet Elephant-DA

Détail du robinet à boisseau sphérique Elephant BV3232P(3pc)-FP-FF-ISO-H PA-DA MON YT-1000RSN avec rétroaction

Spécification matérielle du robinet à boisseau sphérique Elephantu BV3232P(3pc)-FP-FF-ISO-H PA-DA MON YT-1000RSN avec retour d'information :

Non. Nom Matériel Quantité
1 Cadre SS304/SS316 1
2 Robinet à boisseau sphérique SS304/SS316 1
3 Boulon SS201/SS304 4-6
4 vis SS201/SS304 6-12
5 Scellage PTFE 1
6 Action SS304/SS316 1
7 Joint SS201/SS304 1
8 Couvercle WCB/CF8/CF8M 2
9 Anneaux de selle PTFE 2
10 Rondelle de butée PTFE 1
11 vis SS201/SS304 1
12 Levier SS201/SS304 1
13 Coque de poignée PVC 1
14 Bouchon SS201/SS304 1

Croquis du robinet à boisseau sphérique Elephant BV3232P(3pc)-FP-FF-ISO-H PA-DA MON YT-1000RSN avec retour d'information

Dimensions hors tout et d'installation du robinet à boisseau sphérique Elephant BV3232P(3pc)-FP-F-ISO-H PA-DA MON YT-1000RSN avec retour d'information :

Diamètre intérieur, mm d, mm D, mm L1, mm L±1,5, mm H1, mm H2, mm Poids, kg
15 15 95 153 130 104 98 8,98
20 20 105 153 150 104 98 9.845
25 25 115 153 160 104 98 10.675
32 32 140 153 180 104 98 12.115
40 38 150 174 200 104 115 14.105
50 50 165 216 230 115 135 18,85
65 64 184 279 290 158 160 28.755
80 79 200 279 310 158 160 33.745
100 99 220 308 350 158 193 46.855

Actionneur pneumatique Elephant

Paramètres de l'actionneur pneumatique Elephant :

  • Type d'actionneur pneumatique - double effet
  • Pression de travail de l'entraînement pneumatique - 6,0 bar
  • Angle de rotation de l'entraînement - 90°
  • Plage de réglage de l'entraînement - 5°
  • Pays d'origine - Chine
  • Environnement d'exploitation - intérieur et extérieur
  • Indicateur de position - ouvert/fermé
  • Revêtement - Toutes les pièces internes et externes ont un revêtement anti-corrosion

Positionneur rotatif électropneumatique YT-1000RS

Paramètres de base des positionneurs rotatifs électropneumatiques :

Type d'action Unilatéral/bilatéral
Pression d'entrée de 1,7 à 7 bars
Consommation d'air comprimé 3 l/min
Température de fonctionnement de -20°С à 70°С
Protection contre les explosions Non
Classe d'étanchéité IP66
Cadre Moulage d'aluminium

Spécifications
  • Matériau du joint à bille
    PTFE

Avis (0)

Documentation
nullElectropneumatic rotary positioner ELEPHANT YT-1000RSN with without feedback for pneumatic rotary actuators control signal 4-20 mA without explosion protection
nullElectropneumatic rotary positioner ELEPHANT YT-1000RSN with or without feedback
nullBall valve ELEPHANT BV32xP 3pc -FP-W-ISO-H

Paiement et sécurité

Moyens de paiement

    Vos informations de paiement sont gérées de manière sécurisée. Nous ne stockons ni ne pouvons récupérer votre numéro de carte bancaire.

    Variantes disponibles

    SKU Taille de la connexionPressionPrix DisponibilitéQuantité Ajouter au panier
    D160-48749DN1540 bars €1.025,04 0 En stock
    D160-48750DN2040 bars €1.044,27 Épuisé
    D160-48751DN2540 bars €990,80 Épuisé
    D160-48752DN3240 bars €1.063,08 Épuisé
    D160-48753DN4040 bars €1.041,14 Épuisé
    D160-48754DN5040 bars €1.196,38 Épuisé
    D160-48755DN6525 bars €1.414,97 Épuisé
    D160-48756DN8025 bars €1.488,00 Épuisé
    D160-48757DN10016 bars €1.999,79 Épuisé
    D160-62471DN100 22х22 F1016 bars €1.706,33 0 En stock
