Butterfly valve Elephant WBV3232P-2W-Fb-H, body material - stainless s – Valve Elephant
Elephant  |  SKU : D050-60585

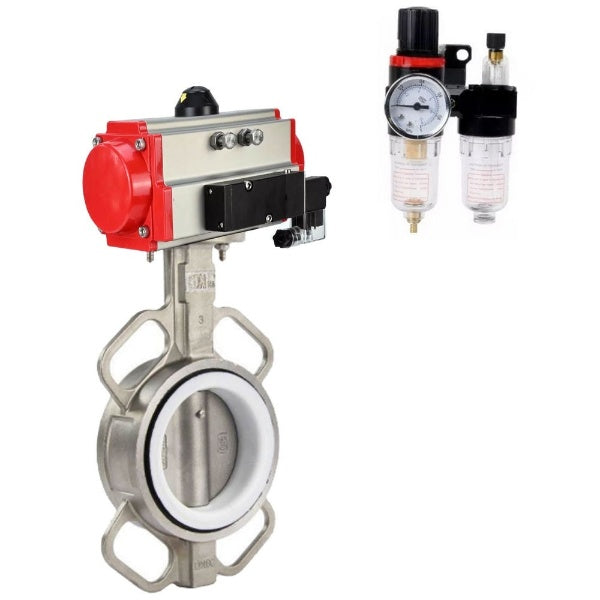

Butterfly valve Elephant WBV3232P-2W-Fb-H, body material - stainless steel AISI 316L, disk material - stainless steel AISI 316L, seal - PTFE, with pneumatic actuator with return springs PA-SA, 4V320-10 220V, ATU AFC2000

€545,77
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

Butterfly valves Elephant are designed for use as shut-off or regulating valves for flow control in heat and water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.
Pneumatic distributor Elephant 4V320-10 220V is used to change direction, start, stop compressed air flows in pneumatic system depending on the external control action.
The AFC2000 air treatment unit is designed to purify compressed air from dripping moisture and solid particles, remove condensate, automatically maintain pressure at a preset level, supply lubricant from a reservoir in the compressed air stream to pneumatic system elements with a large capacity range from 500 liters/minute to 10,000 liters/minute. The lubricator adds oil with a viscosity of 32 mm²/s (=cSt) at 40°C to the pneumatic system for further lubrication of control components such as pneumatic cylinders and pneumatic valves.






Technical parameters of butterfly valve Elephant WBV3232P-2W-Fb-H, body material - stainless steel AISI 316L, disk material - stainless steel AISI 316L, seal - PTFE, with pneumatic actuator with return springs PA-SA, 4V320-10 220V, ATU AFC2000:

Parameter

Value

Nominal pressure PN, bar

16

Working medium temperature, °C

From -29 to 180

Connection to pipeline

Interflanged

Type of valve

Rotary disc

Type of control

Pneumatic actuator

Country of manufacture

China




Table of parts and materials of butterfly valve Elephant WBV3232P-2W-Fb-H, body material - stainless steel AISI 316L, disk material - stainless steel AISI 316L, seal - PTFE, with pneumatic actuator with return springs PA-SA, 4V320-10 220V, ATU AFC2000:

№ Name Material
1 Housing WCB steel or AISI 316L stainless steel
2 Cuff EPDM, PTFE, NBR
3 Disc AISI 316L stainless steel
4 Rod SS 416/2Cr13 stainless steel
5 Pin AISI 316L stainless steel
6 Bushing EPDM
7 Sealing ring EPDM
8 Fixing plate carbon steel

Эскиз Затворы дисковые поворотные DN.ru WBV3232P-2W-Fb Ду40-150 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFEс рукояткой, с двумя концевыми датчиками LS-103 250В и кронштейном для крепления концевых выключателей



Technical data of SA pneumatic actuators with return springs:

Type of pneumatic actuator SA - with return springs
Nominal pressure PN, bar 12
Working pressure, bar 2...8
Working medium filtered compressed air
Maximum particle diameter of the working medium, µm2 ≤30
Ambient temperature, ⁰C -20 to +80
Swivel angle, ° 0 - 90
Swivel angle adjustment, % ±5
Position indicator open/closed
Top connection standard NAMUR
Air connection standard NAMUR
Average life, cycles closed/open 70 000 (for non-aggressive media and medium pressure and temperature values)


SA pneumatic actuators rotary with return springs




Dimensions and mounting dimensions of SA pneumatic actuators with return springs:

Model A, mm B, mm C, mm D, mm E, mm F, mm G, mm H, mm
PA-x-052 30 41,5 65,5 72 92 65 30 80
PA-x-065 36 47 81 88 108 72 30 80
PA-x-083 46 57 98,5 108,7 128,7 92 30 80
PA-x-105 57,5 64 122,5 133 153 109,5 30 80
PA-x-130 67,5 74,5 145,5 155 185 127,5 30 130
PA-x-140 75 77 161 172 202 137,5 30 130
PA-x-160 87 87 184 197 227 159 30 130
PA-x 210 113 113 235,5 255 285 210 30 130
PA-x-270 147 147 299 326 356 273 30 130
PA-x-300 162 174 330 350 380 312 30 130
PA-x-350 190 195 483 410 440 365 30 130



Model A, mm B, mm C, mm D, mm E, mm F, mm G, mm H, mm
PA-x-052 30 41,5 65,5 72 92 65 30 80
PA-x-065 36 47 81 88 108 72 30 80
PA-x-083 46 57 98,5 108,7 128,7 92 30 80
PA-x-105 57,5 64 122,5 133 153 109,5 30 80
PA-x-130 67,5 74,5 145,5 155 185 127,5 30 130
PA-x-140 75 77 161 172 202 137,5 30 130
PA-x-160 87 87 184 197 227 159 30 130
PA-x 210 113 113 235,5 255 285 210 30 130
PA-x-270 147 147 299 326 356 273 30 130
PA-x-300 162 174 330 350 380 312 30 130
PA-x-350 190 195 483 410 440 365 30 130

Sketch of dimensions of SA pneumatic actuators with return springs





Materials of parts of SA pneumatic actuators with return springs:

№ Part name Material
1 Indicator screw ABS plastic
2 Position indicator ABS plastic
3 Spring clip stainless steel 304
4 Metal washer stainless steel 304
5 Pressure washer engineering plastic
6 Housing hard anodized extruded aluminum alloy
7 Pressure washer engineering plastic
8 Limiter alloy steel
9 Shaft sealing ring upper NBR
10 Upper shaft sliding ring engineering plastic
11 Shaft nickel plated alloy steel
12 Shaft sliding ring lower engineering plastic
13 Shaft O-ring lower NBR
14 Plug NBR
15 Seal ring of adjusting screws NBR
16 Washer of adjusting screw stainless steel 304
17 Lock nut of adjusting screw stainless steel 304
18 Adjusting screw stainless steel 304
19 Piston die-cast aluminum alloy
20 Piston guide plate engineering plastic
21 Piston sliding ring engineering plastic
22 Piston O-ring NBR
23 Spring set spring steel
24 Cover O-ring NBR
25 End cap cast aluminum with polyester coating
26 Cover screw stainless steel 304
27 Stop screw stainless steel 304
28 Adapter carbon steel

Material sketch of SA pneumatic actuators with return springs



Technical parameters of pneumatic valve Elephant 4V320-10 220V:

Parameter

Value

Type of pneumatic distributor

Spool valve

Model of pneumatic distributor

4V320-10 220V

Operating pressure, bar

1.5 ÷ 8

Supply voltage, V

220V

Operating frequency, cycles/sec

5




Main parameters of the air treatment unit Elephant AFC2000:

Parameter

Value

Operating pressure, bar

8

Maximum pressure, bar

10

Adjustable pressure range, bar

0.5 ÷ 9

Burst pressure, bar

15

Air connection

1/4"

Operating temperature, °C

From -5 to +60

Size of filtered particles, µm

40

Oil viscosity

ISO VG 32

Weight, kg

0.395

Set composition

Filter-moisture separator, pressure regulator, lubricator, bracket




Passports and certificates

Data sheet for Elephant DA/SA double-acting pneumatic actuator with return springs

Avis (0)

Documentation
nullAir treatment unit AFC2000 ELEPHANT
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBVx32x-2W-Fb-H DN40-300 16 bar
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
