Ball valves Elephant BV3232P-FP-Fb-ISO-H DN15-100 16 bar stainless, fu – Valve Elephant
Elephant  |  SKU : D160-61192

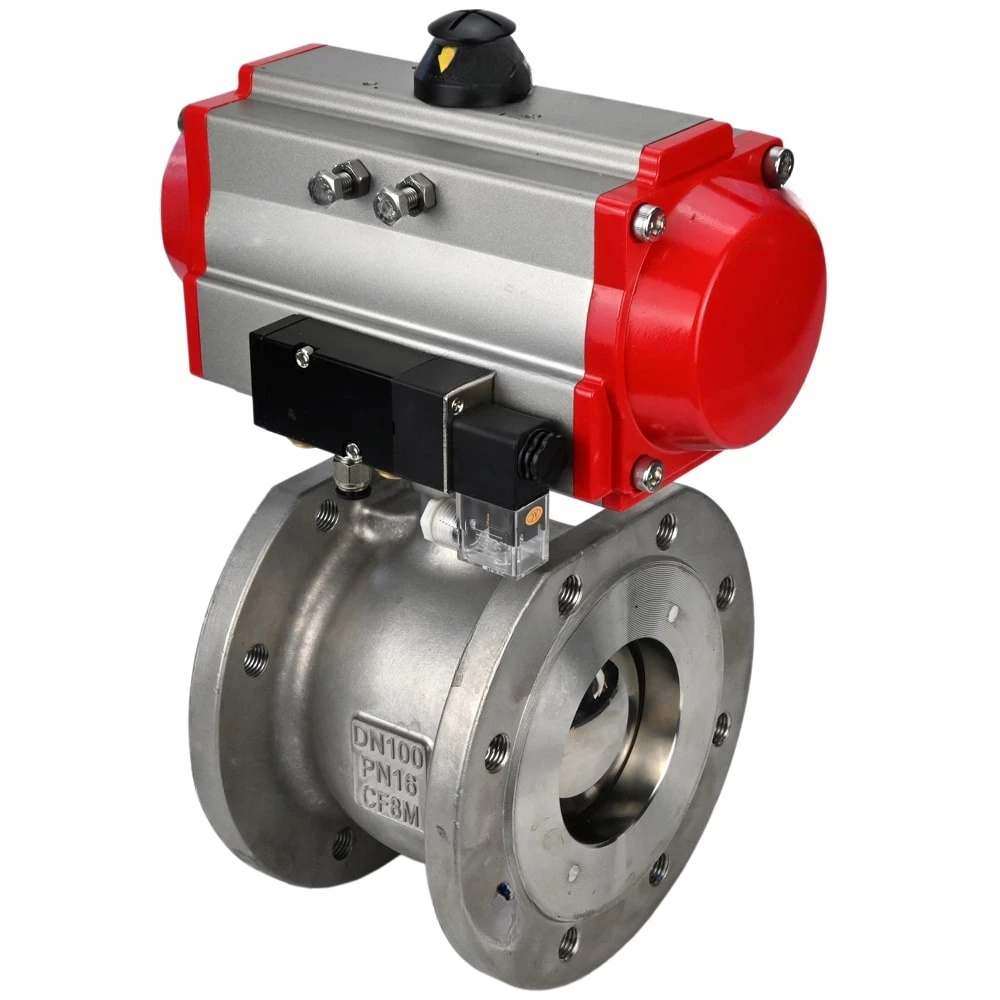

Ball valves Elephant BV3232P-FP-Fb-ISO-H DN15-100 16 bar stainless, full bore, double-acting PA-DA-052-105 pneumatic actuators with flange connections and 4M310-08 220V pneumatic distributor

€319,94
Taxes incluses Frais de livraison calculés lors du paiement.

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

Ball valves are used as shut-off valves in heating and water supply systems, steam, fuel, and pneumatic systems with compressed air and neutral gases. Valves of this series can be installed in systems transporting liquid and gaseous media (water, oil, steam, air, alcohols, glycol, etc.) that are non-corrosive to the valve materials. Ball valves are not permitted for use as control valves.
PA-DA-x double-acting pneumatic actuators use two ports to supply the control fluid and create movement in both directions, both for opening and closing the valve. One port is used to move the piston in one direction, and the other to move it in the opposite direction.





Technical characteristics of ball valves Elephant BV3232P-FP-Fb-ISO-H DN15-100 16 bar

Characteristics Value
Nominal diameter 15-100 mm
Tightness class A
Seal type PTFE / Fluoroplastic / Teflon
Connection wafer
Valve device type two-way
Valve ball bore full-bore
Control type double-acting pneumatic actuator
Working fluid temperature -50 to +200 °C
Fluid water, steam, petroleum products, liquids, neutral media, gaseous media
Application area water supply, heat supply, pneumatic systems
Country of origin China





Technical characteristics of Elephant double-acting rotary pneumatic actuators PA-DA

Name Value
Pneumatic Actuator Type Double-acting
Pneumatic Actuator Operating Pressure, Bar 6.0
Actuator Rotation Angle, ° 90
Actuator Adjustment Range, ° 5
Country of Origin China
Operating Environment Indoor and outdoor use
Position Indicator Open/Closed
Coating All internal and external parts have an anti-corrosion coating





Overall and installation dimensions of ball valves Elephant BV3232P-FP-Fb-ISO-H DN15-100 16 bar

DN d, mm D2, mm L, mm Z, mm
15 15 45 42 147
20 20 58 48 147
25 25 68 50 147
32 32 78 60 147
40 36 88 65 204
50 46 102 80 204
65 58 122 110 204
80 73 138 120 204
100 90 158 150 268

Краны шаровые DN.ru BV3232P-FP-Fb-ISO-H Ду15-100 Ру16 нержавеющие, полнопроходные, межфланцевые с пневмоприводом PA-DA-052-105 двойного действия и пневмораспределителем 4M310-08 220В
Sketch of the dimensions of ball valves Elephant BV3232P-FP-Fb-ISO-H DN15-100 16 bar




Overall and installation dimensions of Elephant double-acting rotary pneumatic actuators PA-DA

Model A B C D E F G H I J M N Z d K L
PA-DA(SA)-052 30 41.5 65.5 72 92 65 30 80 36 50 11х11 14 147 40 M5x8 M6x10
PA-DA(SA)-065 36 47 81 88 108 72 30 80 50 70 14х14 18 168 40 M6x10 M8x13
PA-DA(SA)-083 46 57 98.5 108.7 128.7 92 30 80 50 70 17х17 21 204 40 M6x10 M8x13
PA-DA(SA)-105 57.5 64 122.5 133 153 109.5 30 80 70 102 22х22 26 268 40 M8x13 M10x16
PA-DA(SA)-130 67.5 74.5 145.5 155 185 127.5 30 130 70 102 22х22 26 301 55 M8x13 M10x16
PA-DA(SA)-140 75 77 161 172 202 137.5 30 130 102 125 27х27 31 390 55 M10x16 M12x20
PA-DA(SA)-160 87 87 184 197 227 159 30 130 102 125 27х27 31 458 55 M10x16 M12x20
PA-DA(SA)-210 113 113 235.5 255 285 210 30 130 - 140 36х36 40 532 80 - M16x25
PA-DA(SA)-270 147 147 299 326 356 273 30 130 - 165 46х46 50 718 80 - M20x25
Dimensional sketch of the Elephant double-acting rotary pneumatic actuators PA-DA



Materials of ball valve parts BV3131P(3pc)-FP-W-ISO-H LONG DN10-150 63/40/25/16 bar

№ Name Material
4 Retaining Ring AISI 304 stainless steel
5 Thrust Washer AISI 304 stainless steel
6 Seal Washer AISI 304 stainless steel
7 Seal PTFE
8 Thrust Gasket PTFE
9 Rod AISI 316 stainless steel
10 Ball Cap AISI 316 stainless steel
11 Ball AISI 316 stainless steel
12 Ball Seal PTFE
13 Gasket PTFE
14 Housing AISI 316 stainless steel

Sketch of ball valve materials Elephant BV3232P-FP-Fb-ISO-H DN15-100 16 bar




Design of Elephant double-acting rotary pneumatic actuators PA-DA

№ Part Name Material
1 Indicator Screw ABS plastic
2 Position Indicator ABS plastic
3 Spring Clamp 304 stainless steel
4 Metal Washer 304 stainless steel
5 Thrust Washer Engineering plastic
6 Housing Extruded aluminum alloy with hard anodizing
7 Thrust Washer Engineering plastic
8 Stopper Alloy steel
9 Upper Shaft Seal Ring NBR
10 Upper Shaft Anti-Friction Ring Engineering plastic
11 Shaft Nickel-plated alloy steel
12 Lower Shaft Anti-Friction Ring Engineering plastic
13 Lower Shaft Seal Ring NBR
14 Plug NBR
15 Adjusting Screw Seal Ring NBR
16 Adjusting Screw Washer 304 stainless steel
17 Adjusting Screw Lock Nut 304 stainless steel
18 Adjusting Screw 304 stainless steel
19 Piston Die-cast aluminum alloy
20 Piston Guide Pad Engineering plastic
21 Piston Anti-Friction Ring Engineering plastic
22 Piston Seal Ring NBR
23 Spring Kit Spring steel
24 Cover Seal Ring NBR
25 End Cover Cast aluminum with polyester coating
26 Cover Screw 304 stainless steel
27 Locking Screw 304 stainless steel
28 Adapter Carbon steel
Sketch of Elephant double-acting rotary pneumatic actuators PA-DA
