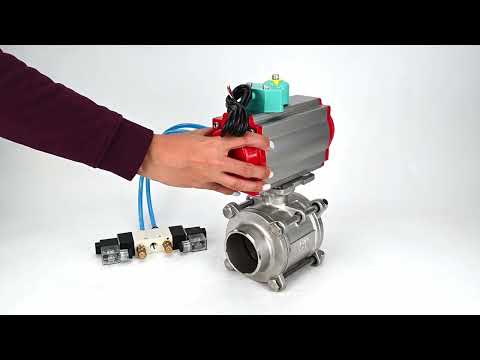

Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar full bore, body - 316 stainless steel, seal - PTFE, for welding, with PA-DA pneumatic actuator, pneumatic distributor 4V320-08 220V and ALS200D magnetic switch
Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar full bore, body - 316 stainless steel, seal - PTFE, for welding, with PA-DA pneumatic actuator, pneumatic distributor 4V320-08 220V and ALS200D magnetic switch - DN15 / 63 bar est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
The Elephant BV3232P(3pc)-FP-W-ISO-H WDVF ball valve is used as a shut-off valve in heat supply systems, water supply systems, steam, fuel systems, and pneumatic systems with compressed air and neutral gases. The BV3232P(3pc)-FP-W-ISO-H WDVF series valves can be installed in systems transporting liquid and gaseous media (water, steam, petroleum products, and neutral media) that are non-corrosive to the valve materials.
The Elephant PA-DA pneumatic actuator is designed to automate the control of industrial shut-off valves, such as globe valves and ball valves. Elephant pneumatic actuators are designed for both indoor and outdoor use. All internal and external components have an anti-corrosion coating.
Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar
| Name | Value |
| Nominal pressure, bar | 63 |
| Working fluid temperature, °C | -29 to 180 |
| Valve device type | Two-way |
| Application | Water supply, heat supply, steam supply |
| Working fluid | Water, steam, petroleum products, neutral media |
| Pipeline connection | Welded ends |
| Water-drawable | No |
| Flow area type | Full bore |
| Tightness class | A |
| Control type | With pneumatic actuator |
| Connection | Welded ends |
| Control | Double-acting pneumatic actuator |
| Presence of limit switches | No |
| Presence of pneumatic valve | Yes |
| Presence of electropneumatic positioner | No |
| Average service life, years | 10 |
| Country of manufacture | China |
Dimensions and sizes of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar
| DN | D, mm | L, mm | F, mm | L1, mm |
| 15 | 21,3 | 76 | 92 | 147 |
| 20 | 26,9 | 81 | 92 | 147 |
| 25 | 33,7 | 90 | 92 | 147 |
| 32 | 42,4 | 110 | 92 | 147 |
Sketch of a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar
Table of parts and materials for a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar
| № | Part Name | Material |
| 1 | Body | Stainless steel AISI 316 |
| 2 | Bonnet | Stainless steel AISI 316 |
| 3 | Ball | Stainless steel AISI 316 |
| 4 | Seal | PTFE |
| 5 | Coupling Gasket | PTFE |
| 6 | Thrust Washer | PTFE |
| 7 | Packaging | PTFE |
| 8 | Bushing | Stainless steel AISI 304 |
| 9 | Stem | Stainless steel AISI 304 |
| 10 | Gasket | Stainless steel AISI 304 |
| 11 | Washer | Stainless steel AISI 304 |
| 12 | Washer | Stainless steel AISI 304 |
| 13 | Nut | Stainless steel AISI 304 |
| 14 | Bolt | Stainless steel AISI 304 |
| 15 | Handle | Stainless steel SS 201 |
| 16 | Handle Cover | PVC |
| 17 | Nut | Stainless steel AISI 304 |
Sketch of the parts and materials of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar
Technical parameters of the PA-DA pneumatic drive
| Name | Value |
| Model | PA-DA |
| Design | double action |
| Control pressure, bar | 2 ÷ 8 |
| Manual override available | no |
Table of parts and materials for the Elephant PA-DA pneumatic actuator
| № | Part Name | Material |
| 1 | Indicator Screw | ABS plastic |
| 2 | Position Indicator | ABS plastic |
| 3 | Spring Clamp | 304 stainless steel |
| 4 | Metal Washer | 304 stainless steel |
| 5 | Thrust Washer | Engineering plastic |
| 6 | Housing | Extruded aluminum alloy with hard anodizing |
| 7 | Thrust Washer | Engineering plastic |
| 8 | Stopper | Alloy steel |
| 9 | Upper Shaft Seal Ring | NBR |
| 10 | Upper Shaft Anti-Friction Ring | Engineering plastic |
| 11 | Shaft | Nickel-plated alloy steel |
| 12 | Lower Shaft Anti-Friction Ring | Engineering plastic |
| 13 | Lower Shaft Seal Ring | NBR |
| 14 | Plug | NBR |
| 15 | Adjusting Screw Seal Ring | NBR |
| 16 | Adjusting Screw Washer | 304 stainless steel |
| 17 | Adjusting Screw Lock Nut | 304 stainless steel |
| 18 | Adjusting Screw | 304 stainless steel |
| 19 | Piston | Die-cast aluminum alloy |
| 20 | Piston Guide Pad | Engineering plastic |
| 21 | Piston Anti-Friction Ring | Engineering plastic |
| 22 | Piston Seal Ring | NBR |
| 23 | Spring Kit | Spring steel |
| 24 | Cover Seal Ring | NBR |
| 25 | End Cover | Cast aluminum with polyester coating |
| 26 | Cover Screw | 304 stainless steel |
| 27 | Locking Screw | 304 stainless steel |
| 28 | Adapter | Carbon steel |
Sketch of parts and materials for the Elephant PA-DA pneumatic drive
Technical parameters of the pneumatic distributor Elephant 4V320-08 220V
| Name | Value |
| Pneumatic Valve Type | spool |
| Pneumatic Valve Model | 4V320-08 220V |
| Operating Pressure, Bar | 1.5 ÷ 8 |
| Supply Voltage | 220V |
| Actuation Frequency, Cycles/Sec | 5 |
Main parameters of the Elephant ALS200D magnetic switch
| Characteristics | Value |
| Housing Material | PP-GF30 plastic |
| Housing Protection Rating | IP67 |
| Compatible Devices | pneumatic actuators, any actuators with 90° shaft rotation |
| Shaft Angle Indicator | 0-90° |
| Contact Type | NO |
| Sensor Interaction Type | magnetic |
| Sensor Interaction Distance | 1÷6 mm |
| On/Off Switching Frequency | 0÷4.8 kHz |
| Visual Indication | two LEDs |
| Rated Voltage | 5÷240 V AC/DC |
| Rated Current | 0÷300 mA |
| Rated Power | 10 W |
| Ambient Temperature | -40 to +85 °C |
| Cable Terminal | 4 wires (2 wires/open, 2 wires/close) |
| Weight | 0.14 kg |
| Warranty | 12 months |
| Service Life | 10 years |
