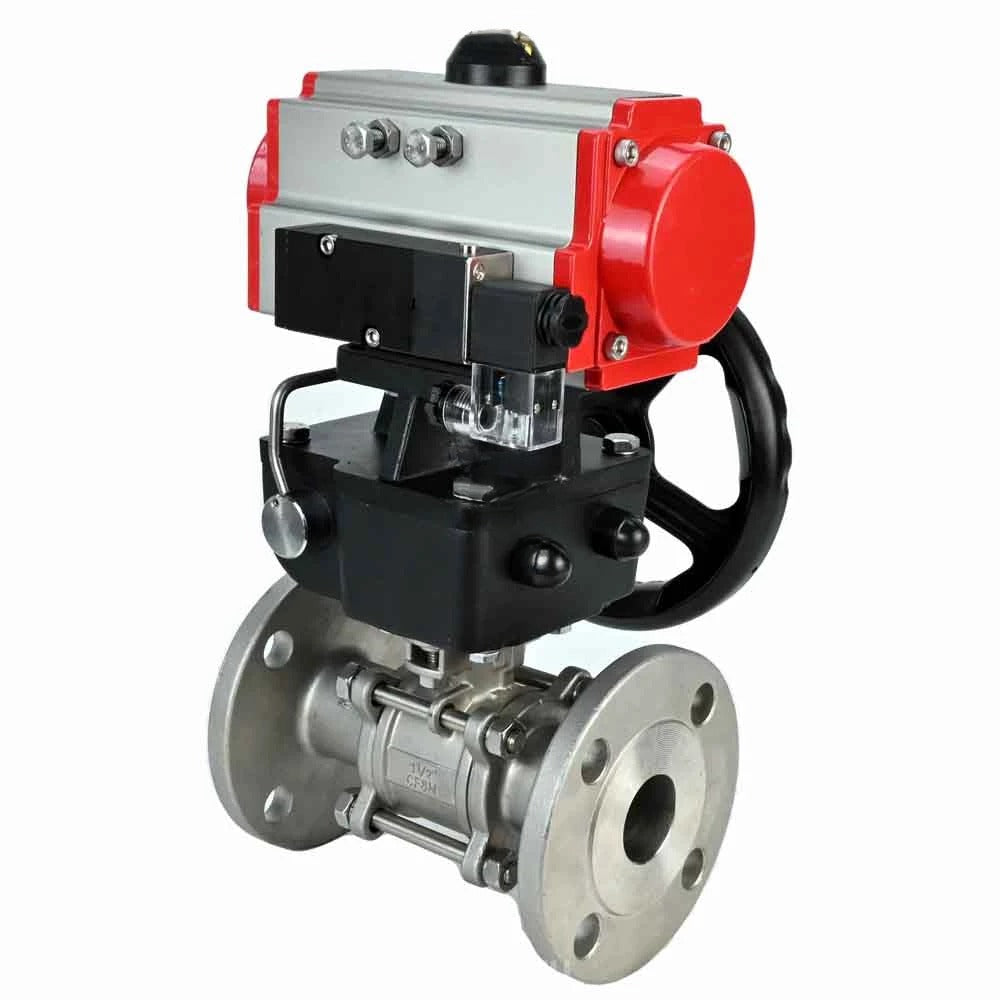

Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange, body - 316 stainless steel, full bore, seal - PTFE, with pneumatic drive PA-DA pneumatic distributor 4M310-08 24V, manual backup MON3-700-T38-ISO
Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange, body - 316 stainless steel, full bore, seal - PTFE, with pneumatic drive PA-DA pneumatic distributor 4M310-08 24V, manual backup MON3-700-T38-ISO - DN100 / 25 bar est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
The Elephant BV3232P(3pc)-FP-F-ISO-H ball valve is used as a shut-off valve in heating, water supply, steam, fuel, and compressed air and neutral gas pneumatic systems. BV3232P(3pc)-FP-F-ISO-H series valves can be installed in systems that transport liquid and gaseous media (water, steam, petroleum products, liquid media, neutral media, gaseous media) that are non-aggressive to the valve materials.
The Elephant PA-DA pneumatic actuator is designed to automate the control process of industrial shut-off valves - gate valves, ball valves. Elephant pneumatic actuators are designed for indoor and outdoor use. All internal and external parts have an anti-corrosion coating.
The Elephant 4M310-08 220V pneumatic distributor is used to change the direction, start, and stop compressed air flows in a pneumatic system depending on external control signals.
Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H
| Name | Value |
| Working medium temperature, °C | from -20 to 150 |
| Valve type | two-way |
| Application | water supply, heat supply, pneumatic systems |
| Working medium | water, steam, petroleum products, liquid media, neutral media, gaseous media |
| Connection to pipeline | flanged |
| Water supply | no |
| Type of passage section | full bore |
| Tightness class | A |
| Control type | With pneumatic drive |
| Connection | flanged |
| Control | double-acting pneumatic drive |
| End switches | no |
| Pneumatic distributor | yes |
| Average service life, years | 10 |
| Country of manufacture | China |
Dimensions and sizes of ball valves Elephant BV3232P(3pc)-FP-F-ISO-H
| DN mm | D, mm | L, mm | L1, mm | F, mm |
| 65 | 185 | 290 | 204 | 128,7 |
| 80 | 200 | 310 | 204 | 128,7 |
| 100 | 235 | 350 | 268 | 153 |
Ball valve sketch Elephant BV3232P(3pc)-FP-F-ISO-H
Table of ball valve parts and materials Elephant BV3232P(3pc)-FP-F-ISO-H
| № | Part name | Quantity, pcs | Material |
| 1 | Flange part | 2 | AISI 316 stainless steel |
| 2 | Pin | 4/6/8 | AISI 304 stainless steel |
| 3 | Nut | 8/12/16 | AISI 304 stainless steel |
| 4 | Gasket | 8/12/16 | AISI 304 stainless steel |
| 5 | Seal | 2 | PTFE |
| 6 | Ball | 1 | AISI 316 stainless steel |
| 7 | Housing | 1 | AISI 316 stainless steel |
| 8 | Thrust bearing | 1 | PTFE |
| 9 | Rod | 1 | AISI 316 stainless steel |
| 10 | Packing | 3 | PTFE |
| 11 | Thrust ring | 1 | AISI 304 stainless steel |
| 12 | Positioning screw | 1 | AISI 304 stainless steel |
| 13 | Movable cover | 1 | AISI 304 stainless steel |
| 14 | Positioning bolt | 1 | AISI 304 stainless steel |
| 15 | Hex nut | 1 | AISI 304 stainless steel |
| 16 | Handle | 1 | SS 201 stainless steel + PVC |
| 17 | Locking pin | 1 | SS 201 stainless steel |
Sketch of crane parts and materials Elephant BV3232P(3pc)-FP-F-ISO-H
Technical parameters of the PA-DA pneumatic actuator
| Name | Meaning |
| Model | PA-DA |
| Pressure, bar | 2 ÷ 8 |
| Availability of a manual backup | NO |
Table of parts and materials for PA-DA pneumatic actuator
| № | Part name | Material |
| 1 | Indicator screw | ABS plastic |
| 2 | Position indicator | ABS plastic |
| 3 | Spring clip | 304 stainless steel |
| 4 | Metal washer | 304 stainless steel |
| 5 | Pressure washer | Engineering plastic |
| 6 | Housing | Extruded aluminum alloy with hard anodizing |
| 7 | Pressure washer | Engineering plastic |
| 8 | Stopper | Alloy steel |
| 9 | Upper shaft seal ring | NBR |
| 10 | Upper shaft anti-friction ring | Engineering plastic |
| 11 | Shaft | Alloy steel Nickel-plated |
| 12 | Lower shaft anti-friction ring | Engineering plastic |
| 13 | Lower shaft seal ring | NBR |
| 14 | Plug | NBR |
| 15 | Adjusting screw seal ring | NBR |
| 16 | Adjusting screw washer | 304 stainless steel |
| 17 | Adjusting screw lock nut | 304 stainless steel |
| 18 | Adjusting screw | 304 stainless steel |
| 19 | Piston | Die-cast aluminum alloy |
| 20 | Piston guide plate | Engineering plastic |
| 21 | Piston anti-friction ring | Engineering plastic |
| 22 | Piston sealing ring | NBR |
| 23 | Spring set | Spring steel |
| 24 | Cover sealing ring | NBR |
| 25 | End cover | Die-cast aluminum with polyester coating |
| 26 | Cover screw | Stainless steel 304 |
| 27 | Lock screw | Stainless steel 304 |
| 28 | Adapter | Carbon steel |
Technical parameters of the Elephant 4M310-08 24V pneumatic distributor
| Name | Meaning |
| Type of pneumatic distributor | spool valve |
| Model of pneumatic distributor | 4M310-08 24V |
| Working pressure, bar | 1.5 ÷ 8 |
| Supply voltage | 24V |
| Operating frequency, cycles/sec | 5 |
Technical parameters of Elephant MON handheld duplicators
| Name | Meaning |
| Degree of protection, IP | 67 |
| Connection type | ISO 5211 |
Table of parts and materials for the Elephant MON manual backup device
| № | Name | Material |
| 1 | Pneumatic actuator mounting rod | Steel 45 |
| 2 | Sealing ring | EPDM |
| 3 | Locking spring | Spring steel |
| 4 | Upper end cap | Aluminum alloy |
| 5 | Screw | Steel 304 |
| 6 | Locking bracket (main rod) | Steel 304 |
| 7 | Housing | Aluminum alloy |
| 8 | Sealing ring | EPDM |
| 9 | Gearbox | Cast iron |
| 10 | Transition coupling | Cast iron |
| 11 | Gearbox rod | Cast iron |
Sketch of parts and materials for a manual backup Elephant MON
