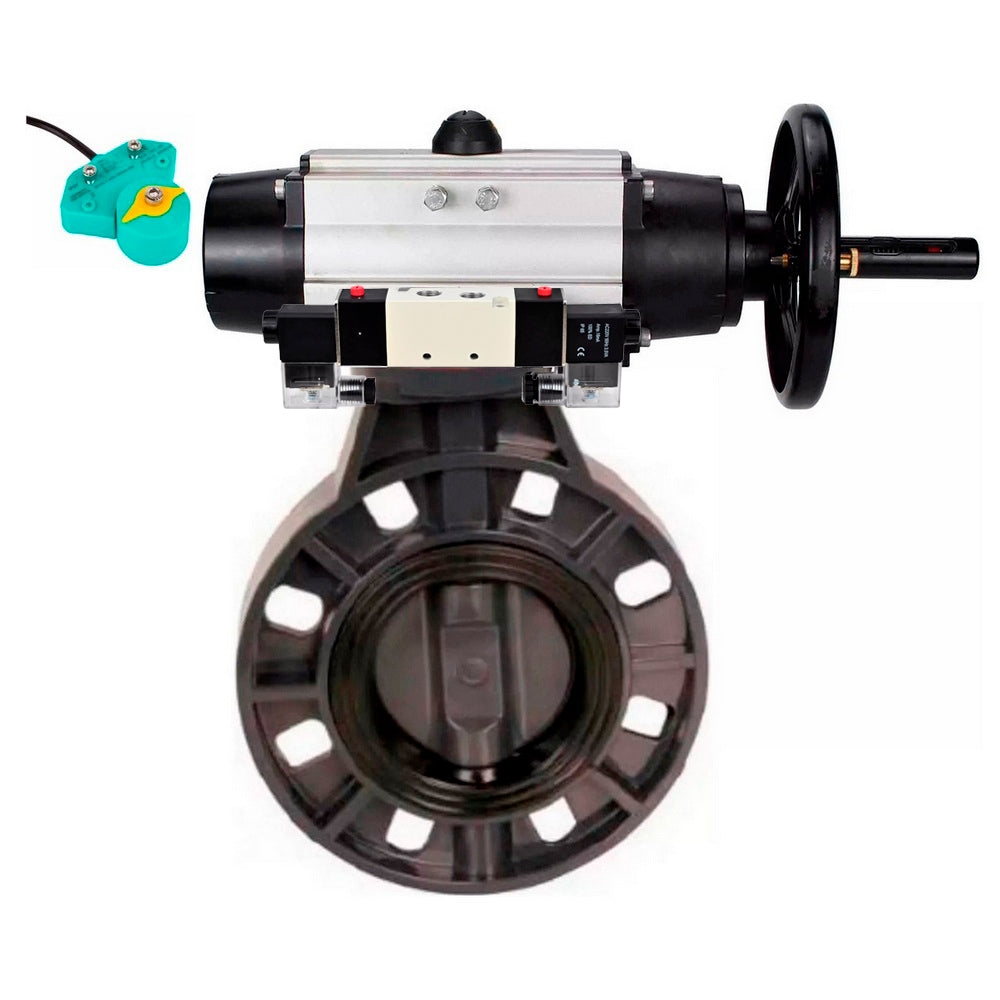

Butterfly valves Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with pneumatic actuator double action PA-DA-105-1, pneumatic distributor 4V320-10 220V and magnetic switch ALS200D
Butterfly valves Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with pneumatic actuator double action PA-DA-105-1, pneumatic distributor 4V320-10 220V and magnetic switch ALS200D - DN100 / 10 bar est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Impossible de charger la disponibilité pour le Service de retrait
Livraison et expédition
Livraison et expédition
Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.
Description
Description
Butterfly valves made of UPVC (unplasticized polyvinyl chloride) is designed to reliably shut off and regulate the flow of aggressive and neutral liquids at moderate pressures and temperatures. Due to its high chemical resistance and corrosion resistance, it is widely used in the chemical industry, water treatment systems and municipal infrastructure.
The rotary pneumatic actuator is designed to automate the process of controlling industrial valves.
The magnetic switch Elephant ALS200D is designed to convert the final values of the shaft position of pneumatic actuators or shut-off valves into electrical signals.
Pneumatic distributor is used to change the direction, start, stop the compressed air flow in the pneumatic system depending on the external control action.
Technical parameters of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:
| Characteristic | Meaning |
| Gate type | rotary disk |
| Diameter | 50-200 mm |
| Nominal pressure | 10 bar |
| Working medium temperature | 0 to +45 °C |
| Application | Water Supply |
| Operating environment | Liquids, Air and Gases |
| Connection type | Compact flanged |
| Control type | Manual (handle, gearbox) |
| Sealing class | A |
| Manufacturer's country | China |
| Warranty | 12 months |
Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem
Dimensions of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:
| Model | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
| D, mm | 158 | 179 | 195 | 226.5 | 253.5 | 280 | 340 |
| D1, mm | 120.5 | 130.5 | 154 | 181 | 208 | 234 | 291.5 |
| L, mm | 45 | 45 | 48 | 54 | 63 | 69 | 89 |
| H1, mm | 98 | 110 | 131 | 155 | 169 | 185 | 231 |
| n–Ød, pcs-mm |
4–Ø19.3*24.5 | 4–Ø19.3*24.5 | 8–Ø20*24 | 8–Ø20*27 | 4–Ø23*27.5 | 4–Ø23*28 | 4–Ø23*28.5 |
| ØD, mm | 65 | 65 | 65 | 90 | 90 | 90 | 125 |
| ØD1, mm | 50 | 50 | 50 | 70 | 70 | 70 | 102 |
| ØD2, mm | 35.5 | 35.5 | 35.5 | 55.5 | 55.5 | 55.5 | 70.5 |
| h, mm | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| H, mm | 32 | 32 | 32 | 32 | 32 | 32 | 45 |
| BxB, mm | 9х9 | 9х9 | 9х9 | 11х11 | 14х14 | 14х14 | 17х17 |
| N–Ød, pcs-mm |
4–8 | 4–8 | 4–8 | 4–10 | 4–10 | 4–10 | 4–12 |
Sketch Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem
Materials of parts Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:
| № | Part Name | Material |
|---|---|---|
| 1 | Body | UPVC |
| 2 | Disc | UPVC |
| 3 | Seat seal | EPDM |
| 4 | Rod | Steel 45 |
| 5 | Rod seal | EPDM |
Sketch of parts and materials Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem
Technical parameters of Elephant pneumatic drives PA-DA-105-1:
| Characteristic | Meaning |
| Pneumatic drive type | double acting |
| Control pressure | 2-8 bar |
| Operating temperature | from -20 to +80 °C |
| Angle of rotation | 90±5° |
| Visual position indicator | open / closed |
| Manual control | flywheel |
| Air supply connection thread | G1/4 |
Pneumatic drives Elephant PA-DA-105-1
Dimensions of Elephant pneumatic drives PA-DA-105-1:
| Model | A, mm |
B, mm |
C, mm |
D, mm |
G, mm |
W, mm |
| PA-DA-105-1 | 495 | 133 | 109.5 | 153 | 26 | 200 |
Sketch Pneumatic drives Elephant PA-DA-105-1
Technical parameters of Elephant magnetic switch ALS200D:
| Characteristic | Meaning |
| Body material | Plastic PP-GF30 |
| Protection Class | IP67 |
| Shaft Rotation Angle Indication | 0-90° |
| Sensor Interaction Distance | 1-6 mm |
| Ambient Temperature | from -40 to +85 °C |
| Switching Frequency | 0-4.8kHz |
| Nominal Voltage | 5-240V AC/DC |
| Nominal Current | 0-300mA |
| Nominal Power | 10W |
| Cable Output | 4 wires (2 wires/open, 2 wires/closed) |
Magnetic switch Elephant ALS200D
Dimensions of Elephant magnetic switch ALS200D:
| A, mm | 75 |
| B, mm | 30 |
| C, mm | 51 |
| d, mm | 5.5 |
| E, mm | 40 |
Sketch Magnetic switch Elephant ALS200D
Technical parameters of Elephant pneumatic distributor 4V320 AC220V:
| Characteristic | Meaning |
| Type of pneumatic valve | slide valve |
| Body material | aluminum alloy and technopolymer |
| Control | two-way electromagnetic |
| Operating temperature | -5 to +60 °C |
| Operating scheme | 5/2 |
| Working pressure | 1.5-8 bar |
| Maximum pressure | 12 bar |
| Supply voltage | 220V |
| Degree of protection | IP65 |
| Insulation class | F |
Pneumatic distributor Elephant 4V320 AC220V
Dimensions of Elephant pneumatic distributor 4V320-10 AC220V:
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| D, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| H, mm | 82.4 |
| I, mm | 24 |
| K, mm | 40 |
| L, mm | 188.8 |
| M, mm | 69.4 |
| N, mm | 50 |
| O, mm | 83.4 |
| P, mm | 24 |
| S, mm | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
Sketch Pneumatic distributor Elephant 4V320-10 AC220V
