Butterfly valves made of UPVC (unplasticized polyvinyl chloride) is designed to reliably shut off and regulate the flow of aggressive and neutral liquids at moderate pressures and temperatures. Due to its high chemical resistance and corrosion resistance, it is widely used in the chemical industry, water treatment systems and municipal infrastructure.
The rotary pneumatic actuator is designed to automate the process of controlling industrial valves.
The limit switch unit is designed for visual and electrical signalling of the end positions of the shut-off valve, valve, tap or disc gate. It is mounted on top of the pneumatic actuator surface and is connected to the actuator shaft in DIN standard. The sealed box usually contains two sensors that monitor the position of the actuator shaft and signalise in extreme positions. OMRON microswitches, inductive sensors or reed switches are used as sensors.
Technical parameters of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:
| Characteristic | Meaning |
| Gate type | rotary disk |
| Diameter | 50-200 mm |
| Nominal pressure | 10 bar |
| Working medium temperature | 0 to +45 °C |
| Application | Water Supply |
| Operating environment | Liquids, Air and Gases |
| Connection type | Compact flanged |
| Control type | Manual (handle, gearbox) |
| Sealing class | A |
| Manufacturer's country | China |
| Warranty | 12 months |
Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem
Dimensions of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:
| Model | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
| D, mm | 158 | 179 | 195 | 226.5 | 253.5 | 280 | 340 |
| D1, mm | 120.5 | 130.5 | 154 | 181 | 208 | 234 | 291.5 |
| L, mm | 45 | 45 | 48 | 54 | 63 | 69 | 89 |
| H1, mm | 98 | 110 | 131 | 155 | 169 | 185 | 231 |
| n–Ød, pcs-mm |
4–Ø19.3*24.5 | 4–Ø19.3*24.5 | 8–Ø20*24 | 8–Ø20*27 | 4–Ø23*27.5 | 4–Ø23*28 | 4–Ø23*28.5 |
| ØD, mm | 65 | 65 | 65 | 90 | 90 | 90 | 125 |
| ØD1, mm | 50 | 50 | 50 | 70 | 70 | 70 | 102 |
| ØD2, mm | 35.5 | 35.5 | 35.5 | 55.5 | 55.5 | 55.5 | 70.5 |
| h, mm | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| H, mm | 32 | 32 | 32 | 32 | 32 | 32 | 45 |
| BxB, mm | 9х9 | 9х9 | 9х9 | 11х11 | 14х14 | 14х14 | 17х17 |
| N–Ød, pcs-mm |
4–8 | 4–8 | 4–8 | 4–10 | 4–10 | 4–10 | 4–12 |
Sketch Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem
Materials of parts Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:
| № | Part Name | Material |
|---|---|---|
| 1 | Body | UPVC |
| 2 | Disc | UPVC |
| 3 | Seat seal | EPDM |
| 4 | Rod | Steel 45 |
| 5 | Rod seal | EPDM |
Sketch of parts and materials Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem
Technical parameters of Elephant pneumatic drives PA-DA-105-1:
| Characteristic | Meaning |
| Pneumatic drive type | double acting |
| Control pressure | 2-8 bar |
| Operating temperature | from -20 to +80 °C |
| Angle of rotation | 90±5° |
| Visual position indicator | open / closed |
| Manual control | flywheel |
| Air supply connection thread | G1/4 |
Pneumatic drives Elephant PA-DA-105-1
Dimensions of Elephant pneumatic drives PA-DA-105-1:
| Model | A, mm |
B, mm |
C, mm |
D, mm |
G, mm |
W, mm |
| PA-DA-105-1 | 495 | 133 | 109.5 | 153 | 26 | 200 |
Sketch Pneumatic drives Elephant PA-DA-105-1
Technical parameters of Elephant limit switch APL-210N:
| Characteristic | Meaning |
| Terminal Block | 8 cells 0.08-2.6mm2 |
| Voltage | 12V, 24V, 38V, 48V, 110V, 220V, 250V |
| Indicator Position | CLOSED: red, OPEN: green |
| Ambient temperature | from -40 to +80 °C |
| Cable Entry Thread | 2 x NPT1/2" |
| Sensor | 2 SPDT electromechanical microswitches OMRON V151-1C25 |
| External Coating | polyester coating (black) |
| Shaft | Standard (17mm) |
| Protection class | IP65 |
Limit switch Elephant APL-210N
Dimensions of Elephant limit switch APL-210N:
| Depth, mm | 112 |
| Height, mm | 77 |
| Width, mm | 88 |
Sketch Limit switch Elephant APL-210N
Spécifications
Spécifications
-
Manuel de doublure
Avis (0)
Avis (0)

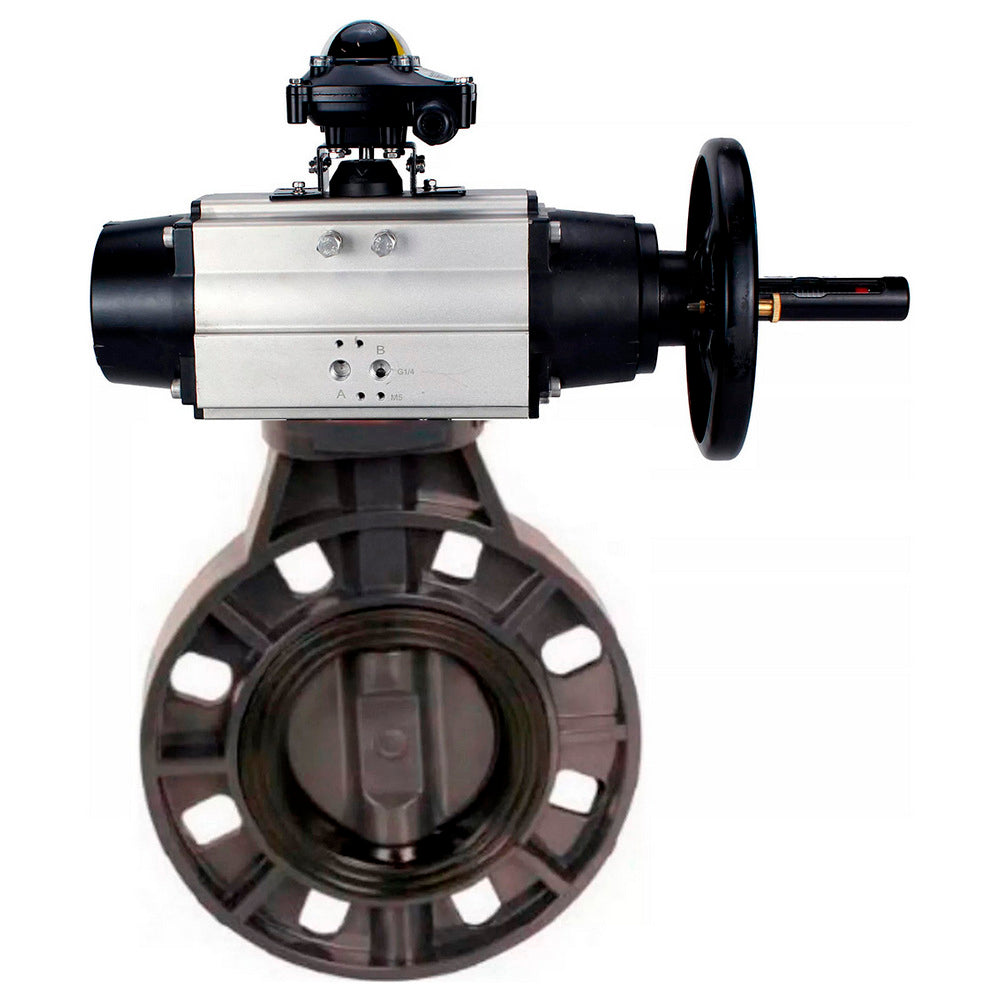

Butterfly valves Elephant WBV4242E-2W-Fb-ISO
