Elephant | SKU : D160-64536

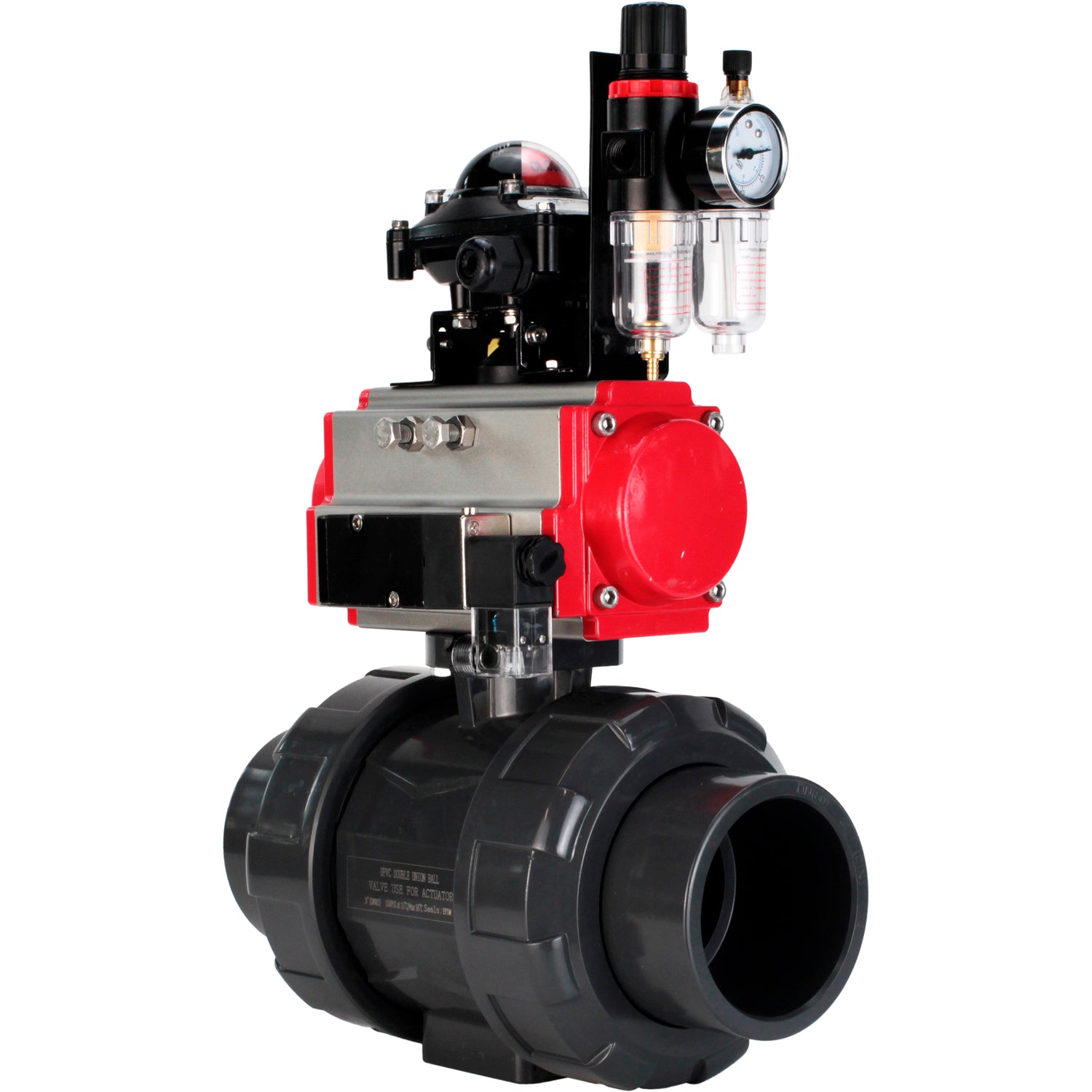

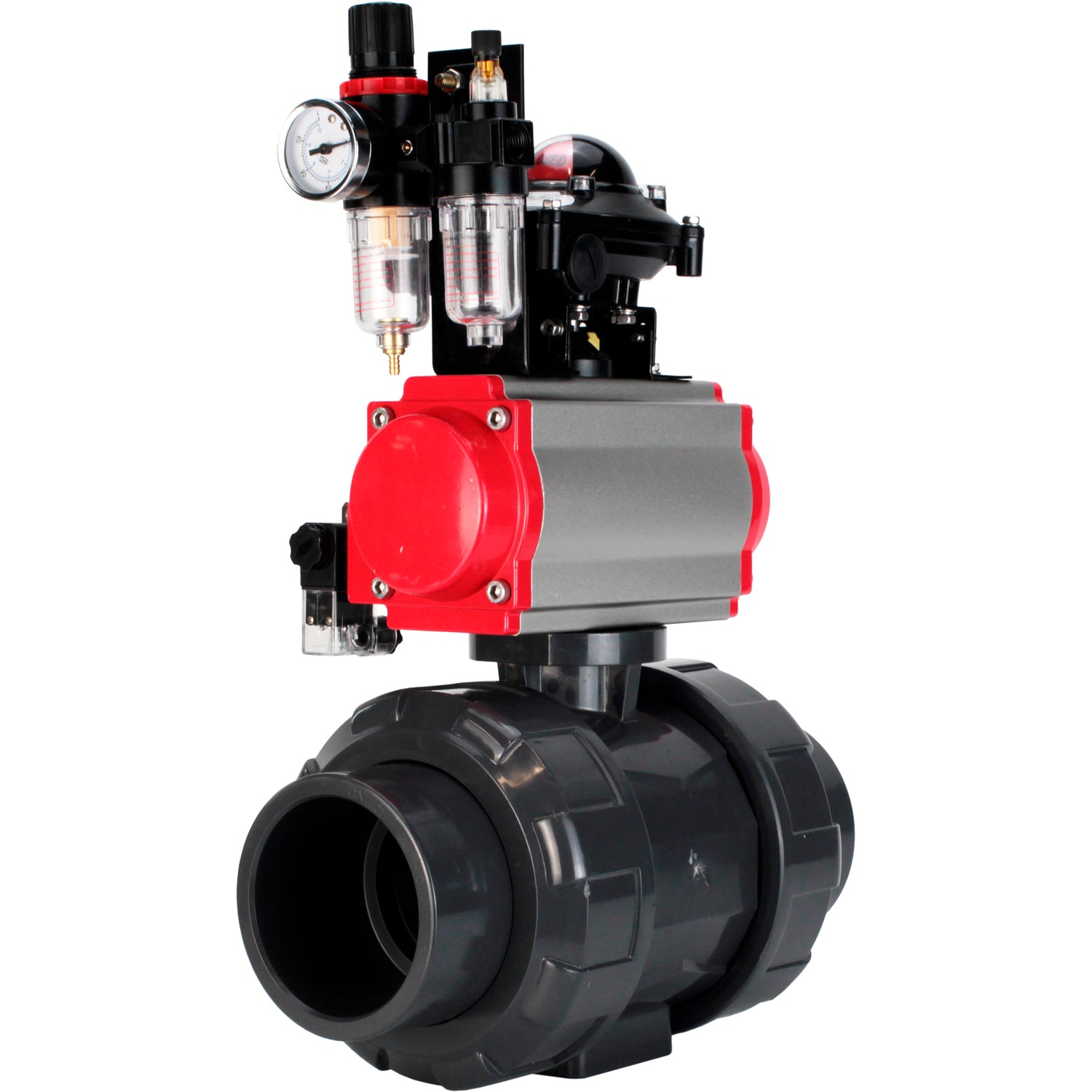

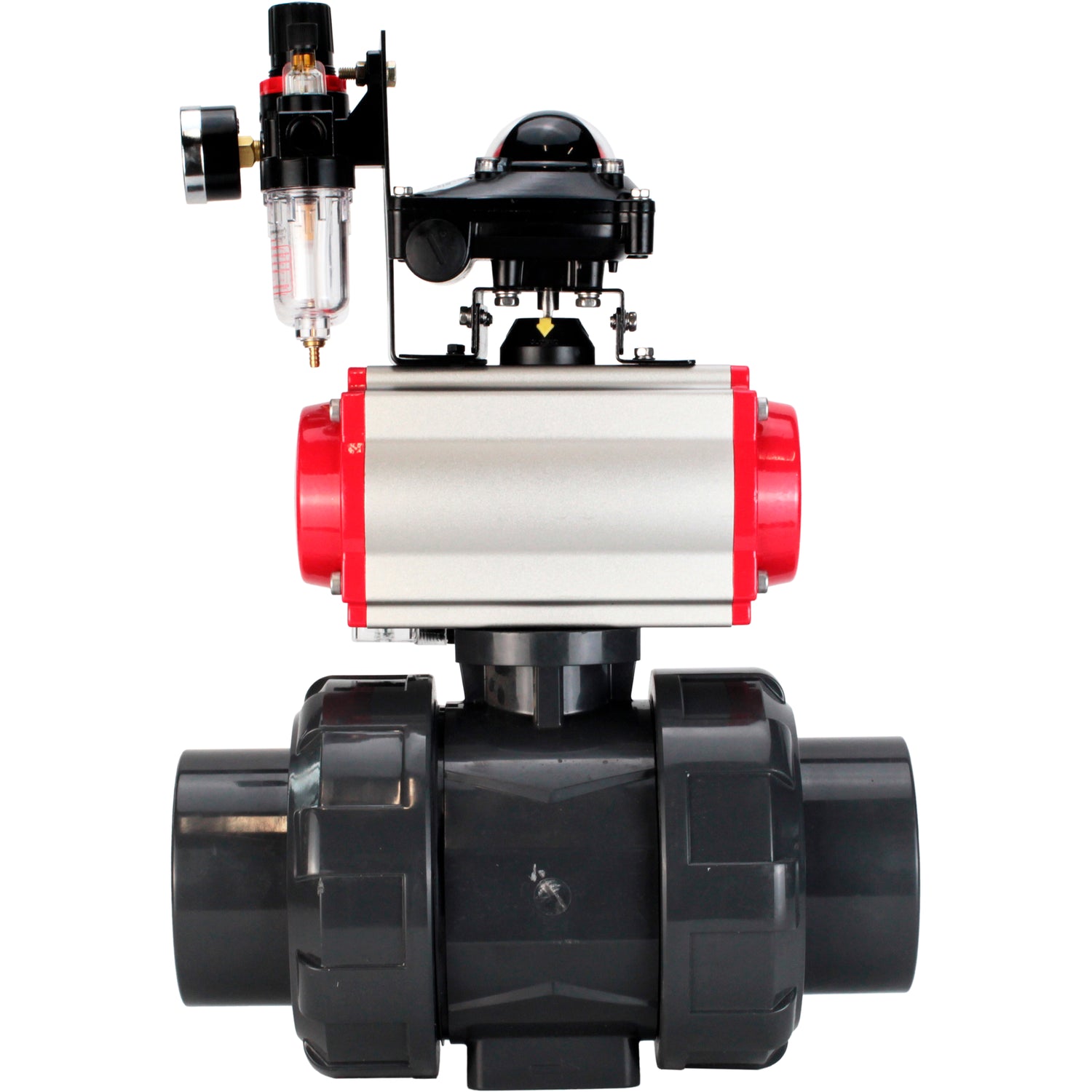

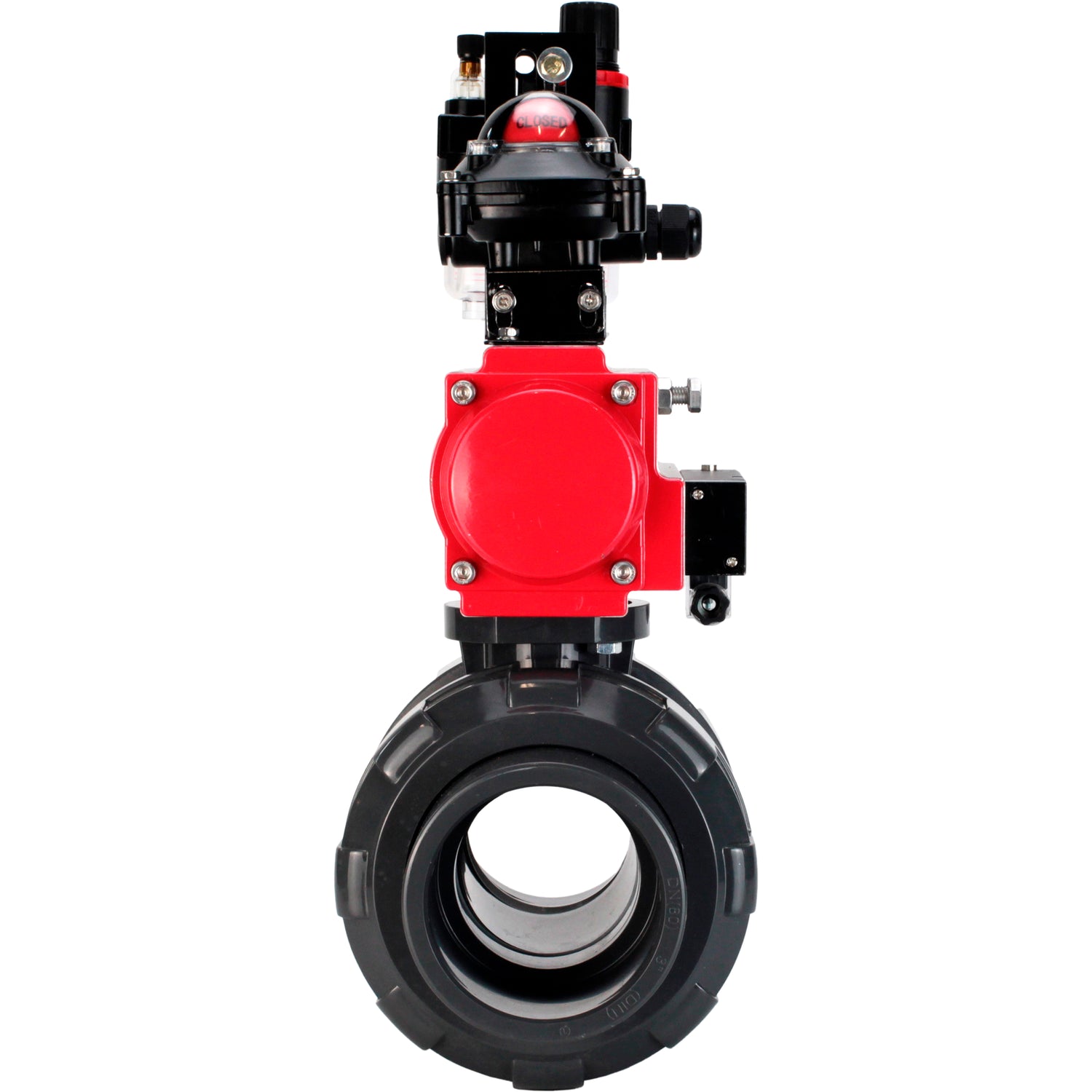

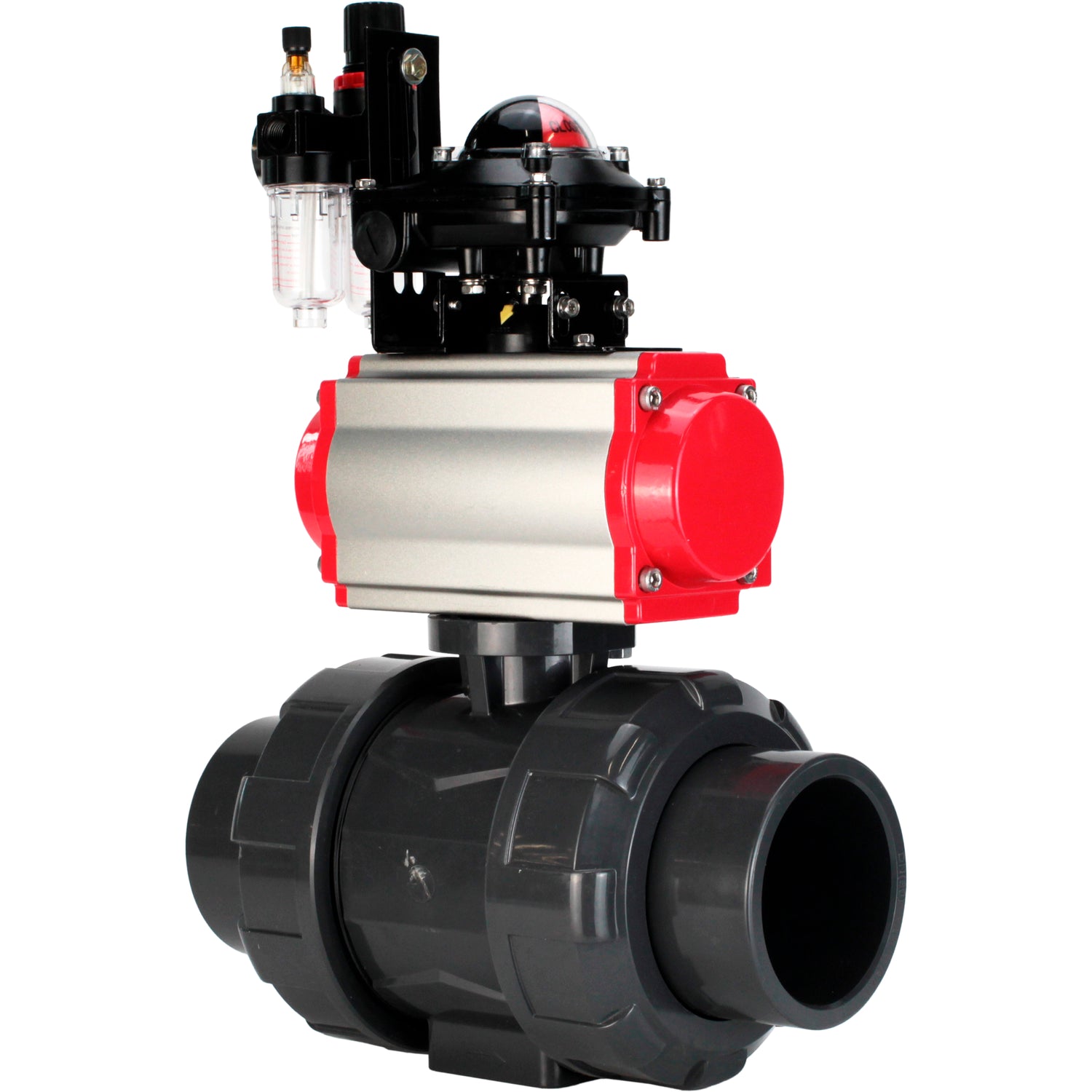

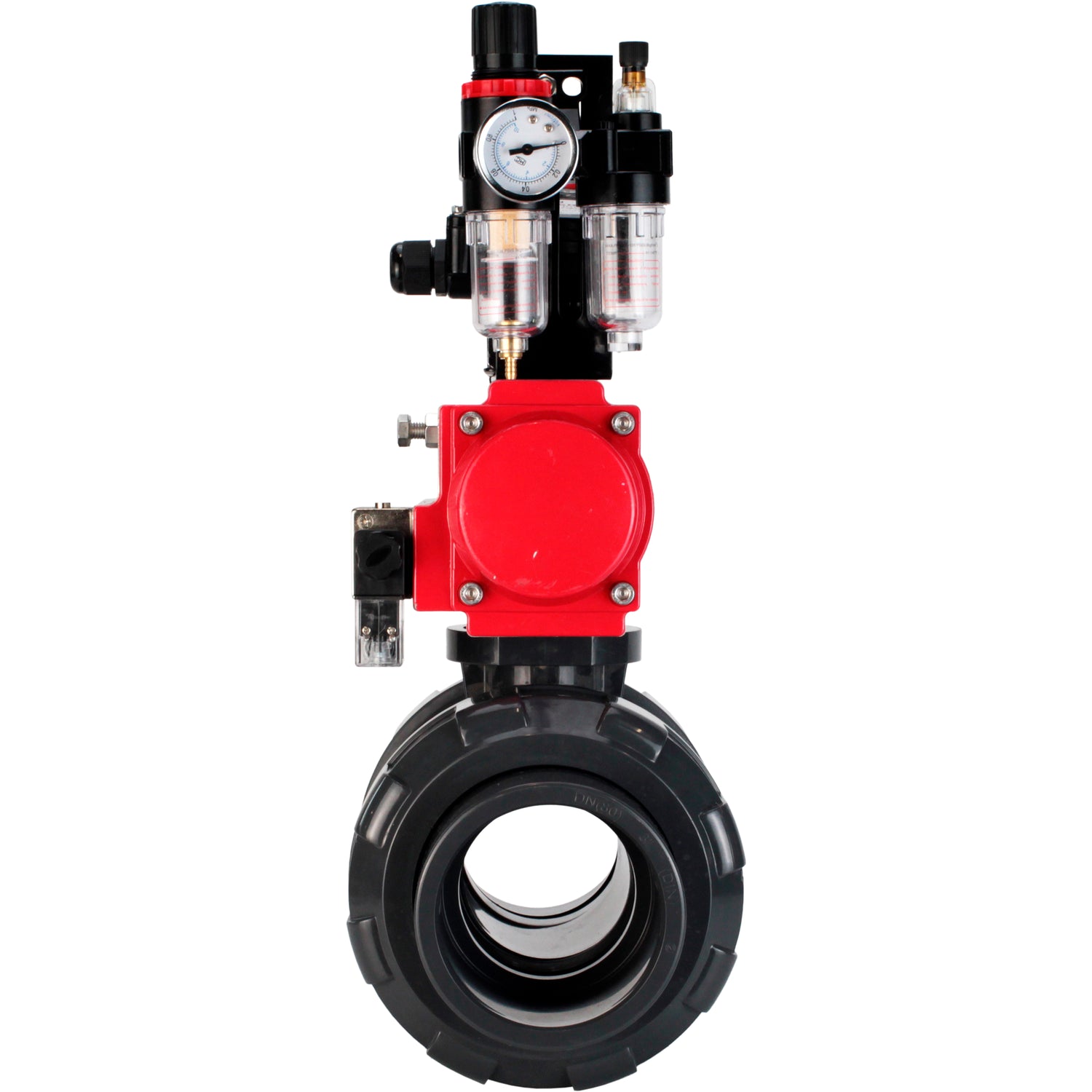

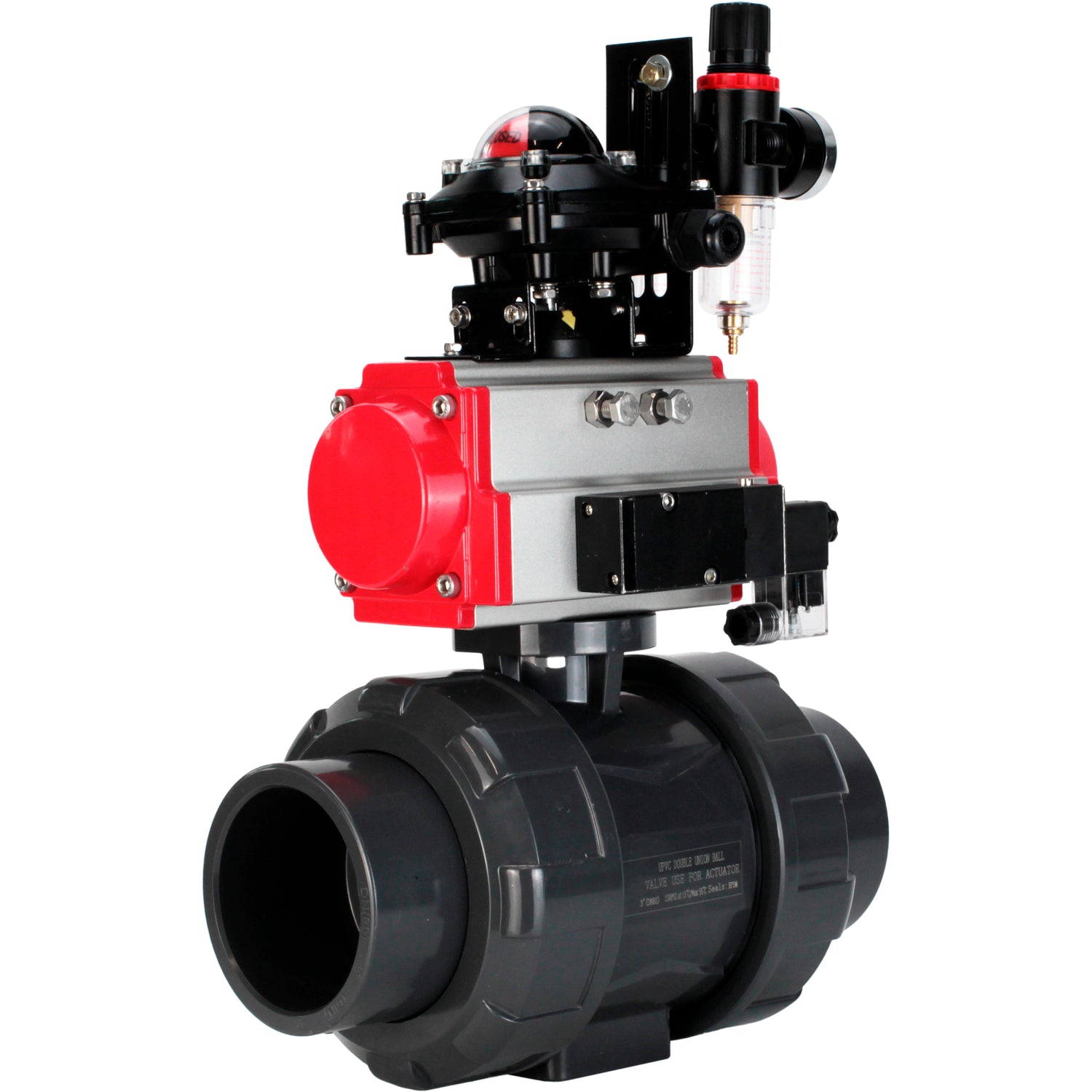

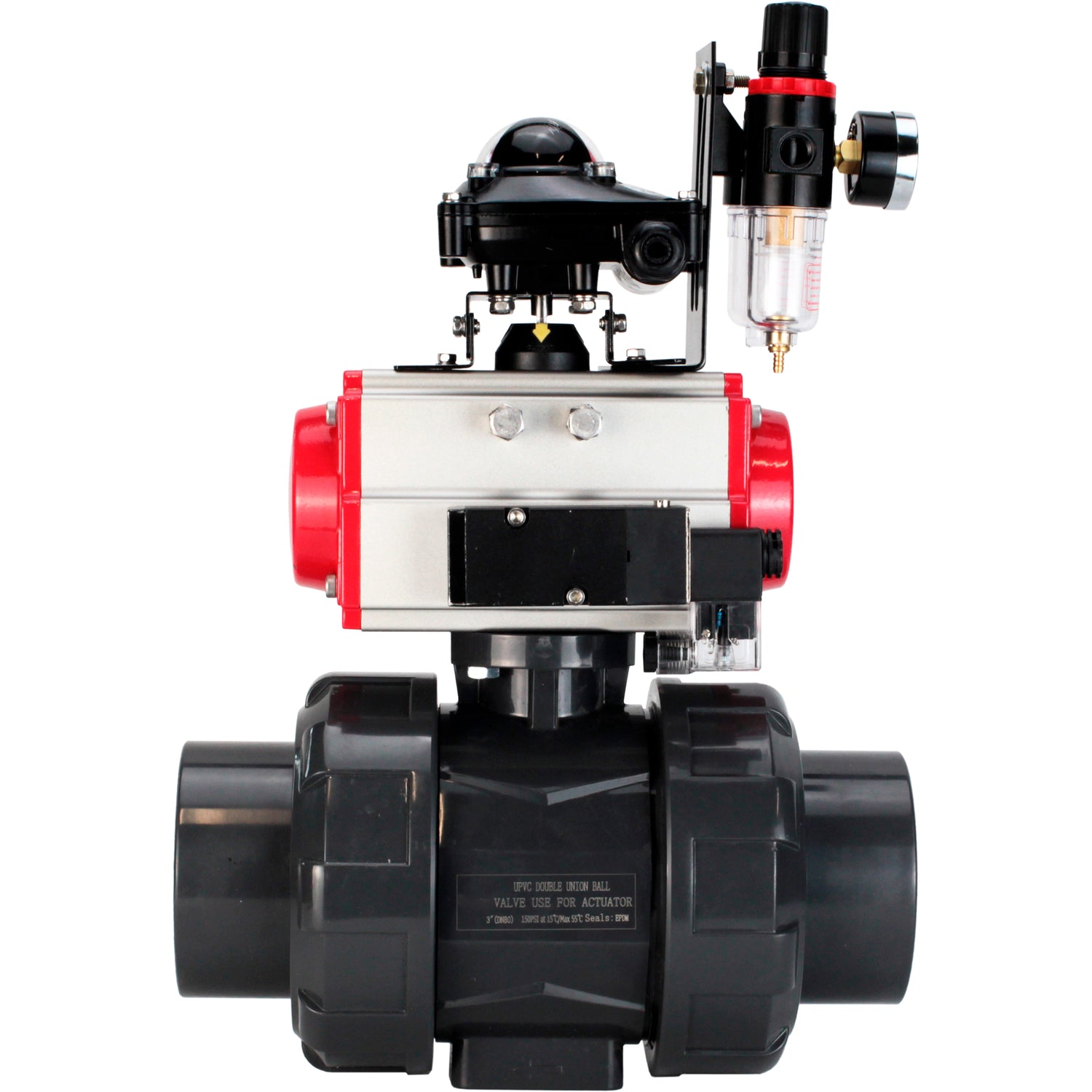

Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with pneumatic actuator double action PA-DA, pneumatic distributor 4M310-08 220V, LSU APL-210N and ATU AFC2000

€0,00

Taxes incluses Frais de livraison calculés lors du paiement.

Connection size

Pressure

Variantes de produit

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

A ball valve is used as a shut-off valve to shut off the flow of the working medium in pipelines.

PA-DA-x double-acting pneumatic actuators use two ports to supply the control medium and create movement in both directions, both to open and close the valve. One port is used to move the piston in one direction and the other port is used to move the piston in the opposite direction.

The limit switch unit is designed for visual and electrical signalling of the end positions of the shut-off valve, valve, tap or disc gate. It is mounted on top of the pneumatic actuator surface and is connected to the actuator shaft in DIN standard. The sealed box usually contains two sensors that monitor the position of the actuator shaft and signalise in extreme positions. OMRON microswitches, inductive sensors or reed switches are used as sensors.

The air treatment unit is designed to clean compressed air from moisture droplets and solid particles, remove condensate, automatically maintain the pressure at the set level, supply lubricant from the tank in the compressed air flow to the elements of the pneumatic system.

Pneumatic valves are used for control in pneumatic systems with NAMUR docking surface, for installation of valves through holes in the housing.

Technical parameters of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic	Meaning
Type of flow section	full bore
Diameter	15-100 mm
Nominal pressure	10 bar
Working medium temperature	from 0 to +45°C
Application	Water Supply
Operating environment	Liquids, Air and Gases
Connection type	adhesive, with a detachable coupling connection
Control type	under the drive
Sealing class	A
Manufacturer's country	China
Warranty	12 months

Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem

Dimensions of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Model	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
D, mm	56	65	75.5	86.5	101	121.5	153	175	194
d, mm	15	20	25	32	40	50	63	75	90
d1, mm	20.3	25.3	32.3	40.4	50.4	63.4	75.5	90.5	110.5
d2, mm	20	25	32	40	50	63	75	90	110.1
L, mm	123.5	137	148	165	176	197	279	307	354
L1, mm	23	26	29	32.5	35.5	38.5	65	70	84
L2, mm	67	74	77	88	93	105	134	148	157.5
H1, mm	66	77.5	89.5	103	116.5	138	171	194	220
H2, mm	27.5	32	37.5	43	50	60	76	88	99.5
H3, mm	8	8	8	12	12	13	16	16	17.5
SxS, mm	9x9	9x9	9x9	11x11	11x11	11x11	14x14	14x14	14x14

Sketch Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem

Materials of parts Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№	Part Name	Material
1	Body	UPVC
2	Ball	UPVC
3/4/ 5/6	O-ring seals	EPDM
7	Rod	Stainless steel AISI 304

Sketch of parts and materials Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem

Technical parameters of Elephant pneumatic drives PA-DA:

Characteristic	Meaning
Pneumatic drive type	double acting
Nominal pressure	12 bar
Working pressure	2-8 bar
Ambient temperature	from -20 to +80 °C
Swivel angle	0-90°
Position indicator	open / closed
Working environment	filtered compressed air
Swivel angle adjustment	±5%
Top and air connection standard	NAMUR

Pneumatic drives Elephant PA-DA

Dimensions of Elephant pneumatic drives PA-DA:

Model	A, mm	B, mm	C, mm	D, mm	E, mm	F, mm	G, mm	H, mm
DA-052	30	41,5	65,5	72	92	65	30	80
DA-065	36	47	81	88	108	72	30	80
DA-083	46	57	98,5	108,7	128,7	92	30	80
DA-105	57,5	64	122,5	133	153	109,5	30	80
DA-130	67,5	74,5	145,5	155	185	127,5	30	130
DA-140	75	77	161	172	202	137,5	30	130
DA-160	87	87	184	197	227	159	30	130
DA-210	113	113	235,5	255	285	210	30	130
DA-270	147	147	299	326	356	273	30	130
DA-300	162	174	330	350	380	312	30	130
DA-350	190	195	483	410	440	365	30	130

Model	I, mm	J, mm	M, mm	N, mm	Z, mm	d, mm	K	L
DA-052	36	50	11x11	14	147	40	M5x8	M6x10
DA-065	50	70	14x14	18	168	40	M6x10	M8x13
DA-083	50	70	17x17	21	204	40	M6x10	M8x13
DA-105	70	102	22x22	26	268	40	M8x13	M10x16
DA-130	70	102	22x22	26	301	55	M8x13	M10x16
DA-140	102	125	27x27	31	390	55	M10x16	M12x20
DA-160	102	125	27x27	31	458	55	M10x16	M12x20
DA-210	-	140	36x36	40	532	80	-	M16x25
DA-270	-	165	46x46	50	718	80	-	M20x25
DA-300	-	165	46x46	50	760	80	-	M20x25
DA-350	165	254	46x46	50	920	80	M20x25	8xM16x25

Sketch Pneumatic drives Elephant PA-DA

Technical parameters of Elephant limit switch APL-210N:

Characteristic	Meaning
Terminal Block	8 cells 0.08-2.6mm2
Voltage	12V, 24V, 38V, 48V, 110V, 220V, 250V
Indicator Position	CLOSED: red, OPEN: green
Ambient temperature	from -40 to +80 °C
Cable Entry Thread	2 x NPT1/2"
Sensor	2 SPDT electromechanical microswitches OMRON V151-1C25
External Coating	polyester coating (black)
Shaft	Standard (17mm)
Protection class	IP65

Limit switch Elephant APL-210N

Dimensions of Elephant limit switch APL-210N:

Depth, mm	112
Height, mm	77
Width, mm	88

Sketch Limit switch Elephant APL-210N

Technical parameters of Elephant water separator AFC2000:

Characteristic	Meaning
Operating Pressure	8 bar
Maximum Pressure	10 bar
Adjustable Pressure Range	0.5-9 bar
Burst Pressure	15 bar
Operating Temperature	from -5 to +60 °C
Air Connection	1/4"
Filtered Particle Size	40 µm
Oil Viscosity	ISO VG 32

Water separator Elephant AFC2000

Dimensions of Elephant water separator AFC2000:

A, mm	162
B, mm	88
C, mm	139
D, mm	31
E, mm	53.5
F, mm	12
G, mm	8
H, mm	7
I, mm	13.3
J, mm	39
K, mm	5
L, mm	40
M, mm	32
N, mm	53
O, mm	29
P, mm	6
R, mm	41.5

Sketch Water separator Elephant AFC2000

Technical parameters of Elephant pneumatic distributor 4M310-08 220V:

Characteristic	Meaning
Design	spool type
Body material	anodized aluminum
Mounting	through holes in the housing
Ambient temperature	+5 to +50 °C
Working pressure	1.5-8 bar
Nominal pressure	12 bar
Supply voltage	220V
Protection class	IP65

Pneumatic distributor Elephant 4M310-08 220V

Dimensions of Elephant pneumatic distributor 4M310-08 220V:

Depth, mm	27
Height, mm	69
Width, mm	134.5
