Elephant | SKU : D160-63969

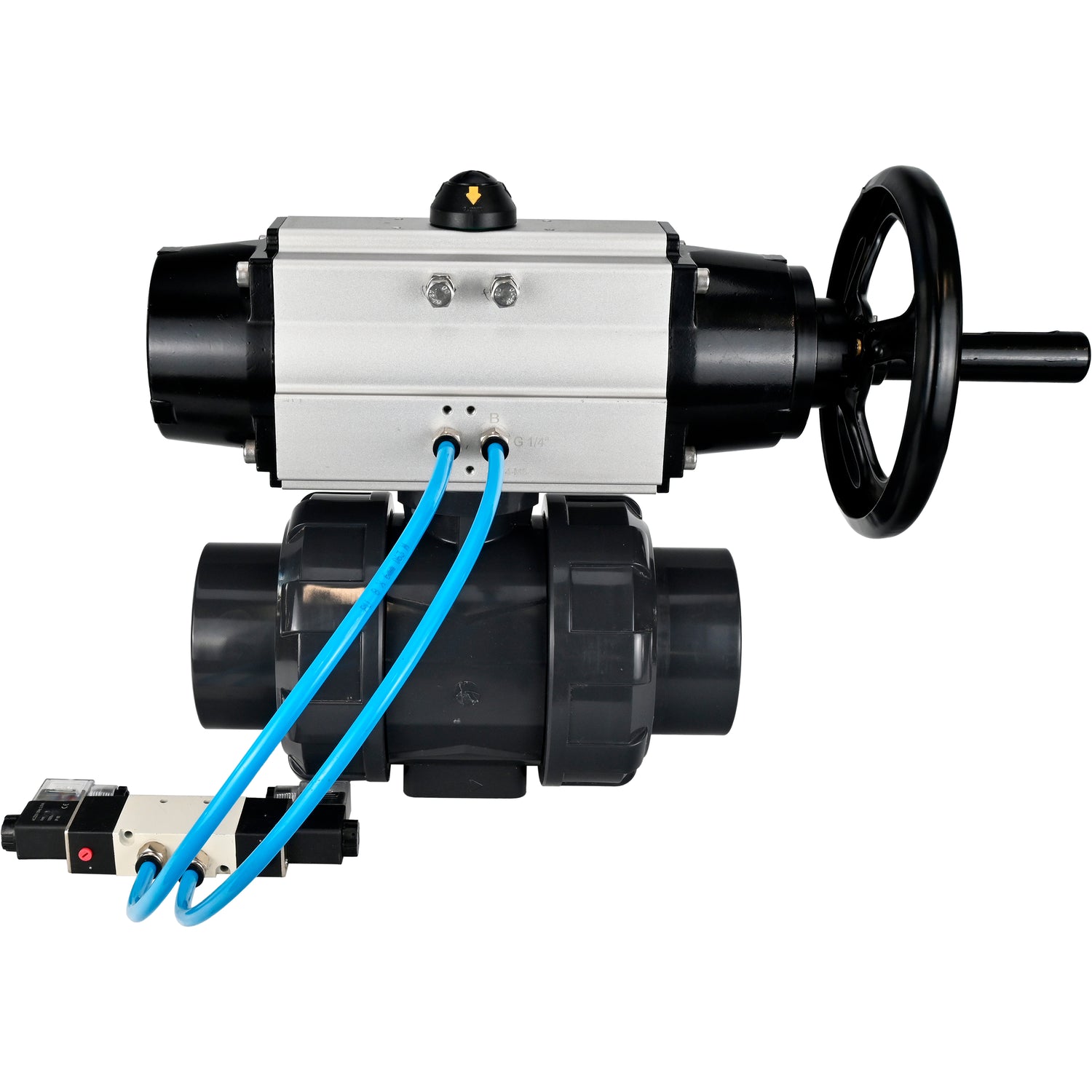

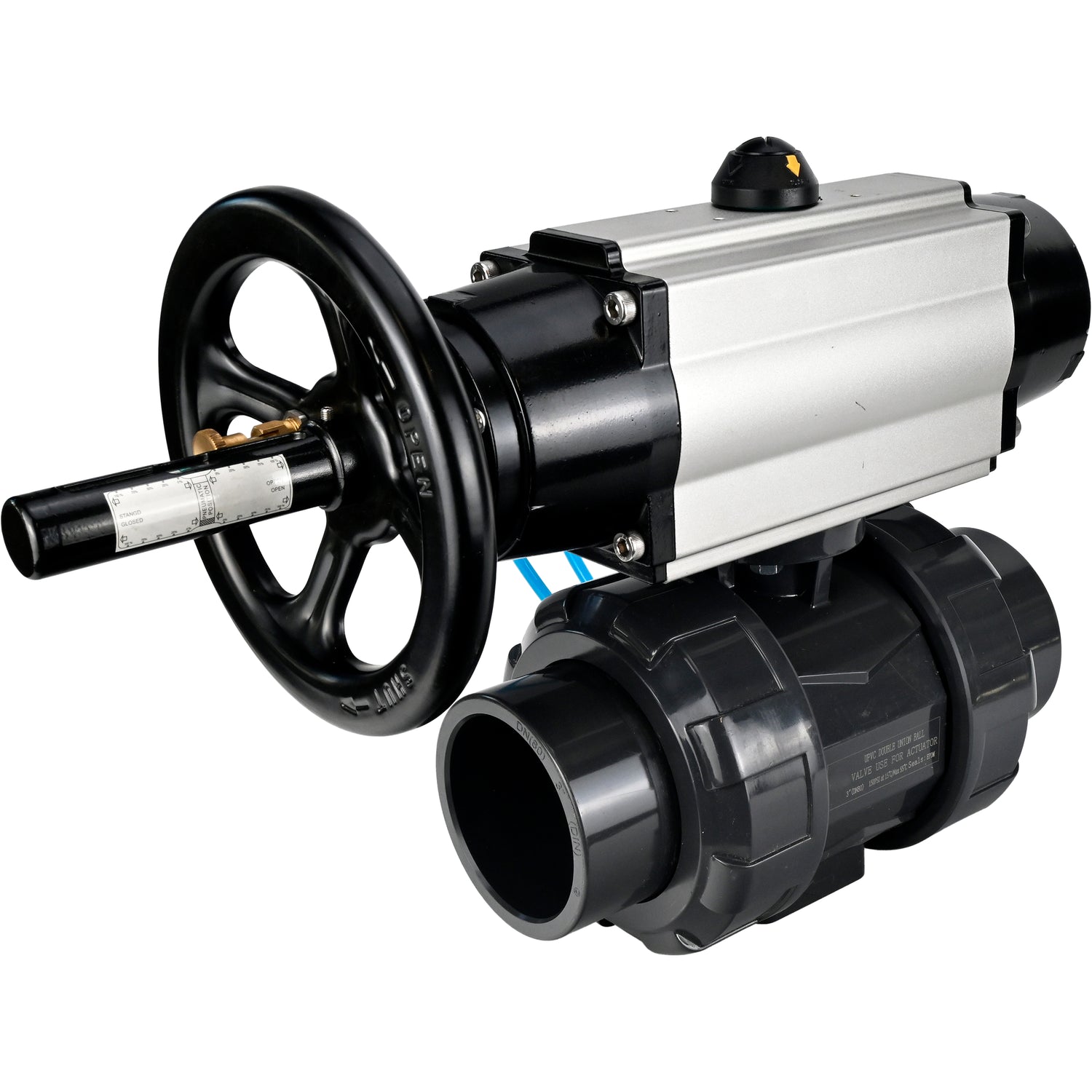

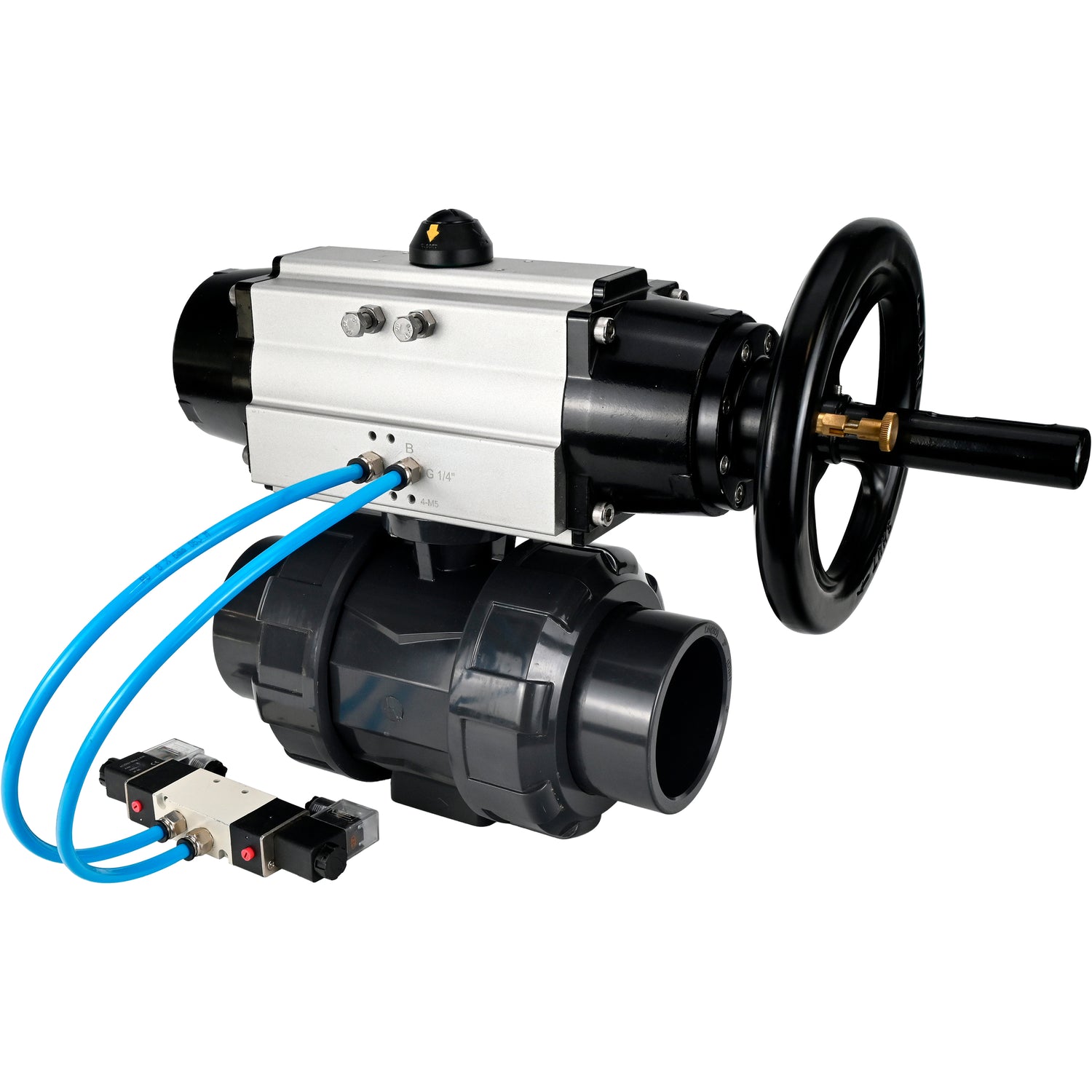

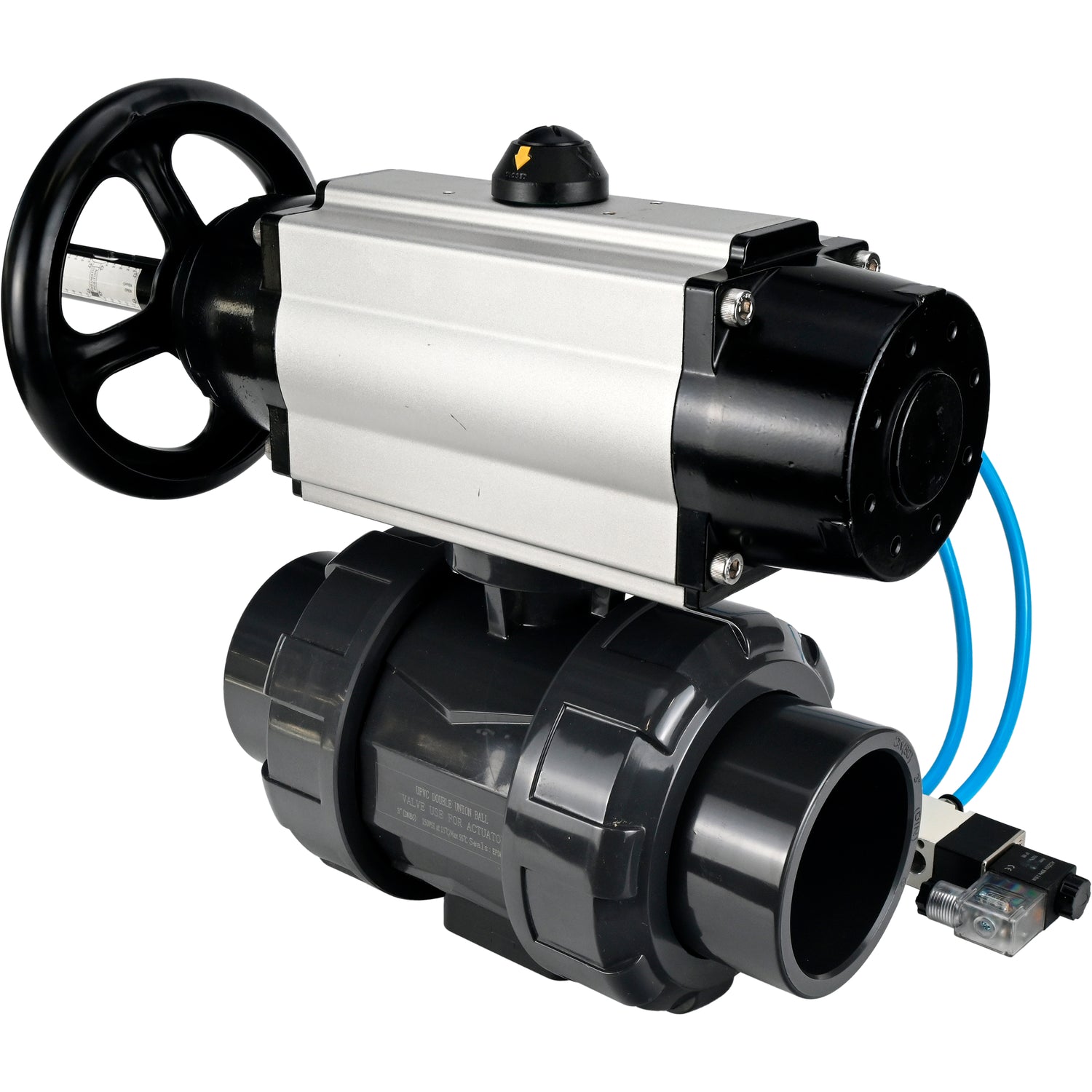

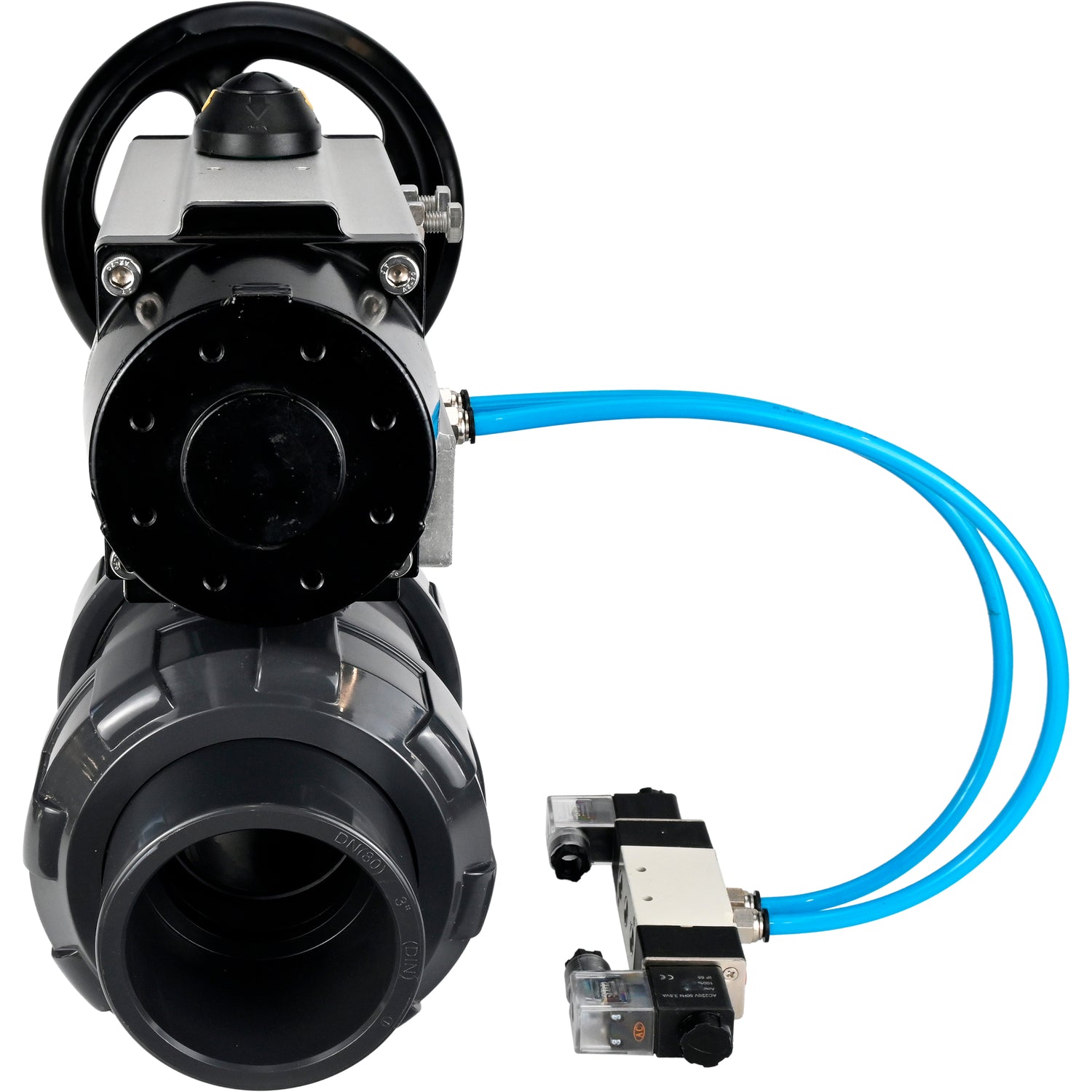

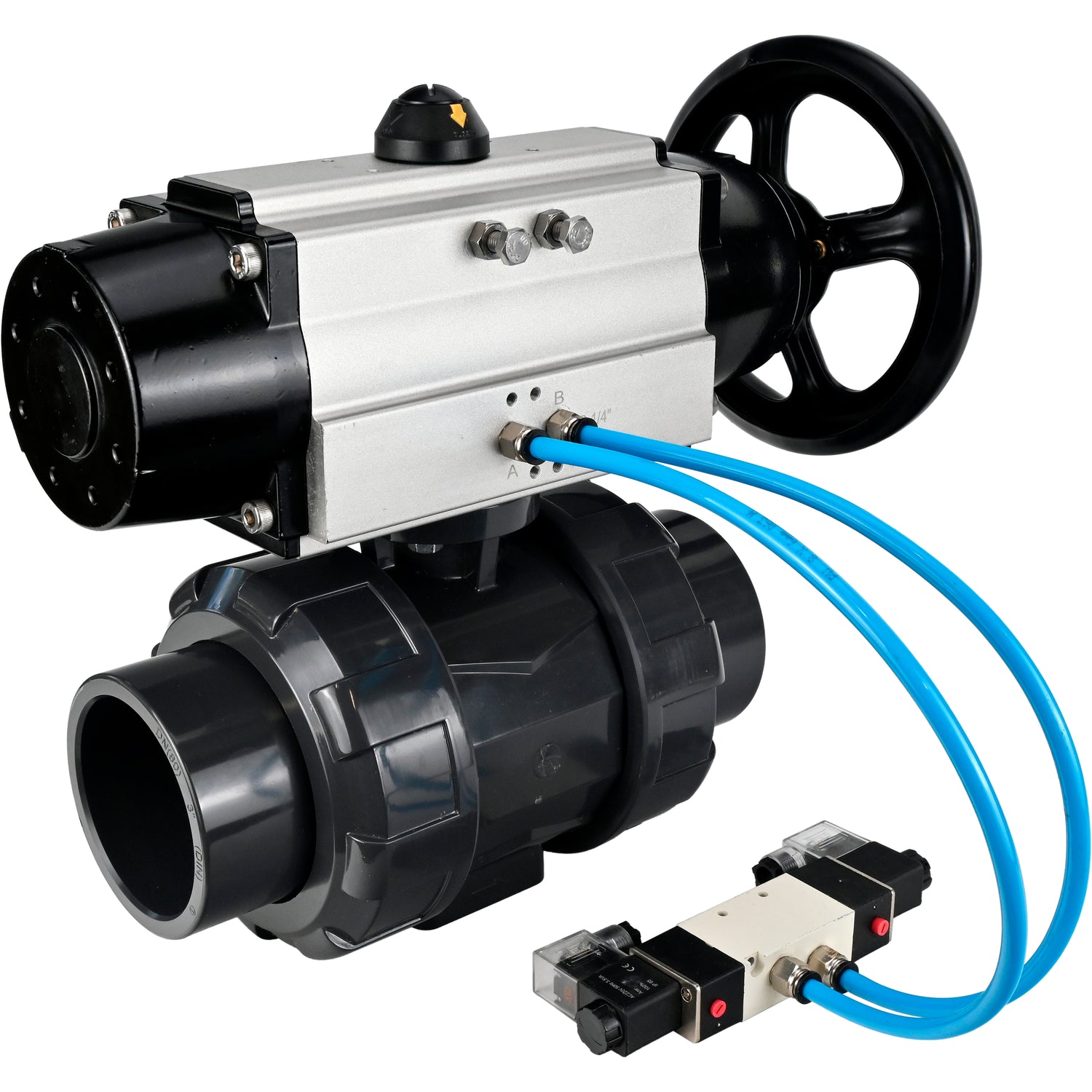

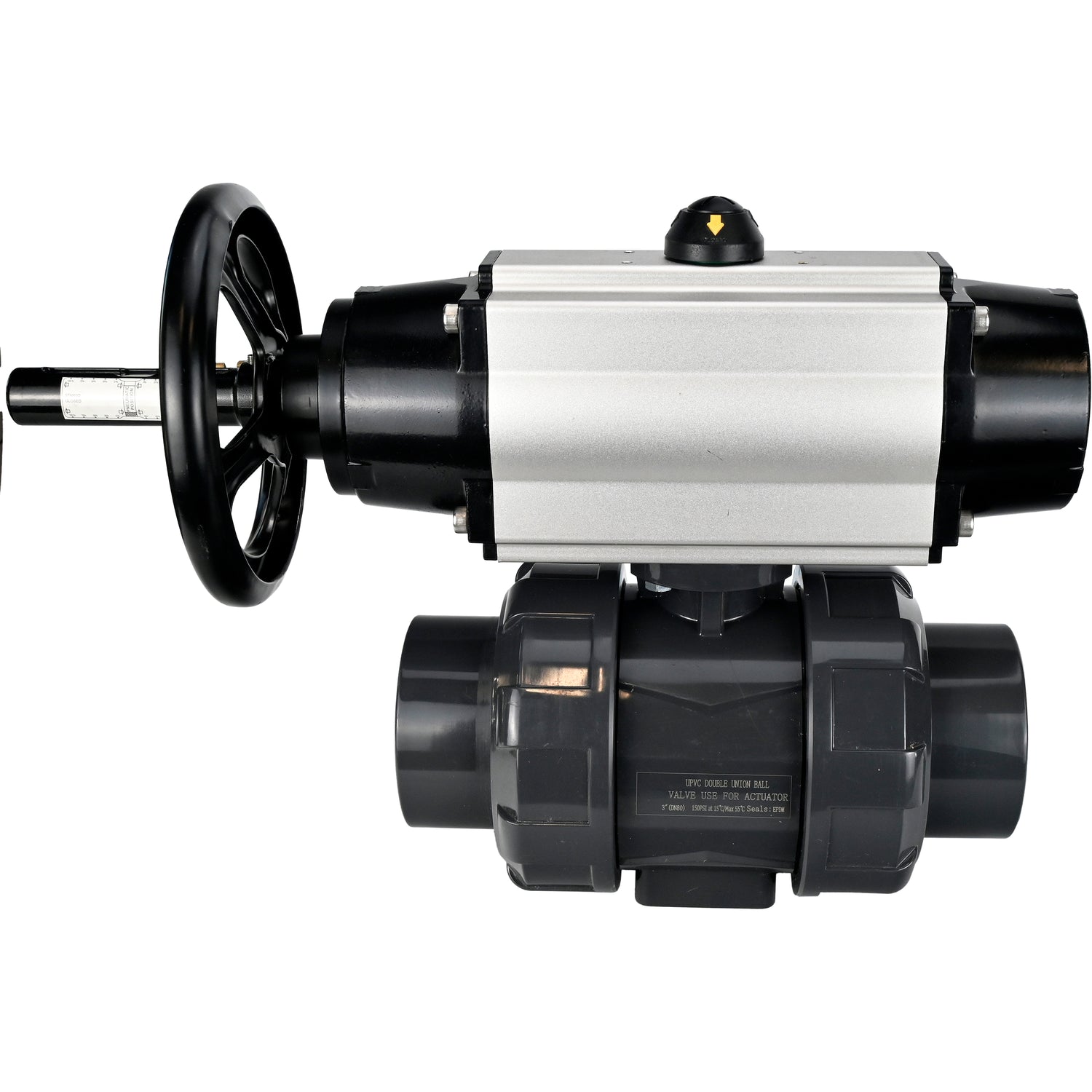

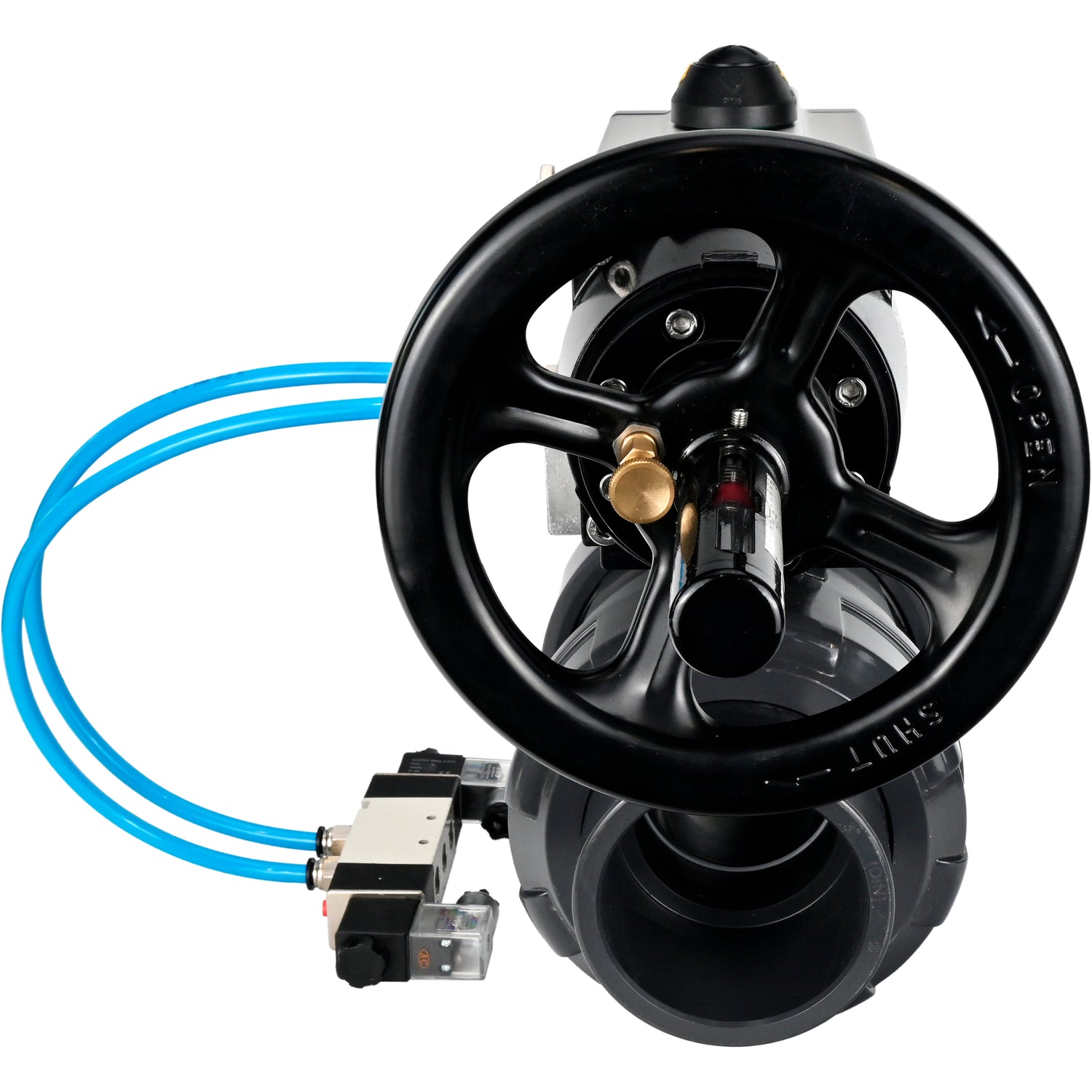

Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with pneumatic actuator double action PA-DA-105-1 and pneumatic distributor 4V320-10 220V

€0,00

Taxes incluses Frais de livraison calculés lors du paiement.

Connection size

Pressure

Variantes de produit

Livraison et expédition

Les frais de livraison sont déterminés lors du processus de paiement et varient en fonction de plusieurs facteurs, notamment le type de produit, le délai de livraison, le fournisseur de services et le pays de destination.

Si vous avez des questions sur nos produits, nos options de livraison ou toute autre chose, n'hésitez pas à nous contacter.

Description

A ball valve is used as a shut-off valve to shut off the flow of the working medium in pipelines.

The rotary pneumatic actuator is designed to automate the process of controlling industrial valves.

Pneumatic distributor is used to change the direction, start, stop the compressed air flow in the pneumatic system depending on the external control action.

Technical parameters of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic	Meaning
Type of flow section	full bore
Diameter	15-100 mm
Nominal pressure	10 bar
Working medium temperature	from 0 to +45°C
Application	Water Supply
Operating environment	Liquids, Air and Gases
Connection type	adhesive, with a detachable coupling connection
Control type	under the drive
Sealing class	A
Manufacturer's country	China
Warranty	12 months

Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem

Dimensions of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Model	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
D, mm	56	65	75.5	86.5	101	121.5	153	175	194
d, mm	15	20	25	32	40	50	63	75	90
d1, mm	20.3	25.3	32.3	40.4	50.4	63.4	75.5	90.5	110.5
d2, mm	20	25	32	40	50	63	75	90	110.1
L, mm	123.5	137	148	165	176	197	279	307	354
L1, mm	23	26	29	32.5	35.5	38.5	65	70	84
L2, mm	67	74	77	88	93	105	134	148	157.5
H1, mm	66	77.5	89.5	103	116.5	138	171	194	220
H2, mm	27.5	32	37.5	43	50	60	76	88	99.5
H3, mm	8	8	8	12	12	13	16	16	17.5
SxS, mm	9x9	9x9	9x9	11x11	11x11	11x11	14x14	14x14	14x14

Sketch Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem

Materials of parts Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№	Part Name	Material
1	Body	UPVC
2	Ball	UPVC
3/4/ 5/6	O-ring seals	EPDM
7	Rod	Stainless steel AISI 304

Sketch of parts and materials Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem

Technical parameters of Elephant pneumatic drives PA-DA-105-1:

Characteristic	Meaning
Pneumatic drive type	double acting
Control pressure	2-8 bar
Operating temperature	from -20 to +80 °C
Angle of rotation	90±5°
Visual position indicator	open / closed
Manual control	flywheel
Air supply connection thread	G1/4

Pneumatic drives Elephant PA-DA-105-1

Dimensions of Elephant pneumatic drives PA-DA-105-1:

Model	A, mm	B, mm	C, mm	D, mm	G, mm	W, mm
PA-DA-105-1	495	133	109.5	153	26	200

Sketch Pneumatic drives Elephant PA-DA-105-1

Technical parameters of Elephant pneumatic distributor 4V320 AC220V:

Characteristic	Meaning
Type of pneumatic valve	slide valve
Body material	aluminum alloy and technopolymer
Control	two-way electromagnetic
Operating temperature	-5 to +60 °C
Operating scheme	5/2
Working pressure	1.5-8 bar
Maximum pressure	12 bar
Supply voltage	220V
Degree of protection	IP65
Insulation class	F

Pneumatic distributor Elephant 4V320 AC220V

Dimensions of Elephant pneumatic distributor 4V320-10 AC220V:

A, mm	71.9
B, mm	45
C, mm	94.4
D, mm	27
E, mm	69
F, mm	40
H, mm	82.4
I, mm	24
K, mm	40
L, mm	188.8
M, mm	69.4
N, mm	50
O, mm	83.4
P, mm	24
S, mm	20
T, mm	6.5
U, mm	2.4
V, mm	4

Sketch Pneumatic distributor Elephant 4V320-10 AC220V
